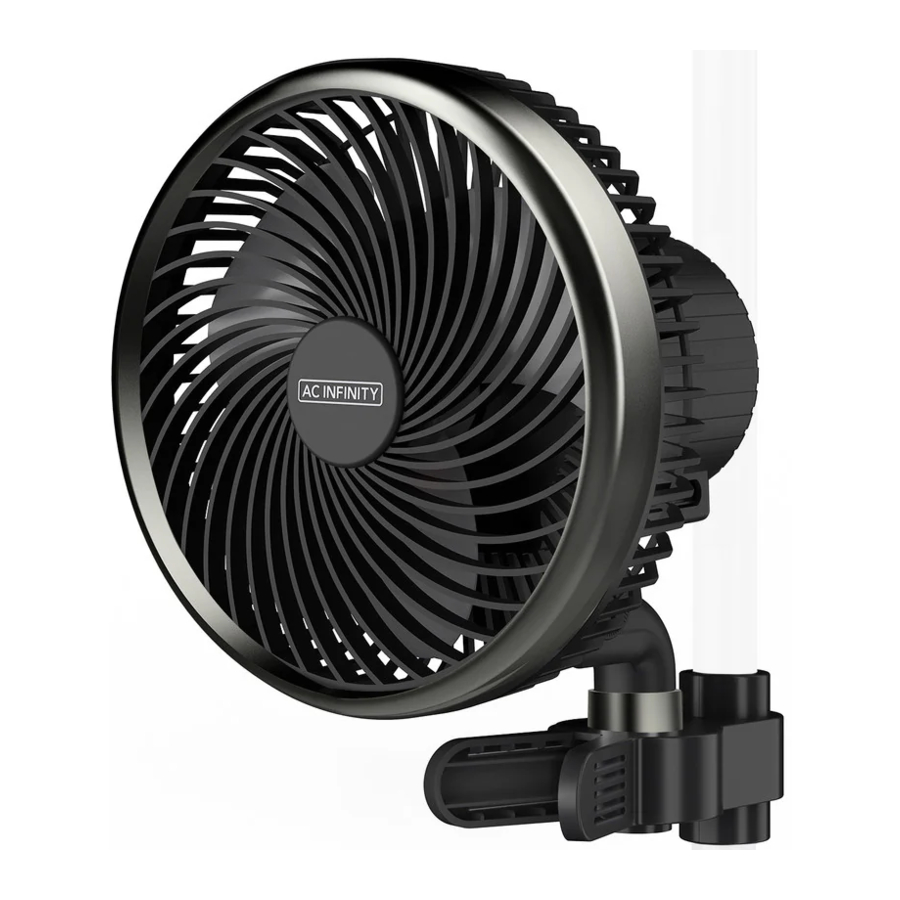

Manual del AC Infinity CLOUDRAY
USO RECOMENDADO

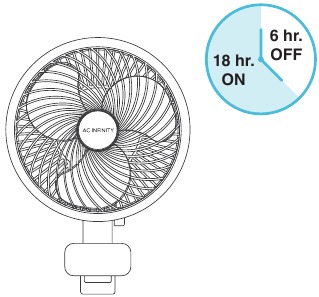

MAXIMIZACIÓN DE LA VIDA ÚTIL
Para maximizar la vida útil del ventilador, no recomendamos que oscile sin parar durante más de 18 horas al día. Esto preservará el motor manteniéndolo pasivamente refrigerado para evitar que se desgaste.

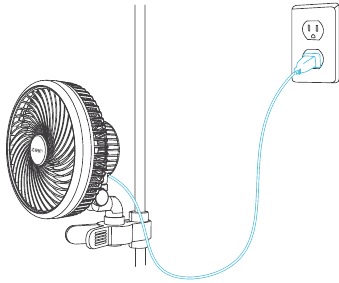

REDUCCIÓN DE LA TENSIÓN DEL CABLE
Asegúrese de dejar suficiente holgura para el cable de alimentación y el cable de extensión. El ventilador debe poder oscilar libremente sin tener que tirar de sus cables.

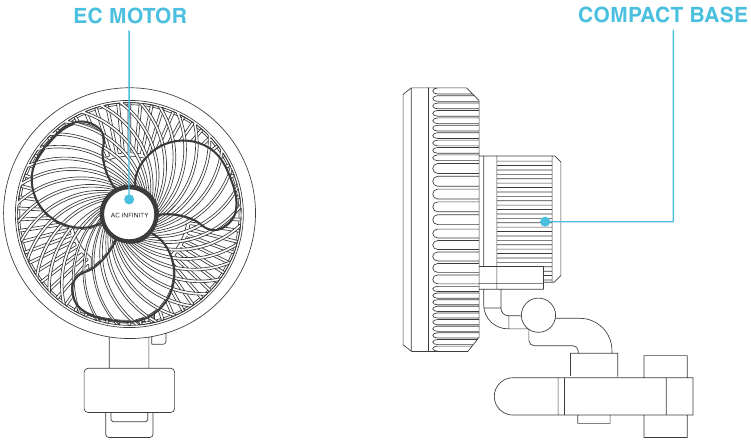

CARACTERÍSTICAS PRINCIPALES
MOTOR EC
El motor de última generación funciona de forma más silenciosa, es más eficiente energéticamente y tiene una vida útil más larga que los motores de CA.
BASE COMPACTA
La base del motor, menos profunda, permite un montaje más cerca de los postes para maximizar la cantidad de espacio de cultivo.
CONTROL DE VELOCIDAD PWM
Controlado digitalmente para permitir velocidades bajas para un flujo de aire más suave, al tiempo que amplía el rango de nivel máximo a diez velocidades de ventilador.
PROTECCIÓN IP-44
El ventilador de pinza está sellado según los estándares de protección de entrada 44, clasificado con alta resistencia a líquidos y polvo.
RODAMIENTOS DE BOLAS DOBLES
El motor contiene rodamientos de bolas con una vida útil estimada de 67.000 horas. Permite que el ventilador se monte en cualquier orientación.
COMPATIBLE CON UIS™
Se conecta con los controladores UIS para la programación de temperatura, humedad, temporizador, ciclo y horario.

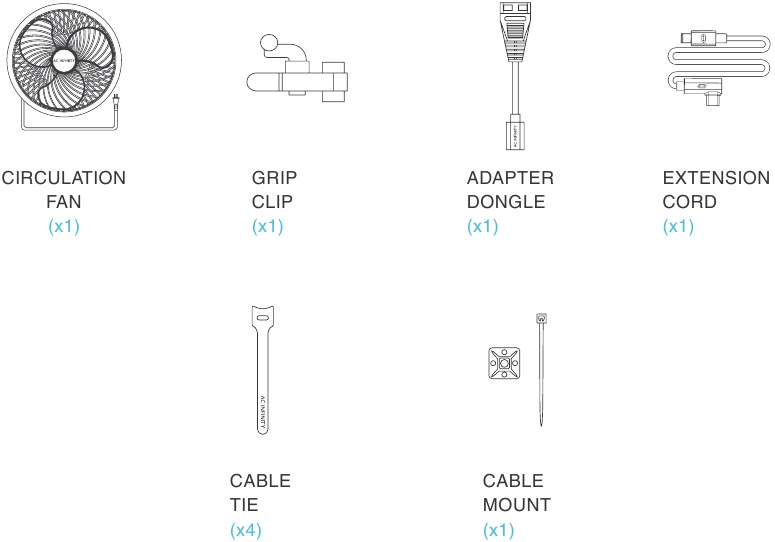

CONTENIDO DEL PRODUCTO
INSTALACIÓN
- Gire para quitar la pieza del mando más grande del clip de agarre.
Tire de la pieza del botón más pequeña de la mordaza.
![]()

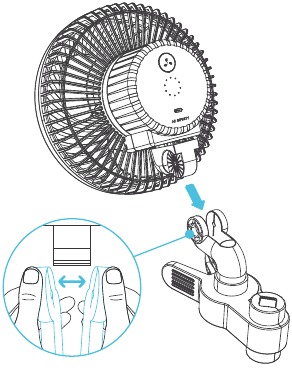

- Deslice el clip de agarre en el eslabón giratorio.
Es posible que tenga que separar sus abrazaderas para que encajen sobre el eslabón giratorio. Esta tensión asegura que el ventilador no se incline hacia abajo por sí solo.
![]()
- Vuelva a colocar el mando y el botón a cada lado del punto de montaje según se desee.
![]()

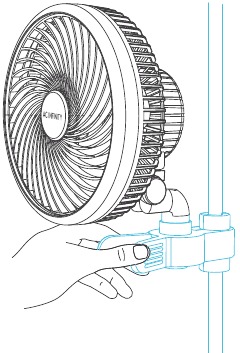

- Sujete el ventilador a un poste o poste.
![]()

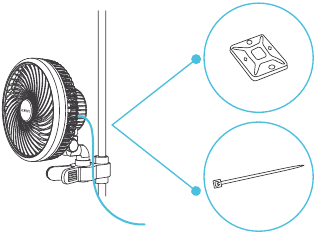

ALIMENTACIÓN Y CONFIGURACIÓN
- Enchufe el cable de alimentación del ventilador en una toma de corriente CA para encender el ventilador.
![]()
- Puede gestionar los cables utilizando las bridas o el juego de montaje de cables incluidos.
Adhiera el soporte de brida a una superficie limpia. Pase la brida por el soporte y alrededor de los cables.
![Alimentación y configuración]( "AC Infinity - CLOUDRAY - Alimentación y configuración")

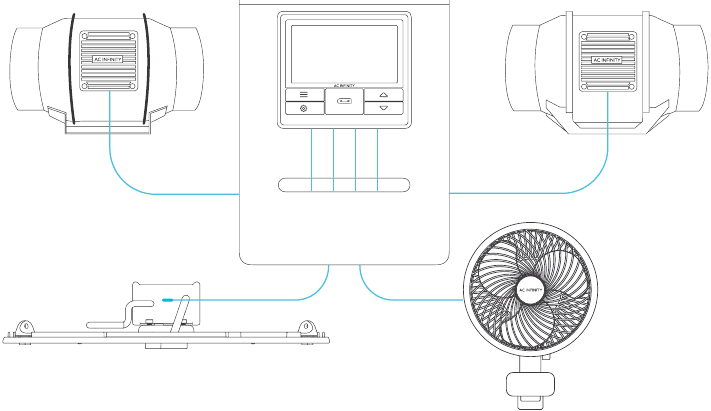

SISTEMA UNIVERSAL INFINITY
UNA CONFIGURACIÓN DE CULTIVO INTERCONECTADA
El Universal Infinity System™ es una serie de controladores y dispositivos que se unen para crear un sistema totalmente automatizado. UIS permite que nuestros controladores se conecten simultáneamente con varios equipos de cultivo, como ventiladores en línea, ventiladores con clip y luces de cultivo. Los controladores UIS avanzados pueden proporcionar a cada dispositivo UIS conectado su propia programación automatizada, como temperatura, humedad, ciclos, horarios y niveles dinámicos, al tiempo que se emparejan con la aplicación AC Infinity.
CONEXIÓN A CONTROLADORES
El ventilador de circulación CLOUDRAY puede conectarse con determinados controladores inteligentes como parte de un sistema integrado mediante el cable UIS incluido. Consulte las limitaciones a continuación.
CONECTORES UIS
Para conectarse a los controladores de última generación, como el CONTROLLER 69, utilice el cable de extensión UIS incluido para conectar directamente el puerto UIS del ventilador CLOUDRAY al puerto UIS del controlador.
CONECTORES MOLEX
Para conectarse a los controladores de la generación anterior, como el controlador de la serie T (UNC529) o el CONTROLLER 67, utilice el adaptador incluido para convertir el conector molex del controlador en un conector UIS. A continuación, utilice el cable de extensión UIS incluido para conectarlo al puerto UIS del ventilador CLOURDAY.
Modelo mostrado: CONTROLLER 67
PROGRAMACIÓN
SERIE A

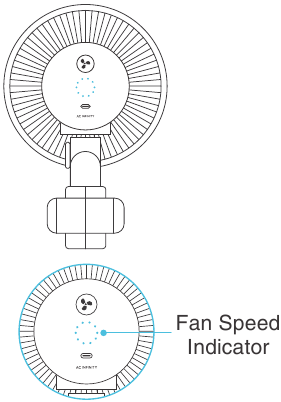

AJUSTE DE LA VELOCIDAD DEL VENTILADOR
El ventilador con clip cuenta con un único botón que recorre la velocidad del ventilador de 0 a 10, indicada por el anillo de luces LED de abajo.
Pulse el botón de velocidad para aumentar el nivel de velocidad del ventilador en uno.
Si se pulsa el botón más allá de la velocidad 10, la velocidad del ventilador vuelve a 0.
ENCENDIDO/APAGADO
Mantenga pulsado el botón de velocidad durante 4 segundos para apagar el ventilador. Si se vuelve a pulsar desde la posición de APAGADO, el ventilador se encenderá a su última velocidad.
SERIE S
OSCILACIÓN
Además de las características estándar, los modelos de la serie S pueden oscilar para proporcionar flujo de aire en un ángulo más amplio.
Pulse el botón giratorio para activar la oscilación del ventilador con clip.
La función de oscilación se activa manualmente mediante el botón como se indica aquí y no se puede controlar mediante la programación UIS externa.
Si se ajusta a apagado, el ventilador con clip no oscilará independientemente de los programas externos.
Si se ajusta a encendido, la oscilación se iniciará automáticamente si el programa externo activa el ventilador con clip para que se encienda. La oscilación se detendrá automáticamente si el programa externo desactiva el ventilador con clip para que se apague.
Dejar la oscilación activada durante más de 24 horas seguidas puede reducir la vida útil del ventilador con clip.
PRODUCTOS AC INFINITY
Ventiladores de conducto en línea
La serie CLOUDLINE es una línea de ventiladores de conducto diseñados para ventilar silenciosamente salas y armarios de AV, así como varios proyectos de circulación y escape de aire de bricolaje. Cuenta con un controlador térmico con programación inteligente que ajustará automáticamente las velocidades del ventilador de conducto en respuesta a los cambios de temperatura.
Filtros de carbón
El filtro de carbón de conducto está diseñado para eliminar olores y productos químicos de las tiendas de cultivo y los espacios hidropónicos. Utiliza carbón australiano de primera calidad que presenta una mayor potencia de absorción y una vida útil más larga. Permite el máximo paso del flujo de aire como parte de un sistema de admisión o escape.
Luces de crecimiento
Una lámpara de cultivo LED de interior diseñada para simular la iluminación diurna exterior para mejorar y acelerar la fotosíntesis de su planta. Utilizando los últimos diodos Samsung LM301H, este sistema de cultivo LED produce eficientemente iluminación de espectro completo utilizable durante todas las etapas del ciclo de cultivo.
ADVERTENCIA DEL PRODUCTO
PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS, OBSERVE LO SIGUIENTE:
- Asegúrese de que su fuente de alimentación se ajusta a los requisitos eléctricos de este producto.
- Consulte las restricciones de los códigos locales para conocer las medidas de seguridad adicionales que puedan ser necesarias para una instalación adecuada que cumpla con los códigos.
- Lea todas las instrucciones antes de instalar y utilizar este producto.
- Si no está familiarizado o tiene dudas sobre la realización de la instalación de este producto, busque los servicios de un profesional cualificado, capacitado y con licencia. Una instalación inapropiada anulará la garantía de este producto.
- Este producto no debe utilizarse en lugares potencialmente peligrosos, como atmósferas inflamables, explosivas, cargadas de productos químicos o húmedas.
- Los productos canalizados deben ser siempre ventilados a zonas exteriores.
- No cubra los cables de alimentación con alfombras u otros materiales de tela.
- Este producto tiene piezas giratorias. Se deben tomar precauciones de seguridad durante la instalación, el funcionamiento y el mantenimiento de este producto.
- No introduzca ni permita que los dedos u objetos extraños entren en ninguna abertura de ventilación o escape, ya que podría provocar una descarga eléctrica, un incendio o daños en este producto. No bloquee ni manipule este producto de ninguna manera mientras esté en funcionamiento.
- No dependa de la programación de encendido/apagado como único medio para cortar la alimentación de este producto. Desenchufe el cable de alimentación antes de instalar, reparar o mover este producto.
- No utilice este producto si su cable está dañado, o si funciona mal, se ha caído o está dañado de alguna manera.
