Manual de SkimmerMotion de OnlyAboutInnovation

Introducción

Su SkimmerMotion TM está diseñado y fabricado para años de funcionamiento sin problemas. Antes de instalar su Skimmer Motion, revise y comprenda todas las advertencias, la información de seguridad y la garantía que se encuentran en este documento.

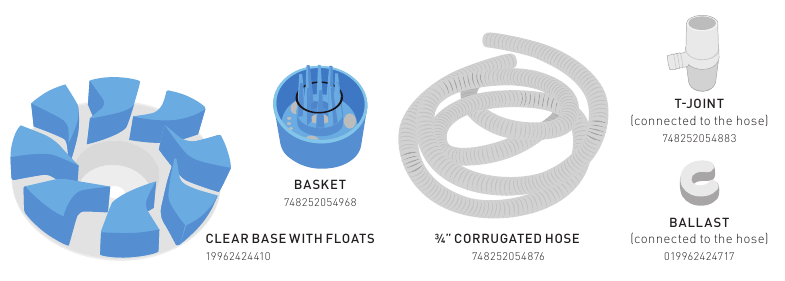

PIEZAS

Las siguientes piezas se incluyen con su SkimmerMotion

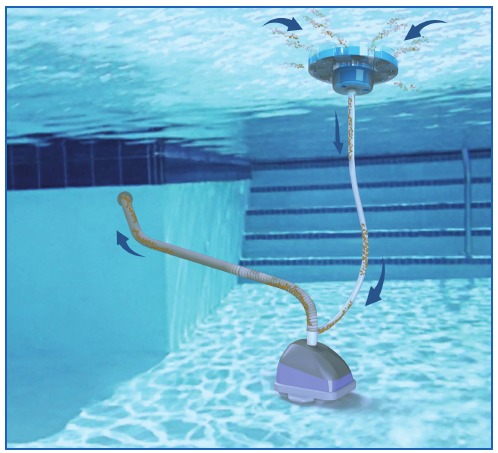

INSTRUCCIONES RÁPIDAS

Support@OnlyAboutInnovation.com

1. Limpie el filtro y la cesta de la piscina.

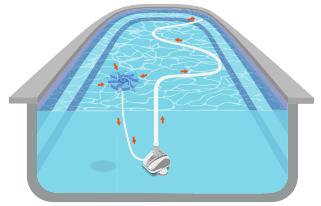

2. Conecte las mangueras según la imagen adjunta.
3. Verifique que todas las mangueras de la piscina y las conexiones de la junta en T estén apretadas.*
4. Introduzca la cesta dentro de la base transparente, alinee el pasador de la base con el orificio n.º 2 de la cesta.
5. Si tiene una bomba de velocidad variable (VSP), ajuste la velocidad entre 2900 y 3450 antes del siguiente paso. Haga funcionar la bomba al menos 3 horas al día.
6. En la bomba de la piscina, cierre el desagüe principal, reduzca la succión del skimmer de pared, aumente la succión al puerto de succión conectado a SkimmerMotion.
   * El conector retorcido Zodiac TM requiere un adaptador

INSTRUCCIONES EN VIDEO
Para obtener instrucciones en video, escanee el código QR o escriba
skimmermotion.com/installation

GUÍA DE INSTALACIÓN

1. Desempaque

2. Estire cada segmento de la manguera corrugada de 3/4" para eliminar la memoria.

3. Apague la bomba y cualquier fuente eléctrica de la piscina antes de la instalación.

4. Limpie/lave a contracorriente el filtro y la cesta de la piscina

5. Desconecte la manguera principal de su limpiador.

6. Este paso es solo para los limpiadores Zodiac TM con conexión de bloqueo por giro. Agregue el adaptador Zodiac TM *


* Se vende por separado.

7. Conecte la junta en T. Presione firmemente para evitar fugas

8. Conecte la manguera. Presione firmemente para evitar fugas

9. Fije el Skimmer a la manguera corrugada de ¾"

10. Inserte la cesta dentro de la base transparente, alinee el pasador rojo con el orificio n.º 2 de la cesta. Coloque la junta tórica

11. Coloque el limpiador y el SkimmerMotion en el agua lo más lejos posible del puerto de succión, verifique que no haya burbujas ni enredos en la manguera

12. Encienda la bomba

13. ¿Bomba de velocidad variable? Ajuste la bomba VSP entre 2800 y 3450 RPM antes del siguiente paso. Haga funcionar +3 horas al día por encima de 2900 RPM para un mejor rendimiento * *

14. Ajuste la succión. En la bomba de la piscina, cierre el desagüe principal, reduzca la succión del skimmer de pared, aumente la succión al puerto de succión conectado a SkimmerMotion.


** Omita este paso si no tiene una bomba de velocidad variable VSP.

RESOLUCIÓN DE PROBLEMAS

SÍNTOMA	CAUSA PROBABLE	SOLUCIÓN
Vórtice débil No hay suficiente potencia de succión Limpiador automático de piscinas flotando o no sujetándose al suelo	Ajuste de succión demasiado bajo	Alinee el pasador rojo en la base transparente con el orificio n.º 2 o con el orificio n.º 1 para obtener más succión.
	Filtro de la piscina obstruido	Limpie la cesta y el filtro de la bomba de la piscina.
	Manguera corrugada obstruida o rota	Limpie la manguera con agua dulce o reemplácela.
	No hay suficiente vacío en el sistema	En la bomba de la piscina, cierre el desagüe principal y reduzca la succión del skimmer de pared, luego aumente la succión al puerto de succión conectado a SkimmerMotion.
		Conecte la junta en T firmemente a su limpiador de succión. Verifique que todas las mangueras de la piscina estén apretadas.
El limpiador de piscinas inferior se desconecta de SkimmerMotion	Junta en T floja o junta en T no lo suficientemente ancha	Conecte firmemente la junta en T a su limpiador de succión y verifique que todas las mangueras estén apretadas. Reemplace la junta en T.
Entra aire en la línea Aspira aire Hace ruido	La succión de vacío es demasiado fuerte	El lastre (suministrado) debe colocarse en el segundo segmento (~2 pies desde la superficie) de la manguera de 3/4". Agregue un segundo lastre si el ruido continúa.
	Ajuste incorrecto de la configuración de potencia de la cesta.	Reduzca la succión alineando el pasador rojo de la base transparente con el orificio n.º 3 de la cesta.
SkimmerMotion no está nivelado con la superficie de la piscina	Lastre no colocado correctamente o faltante.	El lastre suministrado debe colocarse en la segunda sección de la manguera corrugada de 3/4". Agregue un segundo lastre si el ruido continúa.
La cesta azul se bloquea con hojas más grandes	Falta la junta tórica	Coloque una junta tórica (suministrada) en la cesta.
La junta en T (suministrada) no se ajusta a mi conector de bloqueo por giro Zodiac TM	Zodiac TM MX8, X7, T3 y T5 usan un conector de giro especial.	Instale un adaptador de bloqueo por giro en la junta en T.
La manguera de SkimmerMotion se enreda con la manguera del limpiador de piscinas	Manguera corrugada de SkimmerMotion curvada o enrollada.	Estire cada segmento de la manguera corrugada de 3/4" para eliminar la memoria.
	Es necesario corregir la configuración inicial	Extienda las mangueras del limpiador de piscinas y de SkimmerMotion lo más lejos posible del puerto de succión. Elimine las burbujas de las mangueras.

Consulte los videos de la guía de solución de problemas skimmermotion.com/tips

SERVICIO AL CLIENTE
Para asistencia técnica y piezas
Support@OnlyAboutInnovation.com

PREGUNTAS
Llame al 1-866-875-4607
De lunes a viernes
De 8:30 a. m. a 5:00 p. m., hora del este

skimmermotion.com

AVISO IMPORTANTE Y ADVERTENCIA

AVISO IMPORTANTE
PARA EL INSTALADOR:
Esta guía contiene información importante sobre la instalación, el funcionamiento y el uso seguro de este producto. Esta información debe entregarse al propietario y/o al operador de este equipo después de la instalación del limpiafondos.
PARA EL USUARIO:
Esta guía contiene información importante que lo ayudará a operar y mantener este limpiafondos. Consérvela para futuras consultas. Consulte a Only About Innovation si tiene alguna pregunta sobre el SkimmerMotion y sus accesorios.

MANTENIMIENTO
Periódicamente, mantenga la cesta de SkimmerMotion libre de residuos y cualquier otro objeto. Revise y despeje el centro de la cesta y el orificio de ¾" de cualquier obstrucción.

Antes de instalar este producto, lea y siga todos los avisos de advertencia e instrucciones que se incluyen. No seguir las advertencias e instrucciones de seguridad puede provocar lesiones graves, la muerte o daños a la propiedad.

Para evitar el riesgo de lesiones, no permita que los niños usen o jueguen con SkimmerMotion.

Succión peligrosa. No juegue con el limpiador o la manguera ni los aplique al cuerpo. La succión puede atrapar y arrancar el cabello o partes del cuerpo. La manguera puede hacer tropezar o enredar a los nadadores, lo que podría provocar ahogamiento.

Riesgo de atrapamiento por succión, lesiones y ahogamiento. Si su piscina tiene un puerto de succión dedicado ("puerto de aspiración") para aspirar o para un limpiafondos automático, debe cubrirse cuando no esté en uso. Se puede comprar un "accesorio de puerto de aspiración" en su tienda de piscinas local y debe cumplir con el estándar IAPMO SPS4-99A.

Detenga la bomba antes de intentar limpiar la unidad. No permita que los nadadores estén en la piscina mientras el limpiafondos está funcionando.
