Manual de Yamaha SR-C20A

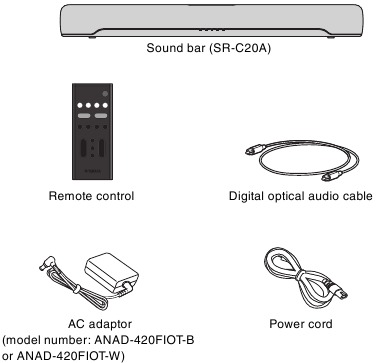

Accesorios suministrados

Asegúrese de que ha recibido todos los siguientes accesorios:

• Guía de inicio rápido (este folleto)
• Folleto de seguridad

Se utiliza para montar la barra de sonido en la pared.

NOTA
Este altavoz no incluye un cable HDMI. Tenga en cuenta la longitud al comprar este cable por separado.

Preparación del mando a distancia

Retire la banda aislante de la pila antes de intentar utilizar el mando a distancia.

NOTA
Ya se ha insertado una pila de litio (CR2025) en el mando a distancia.

Alcance del mando a distancia
Utilice el mando a distancia dentro del alcance que se muestra en la siguiente ilustración:

Instalación de la barra de sonido

Instalado en un soporte de TV

Montado en la pared

Cuando la instalación y todas las conexiones estén completas, apague la barra de sonido y mantenga pulsado BASS EXT en el mando a distancia de la barra de sonido durante al menos cinco segundos. Las características de frecuencia están configuradas para la instalación de montaje en pared.

Conexión de un televisor

Dependiendo del tipo de televisor, conéctelo a la barra de sonido de la siguiente manera:

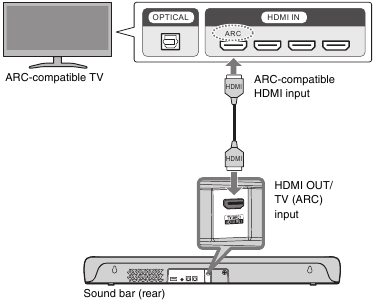

¿Está su televisor equipado con una toma HDMI etiquetada como "ARC"?

Sí	No

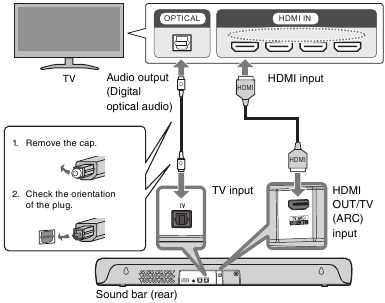

Conecte el televisor utilizando un cable HDMI compatible con ARC (se vende por separado).	Conecte el televisor utilizando un cable HDMI (se vende por separado) y un cable de audio óptico digital (suministrado). Asegúrese de utilizar ambos cables para conectar el televisor.

NOTA

• Cuando la barra de sonido está conectada a un televisor a través de un cable HDMI, confirme que los ajustes del televisor están configurados correctamente de la siguiente manera:
  • La función de control HDMI del televisor está activada.
  • La salida de audio del televisor está ajustada a ARC. (Cuando se utiliza un televisor compatible con ARC).
• La función de control HDMI del televisor permite controlar las siguientes funciones utilizando el mando a distancia del televisor:
  • Encender y apagar la alimentación
    Tanto el televisor como la barra de sonido se encienden/apagan al mismo tiempo.
  • Ajuste de volumen
    El volumen de la barra de sonido se puede ajustar cuando la salida de audio del televisor está ajustada a la barra de sonido.

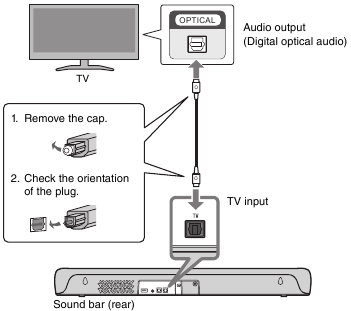

Conexión del televisor utilizando únicamente el cable de audio óptico digital

(suministrado)
Cuando no se utiliza la función de control HDMI o el televisor no está equipado con una toma de entrada HDMI, conecte el televisor de la siguiente manera:

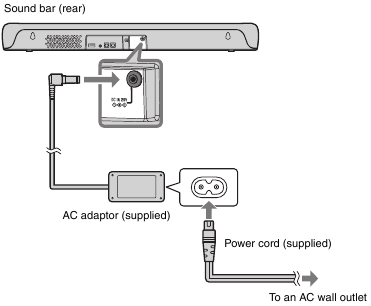

Conexión a la alimentación

Una vez realizadas todas las conexiones, conecte la barra de sonido a la alimentación de la siguiente manera:

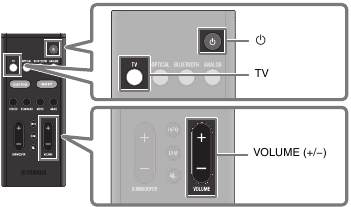

Reproducción del sonido del televisor a través de la barra de sonido

1. Encienda el televisor.
   Cuando el televisor está conectado a la barra de sonido mediante un cable HDMI y la función de control HDMI del televisor está activada, la barra de sonido también se encenderá. En este caso, vaya al paso 4.
2. Encienda la barra de sonido.
   Pulse el botón z del mando a distancia o toque z en la barra de sonido.
3. Pulse TV (TV).
4. Pulse VOLUME (+/−) para ajustar el volumen.

Ajuste del sonido a su preferencia

1. Modos de escucha basados en contenido de vídeo o audio (modo de sonido)
   Los siguientes modos de sonido le permiten mejorar aún más el rendimiento de audio. Seleccione el modo de sonido según su contenido y preferencia individual:
   STANDARD (ESTÁNDAR)
   Este modo de sonido es el más adecuado para contenido general, como deportes, comedias de situación y programas de telerrealidad. Se realiza la reproducción envolvente.
   MOVIE (PELÍCULA)
   Este modo de sonido es el más adecuado para películas. Se realiza la reproducción envolvente.
   GAME (JUEGO)
   Este modo de sonido es el más adecuado para videojuegos. Se realiza la reproducción envolvente.
   STEREO (ESTÉREO)
   Reproducción estéreo de 2 canales.
2. Mejore las voces humanas (Clear Voice)
   Las voces humanas pueden ser más fáciles de escuchar cuando Clear Voice está activado.
   Se recomienda la función para películas o dramas que utilizan mucha música de fondo y efectos de sonido.
   Pulse CLEAR VOICE para activar o desactivar esta función.

3. Disfrute de un sonido de graves mejorado (Bass Extension)
   El sonido de graves se mejora y se vuelve más potente cuando la función Bass Extension está activada.
   Pulse BASS EXT para activar o desactivar esta función.


NOTA
Los ajustes predeterminados son los siguientes:
Modo de sonido: STANDARD
Clear Voice: Desactivado
Bass Extension: Activado

Escucha de audio desde un dispositivo Bluetooth^®

El contenido de audio de un dispositivo Bluetooth (como un smartphone) se puede reproducir a través de la barra de sonido.

1. Pulse BLUETOOTH para cambiar la fuente de entrada a Bluetooth.
2. En el dispositivo Bluetooth, active la función Bluetooth.
3. Seleccione su producto que se muestra en la lista.
   "Yamaha SR-C20A" o "YamahaAV" se muestra en la lista.
4. Reproduzca contenido de audio en el dispositivo Bluetooth.
   La barra de sonido comenzará a reproducir audio desde el dispositivo Bluetooth.

NOTA

• La barra de sonido se puede conectar a dos dispositivos Bluetooth simultáneamente (conexión multipunto).
• Dos dispositivos Bluetooth no se pueden reproducir simultáneamente. Tendrá que detener la reproducción en el dispositivo Bluetooth y, a continuación, iniciar la reproducción en el otro dispositivo Bluetooth.

Control de la barra de sonido con la aplicación

Mediante la instalación de la aplicación dedicada gratuita "Sound Bar Remote" en un dispositivo móvil (como un smartphone), la barra de sonido también se puede controlar desde el dispositivo móvil.
Busque "Sound Bar Remote" en la App Store o en Google Play e instálela en el dispositivo móvil.

Las principales funciones de la aplicación son las siguientes:

• Encender/apagar la alimentación, seleccionar una fuente de entrada, ajustar el volumen y ajustar el volumen del subwoofer
• Cambiar entre modos de sonido
• Activar o desactivar las funciones Bass Extension y Clear Voice
• Cambiar el brillo de los indicadores en la parte frontal de la barra de sonido (Dimmer [Atenuador])

NOTA

• Para controlar la barra de sonido mediante la aplicación, configure los ajustes en su dispositivo móvil de la siguiente manera:
  • Active la función Bluetooth.
  • Para dispositivos Android, configure los ajustes para permitir que se obtenga información de ubicación.
    La aplicación Sound Bar Remote solo utiliza la información de ubicación del dispositivo Android para detectar la barra de sonido. No se recopilará su información personal.
• Esta barra de sonido solo es compatible con la aplicación Sound Bar Remote. La barra de sonido no se puede controlar utilizando otras aplicaciones (como Sound Bar Controller).

Referencias

• App Store - Apple
• Google Play

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Yamaha SR-C20A
