Manual de Hakko Electronics FX-888D

Introducción

• Modelo digital en el rango de precios de un modelo analógico
• Dispone de modo de ajuste, modo preestablecido y función de contraseña
• El diseño separable de punta/calentador ofrece una excelente relación calidad-precio
• Compatible con el sistema N₂.

Especificaciones

N.º de modelo FX888D
Consumo de energía 70 W
Rango de temperatura 200-480 ºC
Estabilidad de la temperatura ±1 ºC a temperatura de reposo

• Estación

  Tensión de salida	CA 26 V
  Dimensiones	100 (ancho) × 120 (alto) × 120 (profundidad) mm
  Peso	1,2 kg

• Soldador

  Consumo de energía	65 W (26 V)
  Resistencia de la punta a tierra	<2
  Potencial de la punta a tierra	<2 mV
  Punta estándar	Forma B (N.º T18-B)
  Elemento calefactor	Calentador cerámico
  Longitud del cable	1,2 m
  Longitud total	217 mm (con punta B)
  Peso	46 g (con punta B)

* Longitud y peso (sin cable)

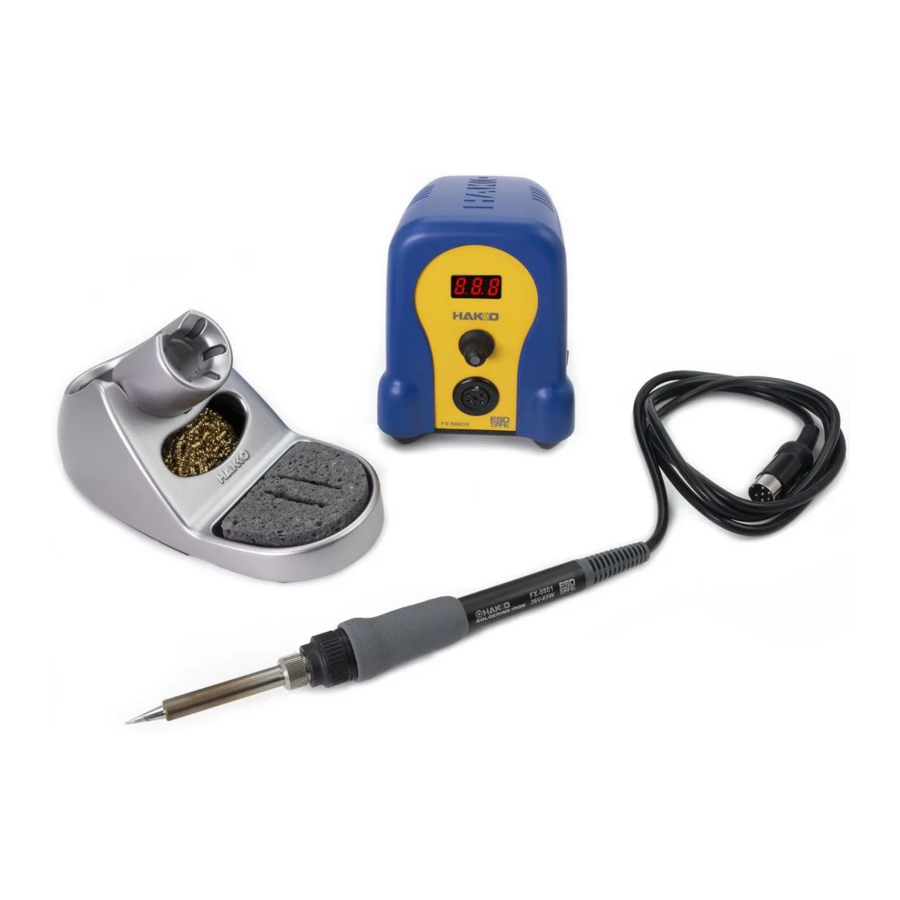

Lista de embalaje

*Limpiador de goma vendido por separado.

Características

Tecnología digital fiable de HAKKO – Presentamos el HAKKO FX-888D
Excelente recuperación térmica

• La potencia del calentador se ha incrementado en un 30 % en comparación con los modelos convencionales HAKKO 936・937. Además, el FX-888D ofrece una excelente recuperación térmica gracias al uso de puntas de la serie T18 por su magnífica conductividad térmica.
  Esto permite soldar a una temperatura establecida más baja y reducir el impacto térmico en los componentes, así como la oxidación de la punta que puede acortar la vida útil de la punta.

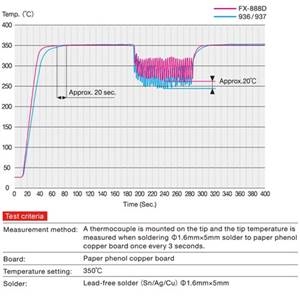

• Gráfico de recuperación térmica
  El tiempo de subida a 350 °C es 20 segundos más rápido y la caída de la temperatura de la punta se reduce durante el trabajo continuo.

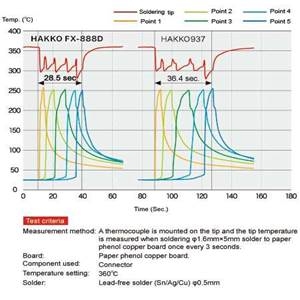

• Gráfico de comparación del rendimiento del HAKKO FX-888D con estaciones convencionales Capaz de acortar el tiempo necesario para el mismo trabajo y mejorar significativamente la eficiencia del trabajo.
  Diseñado para ser fácil de usar

• Tamaño reducido
  El cuerpo compacto de la estación requiere un espacio de solo 100 (ancho) x 120 (profundidad) mm. Además, los puntos que entran en contacto con el suelo están situados lo más cerca posible del borde exterior del cuerpo para mejorar la estabilidad y dificultar la caída de la estación.
• Funcionamiento sencillo y fácil
  Con solo dos botones de funcionamiento de UP (ARRIBA) y ENTER (INTRO) en el centro, el funcionamiento es sencillo y fácil. Incluso si no está familiarizado con el funcionamiento de las máquinas, puede utilizarla sin dificultad.

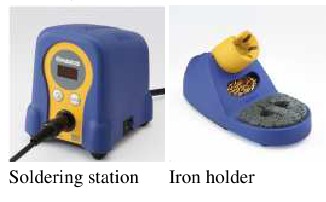

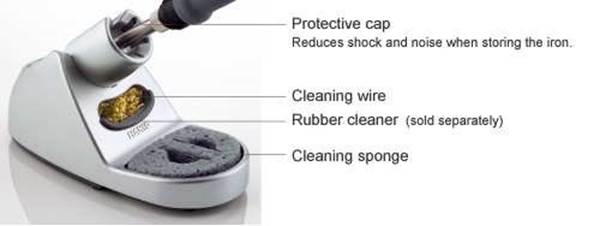

• Soporte para soldador con todas las funciones
  Se incluye un soporte para soldador del mismo color que la estación de soldadura. El soporte para soldador altamente funcional no solo mejora la facilidad de uso, sino que también aporta una sensación de coherencia visual al entorno de trabajo.

  Azul y amarillo


Gestión estricta de la temperatura

• Pantalla digital
  La pantalla digital del FX-888D facilita la comprobación de la temperatura establecida de un vistazo.

• Función de contraseña
  Los ajustes se pueden bloquear mediante una contraseña para evitar que se cambien inesperadamente. Por supuesto, es posible restringir todos los cambios de ajuste o evitar que los usuarios cambien a determinados modos. Le permite elegir un estilo de uso que se adapte mejor a su lugar de trabajo.
• Modo preestablecido
  Esta función es muy útil cuando se desea cambiar la temperatura establecida para adaptarla a una forma de punta, componente o pieza de trabajo en particular. Simplemente seleccione la temperatura deseada de una selección de temperaturas preestablecidas registradas con antelación. (Se pueden registrar hasta 5 temperaturas preestablecidas). El modo preestablecido puede ahorrarle problemas y mejorar la capacidad de trabajo.

• Modo de ajuste
  El ajuste de la temperatura* es una parte esencial de cualquier sistema de control de calidad estricto. Con el modo de ajuste, lo que antes era un procedimiento problemático ahora es tan sencillo como introducir la temperatura de la punta medida en el FX-888D.
  *Ajuste la temperatura de la punta para que coincida con la temperatura establecida en caso de que haya una diferencia entre esas temperaturas debido a la forma de la punta, la sustitución del calentador u otros factores.

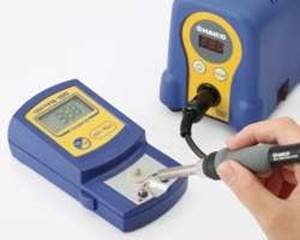

  Medición de la temperatura de la punta con un termómetro de punta (HAKKO FG-100)

• HAKKO FX-8802 Sistema de gas N 2 (nitrógeno)

  Un sistema N2 que ahorra espacio. La antioxidación y el precalentamiento mejoran significativamente la soldabilidad.

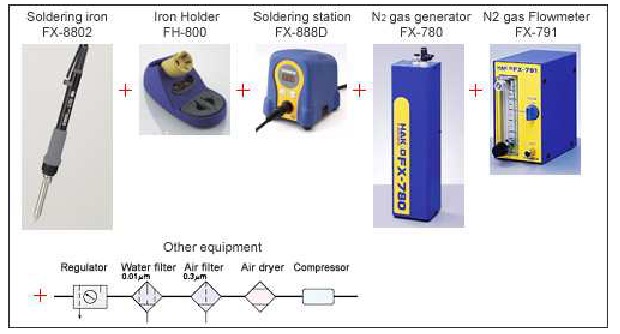

  • Configuración de ejemplo (sistema N₂)
    NOTA
    La estación de soldadura, el soporte para soldador, el generador de gas N2 y el caudalímetro de N2 deben adquirirse por separado.

• HAKKO FX-8803 Soldador manual de alimentación de soldadura con una mano

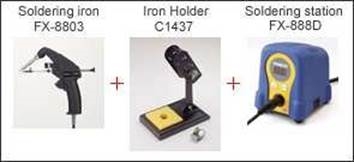

  • Configuración de ejemplo (sistema manual de alimentación de soldadura con una mano)
    NOTA
    La estación de soldadura y el soporte para soldador deben adquirirse por separado.

• HAKKO FX-8804 Pinzas térmicas

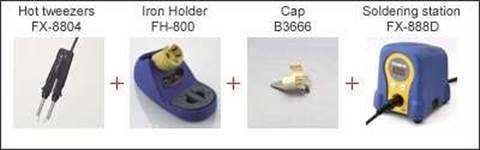

  • Configuración de ejemplo (sistema de pinzas térmicas)
    NOTA
    La estación de soldadura, el capuchón y el soporte para soldador deben adquirirse por separado.


Usos/aplicaciones

Cómo quitar la placa inferior.

1. Presione el botón de bloqueo deslizante hacia dentro.
   Nota (Nota)
   Presiónelo firmemente desde arriba. Es fácil de abrir si el bloqueo deslizante se inclina hacia dentro.



2. Abra la base del soporte para soldador mientras presiona el bloqueo deslizante.

3. Retire los residuos de soldadura de la placa inferior.

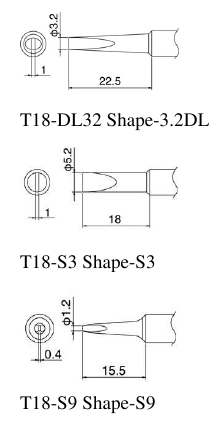

Punta/boquilla de soldadura

Serie T18

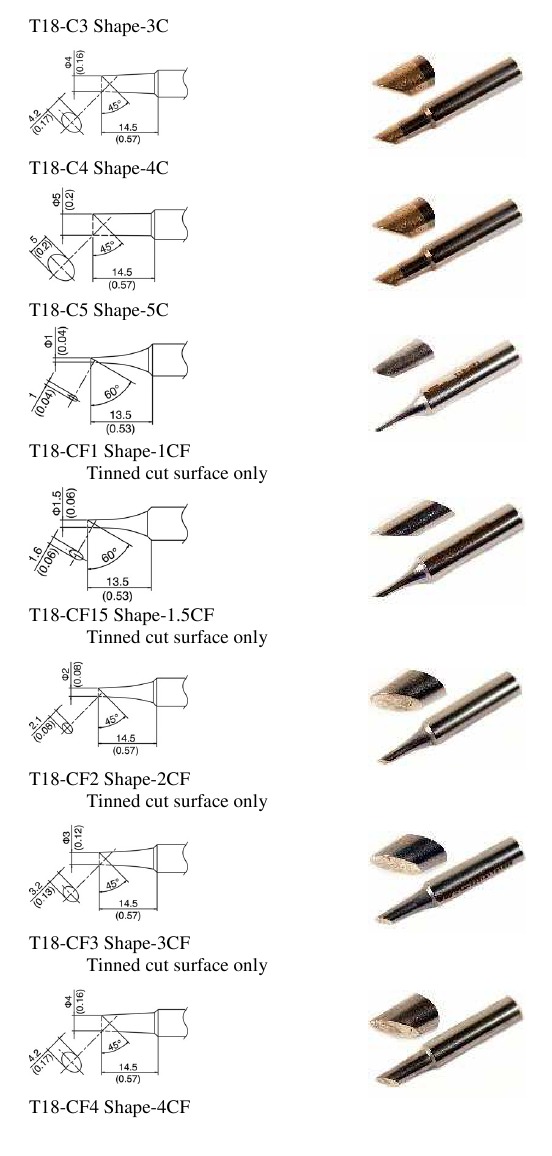

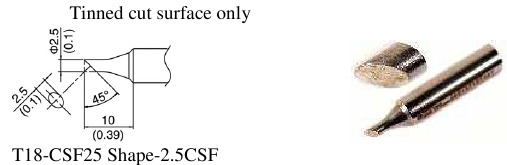

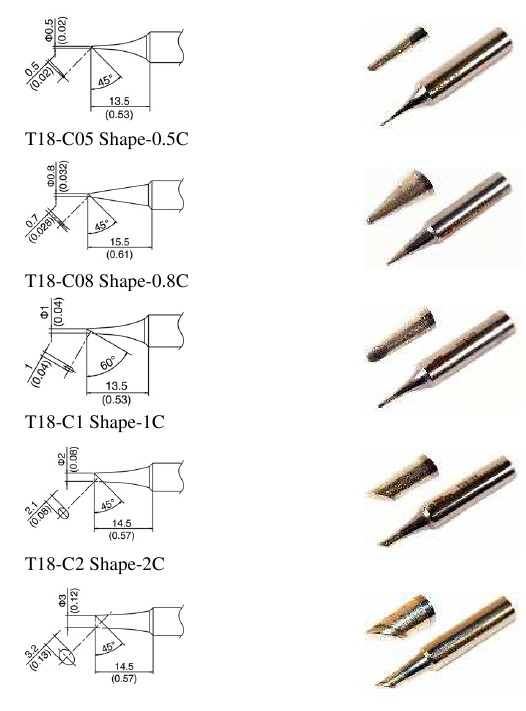

Forma BC/C



Este tipo tiene una buena transferencia de calor con un diseño de extremo de punta corto, superficie de corte estañada únicamente.

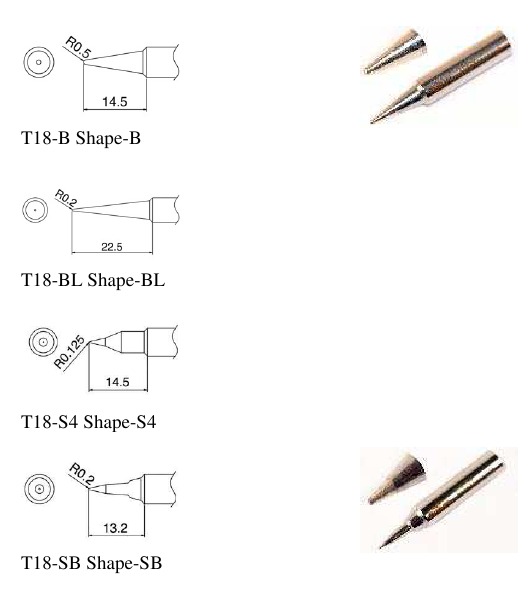

Forma B

Forma D

Forma I

Forma J

Forma K

Piezas de repuesto

N.º de pieza		Nombre	Especificaciones
	FH800- 01SV	Soporte para soldador <con esponja de limpieza, limpiador de goma, cable de limpieza>	plateado
	FH800- 01BY	Soporte para soldador <con esponja de limpieza, limpiador de goma, cable de limpieza>	azul y amarillo
	FX8801-01 Soldador FX-8801		65 W (26 V)
	A1560	Elemento calefactor	65 W (26 V)
	B1785	Tuerca
	B2022	Boquilla
	B3469	Carcasa de la punta
	A1559	Esponja de limpieza
	A1561	Cable de limpieza

Opción

N.º de pieza		Nombre	Especificaciones
	B3474	Limpiador de goma

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Hakko Electronics FX-888D
