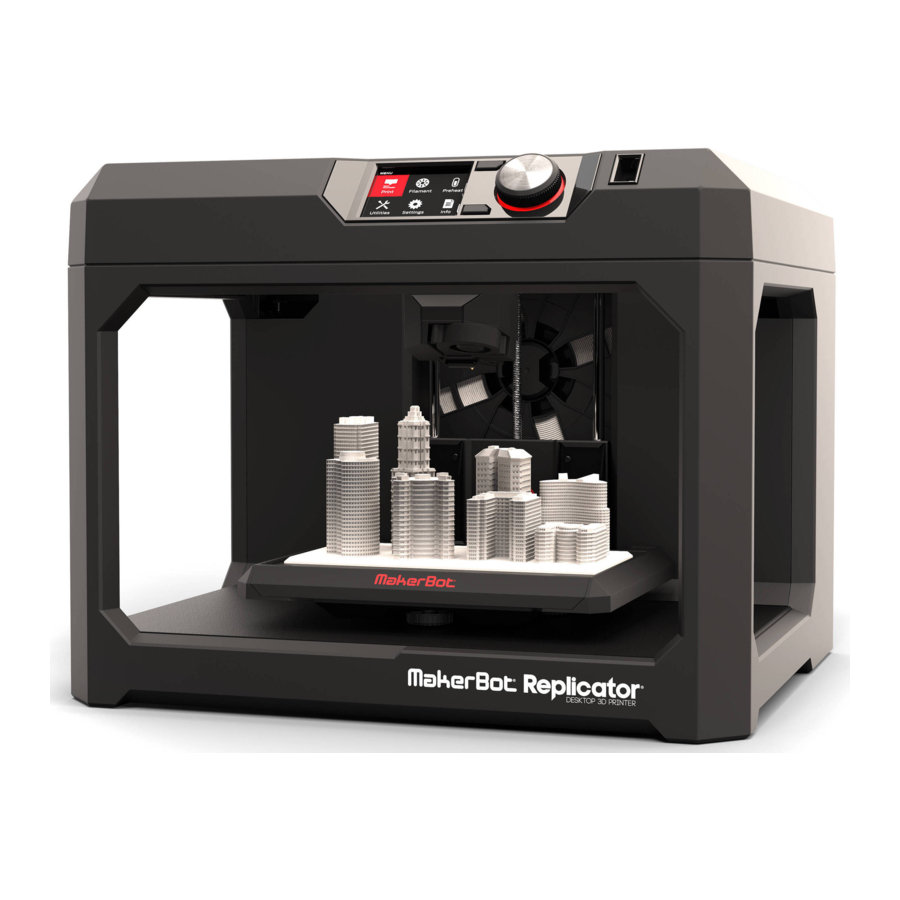

Manual de la MakerBot Replicator

Herramientas necesarias

Destornillador hexagonal de 1,3 mm
Destornillador hexagonal de 1,5 mm
Destornillador hexagonal de 2,0 mm
Destornillador hexagonal de 2,5 mm
Destornillador Phillips
Destornillador Torx T10 - T20
Llave Torx de seguridad T10
1 par de pinzas finas
Alicates pequeños
Recipiente pequeño para tornillos

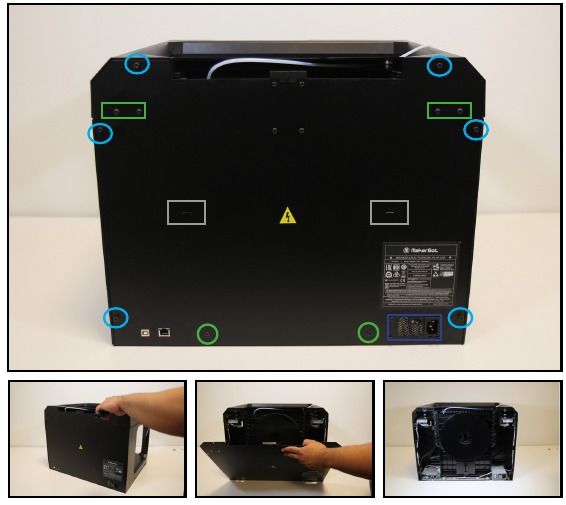

Retirar el panel trasero

• Retire los siguientes tornillos del borde exterior del panel trasero con un destornillador T15:

  • Seis (6) tornillos de cabeza hueca Torx
  • Seis (6) pernos de cabeza de botón Torx
  • Cuatro (4) tornillos de cabeza hueca Torx que rodean la fuente de alimentación. Tire suavemente del panel trasero. Tenga en cuenta las dos pestañas de la parte posterior si es necesario extraerlas.
    NOTA: No es necesario quitar los cuatro (4) tornillos de la parte superior central del panel trasero).

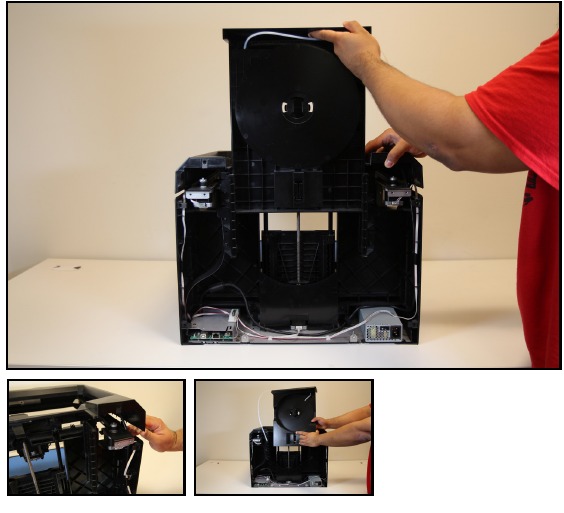

Retirar el cajón del carrete de filamento

• Levante suavemente la cubierta superior unos 5 cm para que haya suficiente espacio libre para que el tope del cajón del carrete de filamento pase a través de él. Levante suavemente el cajón del carrete de filamento para retirarlo del cuerpo de la Replicator.

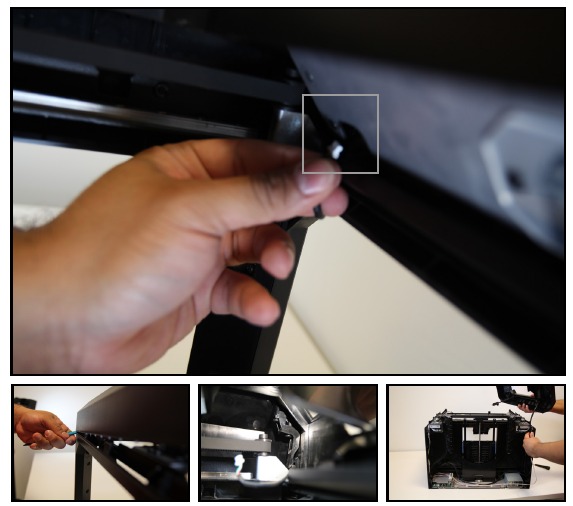

Retirar la cubierta superior

• Desconecte el mazo de cables de la cámara situado detrás del conjunto de la interfaz de usuario (UI). Levante suavemente la parte posterior de la cubierta superior para exponer primero los soportes de encaje.
  Nota: NO levante la cubierta superior más de 5 cm o corre el riesgo de romper el soporte del tornillo, que no es reemplazable). Con un destornillador de longitud media, desde la parte delantera de la Replicator, haga palanca en la cubierta superior desde los soportes de encaje del panel frontal situados en cada esquina. Desconecte los cables del motor y el cable HDMI, a continuación, levante y retire la cubierta superior y déjela a un lado.

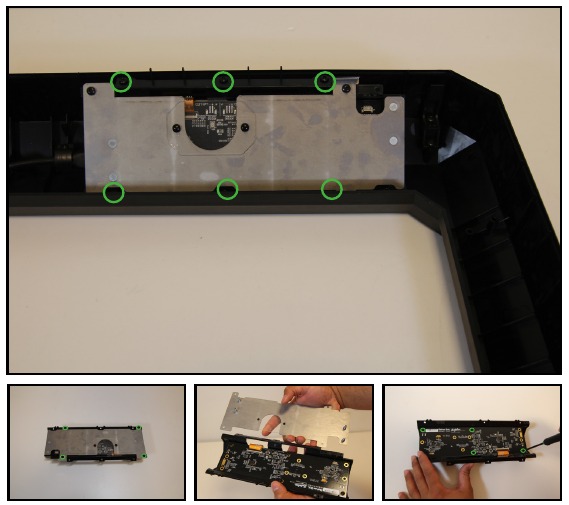

Retirar el conjunto de la interfaz de usuario (UI)

• Desconecte el cable HDMI. Retire los seis (6) cabezales de botón Torx que fijan la UI a la cubierta superior y empuje la UI fuera de la cubierta superior.
  Nota: Los siguientes pasos solo son necesarios si necesita desmontar la UI. Retire los cuatro (4) tornillos Torx de cabeza de botón que sujetan la cubierta de descarga electrostática (ESD) de la UI a la placa frontal de la UI. Separe la ESD para separarla. Retire los cuatro (4) tornillos Torx de cabeza de botón que fijan la PCB de Hoboken a la placa frontal de la UI.


Desmontar la UI (opcional)

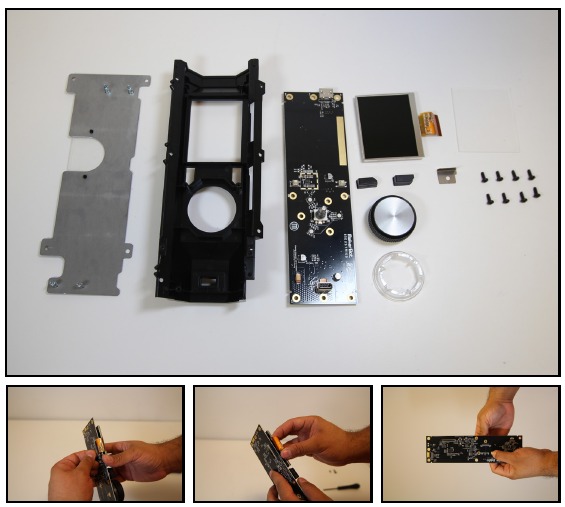

• Nota: Este paso solo es necesario si está solucionando problemas de la pantalla LCD o de la PCB de Hoboken. Para desconectar la pantalla LCD, levante la pestaña marrón en la parte posterior de la PCB de Hoboken y tire suavemente del cable plano de las pantallas LCD y levante la pantalla LCD de la PCB de Hoboken. Observe los dos (2) espaciadores de espuma en la parte posterior de la pantalla LCD.
  NOTA: La pantalla LCD no está pegada a la PCB de Hoboken, sino que se mantiene por presión.

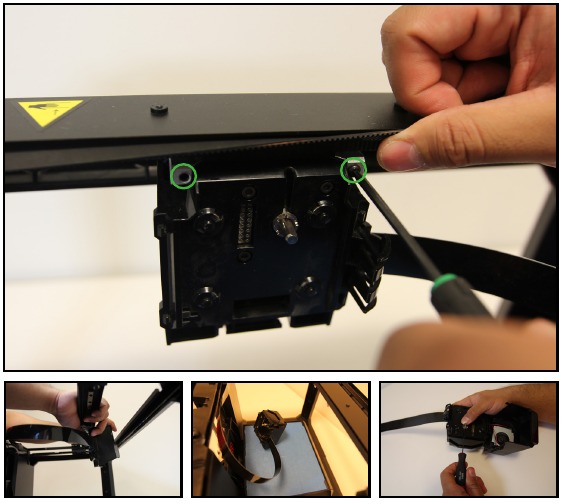

Retirar el conjunto del carro

• Retire los dos (2) tornillos Torx que fijan el conjunto del carro al adaptador del carro con un T10. Empuje la parte posterior del conjunto del carro (empuje hacia la parte delantera de la impresora) para retirar el carro del soporte. (opcional) Utilice un destornillador hexagonal de 1,3 mm para retirar el tornillo de fijación que sujeta el engranaje castillo al eje del motor del carro.


Desmontar el conjunto del carro (opcional)

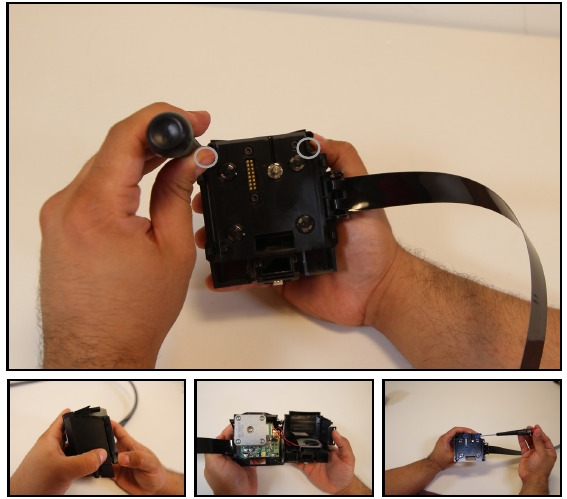

• Retire los dos (2) tornillos Torx que sujetan la cubierta del carro (frontal) y el soporte del extrusor del carro (trasero)
  Presione las características de encaje y separe suavemente la parte delantera de la parte posterior del conjunto del carro. Tire hacia atrás de la pestaña de plástico alrededor del FFC y presione las dos pestañas a cada lado del conector y desenchufe el FFC de la PCB de Bronx. Desenchufe suavemente el soplador de refrigeración activa y el ventilador de refrigeración del extrusor de la PCB de Bronx. Retire tres (3) tornillos de cabeza hueca con un destornillador hexagonal de 2,5 mm y retire el motor del carro y la PCB de Bronx.

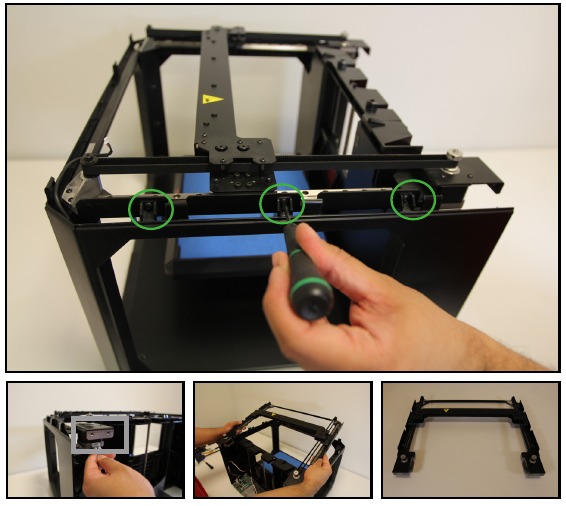

Retirar el conjunto del pórtico

• Retire los seis (6) cabezales de botón Torx que fijan el conjunto del pórtico al cuerpo de la Replicator. Desenchufe ambos motores del pórtico (izquierdo y derecho).


Retirar la correa y el clip de la correa

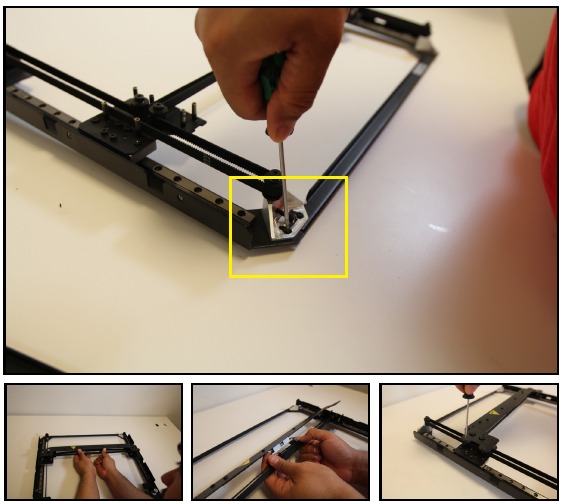

• Afloje los dos (2) tornillos de cabeza de botón que sujetan el soporte de la polea tensada con un destornillador hexagonal de 1,5 mm situado en la parte delantera izquierda. A continuación, con un T15 o un destornillador hexagonal de 3 mm, afloje el perno de tensión para obtener suficiente holgura y retire la correa.

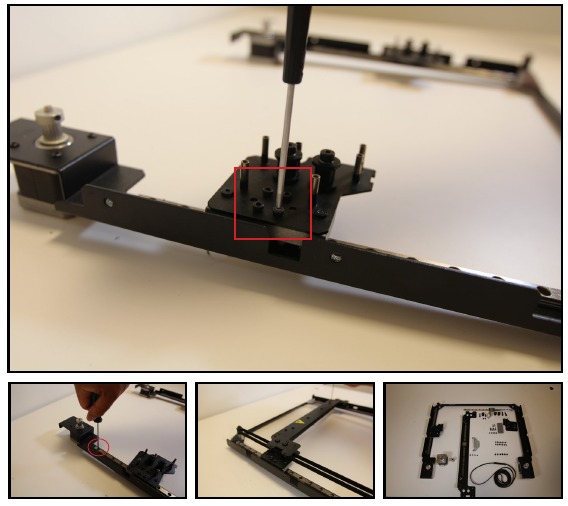

  Desenganche el clip de la correa del adaptador del carro, con un 1,5 mm destornillador hexagonal retire doce (12) cabezas de botón que fijan el soporte XY superior a los soportes del pórtico inferior
  (NOTA: La mayoría de las correas están ahora pegadas al clip de la correa, es posible retirar el clip de la correa sin dañar la correa. Si la correa está dañada, sustituya tanto el clip de la correa como la correa).

• Retire los siguientes tornillos:

  • Cuatro (4) cabezas de tapa de enchufe que fijan los soportes Gantr inferiores a los cojinetes lineales. Con un destornillador hexagonal de 1,5 mm
  • Ocho (8) tornillos de cabeza de botón (4 por carril) que fijan los carriles del pórtico al pórtico X Y con un destornillador hexagonal de 1,5 mm
    Con un destornillador hexagonal de 2,0 mm, afloje los tornillos de hombro para retirar las poleas tensoras negras.

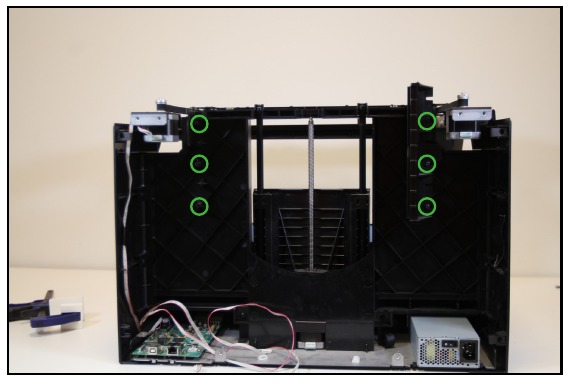

Retirar los soportes de alineación del cajón del carrete

• Retire los seis (6) cabezales de botón Torx que sujetan los soportes de alineación del cajón del carrete a la caja Z. Tire de los soportes de alineación alejándolos del cuerpo de la Replicator.

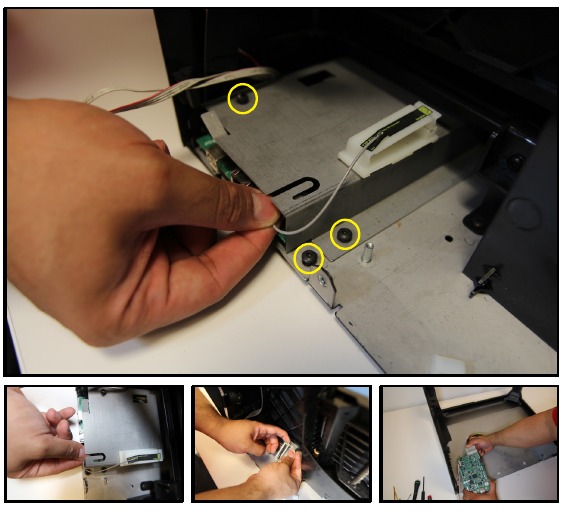

Retirar la PCB de Brooklyn

• Desenchufe el cable HDMI y retire la cubierta de descarga electrostática (ESD) quitando los dos (2) cabezales de botón Torx con un T20. Retire el (1) cabezal de botón Torx que fija la placa adaptadora de la PCB a la placa base. Levante suavemente la cubierta ESD y desenchufe la antena WiFi, a continuación, abra el clip blanco del cable situado en la parte superior de la cubierta ESD y retire el mazo de cables del motor. Desenchufe el motor Z y déjelo a un lado. Tire de la PCB de Brooklyn hacia usted para dar algo de holgura, presione la pestaña blanca en el conector de la fuente de alimentación de 20 pines y sáquela de la PCB de Brooklyn, deslícela fuera de la ranura metálica para retirarla.


Retirar la caja Z

• Retire los siguientes tornillos:

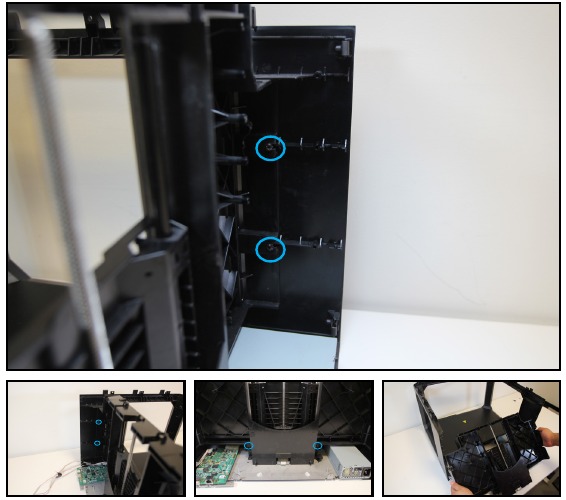

  • Cuatro (4) cabezales de botón Torx con formadores de rosca que fijan la parte posterior Z a los paneles laterales

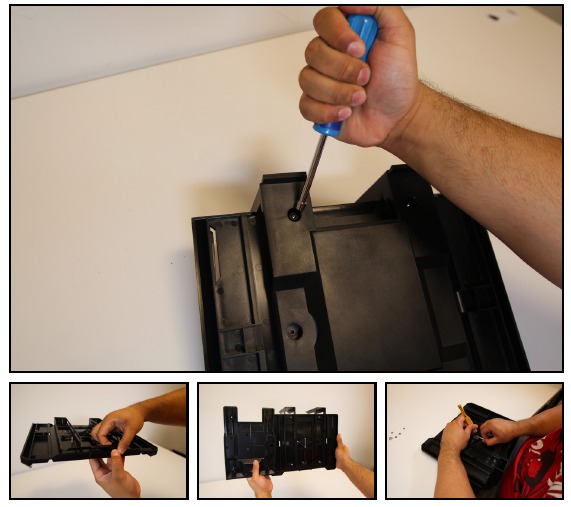

  • Dos (2) cabezales de botón Torx que fijan la parte posterior Z a la placa de suelo. Tire de la parte posterior Z hacia usted alejándola del cuerpo de la Replicator y déjela a un lado. Para retirar el conjunto de la plataforma Z, retire los cuatro (4) tornillos Torx de cabeza de botón con un T15. Para retirar el conjunto de la plataforma Z, retire los cuatro (4) tornillos Torx de cabeza de botón con un T15.
• Para abrir la plataforma Z, retire las tuercas Nylock situadas debajo de la plataforma Z con un atornillador de tuercas de 5 mm (Nota: Los modelos más antiguos tienen tuercas de presión que tendrán que abrirse con una palanca). A continuación, retire los cuatro (4) muelles cónicos (2 fuertes, 2 débiles) situados dentro de la plataforma Z. Por último, deslice el pasador de horquilla del muelle que sujeta el soporte de la placa de construcción y

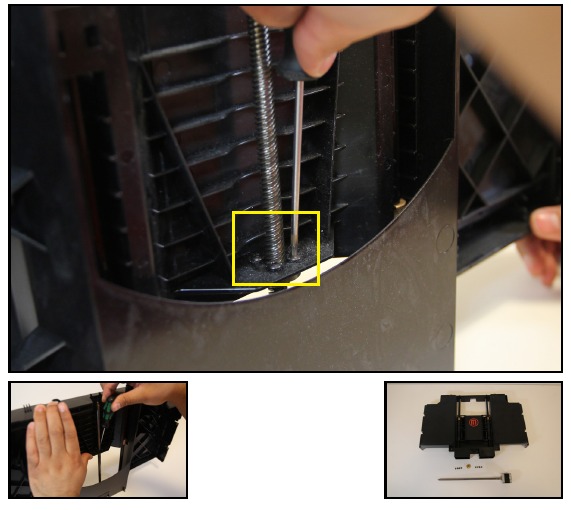

• Para retirar el motor Z y la tuerca de latón, primero retire el motor Z de la caja Z quitando los cuatro (4) cabezales de botón que fijan el motor Z a la caja Z con un destornillador de 2,5 mm. Gire la varilla roscada hasta que se caiga de la caja Z. A continuación, retire los cuatro (4) cabezales de botón que fijan la tuerca de latón a la caja Z con un destornillador de 2,5 mm.


Desmontar el conjunto de la carcasa

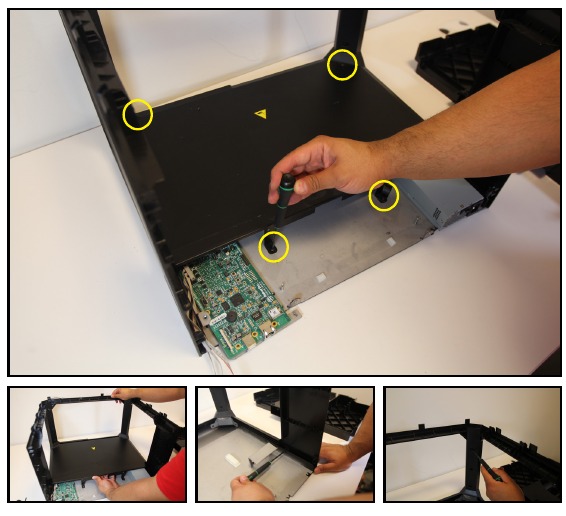

• Retire los siguientes tornillos: Dos (2) situados en la parte delantera de la impresora en la placa de suelo con un T15 Dos (2) que fijan la placa de suelo a la placa base (dentro de la Replicator) con un T15 Tire de la placa de suelo alejándola de la parte delantera de la Replicator para retirarla. Retire los siete (7) tornillos autorroscantes Torx que fijan los paneles izquierdo y derecho a la placa base. Retire los seis (6) tornillos autorroscantes Torx que fijan los paneles izquierdo y derecho al panel frontal.

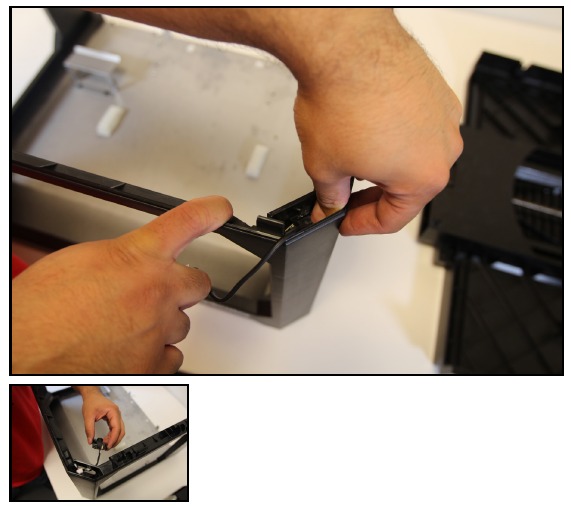

Retirar la cámara

• Retire la cámara presionando el clip de montaje de la cámara que la sujeta al panel izquierdo.
