Manual de OPT7 AURA UNDERBODY

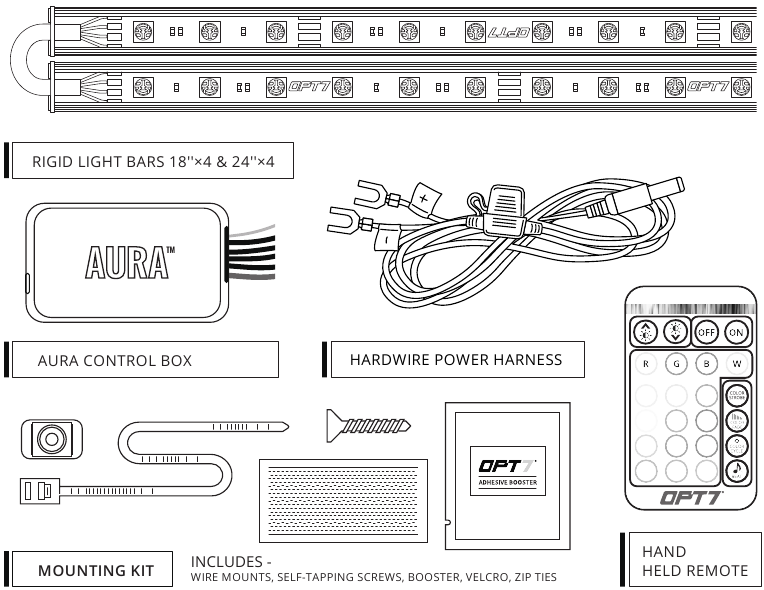

COMPONENTES PRINCIPALES
INSTALACIÓN
PASO 1
Decida dónde ubicar la caja de control y asegúrese de que el cableado tenga la longitud suficiente para que las barras de luz se instalen en la ubicación deseada.
La caja de control debe instalarse dentro del vehículo, ya que no es impermeable. Evite las áreas de instalación del compartimento del motor + superficies calientes.

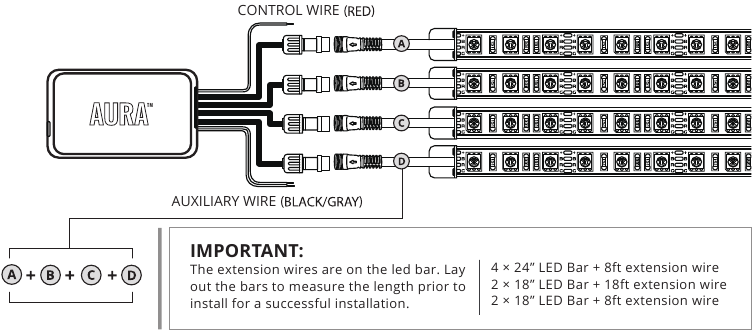

Como se muestra a continuación, conecte todas las barras LED a la caja de control con los cables de extensión incluidos.
CÓMO CONECTAR EL CABLE DE ALIMENTACIÓN A SU VEHÍCULO

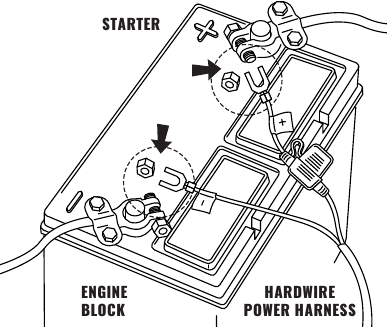

- Conecte la línea roja(+) del cable de alimentación al terminal positivo de la batería del vehículo.
- Conecte la línea negra (-) del cable de alimentación al terminal negativo de la batería del vehículo o a un área sin pintar en el chasis de su vehículo.
![CONECTAR EL CABLE DE ALIMENTACIÓN AL VEHÍCULO - Paso 1]( "OPT7 - AURA UNDERBODY - CONECTAR EL CABLE DE ALIMENTACIÓN AL VEHÍCULO - Paso 1")
- Conectar a más de 10 AMP anulará el kit y provocará una falla temprana, ¡asegúrese de que sea de 10 AMP o menos!
- Asegúrese de que las barras o tiras LED/caja de control/cableado estén montados en áreas donde no excedan 85 o 185.
PASO 2

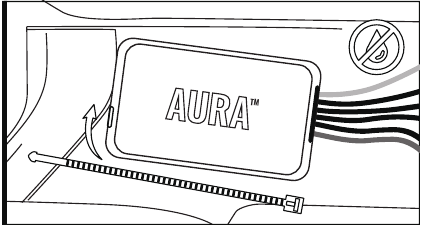

Asegure la caja de control en la ubicación deseada con velcro o bridas.
* CAJA DE CONTROL NO IMPERMEABLE
Asegúrese de que la caja de control esté escondida de forma segura y protegida de la exposición a elementos de humedad.
PASO 3

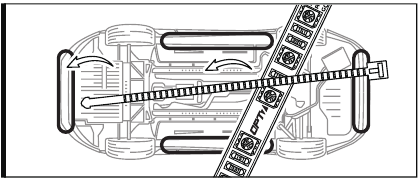

Asegure las barras de luz con las bridas para alejar todo el cableado de los componentes móviles.
PASO 4

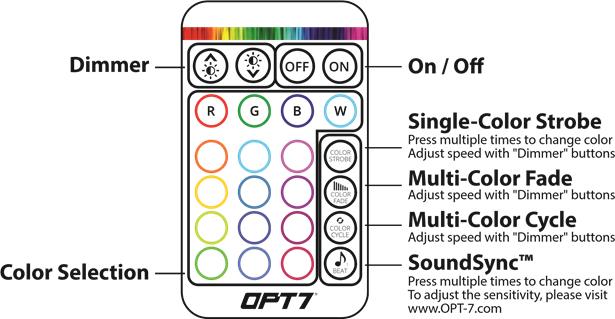

Usando el control remoto E-Z incluido, seleccione el color o patrón deseado.
CABLEADO AUXILIAR PARA UNA LUZ DE TECHO/PUERTA
Escanee para ver una instrucción detallada sobre Door Assist Sync
o vaya a https://wintis.ladesk.com/549690-AURA-Door-AssistAUX-Installation-Guide
CABLE DE CONTROL PARA UNA LUZ DE DESBLOQUEO DE PUERTA
Asegúrese de que el cable de control (cable con la etiqueta amarilla) esté conectado a una fuente de alimentación "ACC/On" (CONSULTE EL MÉTODO 1 PARA OBTENER MÁS DETALLES); de lo contrario, al desbloquearlo con el llavero del automóvil, ¡no activará ningún efecto de luz!
NOTA: Cuando la retroalimentación de desbloqueo remoto está habilitada, brillará en azul durante 15 segundos.
MÉTODO: 1
PASO 1

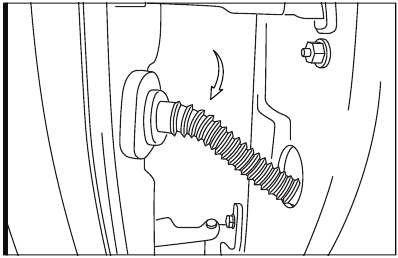

Abra la puerta del conductor. Luego, busque el cable de control del sistema de acceso a la puerta que se conecta entre el marco de la puerta y la puerta.
PASO 2

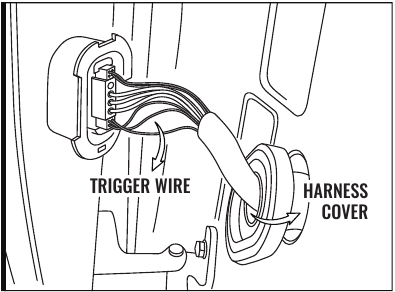

Retire la cubierta del cable y busque el cable disparador que activa el bloqueo/desbloqueo de la puerta.
¿CÓMO DIAGNOSTICAR EL CABLE DISPARADOR CORRECTO?
Primero, debe preparar un multímetro. A continuación, presione el botón "Bloquear/Desbloquear" en el llavero del automóvil para averiguar esta fuente de señal, este proceso de medición puede llevarle un poco de tiempo, pero garantizará que encuentre la señal correcta que necesita.
PASO 3

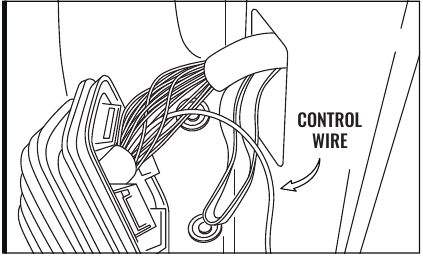

Conecte el cable de control (rojo) al cable disparador. Luego, conecte la barra de luz a la caja de control y use el llavero del coche para una prueba final.
MÉTODO: 2
PASO 1
Confirme si la luz de circulación diurna (DRL) todavía está encendida después de desbloquear el vehículo.
PASO 2
Confirme si la luz de circulación diurna (DRL) es una lámpara halógena.
La luz de circulación diurna (DRL) debe ser una señal independiente, no puede ser una señal compartida con la luz antiniebla, la luz de carretera, la luz de estacionamiento o la luz de giro.
PASO 3

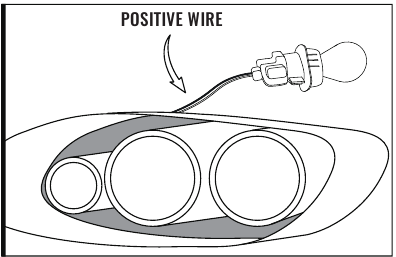

Abra el compartimiento del motor y busque el cable positivo de la luz de circulación diurna (DRL).
¿CÓMO DIAGNOSTICAR EL CABLE POSITIVO CORRECTO DE LA LUZ DE CIRCULACIÓN DIURNA (DRL)?
Primero, prepare un multímetro.
A continuación, presione el botón "Bloquear/Desbloquear" en el llavero para encontrar la fuente de la señal y, a continuación, busque el cable positivo.
PASO 4

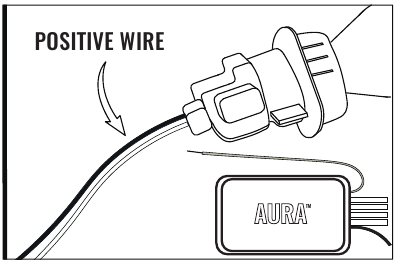

Conecte el cable disparador (rojo) que está en la caja de control al cable positivo de la luz de circulación diurna (DRL), luego conecte la tira LED para probar si funciona.
