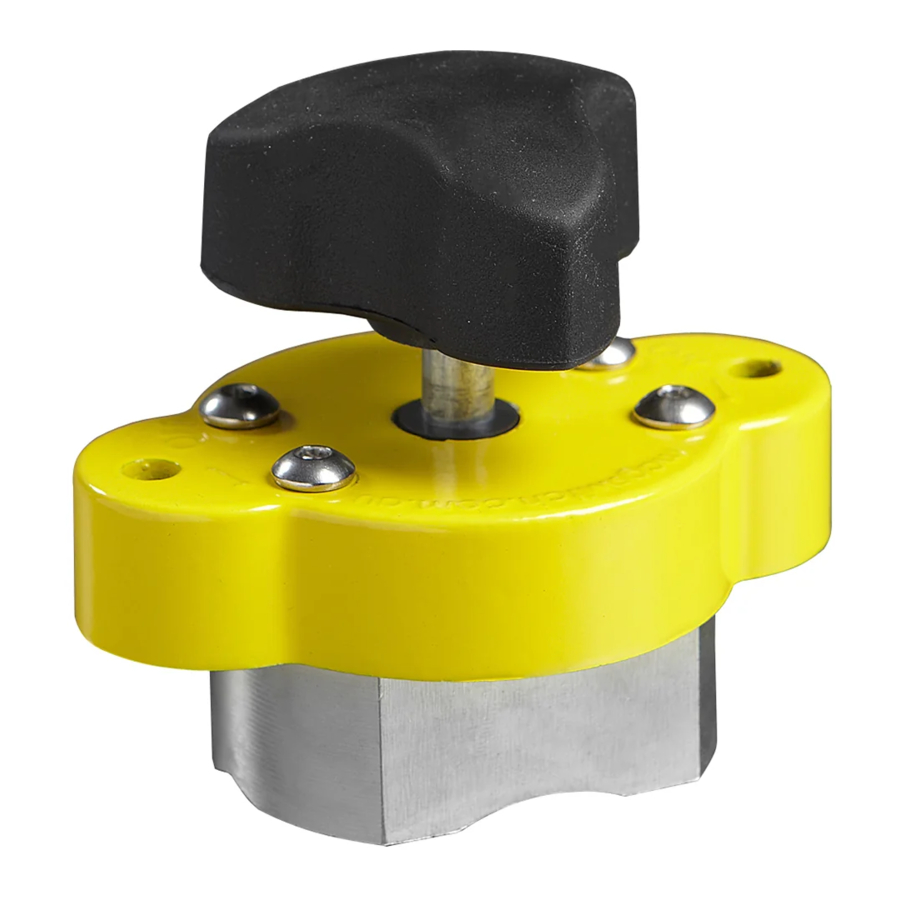

Manual de la serie MagJig de Magswitch

Información general

• Todos los imanes deben mantenerse a una distancia segura de todos los dispositivos de almacenamiento magnético, aparatos electrónicos y tarjetas de crédito, etc.
• Asegúrese de que el Magswitch MagJig esté guardado en la posición "apagado" cuando no esté en contacto con metales ferromagnéticos. El MagJig se puede dejar ENCENDIDO o APAGADO indefinidamente sin sufrir daños. Cuando esté ENCENDIDO y cerca de metales ferromagnéticos, se producirá una atracción repentina y poderosa.
• Nunca use un MagJig para levantar o transportar ningún material, aunque es ideal para la limpieza de residuos, tuercas y pernos, virutas de metal, etc... o NO intente desmontar ni alterar el Magswitch MagJig; no hay piezas reparables por el usuario dentro del dispositivo.
• Todos los productos Magswitch están diseñados para condiciones normales de trabajo/obra, no los use bajo el agua o en un entorno peligroso a menos que estén específicamente diseñados para ese propósito.
• NO use el MagJig si está dañado o no funciona correctamente. Pueden producirse lesiones graves si este dispositivo no se utiliza de forma correcta y segura.
• NO exponga los imanes del MagJig a temperaturas superiores a 176 grados Fahrenheit (80 grados Celsius). Las altas temperaturas degradarán permanentemente la eficacia del imán y pueden provocar una condición insegura.
• No recomendado para superficies pintadas o con revestimiento de acabado, ya que reducirán la unión magnética y el acabado podría dañarse.
• Este producto contiene lubricante de PTFE. Para obtener información sobre la MSDS, póngase en contacto con Magswitch.
• Los MagJigs están diseñados para instalarse en materiales no ferromagnéticos de 3/4" de grosor. Si se instala en materiales más delgados, es posible apilar o calzar el material para lograr un grosor de 3/4". La base del imán sobresaldrá muy ligeramente, ¡esto es fundamental para garantizar el contacto metal con metal!
• Los MagJigs de 20 mm requieren una broca Forstner de 30 mm para la instalación. Los MagJigs de 30 mm requieren una broca Forstner de 40 mm para la instalación.
• Mantenga siempre la parte inferior del imán limpia y libre de residuos y óxido. Si es necesario, limpie con WD40 o aceite ligero

Para usar el MagJig

• Nunca exceda la capacidad nominal del MagJig. Los MagJigs de 20 mm tienen una capacidad nominal de hasta 15 libras de fuerza de cizallamiento en condiciones ideales. Los MagJigs de 30 mm tienen una capacidad nominal de hasta 30 libras de fuerza de cizallamiento en condiciones ideales.
• Siempre pruebe la conexión antes de intentar usar el MagJig para asegurarse de que es capaz de sujetar el material de forma segura.
• Numerosos factores pueden afectar negativamente la fuerza de la unión magnética. La suciedad, los residuos, los aceites y la grasa, las superficies pintadas y cualquier espacio entre el imán y la superficie metálica disminuirán la unión. Asegúrese de que el punto de conexión esté limpio y libre de estos factores. o Los metales más gruesos se sujetarán con más fuerza que los metales más delgados. Por ejemplo: el acero de 1/4" se sujetará con más fuerza que los metales de calibre delgado.
• Magswitch recomienda que solo se utilicen materiales no ferromagnéticos como soporte para su plantilla o accesorio. La madera, los plásticos y el aluminio son materiales no ferromagnéticos que son excelentes para las fijaciones.
• Evite las sacudidas repentinas o la fuerza de choque, ya que esto hará que el MagJig pierda su sujeción o se mueva.
• Este MagJig no está diseñado para ser utilizado como una pinza de tierra de soldadura o como parte de un circuito eléctrico.
• Para una operación segura, la superficie inferior del imán debe ser siempre plana y lisa. Si es necesario, es posible lijar la cara del imán para que quede lisa con papel de lija de grano 400 y una superficie plana. Siempre lime cualquier rebaba que pueda interferir con el contacto total.

Funcionamiento del MagJig

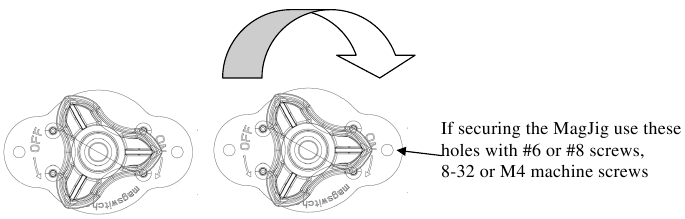

• La perilla de este dispositivo debe girarse 185 grados en el sentido de las agujas del reloj hasta que se detenga para que se encienda (ON). No es posible mantener el MagJig en su lugar a menos que esté completamente encendido.
• NO encienda a menos que esté en contacto con metal ferromagnético o Para liberar el MagJig, gire la perilla en sentido contrario a las agujas del reloj hasta que se detenga. El MagJig se apagará y liberará inmediatamente al girar la perilla. Tenga cuidado para asegurarse de que es seguro liberar el MagJig y que nada se caerá o se volverá peligroso.
• Siempre apague las herramientas eléctricas antes de encender o apagar el MagSquare para evitar lesiones.

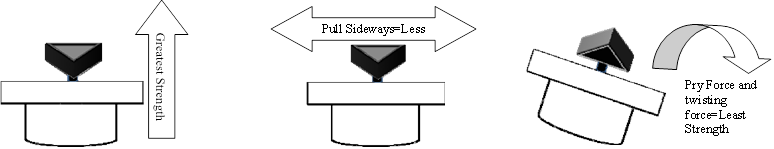

• Este Magswitch MagJig es capaz de una fuerza de separación excepcional, el poder de sujeción; Los Magswitch MagJigs son excepcionalmente fuertes en fuerza de corte también. La fuerza de palanca es la menos poderosa de las capacidades de sujeción y se debe tener mucho cuidado al intentar usar este dispositivo con fuerza de palanca. Vea la ilustración a continuación.

Superficie de la mesa

Para evitar la rotación no deseada, utilícelo en pares en los extremos del material.

Cuando use varios MagJigs, siempre alinee el ON/OFF en la misma dirección para obtener la máxima potencia de sujeción magnética, como se muestra.

El uso de MagJig solo está limitado por su imaginación

• Sujetando una plantilla de moldura de ensenada en su lugar
• Cree su propio Featherboard
• Mantenga una parada repetitiva en su lugar
• Sujete material delgado
• Construya una barredora de taller
• Cree una valla para sus herramientas eléctricas
• Mantenga una herramienta de sobremesa en su lugar en su sierra de mesa
• Si tiene una gran idea para el uso de un MagJig, póngase en contacto con nosotros en www.magswitch.com.au
