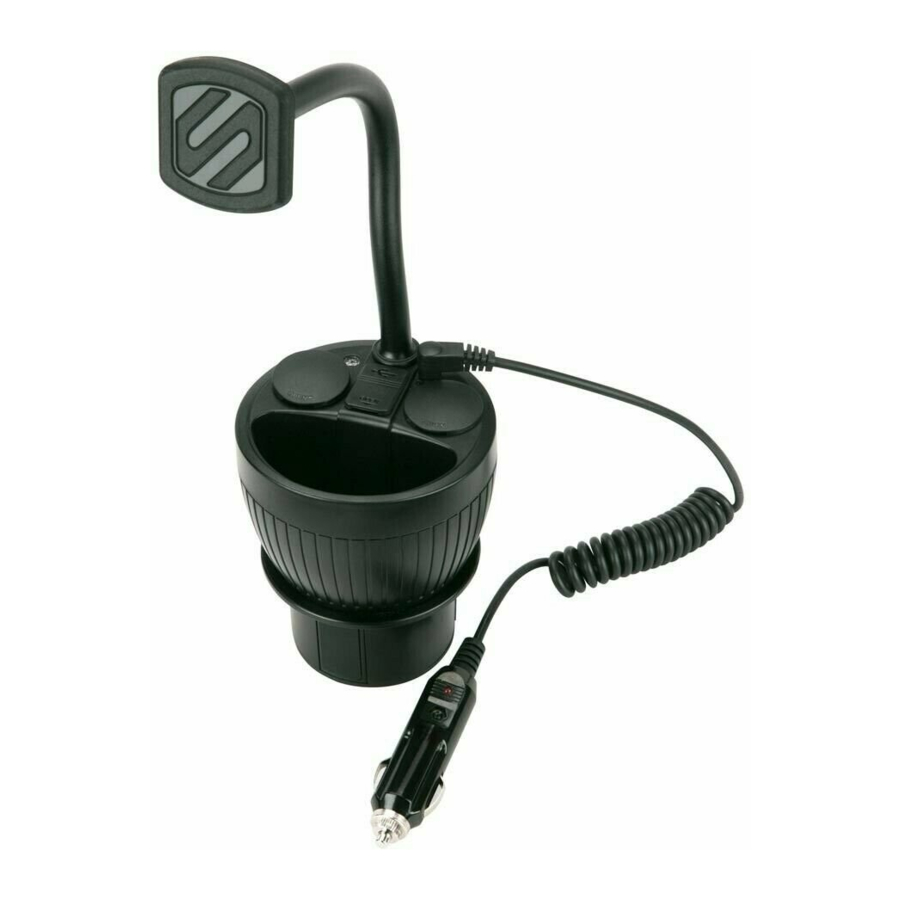

Manual de MAGICMOUNT MAGPCUP de Scosche
PIEZAS INCLUIDAS
(1) Soporte magnético y concentrador de alimentación para portavasos
(1) Adaptador de corriente de 12 V
(1) Placa de metal grande
(1) Placa de metal pequeña
(1) Adhesivo de película protectora
(1) Toallita de limpieza
ESPECIFICACIONES
Entrada: 9-16 V, 2 A
Dos tomas de 12 V
Salida USB: 5 V 2,4 A, 1 A

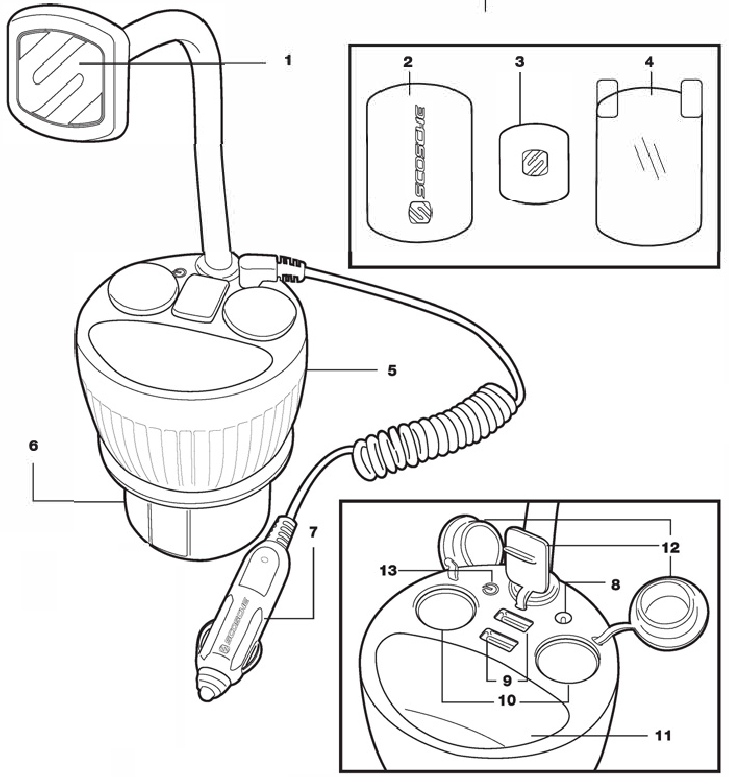

DESCRIPCIÓN GENERAL
- SOPORTE MAGNÉTICO CON CUELLO FLEXIBLE
- PLACA DE METAL GRANDE
- PLACA DE METAL PEQUEÑA
- ADHESIVO DE PELÍCULA PROTECTORA
- CONCENTRADOR DE ALIMENTACIÓN
- BASE PARA PORTAVASOS
- ADAPTADOR DE CORRIENTE DE 12 V
- PUERTO DEL ADAPTADOR DE CORRIENTE DE 12 V
- PUERTOS DE CARGA DE USO DOBLE
- DOS TOMAS DE CORRIENTE DE 12 V
- COMPARTIMENTO DE ALMACENAMIENTO
- TAPAS DE LOS PUERTOS
- INDICADOR LED DE ALIMENTACIÓN
MONTAJE DE MAGICPLATE ™
OPCIÓN 1 (placa pequeña o grande)

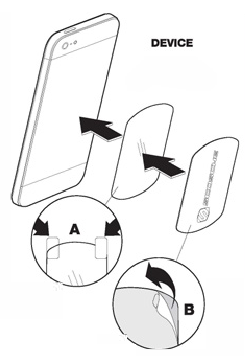

- Retire el papel protector de la película protectora como se muestra en las pestañas de extracción, y colóquela en el dispositivo (A).
Nota: La película protectora es opcional. Utilice la película solo si va a montar la placa directamente en el dispositivo. - Retire el papel adhesivo de la placa metálica y coloque la placa en la película protectora del dispositivo (B).
OPCIÓN 2 (placa pequeña o grande)
Coloque el lado adhesivo de la placa metálica directamente en la parte posterior de la funda.
OPCIÓN 3 (solo placa grande)
Coloque el lado adhesivo de la placa de metal en el interior de la funda, entre el dispositivo y el interior de la funda. La placa se adherirá al soporte magnético a través del panel posterior de la funda.
NOTA: Si decide no adherir la placa de metal al dispositivo o la funda, deje el papel adhesivo en su lugar. Coloque la placa entre el dispositivo y el interior de la funda con la superficie metálica mirando hacia la funda.
EXTRACCIÓN DE LA PLACA DE METAL
Utilice una tarjeta de plástico delgada para levantar con cuidado la superficie adhesiva de las placas de la superficie de montaje. Levante y retire lentamente la placa. No utilice calor ni líquidos para retirar la placa, debido al riesgo de dañar su teléfono.
Colocación de MAGICPLATETM para teléfonos inteligentes con Qi
INSTALACIÓN DEL SOPORTE MAGNÉTICO

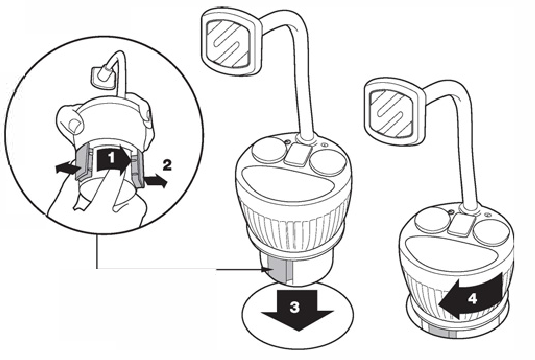

Gire la parte inferior de la base de montaje (1) para expandir la base y adaptarla al portavasos (2). Coloque la base de montaje en el portavasos (3) y gire suavemente el concentrador de alimentación según sea necesario para asegurar la base en el portavasos (4).

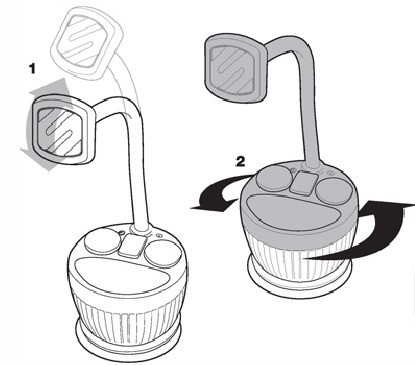

Ajuste el ángulo del soporte magnético doblando el cuello flexible (1). Gire la parte superior del concentrador de alimentación (que se muestra en gris) para girar el cuello 360 ° (2).
LEA LAS INSTRUCCIONES COMPLETAMENTE ANTES DE INSTALAR ESTE KIT DE MONTAJE.
No utilice el soporte magnético con ningún dispositivo basado en disco duro, como: iPod classic, iPod video y Zune
Reproductores MP3. Tenga cuidado al retirar o manipular piezas de plástico de cualquier vehículo. El exceso de fuerza o presión puede provocar que las piezas se agrieten o se rompan. Utilice una tarjeta de plástico para retirar las placas metálicas. Elimine los residuos de adhesivo con un limpiador no abrasivo.
ADVERTENCIA SOBRE EL AIRBAG: No coloque este soporte, ni ningún otro objeto, sobre o cerca del airbag. En caso de despliegue, los objetos colocados sobre o cerca del airbag podrían causar lesiones graves.
Este soporte magnético no es un juguete. Los imanes pequeños son perjudiciales si se tragan. Manténgase fuera del alcance de los niños.
