Manual de Neat Bar y Pad
Introducción

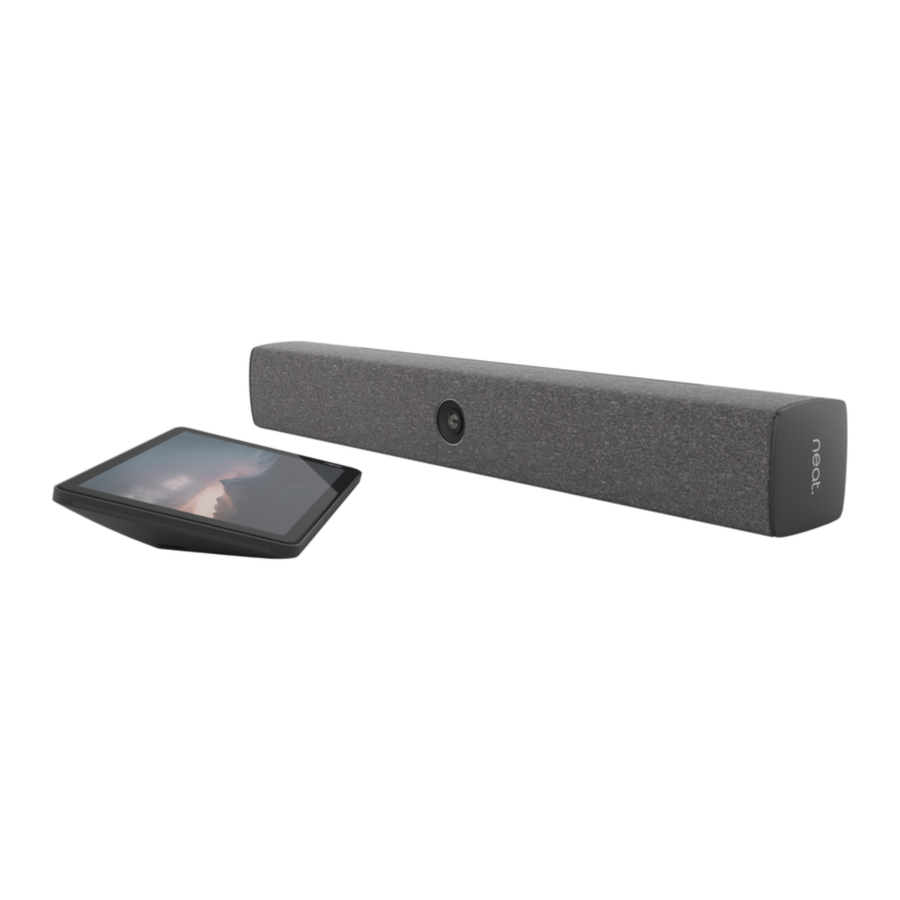

Neat Bar es un dispositivo de reunión compacto y muy capaz.
Es perfecto para aportar audio y vídeo de calidad superior a tus espacios de reunión, concentración y debate.
Neat Bar incluye cámara, altavoces, micrófonos y sensores ambientales, todo en un diseño compacto.
Neat Bar viene con un controlador Neat Pad dedicado y una pantalla de programación opcional.
Configuración sencilla
Todo lo que necesitas está en la caja, incluyendo soportes, cables e instrucciones claras. Por lo que es fácil para cualquiera instalarlo y configurarlo, por encima o por debajo de una o dos pantallas.

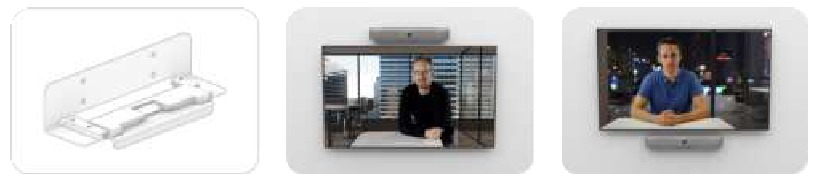

Soporte de pared

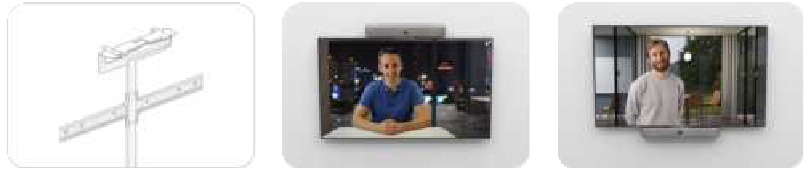

Soporte de pantalla

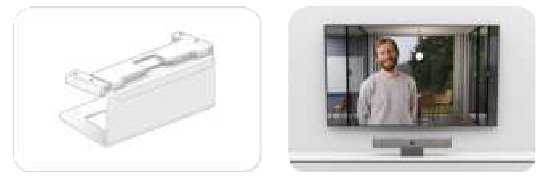

Soporte de mesa
Neat Bar

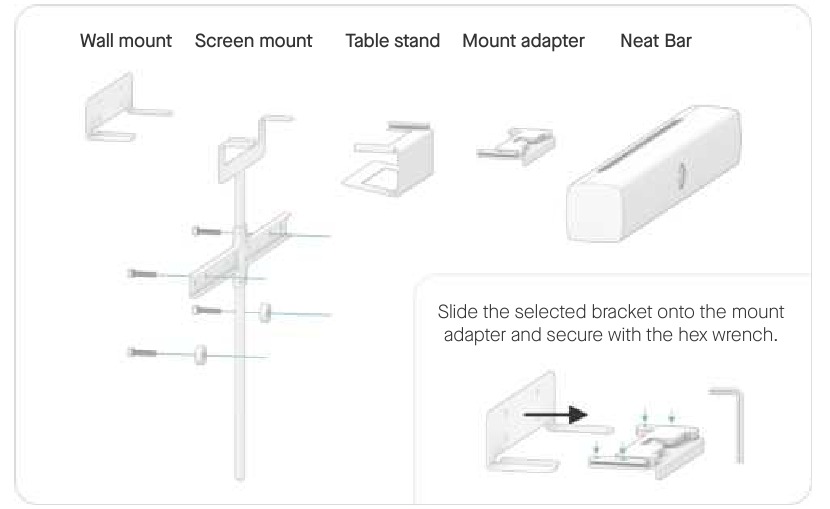

Neat Bar viene con todo lo que necesitas para empezar, incluyendo cables, soporte de pared, soporte de pantalla y soporte de mesa.
En la caja
Neat Bar: Dispositivo de audio y vídeo todo en uno
Cable HDMI: 6,5 t (2 m)
Cable Ethernet: 9,8 t (3 m)
Cable de alimentación: 9,8 t (3 m)
Adaptador de montaje, soporte de pared, soporte de pantalla y soporte de mesa
4 × Tornillo M (0,94 pulg. / 24 mm) para montaje VESA
4 × Tornillo M (0,94 pulg. / 24 mm) para montaje VESA
2 × Espaciador para asegurar el montaje paralelo del televisor
1 × Llave hexagonal de 5 mm para el montaje en pantalla
1 × Llave hexagonal de 2 mm para el adaptador de montaje
Los tornillos para el montaje en la pared no están incluidos. El montaje en una pared solo debe ser realizado por personal cualificado de acuerdo con las normas estatales y de las instalaciones aplicables. La pared y el equipo de montaje deben soportar de forma segura la carga del producto.
Neat Pad

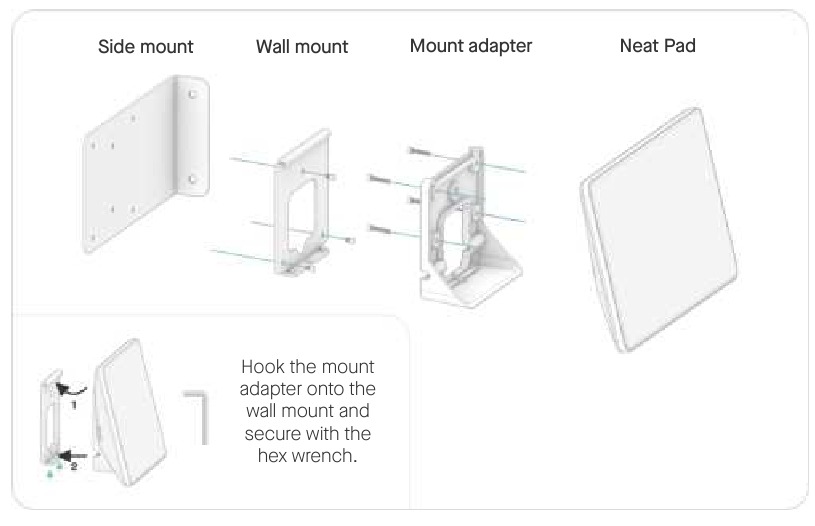

Neat Pad funciona como un controlador para Neat Bar y también se puede configurar como una pantalla de programación para la sala de reuniones. Viene con todo lo que necesitas para empezar, incluyendo cables y opciones de montaje.
En la caja
Neat Pad: Pantalla táctil de 8 pulgadas
2 × Cable Ethernet: 9,8 t (3 m) + 16,4 t (5 m)
Adaptador de alimentación PoE
Adaptador de montaje, montaje lateral y montaje en pared
4 × Tornillo M (0,30 pulg. / 7,5 mm) para el montaje en pared
3 × Tornillo M (0,19 pulg. / 4,7 mm) para el montaje lateral
1 × Llave hexagonal de 2,5 mm para los adaptadores
1 × Llave hexagonal de 2 mm para asegurar Neat Pad al soporte de pared
Los tornillos para el montaje en la pared no están incluidos. El montaje en una pared solo debe ser realizado por personal cualificado de acuerdo con las normas estatales y de las instalaciones aplicables. La pared y el equipo de montaje deben soportar de forma segura la carga del producto.
Montaje y liberación
Montaje

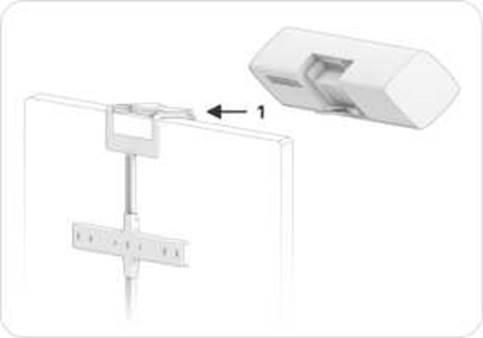

Desliza Neat Bar en la opción de montaje seleccionada (1). Cuando esté completamente insertado, inclina Neat Bar hacia atrás hasta la horizontal y comprueba si está seguro tirando cuidadosamente hacia ti.
Liberación

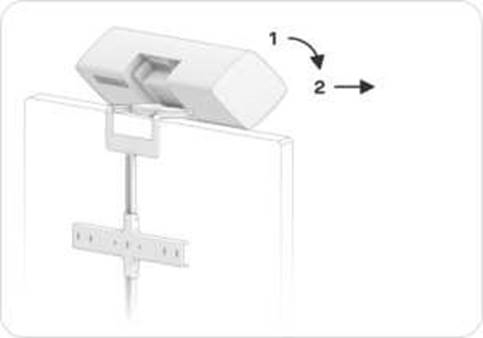

Para liberar Neat Bar de la opción de montaje seleccionada, inclina la unidad hasta la inclinación máxima (1) y desliza cuidadosamente la unidad hacia ti (2).

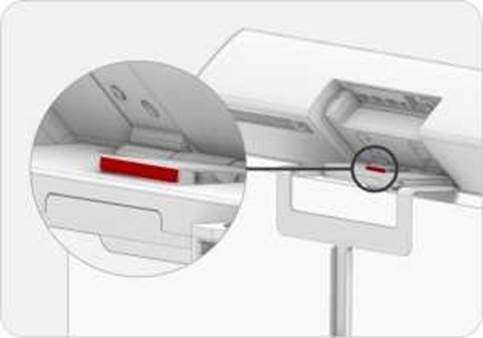

No dejes Neat Bar en una posición de inclinación máxima con el indicador rojo mostrando ya que no está asegurado por el muelle de bloqueo.
Tamaño y peso
Neat Bar
Anchura: 21,9 pulg. (556 mm)
Profundidad: 3 pulg. (76 mm)
Altura: 3 pulg. (76 mm)
Peso: 3,75 libras (1,7 kg)

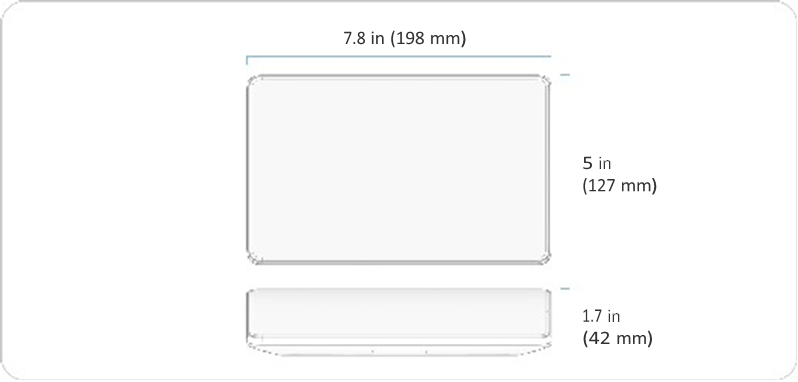

Neat Pad
Anchura: 7,8 pulg. (198 mm)
Altura: 1,7 pulg. (42 mm)
Profundidad: 5 pulg. (127 mm)
Peso: 1,15 libras (520 g)
Configuración y conectividad
Configuración

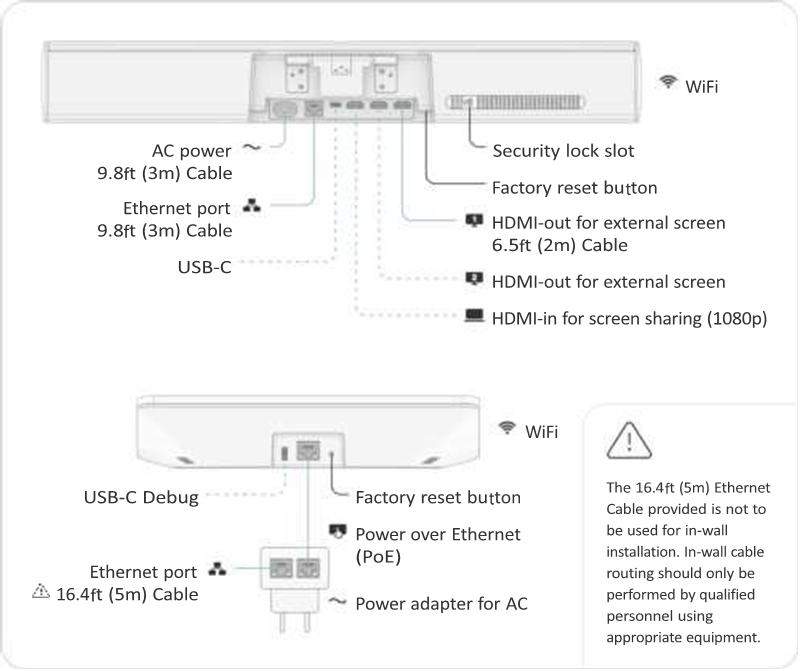

Usa los cables provistos para configurar Neat Bar. Conecta los cables de acuerdo con la ilustración. Los cables marcados
están incluidos. Los cables marcados
son opcionales y no son necesarios para el uso básico del sistema.
Requisitos para una configuración completa
Pantalla Conexión a Internet Servicio de vídeo
Requisitos ambientales
Temperatura ambiente de funcionamiento:
32° a 95°F (0° - 35°C)
Temperatura de almacenamiento: 5° - 149°F (-15° - 65°C)
Humedad relativa: 20% a 80%
Información adicional del producto https://neat.no/bar
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Neat Bar y Pad
