Manual de Lasko 2520

MONTAJE - MONTAJE DEL TUBO

1. Saque el montaje del tubo de la caja como se muestra. (Figura 1)
2. Afloje la tuerca de ajuste de altura girándola en sentido contrario a las agujas del reloj. (Figura 2)
3. Levante el tubo de extensión. (Figura 3)
4. Apriete la tuerca de ajuste de altura girándola en el sentido de las agujas del reloj. (Figura 4)

MONTAJE DEL SOPORTE

1. Con un movimiento de torsión, inserte el extremo del tubo de gran diámetro en el orificio de la base. (Figura 5) Girar el tubo mientras se empuja asegurará que el tubo esté completamente asentado en la base.
2. Para el ajuste de altura:
   1. Afloje la tuerca de ajuste de altura.
   2. Suba o baje el tubo de extensión hasta la altura deseada.
   3. Apriete la tuerca de ajuste de altura.

MONTAJE DEL CABEZAL

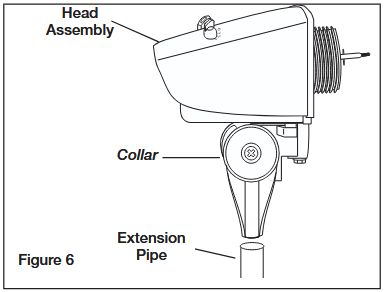

1. Coloque el conjunto del cabezal con el collarín en el tubo de extensión. (Figura 6)
2. Sujetando firmemente el tubo de extensión, gire el conjunto del cabezal hacia abajo hasta que quede asentado en el tubo de extensión.

MONTAJE DE LA ASPA Y LA REJILLA

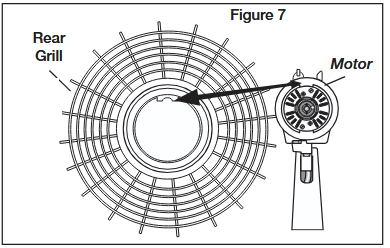

1. Incline el conjunto del cabezal hacia atrás. Coloque la rejilla trasera en el motor. (Figura 7)

2. Alinee la lengüeta de la rejilla trasera de plástico con la ranura en la parte superior de la cubierta frontal del motor.

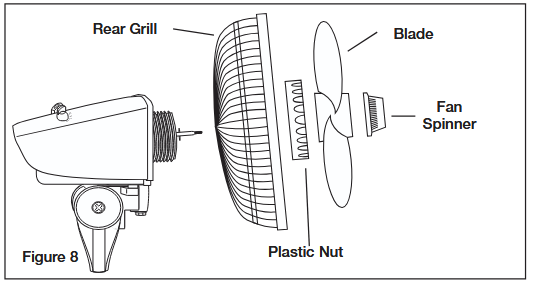

3. Asiente completamente la rejilla trasera y asegúrela con la tuerca de plástico girándola en el sentido de las agujas del reloj. Deslice la aspa en el eje del motor. (Figura 8)

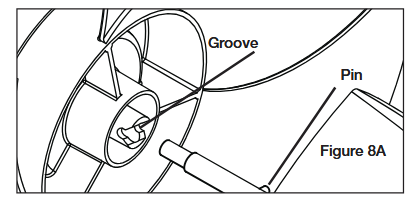

   Alinee la ranura en el cubo de la aspa con el pasador en el eje del motor. (Figura 8A)

4. Para asegurar la aspa, atornille el Spinner en el eje en sentido contrario a las agujas del reloj hasta que quede apretado en el cubo de la aspa.

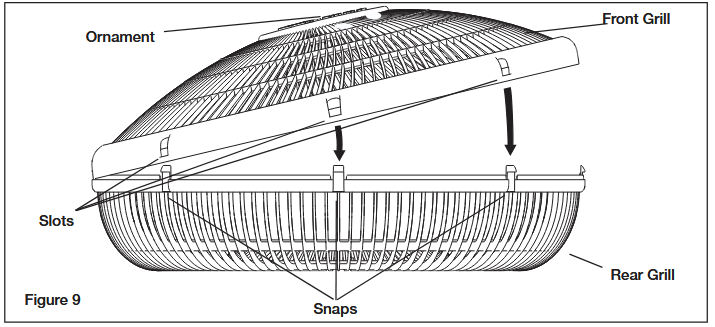

5. Con el cabezal del ventilador en posición vertical, alinee el adorno de la rejilla delantera de modo que quede horizontal y con el lado derecho hacia arriba. Comenzando por la parte superior de la rejilla y trabajando hacia abajo, inserte los broches de la rejilla trasera a través de las ranuras en la rejilla delantera. (Figura 9)


FUNCIONAMIENTO

OSCILACIÓN: Empuje hacia abajo la perilla de oscilación en la carcasa del motor para que el cabezal del ventilador se mueva de lado a lado. (Figuras 10 y 11)

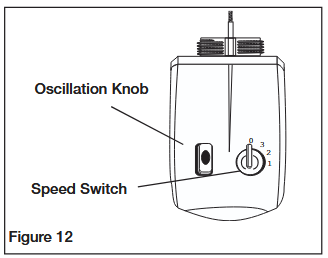

VELOCIDAD: Controle la velocidad del ventilador con el interruptor de velocidad en la parte trasera del motor. (Figura 12)
3 - Velocidad alta
2 - Velocidad media
1 - Velocidad baja

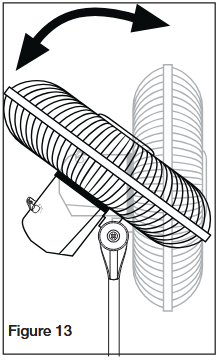

INCLINACIÓN: Este ventilador está equipado con un cabezal de ventilador multiángulo para la circulación de aire en toda la habitación. Siga los pasos a continuación para ajustar correctamente el "ángulo de inclinación" de su ventilador. (Figura 13) Coloque una mano en el poste justo debajo del cuello del ventilador. Coloque la otra mano en la parte superior del ventilador. Empuje o tire suavemente del cabezal del ventilador hasta que esté en la posición deseada.

Para reducir el riesgo de descarga eléctrica e incendio, observe las siguientes instrucciones:

• Siempre desenchufe el cable antes de mover, reparar o limpiar.
• NUNCA coloque el ventilador en agua o cerca de ella.
• Las rejillas desmontadas se pueden sumergir para limpiarlas con un detergente suave y agua. Limpie todas las demás piezas con un paño suave humedecido con agua y un detergente suave únicamente. SEQUE COMPLETAMENTE TODAS LAS PIEZAS ANTES DE VOLVER A MONTARLAS. Después de cualquier mantenimiento o reparación, vuelva a montar completamente la unidad como se describe en este manual de instrucciones antes de volver a conectarla a la fuente de alimentación.
• NUNCA use ALCOHOL o DISOLVENTES como gasolina, benceno, diluyente de pintura u otros limpiadores fuertes.

MANTENIMIENTO: Para el mantenimiento, que no sea el mantenimiento general del usuario, póngase en contacto con el Servicio de atención al cliente en el 800-233-0268, de lunes a viernes, de 8 a. m. a 5 p. m., hora del este.
ALMACENAMIENTO: Guarde el ventilador con estas instrucciones, en la caja original en un lugar fresco y seco.
LUBRICACIÓN: El motor está lubricado permanentemente.

INFORMACIÓN GENERAL DE SEGURIDAD

Cuando utilice aparatos eléctricos, siempre se deben seguir las precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones a las personas, incluidas las siguientes:
Lea todas las instrucciones antes de usar este ventilador.

1. Asegúrese de que la fuente de alimentación se ajusta a los requisitos eléctricos del ventilador.
2. Asegúrese de que la habitación esté equipada con un detector de humo en funcionamiento.
3. Utilice este ventilador solo como se describe en este manual. Cualquier otro uso no recomendado por el fabricante puede provocar incendios, descargas eléctricas o lesiones a las personas.
4. Para reducir el riesgo de lesiones personales y descargas eléctricas, no se debe jugar con el ventilador ni colocarlo donde los niños pequeños puedan alcanzarlo.
5. Desenchufe el cable de alimentación antes de instalar, reparar o mover el ventilador.
   NO DEPENDA DEL INTERRUPTOR DE ENCENDIDO/APAGADO COMO EL ÚNICO MEDIO PARA DESCONECTAR LA ALIMENTACIÓN CUANDO REPARE O MUEVA EL VENTILADOR. SIEMPRE DESENCHUFE EL CABLE DE ALIMENTACIÓN. SIEMPRE APAGUE Y DESENCHUFE EL VENTILADOR ANTES DE SALIR DEL ÁREA. NUNCA DEJE A LOS NIÑOS SIN ATENCIÓN CUANDO EL VENTILADOR ESTÉ ENCENDIDO O ENCHUFADO.
6. Este ventiladorNO debe usarse en lugares potencialmente peligrosos, como atmósferas inflamables, explosivas, cargadas de productos químicos o húmedas, donde se utilice o almacene gasolina, pintura o líquidos inflamables.
7. NO utilice el ventilador en una ventana o cerca de ella. La lluvia puede crear un peligro eléctrico.
8. Monte completamente el ventilador, de acuerdo con las instrucciones, antes de conectarlo a la fuente de alimentación.
   Este aparato tiene un enchufe polarizado (una clavija es más ancha que la otra). Para reducir el riesgo de descarga eléctrica, este enchufe está diseñado para encajar en un tomacorriente polarizado de una sola manera. Haga coincidir la clavija ancha del enchufe con la ranura ancha. Inserte completamente. Si el enchufe no encaja completamente en el tomacorriente, invierta el enchufe. Si aún no encaja, póngase en contacto con un electricista calificado. NO intente anular esta característica de seguridad. Este enchufe es una característica de seguridad. Contiene un dispositivo de seguridad (fusible) que no debe retirarse. Deseche el producto si el enchufe está dañado. Para reducir el riesgo de incendio, descarga eléctrica y lesiones personales, NO retire, reemplace, repare ni manipule el enchufe suministrado originalmente. Si el ventilador no funciona correctamente, puede deberse al dispositivo de seguridad incorporado en este enchufe. Llame al 800-233-0268, de lunes a viernes, entre las 8:00 a. m. y las 5:00 p. m., hora del este. Si falta la etiqueta de advertencia del enchufe o está dañada, llame al número gratuito para solicitar una etiqueta de reemplazo.
9. Siempre que sea posible, evite el uso de cables de extensión porque el cable de extensión puede sobrecalentarse y provocar un incendio. Si debe usar un cable de extensión, minimice el riesgo de sobrecalentamiento usando el cable más corto posible y asegurándose de que esté listado por UL.NUNCA use un solo cable de extensión para operar más de un ventilador. No enchufe el ventilador en ningún otro dispositivo conectado por cable, como una regleta de enchufes, un carrete de cable, un protector contra sobretensiones, adaptadores de múltiples enchufes o ambientadores tipo enchufe. El uso de tales dispositivos puede crear un riesgo de incendio.
10. NUNCA opere ningún ventilador con un cable o enchufe dañado o después de que el ventilador funcione mal, se haya caído o dañado de alguna manera.
11. NUNCA inserte ni permita que los dedos u objetos extraños entren en ninguna abertura de ventilación o escape, ya que puede causar una descarga eléctrica o un incendio, o dañar el ventilador. Para reducir el riesgo de incendio, NO bloquee ni manipule el ventilador de ninguna manera mientras esté en funcionamiento.
12. Coloque siempre el ventilador sobre una superficie estable, plana y nivelada cuando esté en funcionamiento para evitar la posibilidad de que el ventilador se vuelque. Ubique el cable de alimentación de modo que el ventilador u otros objetos no estén apoyados sobre él. No pase el cable por debajo de la alfombra. No cubra el cable con alfombras, tapetes o cubiertas similares. No pase el cable por debajo de muebles o electrodomésticos. Disponga el cable lejos del área de tráfico y donde no se tropiece con él.
13. Este ventilador no está diseñado para usarse en lugares húmedos o mojados.NUNCA coloque un ventilador donde pueda caer en una bañera u otro recipiente con agua. NUNCA use el ventilador donde se usen o almacenen líquidos inflamables.
14. NUNCA use el ventilador al aire libre.
15. Este ventilador no es adecuado para su uso en instalaciones agrícolas, incluidas las áreas donde se confina ganado, aves de corral u otros animales. Consulte el artículo 5477 (2008) del Código Eléctrico Nacional (NEC), o los códigos o normas estatales o locales aplicables relacionados con los requisitos eléctricos para edificios agrícolas.ESTE VENTILADOR NO CUMPLE CON LOS REQUISITOS DEL ARTÍCULO 547-7 (2008) DEL NEC.
16. Este ventilador no es adecuado para su uso en lugares peligrosos. Consulte el artículo 500 del Código Eléctrico Nacional (NEC) o los códigos o normas estatales o locales aplicables relacionados con los requisitos eléctricos para lugares peligrosos.ESTE VENTILADOR NO CUMPLE CON LOS REQUISITOS DEL ARTÍCULO 500 (2008) DEL NEC.

REDUZCA EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA: NO USE ESTE VENTILADOR CON NINGÚN DISPOSITIVO DE CONTROL DE VELOCIDAD DE ESTADO SÓLIDO.

GUARDE ESTAS INSTRUCCIONES
