Manual de LAS 10323

USO ADECUADO DEL PRODUCTO

El sistema de amarre para motocicletas está diseñado para montar una motocicleta durante el transporte en un remolque para motocicletas que tenga un carril para ruedas.
Este sistema de amarre no está diseñado para ser utilizado por niños o personas con capacidades mentales limitadas o sin experiencia y/o carencia de los conocimientos especializados necesarios. Los niños deben mantenerse alejados de él.
Este sistema de amarre no está diseñado para uso comercial.
El uso adecuado también incluye la observación de toda la información contenida en estas instrucciones, especialmente la observancia de las notas de seguridad. Cualquier otro uso se considera inadecuado y puede provocar daños materiales y personales. EAL GmbH no se hace responsable de los daños que se produzcan debido a un uso inadecuado.

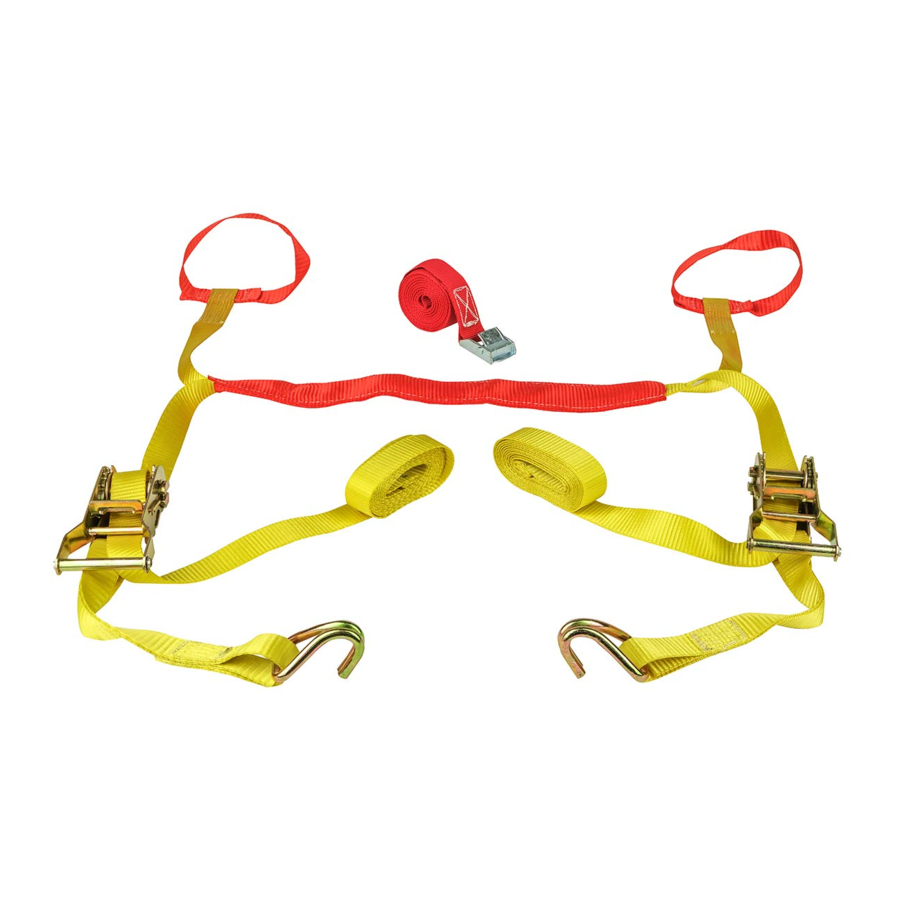

ALCANCE DE LA ENTREGA

1 x Correa tensora con cierre de sujeción
ya premontado:
2 correas tensoras con bucles para manillar, trinquete con ganchos en J y protector de depósito
1 x Instrucciones de uso

ESPECIFICACIONES

Correa tensora con cierre de sujeción:
fuerza de tracción máx. 250 kg, aprox. 2,5 m de largo, 2,5 cm de ancho
Correa tensora con trinquete y ganchos en J: fuerza de tracción máx. 1300 kg, aprox. 3,5 m de largo, 2,5 cm de ancho
Material:
Trinquete, gancho: acero Q235 (S235)
Cierre de abrazadera: aleación de zinc
Cinturón con cierre de abrazadera: PP
Cinturón con trinquete, bucle, cubierta del cinturón: PES
Bolsa: PVC mit tela Oxford

INSTRUCCIONES DE USO

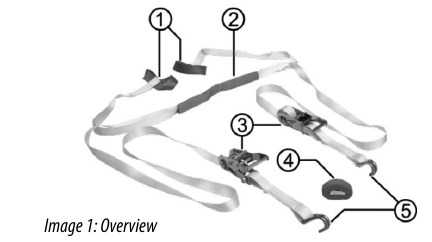

DESCRIPCIÓN GENERAL

1. Bucles del manillar
2. Protector del depósito
3. Trinquete
4. Correa con cierre de sujeción
5. Ganchos en J

MONTAJE

El sistema de amarre para motocicletas consta de dos correas tensoras, cada una con un bucle para el manillar y un trinquete. Las correas tensoras se cruzan en el protector del depósito, véase la imagen 2.

FIJACIÓN DE LA MOTOCICLETA AL REMOLQUE DE TRANSPORTE

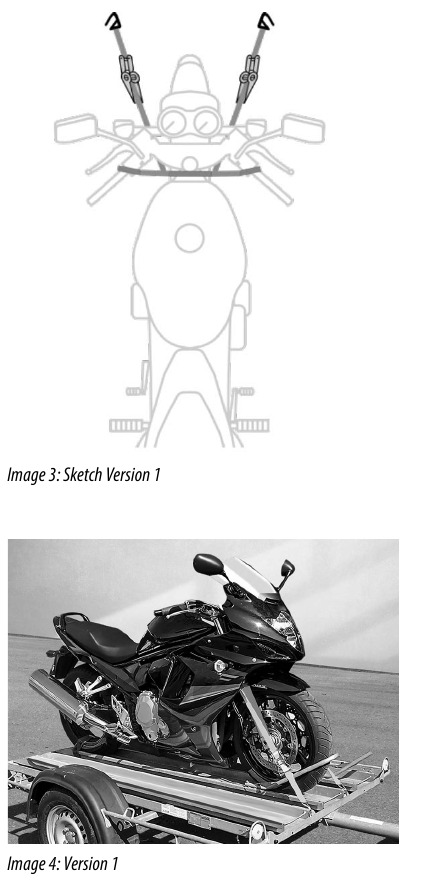

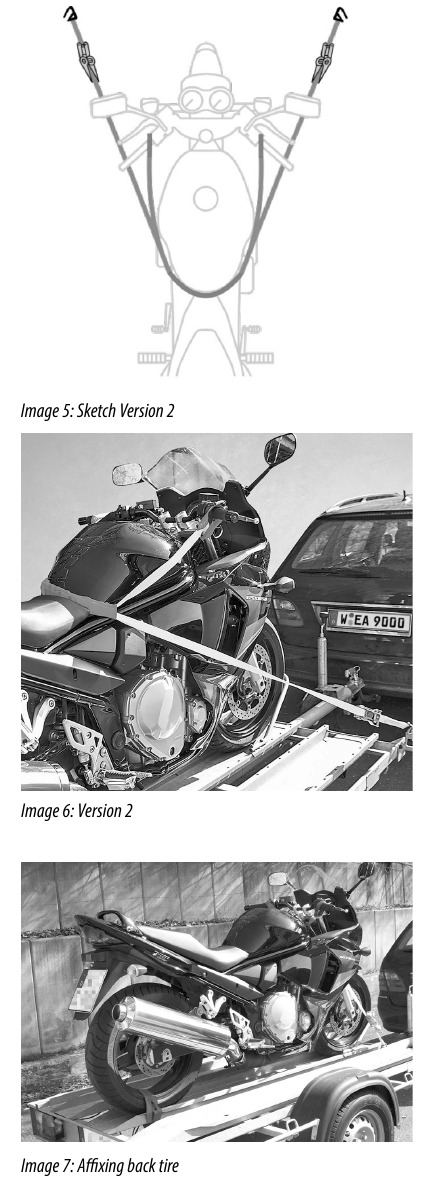

Conduzca su motocicleta directamente hasta la parte delantera del remolque de transporte, hasta que la rueda delantera se ajuste correctamente en el soporte. Seleccione el método de fijación adecuado para su motocicleta, imágenes 3 - 6. Instale el sistema de amarre como se muestra en las imágenes. Apriete las correas tensoras suave y uniformemente con la ayuda de los trinquetes. Utilizando la correa tensora con cierre de abrazadera, fije el neumático trasero de su motocicleta al carril de la rueda del remolque de transporte, imagen 7. Ahora apriete la correa tensora y bloquee el trinquete.

LIBERACIÓN DE LA CORREA TENSORA

Asegúrese de que, al soltar la correa tensora, la motocicleta no se caiga. Existe riesgo de lesiones y el vehículo puede resultar dañado.

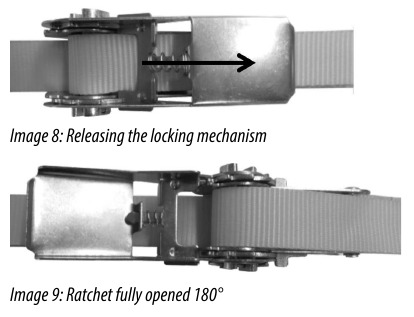

Tire del bloqueo hacia el extremo de la palanca tensora (Figura 8). Sujete firmemente el mecanismo de bloqueo y despliegue el trinquete
por completo (180°) Imagen 8. Con el mecanismo de bloqueo sujeto, el mecanismo de enrollamiento queda libre y puede soltar la correa tensora.

MANTENIMIENTO Y CUIDADO

La sección textil del sistema de amarre no requiere mantenimiento cuando se utiliza de acuerdo con el propósito previsto. Limpie los mecanismos de trinquete después de su uso en exteriores para eliminar la suciedad y el polvo. Lubrique ligeramente el mecanismo de trinquete después de la limpieza con un aceite ligero y fino

NOTAS SOBRE LA PROTECCIÓN DEL MEDIO AMBIENTE

Deseche el embalaje de forma adecuada. Introduzca el cartón y las cajas de cartón en el reciclaje de papel, y la película de plástico en la recogida de material reciclable. Cuando el sistema de amarre alcance su estado de descarte, envejecimiento visible, grietas, cortes o abrasiones, deséchelo de acuerdo con las leyes y reglamentos aplicables en su país.

Los materiales son reciclables. ¡Al reciclar, reutilizar o readaptar equipos antiguos, puede hacer una importante contribución a la protección de nuestro medio ambiente!

INFORMACIÓN DE CONTACTO

EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal, Alemania
+49 (0)202 42 92 83 0
+49 (0) 202 42 92 83 – 160
info@eal-vertrieb.com
www.eal-vertrieb.com

PRECAUCIONES DE SEGURIDAD

• El triángulo de advertencia indica todas las instrucciones que son importantes para la seguridad. Siga siempre estas instrucciones, de lo contrario, podría lesionarse o dañar el dispositivo.
• Los niños no pueden jugar con el dispositivo.
• La limpieza y el mantenimiento del usuario no pueden ser realizados por niños sin supervisión.
• No deje el material de embalaje tirado por ahí. ¡Puede ser un juguete peligroso para los niños!
• ¡Utilice este producto únicamente para el propósito previsto!
• ¡No manipule ni desmonte el dispositivo!
• Para su propia seguridad, utilice únicamente accesorios o piezas de repuesto que estén listados en las instrucciones o cuyo uso sea recomendado por el fabricante.
• ¡No manipule ni desmonte la correa y el trinquete!
• El sistema de amarre solo puede utilizarse para asegurar cargas. El sistema de amarre no puede utilizarse para levantar o remolcar.
• Las correas tensoras no pueden estar anudadas.
• Las correas tensoras no pueden estar retorcidas, siempre deben soportar la carga con todo el ancho de la correa.
• Compruebe las correas tensoras antes de cada uso. No se puede utilizar una correa tensora con desgarros, cortes o daños por abrasión. Deseche inmediatamente dichas correas tensoras.
• Las correas tensoras no pueden colocarse sobre bordes afilados y superficies rugosas.
• No se pueden colocar cargas encima de la correa tensora durante el transporte.
• Guarde el sistema de amarre lejos de fuentes de calor y protéjalo de la exposición prolongada a la luz solar.
• Utilice los cáncamos de amarre existentes para asegurar el sistema de amarre. Asegúrese de que otras partes del vehículo a las que sujete las correas sean adecuadas para ello y muestren suficiente estabilidad.
• Deben colocarse al menos 1,5 vueltas alrededor del trinquete para garantizar una fijación suficiente.
• No se puede exceder la capacidad de amarre permitida.
• Recuerde que las maniobras de arranque y frenado, y la acción del viento pueden resultar en un aumento de las cargas.
• Compruebe el amarre seguro de la carga a intervalos regulares durante el viaje.

SUPERVISIÓN

• Antes de usar, compruebe si la correa tensora tiene posibles daños. En caso de daños en la correa o en las partes metálicas, deje de usar inmediatamente el sistema de amarre.
• Las correas de amarre contaminadas con sustancias agresivas u otras deben examinarse cuidadosamente y comprobarse según sea necesario.
  El uso de tales correas puede ser peligroso.

RETIRADA DEL USO

La correa tensora ya no puede utilizarse en caso de:

• Roturas e cortes de hilo, especialmente cuando son causados por bordes afilados
• Daños en la conexión
• Daños ou deformacións debidas aos efectos da calor
• Daños causados por sustancias agresivas

Los elementos de conexión y tensado ya no pueden utilizarse en caso de:

• Grietas, roturas o signos de corrosión considerable
• Apertura > 0,05 – x en la boca del gancho u otras deformaciones
• Deformación visible y duradera en las piezas de transporte

¡Lea atentamente las instrucciones de uso antes de utilizarlo y observe todas las instrucciones de seguridad!
¡El incumplimiento puede provocar lesiones personales, daños al dispositivo o a su propiedad! ¡Guarde el embalaje original, el recibo de compra, así como estas instrucciones para futuras consultas! Al transferir este producto, transmita también estas instrucciones. Antes de utilizarlo, compruebe que el contenido del paquete esté intacto y completo.
