Manual de INFINITY e INFINITY PLUS de Wren Kitchens

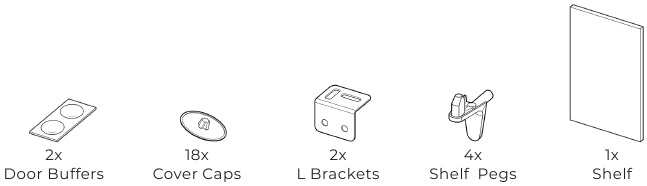

Piezas de la unidad

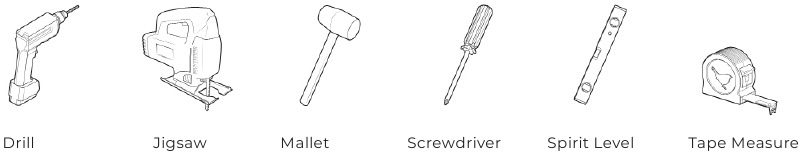

Herramientas necesarias

Recuerde tener cuidado al desembalar. Mantenga su espacio de trabajo limpio, despejado y ordenado mientras trabaja. Esto ayudará a mantener todos los artículos a salvo de cualquier daño. Cualquier cartón o plástico de desecho debe ser aplanado y colocado en el contenedor.

Se necesitará un mínimo de dos personas para levantar la unidad.

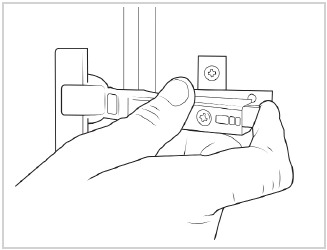

Retirar los frontales

Antes de instalar la unidad, retire cada frontal tirando del cierre de liberación.
Coloque los frontales en el protector de la puerta a lo largo de su longitud más larga.

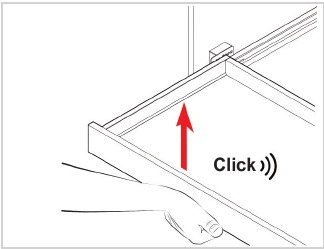

Retirar el cajón

Antes de instalar la unidad, retire el cajón. Esto se hace tirando del cajón hasta el final y luego tirando de la parte delantera del cajón hacia arriba.

Coloque el cajón encima de un trozo de cartón sobrante para protegerlo de daños.

Retirar los accesorios y herrajes

Retire todos los accesorios y herrajes de la unidad y guárdelos en una superficie limpia y nivelada, agrupados por producto. Coloque cualquier estante suelto en el protector de la puerta a lo largo de su longitud más larga.

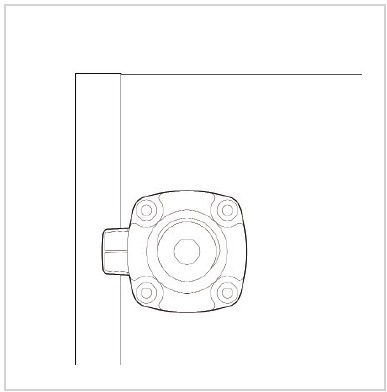

Colocación de los soportes de las patas

Localice los soportes de las patas y colóquelos como se muestra en el diagrama. Asegúrese de que los soportes de las patas estén girados de modo que la pestaña cubra el borde exterior, ya que esto proporciona soporte para el borde de la unidad.

Fijación de las bases de las patas

Asegure cada uno de los soportes de las patas en su lugar con tornillos de 4x15 mm por soporte.

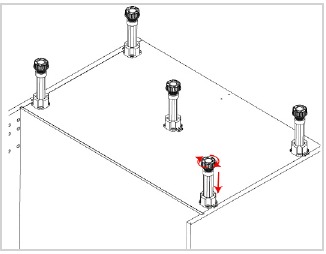

Inserción de las patas

Empuje cada pata firmemente hacia abajo en el soporte de la pata. Ajuste cada pata a 165 mm.
Ajuste las patas a la altura correcta girando en el sentido de las agujas del reloj o en el sentido contrario.

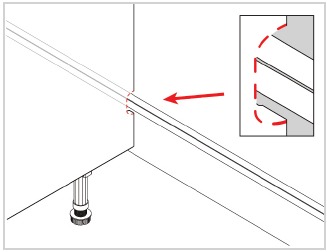

Muescas en los paneles laterales

(cuando sea necesario)
Para permitir cualquier tubería horizontal que corra detrás de la unidad, algunas unidades requerirán que la parte posterior de los lados de la unidad tenga muescas.
Cree una muesca para las tuberías horizontales en la parte posterior de los paneles finales utilizando una sierra de calar.

Levantar la unidad en su lugar

Al levantar la unidad en su lugar, no la incline, ya que esto puede dañar las patas.

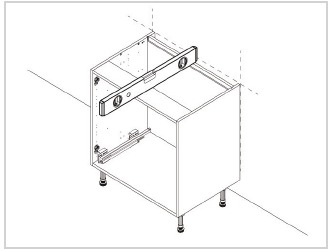

Coloque la unidad contra la pared y alinéela con las marcas de la pared que se habrán dibujado durante la etapa de preparación de la habitación.
Use un nivel de burbuja para asegurarse de que la unidad esté nivelada de adelante hacia atrás, de izquierda a derecha y en diagonal. Ajuste las patas si es necesario.
La altura de la pata se puede ajustar girando el pie de la pata en el sentido de las agujas del reloj o en el sentido contrario.

No se proporcionan tornillos ni tacos para fijar la unidad a la pared.
Esto se debe a las variaciones en la construcción de la pared.

Antes de perforar la pared, DEBE verificar si hay servicios ocultos o tuberías dentro de las paredes.

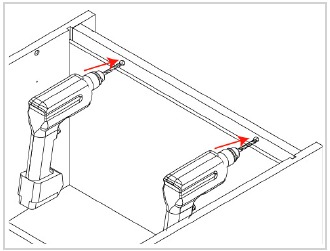

Perforación de los orificios guía

Perfore 2 orificios guía a través del panel posterior, asegurándose de marcar ligeramente la pared para indicar dónde se deben colocar las fijaciones de la pared. Los orificios deben ubicarse según el diagrama, 1/3 desde cada lado y cerca de la parte superior de la unidad.
Para obtener orientación sobre la fijación de pared adecuada para cada tipo de pared, consulte la "Guía de preparación de la habitación".
Una vez completado, levante y aleje la unidad de la pared.
Usando cada orificio guía, perfore un orificio que se adapte a la fijación. Coloque la fijación de pared dentro del orificio.
Levante y vuelva a colocar la unidad, asegurándose de que esté nivelada y en línea con las marcas de la pared.

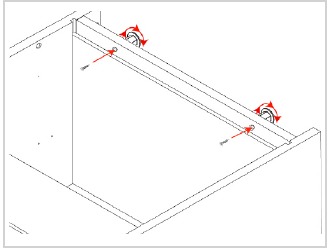

Inserción de los tapones espaciadores

Coloque los tapones espaciadores entre la pared y la parte posterior de la unidad, donde se encuentran los orificios.
Desenrolle hasta que los tapones espaciadores toquen tanto el panel posterior de la unidad como la pared.
Inserte los tornillos en los orificios perforados y apriete contra la pared.

Fijación a unidades adyacentes

Sujete las dos unidades, comprobando que los bordes frontales estén nivelados y al ras.
Usando los tornillos provistos, se debe fijar un tornillo de 1x30 mm en cada esquina del lado de la unidad.
Los tornillos se pueden ocultar colocándolos detrás del estante o detrás de las placas de bisagra. Las tapas de cubierta se pueden usar para ocultar cualquier cabeza de tornillo visible que quede.

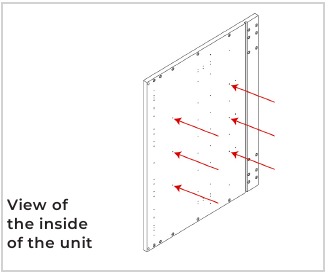

Búsqueda de la altura del estante

Coloque las clavijas del estante en los orificios pretaladrados. El estante se puede colocar en 3 alturas diferentes, como se muestra en el diagrama.

Colocación del estante en posición

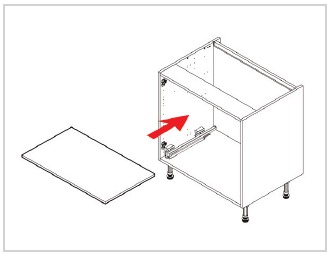

Coloque el estante en posición de modo que el pasador de cada clavija del estante se inserte en los orificios pretaladrados.
El estante tocará el panel posterior cuando se instale, si hay un espacio entre el panel posterior y el estante, entonces se ha instalado al revés y debe girarse.

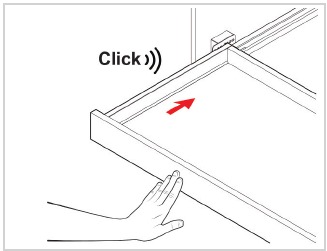

Inserción del cajón

Deslice el cajón sobre los corredores, asegúrese de que el mecanismo del corredor y la línea de ranura de los lados del cajón estén alineados.
Empuje el cajón hacia atrás dentro de la unidad. Después de que se haya colocado en los corredores; debería escuchar un clic.

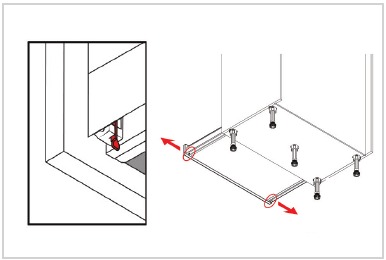

Ajuste horizontal del frontal del cajón

Use los clips de fijación, que se encuentran debajo de la parte delantera del cajón, para ajustar los cajones.

1. Presione los clips de fijación hasta la mitad para que se encuentren con los corredores en la parte inferior del cajón.
2. Deslice el cajón hacia la izquierda o hacia la derecha para ajustarlo.
3. Suelte los clips de fijación en ambos lados del cajón para bloquear el frontal en su lugar.

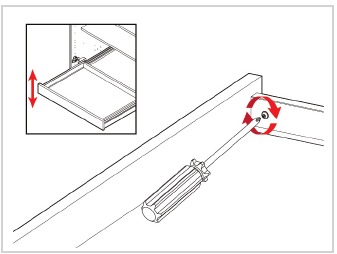

Ajuste de la altura del frontal del cajón

Para ajustar la altura del frontal, use un destornillador para aflojar los tornillos en ambos lados del interior de la caja del cajón.
Ajuste la altura del frontal, luego vuelva a apretar los tornillos para bloquear.
Empuje las tapas de cubierta suministradas en las cabezas de los tornillos de ajuste.

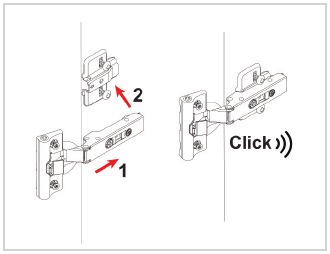

Fijación del frontal

El frontal debe volver a fijarse a la unidad enganchando las bisagras en las placas de bisagra. La barra de la bisagra debe colocarse en los ganchos de la placa de bisagra. Luego, la parte posterior de la bisagra se empuja hacia la placa de bisagra hasta que haga clic.

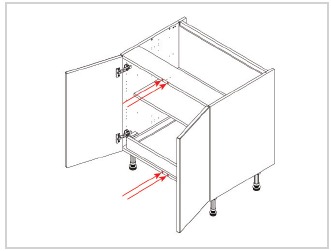

Adición de los amortiguadores de puerta

Coloque 1x amortiguador de puerta en las esquinas superior e inferior de la unidad, como se ilustra en la imagen.

Para la alineación de la puerta, revise la siguiente guía de instalación:
Puerta - Ajuste de la bisagra frontal de la puerta

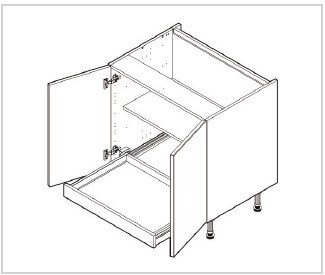

Limpieza de la unidad

Finalmente, la unidad debe limpiarse a fondo para eliminar cualquier residuo que pueda haberse acumulado durante la instalación.

Guarde los clips del zócalo y los tornillos de 15 mm restantes.
Estos se utilizarán más adelante al fijar el zócalo.
