Manual de LAS 10607
USO PREVISTO
La rampa de carga plegable está diseñada para cargar motocicletas y scooters. Cuando se utilizan dos rampas de carga, se pueden cargar cortacéspedes con conductor, quads, sillas de ruedas y maquinaria de construcción pequeña. Cuando está plegada, la rampa también se puede utilizar como rampa de instalación para coches.
Este dispositivo no está diseñado para ser utilizado por niños y personas con capacidades mentales limitadas o personas sin experiencia y/o conocimiento. Se debe supervisar a los niños para asegurarse de que no jueguen con el dispositivo.
El dispositivo no está destinado para uso comercial.
Cualquier otro uso o modificación del dispositivo se considera un uso inadecuado y conlleva riesgos considerables. EAL GmbH no acepta ninguna responsabilidad por los daños causados como resultado de un uso inadecuado.
ALCANCE DE LA ENTREGA
1x Rampa de carga, plegable con asa de transporte
1x Base de rampa con cadena de seguridad
1x Tope de rueda
4x Tornillo M10 x 20 con contratuerca (premontado)
2 x Tornillo para M8 x 40 con tuerca y arandela
2 x Tornillo para M8 x 20 con tuerca y arandela
2 x Tornillo para M8 x 15 con arandela
1 x Tornillo para M6 x 16 con tuerca y arandela
ESPECIFICACIONES
| Carga útil máxima: | 800 kg cuando está plegada | Altura de carga: | aprox. 102 cm |
| 250 kg | Altura de la rampa de instalación: | aprox. 18 cm | |
| Tamaño (L x An x Al): | aprox. 200 x 26 x 5 cm | Ancho máximo del neumático: | 225 mm |
| cuando está plegada | aprox. 90 cm con ángulo de carga | Peso: | aprox. 14 kg |
| Material: | Acero |
INSTRUCCIONES DE FUNCIONAMIENTO INSTALACIÓN
Coloque la rampa de carga plegada en el lateral y suelte el asa de transporte. Despliegue la sección superior. Fije la base de la rampa utilizando 2 tornillos M8 x 40, 2 tornillos M8 x 20 y arandelas y tuercas a la sección superior de la rampa, véase la Figura 1. Los puntales laterales de la carga deben estar orientados hacia abajo. Véanse las Figuras 3 y 4.
Fije la cadena de seguridad utilizando el tornillo M6 x 16 y la arandela con tuerca al extremo de la base de la rampa.

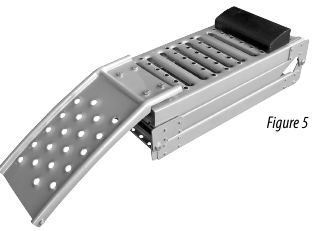

Para su uso como rampa de instalación, fije también el tope de rueda utilizando 2 tornillos M8 x 15 y arandelas con tuercas a la última barra transversal de la sección superior antes de la junta. El lado empinado del tope de rueda debe apuntar en la dirección de la junta, véase la Figura 5.
USO COMO RAMPA DE CARGA
PREPARACIÓN:

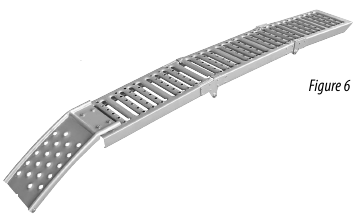

Despliegue la rampa de carga por completo, véase la Figura 6. Coloque la rampa de carga con la base de la rampa en la plataforma. Si desea cargar un vehículo de doble vía, coloque las rampas para que se correspondan con el ancho de vía del vehículo que desea cargar, con la base de la rampa en la plataforma. Alinee las rampas para que queden paralelas.
Asegure las rampas de carga con la cadena de seguridad para evitar que se deslicen.
CARGA:
Conduzca el vehículo que se va a cargar directamente hasta la rampa de carga. Compruebe que las ruedas forman una línea con la rampa. Si este es el caso, conduzca lenta y uniformemente sobre la rampa hasta la plataforma.
Al subir a la rampa, evite frenar o arrancar bruscamente.
USO COMO RAMPA DE INSTALACIÓN
PREPARACIÓN:
Pliegue la rampa de carga. Monte el tope de rueda como se ha descrito anteriormente.
Coloque la rampa recta, con la base de la rampa delante de las ruedas del vehículo. Compruebe que los faldones delanteros, los alerones y otras partes del vehículo no puedan entrar en contacto con la rampa. Empuje las rampas contra las ruedas.
CONDUCCIÓN SOBRE LAS RAMPAS
Busque una segunda persona que le ayude con las indicaciones. Conduzca con cuidado sobre la rampa y hasta los topes de rueda. Conduzca lentamente, de lo contrario existe el riesgo de pasar por encima de los topes de rueda, lo que provocará daños en el vehículo. Si observa que la conducción ha provocado que una rampa se deslice, deténgase inmediatamente y compruebe si puede retroceder sin riesgos. Si es así, retroceda y realinee las rampas. Cuando el vehículo esté en las rampas, asegúrelo para evitar que se aleje rodando (active el freno de estacionamiento, meta una marcha, ponga los automáticos en „P", coloque cuñas debajo de las ruedas).
MANTENIMIENTO Y CUIDADO
MANTENIMIENTO:
Antes de cada uso, compruebe que las conexiones de los tornillos estén apretadas. Compruebe que la rampa de carga no tenga grietas ni deformaciones.
CUIDADO:
Lubrique las juntas regularmente con aceite, por ejemplo, aceite para bicicletas. Repare inmediatamente los daños en la pintura para evitar la corrosión.
INFORMACIÓN DE CONTACTO
EAL GmbH
Otto-Hausmann-Ring 107
+49 (0)202 42 92 83 0
info@eal-vertrieb.com
42115 Wuppertal, Germany
+49 (0) 202 42 92 83 – 160
www.eal-vertrieb.com
INSTRUCCIONES DE SEGURIDAD
- ¡Mantenga a los niños alejados y no permita que utilicen este dispositivo!
- ¡Utilice este producto solo según lo previsto!
- ¡No manipule ni desmonte el dispositivo!
- Para su propia seguridad, utilice únicamente los accesorios y piezas de repuesto que se indican en estas Instrucciones o que recomienda el fabricante.
- La rampa de carga plegable no es adecuada para aumentar la carga útil de una rampa existente
Uso como rampa de carga
- Utilícela solo como rampa de carga para descargar y cargar en superficies duras y uniformes.
- No exceda la carga útil máxima de 250 kg. Observe la carga útil máxima del portón trasero y de la plataforma (consulte el manual de su vehículo).
- Mantenga las manos, los pies, las herramientas u otros dispositivos alejados de las rampas. No se acueste debajo de la rampa.
- No utilice una rampa dañada o que no funcione completamente. Haga que un taller autorizado o el fabricante repare una rampa dañada.
- No exceda la altura de la plataforma de 102 cm.
- Asegure siempre la base de la rampa con la cadena de seguridad para evitar que se deslice.
- Mantenga la rampa limpia de agua, barro y aceite.
- La rampa no es adecuada para ruedas o cadenas de acero.
- Los remolques solo pueden cargarse/descargarse cuando están enganchados a un vehículo. Baje los soportes.
- Asegure el vehículo que se va a cargar para evitar que se aleje rodando (meta una marcha, ponga los automáticos en P, active el freno de estacionamiento, coloque cuñas debajo de las ruedas).
- Conduzca siempre recto sobre la rampa y manténgase centrado. Al cargar vehículos de doble vía, preste atención al ancho de vía y alinee las rampas para que queden paralelas.
- Al subir a la rampa, evite frenar o arrancar bruscamente.
Uso como rampa de instalación
- Utilice la rampa de instalación solo en superficies duras y uniformes que no sean resbaladizas.
- No exceda la carga útil máxima de 800 kg.
- No utilice una rampa dañada o que no funcione completamente. Haga que un taller autorizado o el fabricante repare una rampa dañada.
- Mantenga la rampa limpia de agua, barro y aceite.
- Asegure el vehículo para evitar que se aleje rodando (meta una marcha, ponga los automáticos en P, active el freno de estacionamiento, coloque cuñas debajo de las ruedas).
- No utilice ningún otro equipo de elevación junto con la rampa.
¡Lea atentamente las instrucciones de funcionamiento antes del uso inicial y observe todas las notas de seguridad! ¡Guarde el embalaje original, el comprobante de compra y estas instrucciones para futuras consultas! ¡No observar esto puede provocar lesiones personales, daños en el dispositivo o en su propiedad! ¡Antes del uso inicial, compruebe el contenido del embalaje para asegurarse de que está en perfectas condiciones y completo!
