Manual de la ONU V-Sol

Introducción del producto

Descripción del producto

La ONU de modo dual 1GE cumple con los requisitos de velocidad de banda ancha FTTO (oficina), FTTD (escritorio), FTTH (hogar) de los operadores de telecomunicaciones, acceso de banda ancha SOHO, videovigilancia y otros requisitos y diseño de productos Gigabit Ethernet EPON/GPON. Se basa en una tecnología EPON/GPON madura y estable, rentable, de alta fiabilidad, fácil gestión, flexibilidad de configuración y buenas garantías de calidad de servicio (QoS). Cumplen totalmente con las normas técnicas GPON y EPON, como ITU-T G.984.x, IEEE802.3ah, etc. La ONU de modo dual puede detectar e intercambiar el modo PON automáticamente.

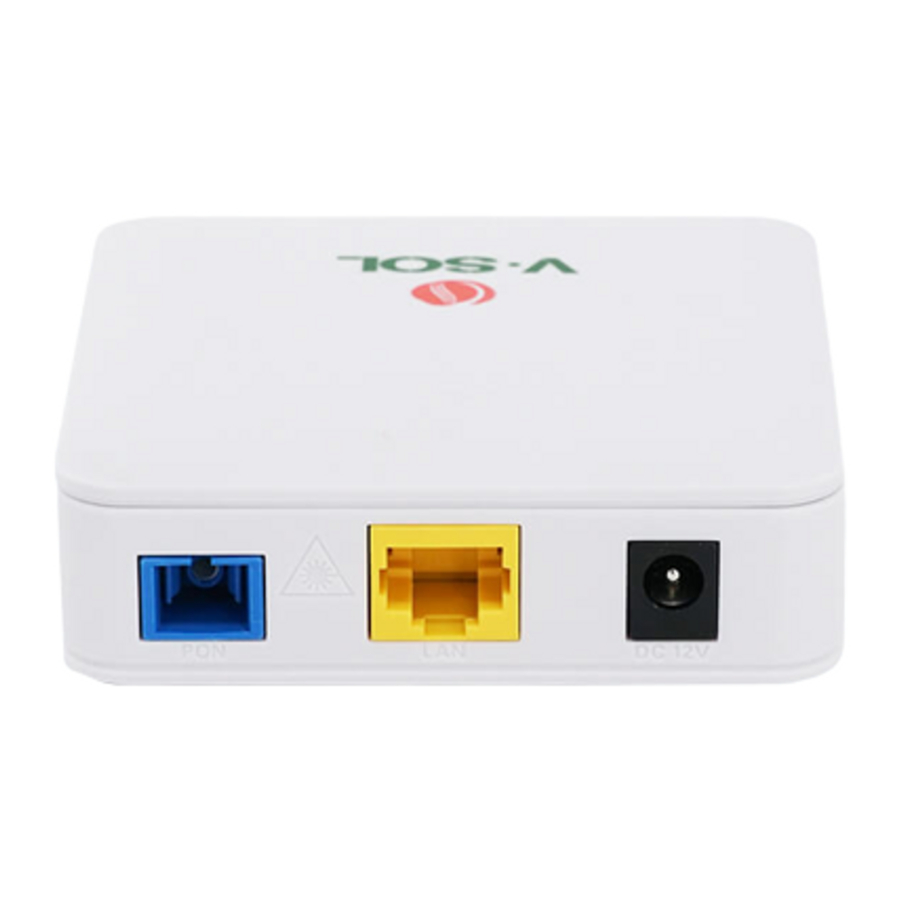

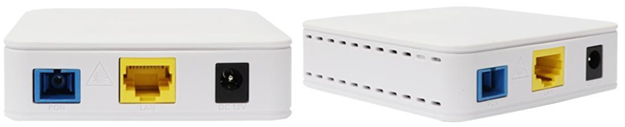

Figura 1-1: ONU de modo dual 1GE

Características especiales

Tecnología integrada de detección automática, configuración automática y actualización automática del firmware.
Soporta la configuración y el mantenimiento remotos de OAM/OMCI.
Soporta VLAN enriquecida, servidor DHCP y función de multidifusión de indagación IGMP.
Totalmente compatible con OLT basado en chipset Broadcom/PMC/Cortina.
Soporta la función NAT, Firewall.
Soporta el modo puente y router.

Parámetros técnicos

Diagrama de aplicación

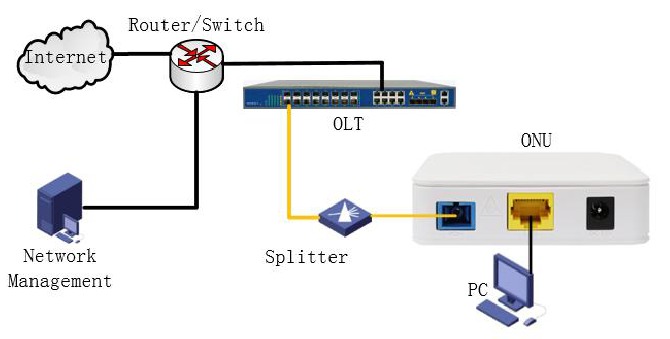

Figura 1-2: Diagrama de aplicación

Descripción del panel

Panel de interfaz/botones

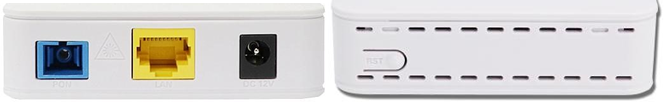

Figura 1-3: Panel de interfaz/botones

Panel de indicación
Figura 1-4: Panel de indicación

Instalación rápida

Contenido del embalaje estándar

Cuando reciba nuestro producto, compruebe cuidadosamente que nuestros productos no tengan algún defecto. Si hay algún problema con el envío, póngase en contacto con el transportista; si hay otros daños o faltan algunas piezas, póngase en contacto con el distribuidor.

Instalación rápida

1. Conexión del cable de fibra óptica a la unidad.
   1. Retire la tapa protectora de la fibra óptica.
   2. Limpie el extremo de la fibra óptica con un limpiador de extremos de fibra óptica.
   3. Retire la tapa protectora de la interfaz óptica de la ONU (interfaz PON). Conecte la fibra al puerto PON de la unidad.
      Nota: Cuando mida la potencia óptica antes de conectarse a la ONU, se recomienda utilizar un medidor de potencia en línea PON.
      Durante la conexión, tenga en cuenta lo siguiente:
      Mantenga limpios el conector óptico y la fibra óptica.
      Asegúrese de que no haya dobleces pronunciadas en la fibra y de que el diámetro de flexión sea superior a 6 cm. De lo contrario, la pérdida de señal óptica puede aumentar, hasta el punto de que la señal puede no estar disponible.
      Cubra todos los puertos ópticos y conectores con una tapa protectora para protegerlos contra el polvo y la humedad cuando no se utilice la fibra.
2. Aplique alimentación a la unidad. Pulse el botón de encendido.
3. Después de encender la ONU, los indicadores deben encenderse como para un funcionamiento normal. Compruebe si el LED de estado de la interfaz PON (PON) está encendido continuamente. Si lo está, la conexión es normal; de lo contrario, hay un problema con la conexión física o el nivel óptico en cualquiera de los extremos. Esto puede ser causado por una atenuación excesiva o insuficiente sobre la fibra óptica. Consulte la sección Descripción del diseño de este manual de instalación para conocer la actividad normal de los LED.
4. Compruebe todos los niveles de señal y servicios en todos los puertos de comunicación de la ONU.

Ajuste de la instalación de la unidad
Instalación de la ONU en una superficie horizontal (sobremesa)
Coloque la ONU en una superficie de trabajo limpia, plana y resistente. Debe mantener la holgura para todos los lados de la unidad a más de 10 cm para la disipación de calor.

Instalación de la ONU en una superficie vertical (colgada en la pared)
Puede instalar la ONU en una superficie vertical utilizando los orificios de montaje en la parte inferior del chasis de la ONU y dos tornillos para madera de cabeza plana.

1. Inserte los tornillos en la pared. Las posiciones de los tornillos deben estar en la misma línea horizontal y la distancia entre ellos debe ser de 145 mm. Reserve al menos 6 mm entre las cabezas de los tornillos y la pared.
2. Cuelgue la ONU en los tornillos a través de los orificios de montaje.

Configuración

Después de finalizar la configuración básica de la conexión, puede utilizar su función básica. Para satisfacer los requisitos de servicio de individualización, esta carta proporciona la modificación de los parámetros del usuario y la descripción de la configuración de la individualización.
Este modelo de ONU está diseñado como SFU (unidad familiar individual, modo puente), no hay WAN en modo puente en la ONU. Cuando funciona en modo puente, la VLAN del puerto LAN debe ser configurada por la OLT. Cuando funciona en modo router, puede configurarlo a través de su gestión web.

Inicio de sesión

El dispositivo se configura mediante la interfaz web. Los siguientes pasos le permitirán iniciar sesión:

1. Confirme "Instalación rápida" para instalar;
2. La IP predeterminada del dispositivo es 192.168.1.1;
3. Abra su navegador web, escriba la IP del dispositivo en la barra de direcciones;
4. Se le pedirá que introduzca el nombre de usuario y la contraseña. Introduzca el nombre de usuario y la contraseña de inicio de sesión predeterminados.
   De forma predeterminada, hay dos niveles de usuario para la gestión. El nombre de usuario de nivel de administración es "admin", la contraseña es "stdONUi0i". El nombre de usuario de nivel normal es "user", la contraseña es "user".

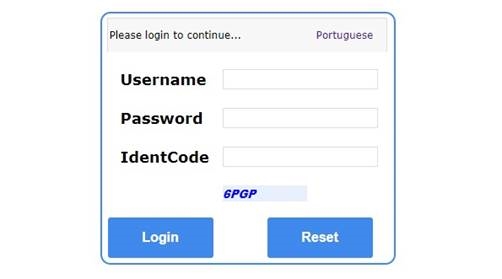

   Figura 3-1: Inicio de sesión

   Por seguridad, se le pedirá que modifique la contraseña después de haber iniciado sesión con la contraseña predeterminada. La nueva contraseña debe cumplir los requisitos que se muestran en la página web. Después de enviarla, se le pedirá que inicie sesión con la nueva contraseña.
   Figura 3-2: Cambiar contraseña


Estado

Esta parte muestra la información principal del producto.

Información del dispositivo
Esta página muestra la información básica del dispositivo, como el modelo de dispositivo, la versión de hardware, la versión de software, el PON SN, el modo PON, etc.

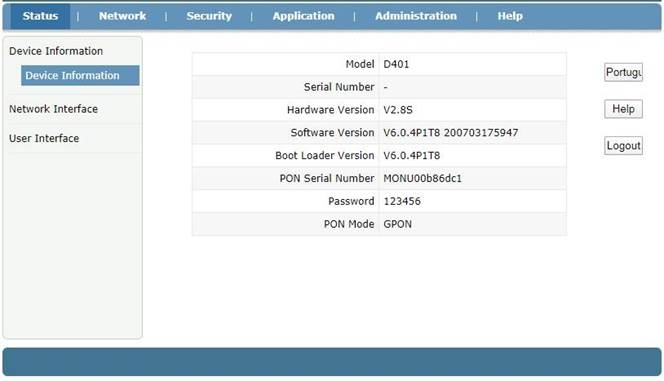

Figura 3-3: Información del dispositivo

Interfaz de red
Conexión WAN
Esta página muestra la información de la conexión WAN que ha configurado.

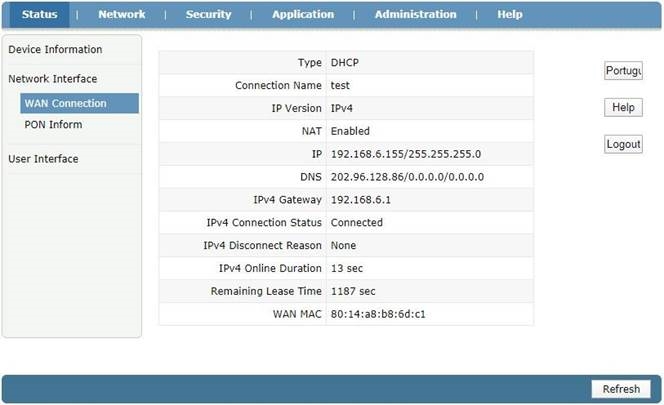

Figura 3-4: Conexión WAN

Información de PON
Esta página muestra la información de PON, como el estado de PON, la potencia de entrada, la potencia de salida y el voltaje, la corriente y la temperatura del módulo óptico.

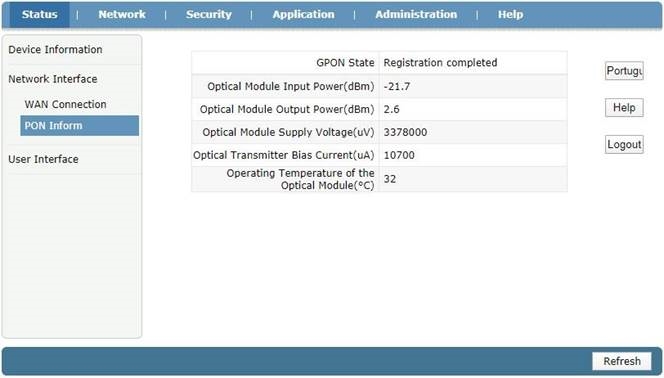

Figura 3-5: Información de PON

Interfaz de usuario
Esta página muestra la información del puerto Ethernet, incluyendo el estado del puerto, la dirección MAC y las estadísticas.

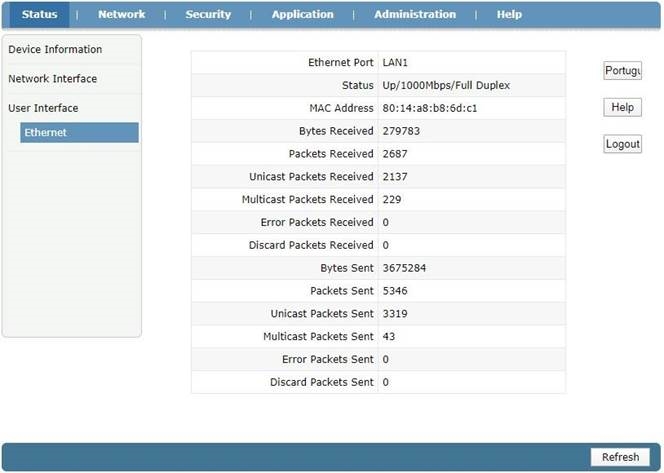

Figura 3-6: Información de Ethernet

Red

Internet
Esta página permite al usuario configurar la conexión WAN en modo router. Aquí sólo puede configurar las conexiones WAN en modo ruta. La configuración predeterminada del dispositivo es el modo puente (sin ninguna WAN).

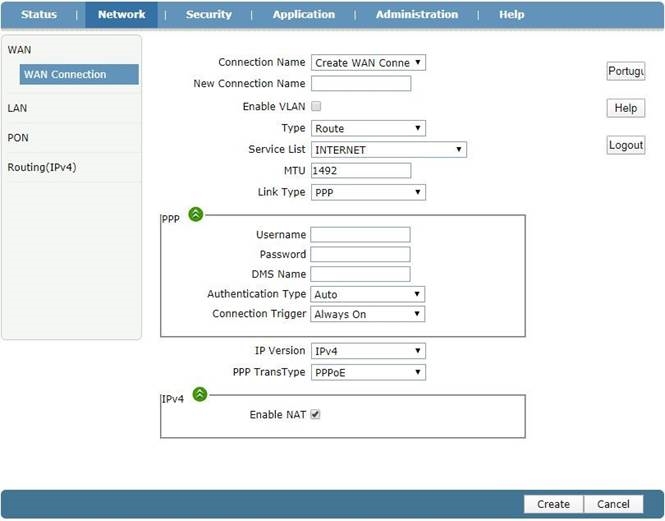

Figura 3-7: Conexión WAN

LAN
Esta página permite la gestión de la dirección IP de la ONU, la gestión dinámica de direcciones, incluyendo la distribución dinámica de direcciones y la distribución de parámetros relevantes, como el tiempo de concesión, el rango de direcciones, el proxy DHCP, etc.

Servidor DHCP
Esta página contiene la dirección IPv4 de la LAN y las configuraciones del servidor DHCP de la LAN.

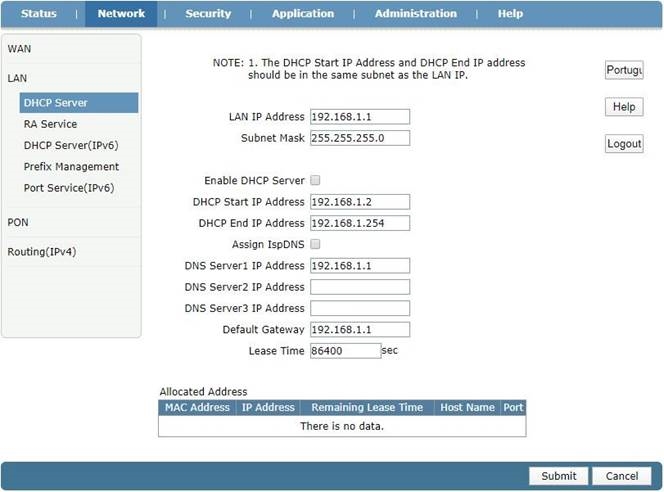

Figura 3-8: Configuración de la dirección IPv4 de la LAN

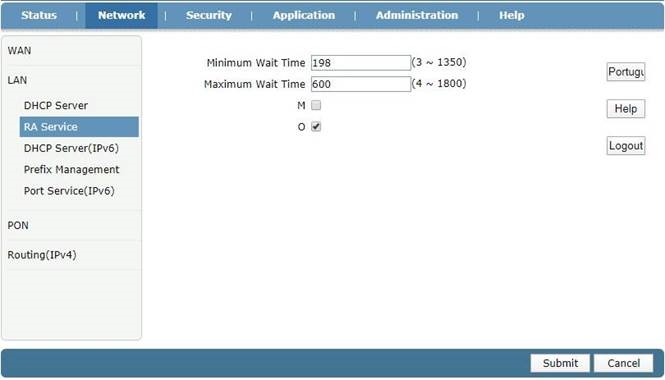

Servicio RA
Esta página muestra la configuración de RA.
Figura 3-9: Configuración de RA

Servidor DHCP (IPv6)
Esta página contiene la dirección IPv6 de la LAN y las configuraciones del servidor DHCP de la LAN.

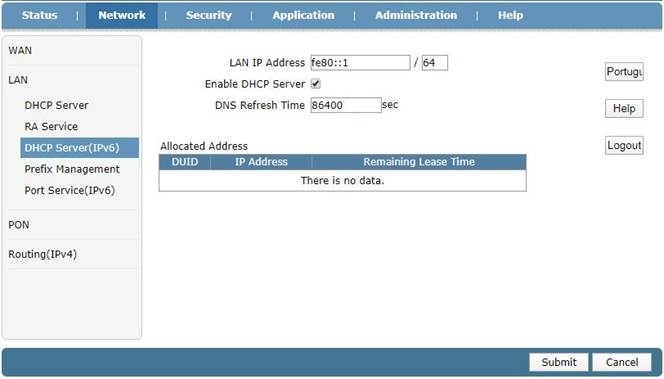

Figura 3-10: Configuración de la dirección IPv6 de la LAN

Gestión de prefijos
Esta página se utiliza para configurar los parámetros del prefijo IPv6.

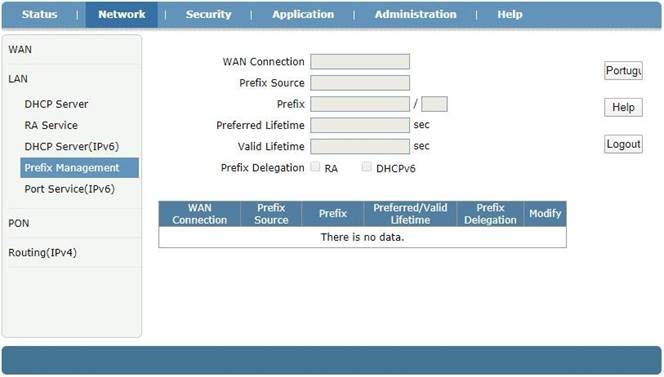

Figura 3-11: Gestión de prefijos

Servicio de puerto (Ipv6)
Esta página se utiliza para configurar la función DHCPv6 y RA del puerto LAN.

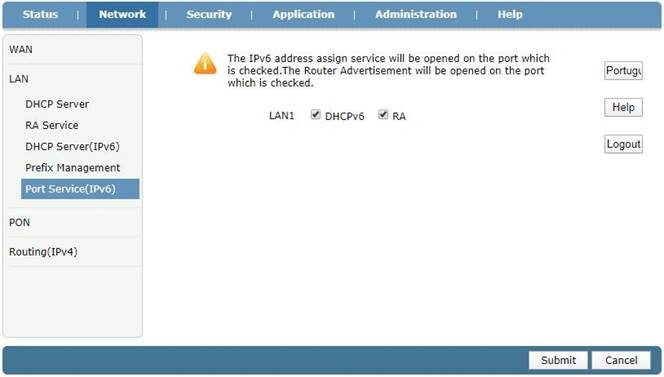

Figura 3-12: Servicio de puerto (IPv6)

Ajustes de PON
LOID
Esta página permite al usuario configurar el LOID y la contraseña que se utilizan para registrarse en la OLT.

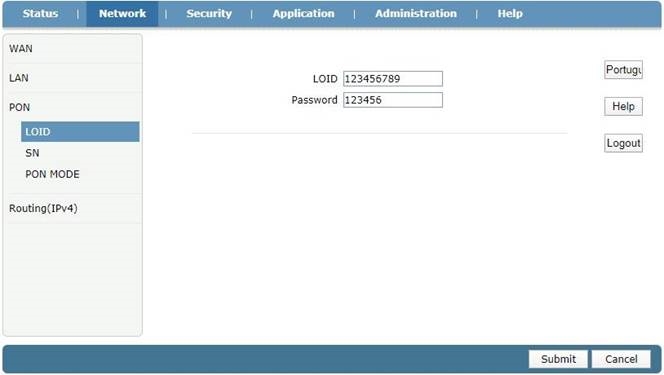

Figura 3-13: Ajustes de LOID

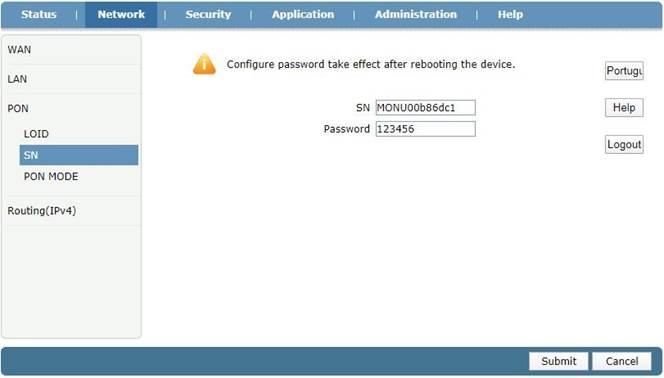

SN
Esta página permite al usuario configurar el GPON SN y la contraseña que se utilizan para registrarse en la OLT.
Figura 3-14: Ajustes de GPON SN

Modo PON
Esta página permite al usuario configurar el modo PON cuando se conecta al sistema correspondiente.
AUTO: La ONU detectará el modo PON y cambiará al modo PON adecuado.
GPON: La ONU funcionará en modo GPON.
EPON: La ONU funcionará en modo EPON.

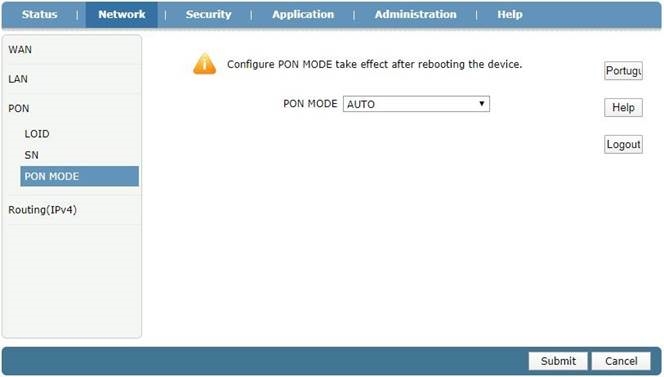

Figura 3-15: Modo PON

Enrutamiento (Ipv4)
Puerta de enlace predeterminada
Esta página permite al usuario configurar la puerta de enlace predeterminada de la ONU. Sólo es necesario especificar la conexión WAN que está conectada a la puerta de enlace.

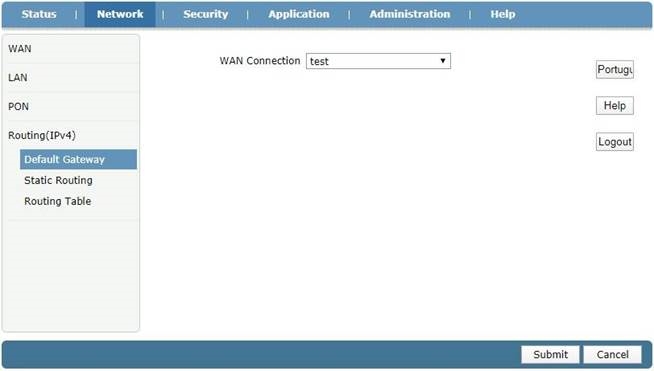

Figura 3-16: Puerta de enlace predeterminada

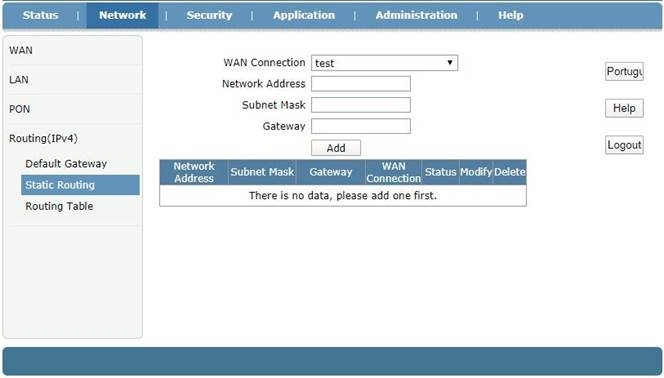

Enrutamiento estático
Esta página permite al usuario especificar una conexión WAN como interfaz de ruta y, a continuación, configurar la IP de destino, la máscara y la puerta de enlace.
Figura 3-17: Enrutamiento estático

Tabla de enrutamiento
Esta página muestra las reglas de enrutamiento IP.

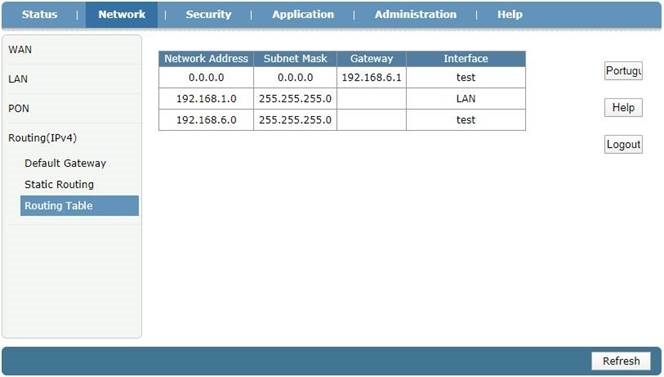

Figura 3-18: Tabla de enrutamiento

Seguridad

Firewall
Esta página permite al usuario configurar la protección anti-hacking y el nivel del firewall (IPv4). El usuario también puede establecer reglas de firewall personalizadas.

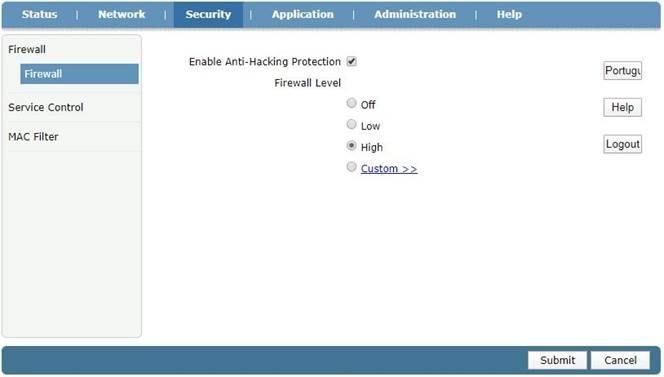

Figura 3-19: Nivel de Firewall

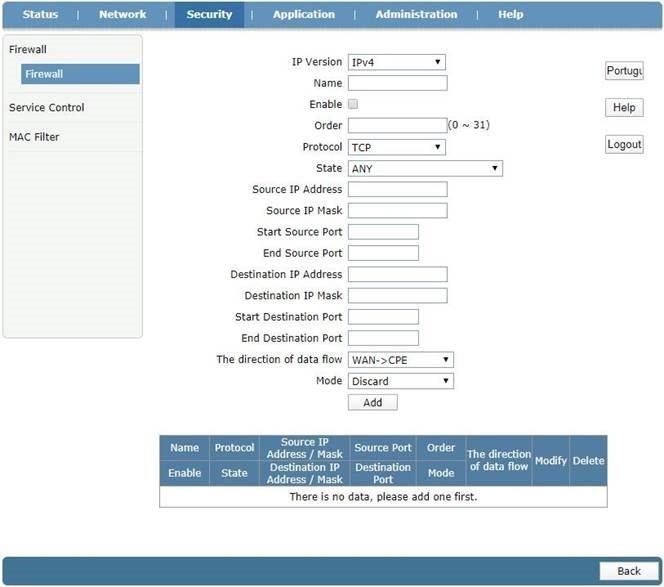

Figura 3-20: Regla de Firewall Personalizada

Control de servicio
Esta página permite al usuario configurar reglas de filtro IP.

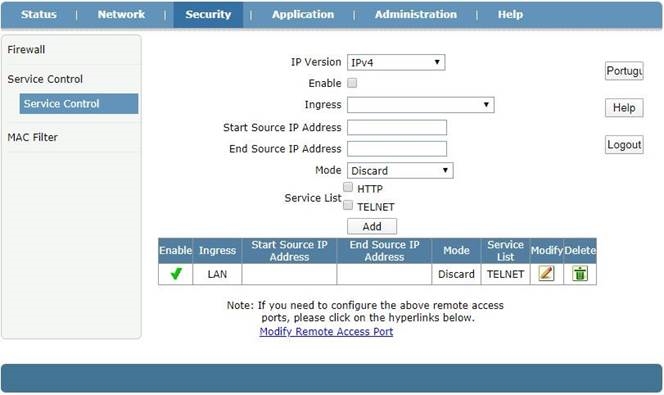

Figura 3-21: Control de servicio

El usuario también puede configurar el puerto de acceso remoto para diferentes servicios, como http y telnet.

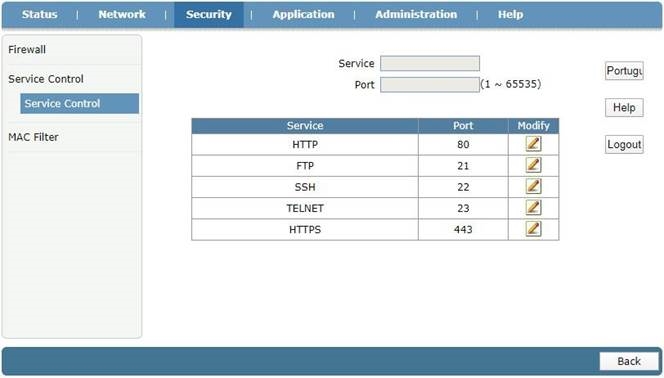

Figura 3-22: Puerto de acceso remoto

Filtro MAC
Esta página permite al usuario establecer los parámetros relevantes de la función de filtro MAC. La tabla mostrará las reglas de filtro MAC una vez que se complete la configuración.

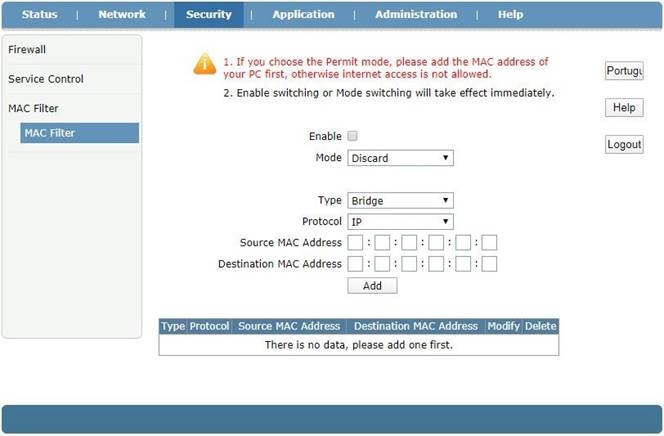

Figura 3-23: Filtro MAC

Aplicación

Multicast
Modo IGMP
Esta página permite al usuario habilitar o deshabilitar el snooping IGMP.

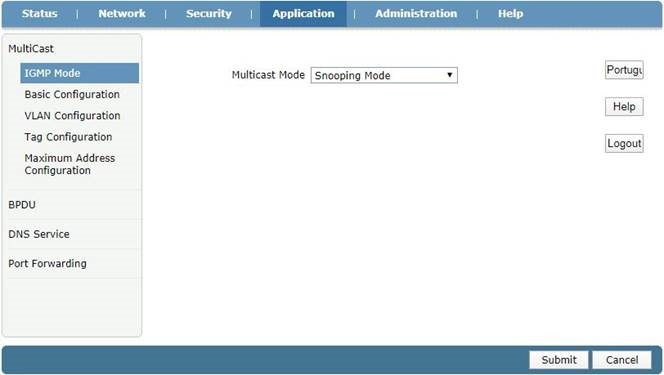

Figura 3-24: Modo IGMP

Configuración básica
Esta página permite al usuario configurar la configuración básica de IGMP, incluido el tiempo de antigüedad de multidifusión y la no salida rápida.

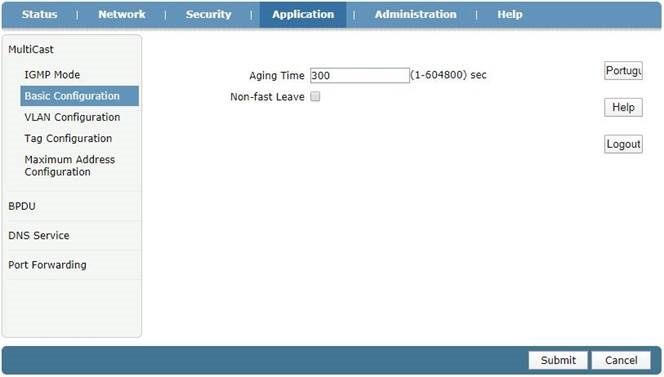

Figura 3-25: Configuración básica de IGMP

Configuración de VLAN
Esta página permite al usuario configurar la VLAN de multidifusión para el puerto. Si la VLAN WAN no es la misma que la VLAN LAN, significa que la VLAN de multidifusión se traducirá.

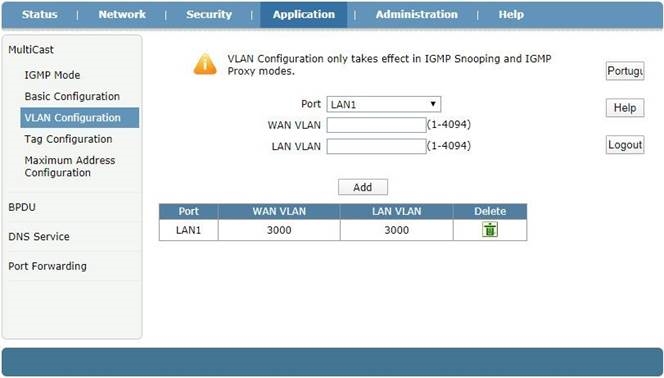

Figura 3-26: VLAN de multidifusión

Configuración de etiquetas
Esta página permite al usuario configurar el modo sin etiquetar de la VLAN de multidifusión.

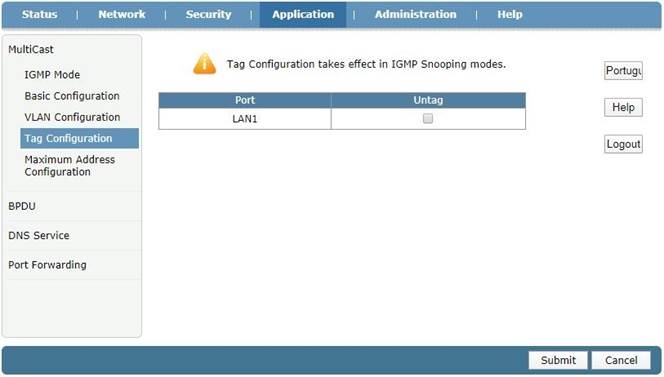

Figura 3-27: Configuración de etiquetas

Configuración de dirección máxima
Esta página permite al usuario configurar la dirección de multidifusión máxima.

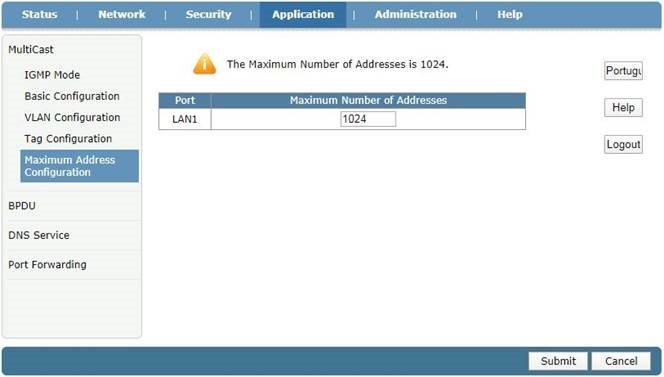

Figura 3-28: Configuración de dirección máxima

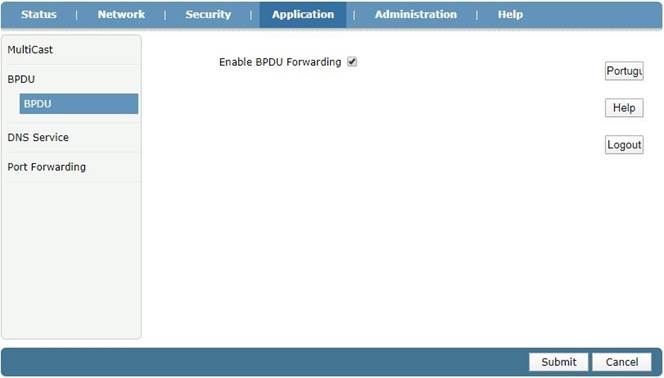

BPDU
Esta página permite al usuario habilitar o deshabilitar el reenvío de RSTP BPDU (Bridge Protocol Data Unit).
Figura 3-29: Reenvío de BPDU

Servicio DNS
Nombre de dominio
Esta página permite al usuario configurar el nombre de dominio de la ONU. Los usuarios pueden acceder a la página web de la ONU mediante este nombre de dominio.

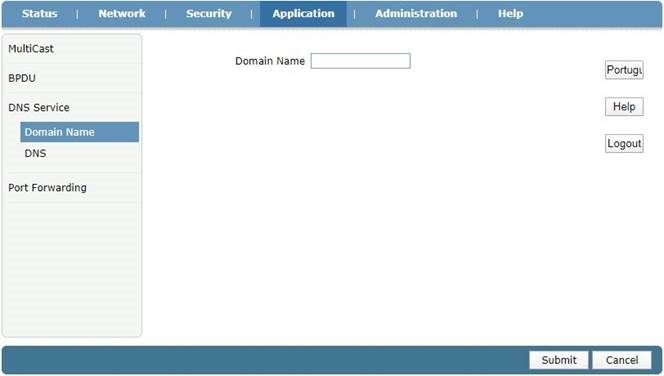

Figura 3-30: Nombre de dominio

DNS
Esta página permite al usuario configurar el servidor DNS. La solicitud de DNS se enviará a estos servidores DNS.

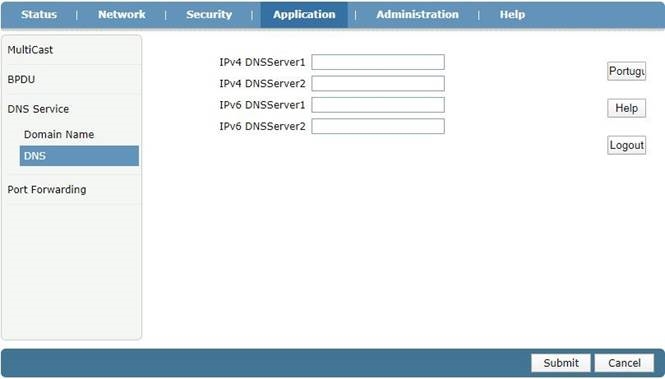

Figura 3-31: DNS

Reenvío de puertos
Esta página permite al usuario configurar el reenvío de puertos.

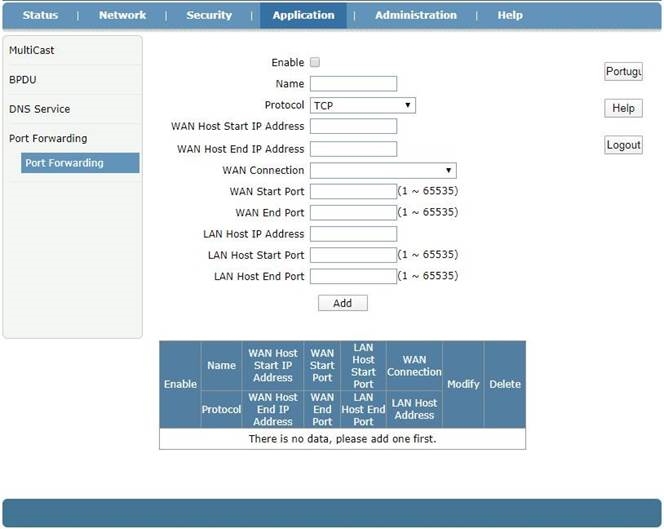

Figura 3-32: Reenvío de puertos

Administración

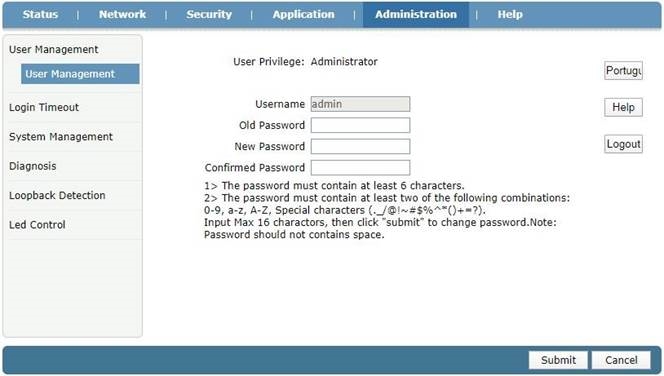

Gestión de usuarios
Esta página permite al usuario cambiar la contraseña del nombre de usuario de inicio de sesión actual.
Figura 3-33: Gestión de usuarios

Tiempo de espera de inicio de sesión
Esta página permite al usuario configurar el tiempo de espera de inicio de sesión de la página web. Si no se utiliza la página web durante el tiempo de espera, la cuenta se cerrará automáticamente.

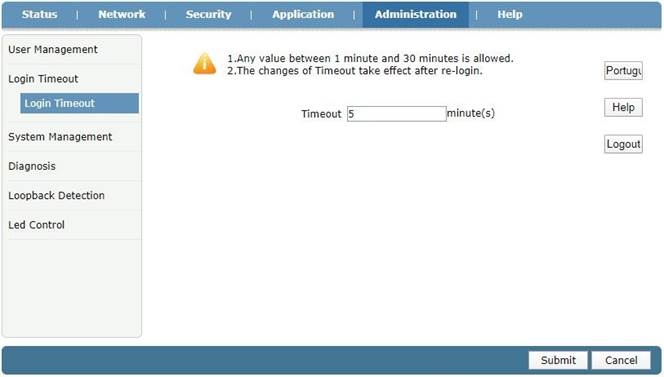

Figura 3-34: Tiempo de espera de inicio de sesión

Gestión del sistema
Esta página permite al usuario reiniciar el dispositivo, restaurar la configuración predeterminada de fábrica y restaurar la configuración de la copia de seguridad. El proceso de reinicio tardará varios minutos.

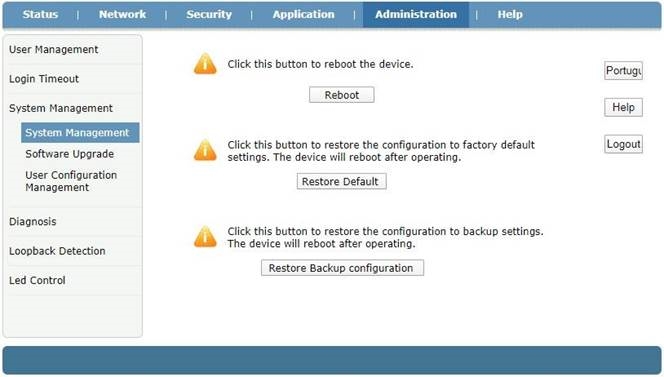

Figura 3-35: Gestión del sistema

Actualización de software
Esta página permite al usuario actualizar el software del dispositivo. Haga clic en el botón "Choose File" (Elegir archivo) para seleccionar el software y, a continuación, haga clic en el botón "Update" (Actualizar) para actualizarlo.

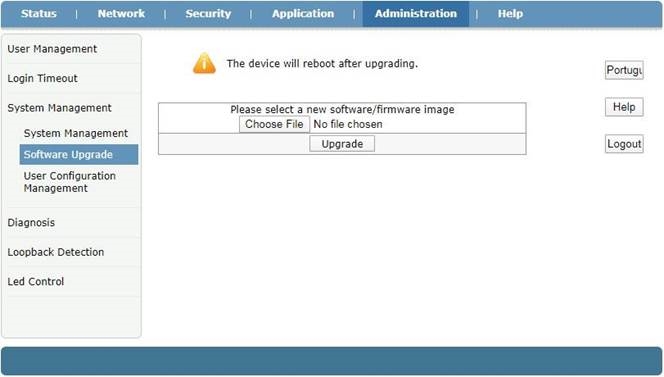

Figura 3-36: Actualización de software

Gestión de la configuración
Esta página permite al usuario realizar copias de seguridad y restaurar la configuración.

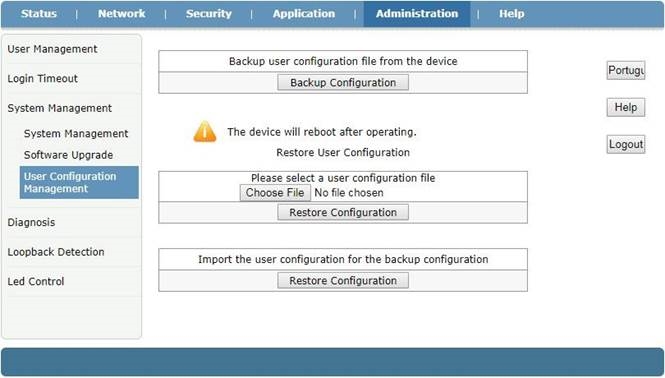

Figura 3-37: Gestión de la configuración

Diagnóstico
Diagnóstico PING
Esta página muestra información sobre la prueba de ping. Puede diagnosticar el estado de la conexión entre la ONU y otros dispositivos.

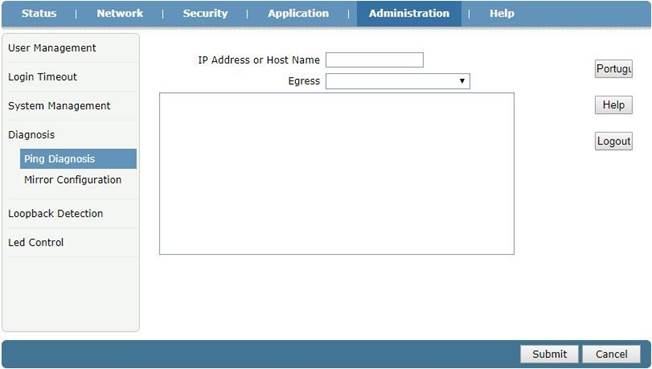

Figura 3-38: Diagnóstico PING

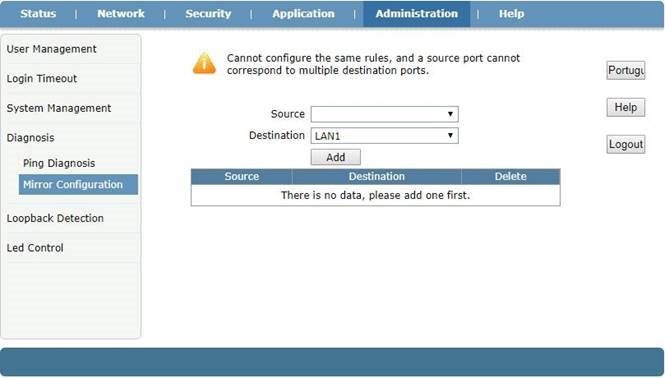

Configuración de espejo
Esta página permite al usuario configurar el espejo de puerto para la resolución de problemas. Después de configurar el espejo de puerto, el tráfico de la conexión WAN se copiará y se enviará al puerto LAN.
Figura 3-39: Espejo de puerto

Detección de bucle invertido
Configuración básica
Esta página permite al usuario configurar los parámetros básicos de la detección de bucle invertido.

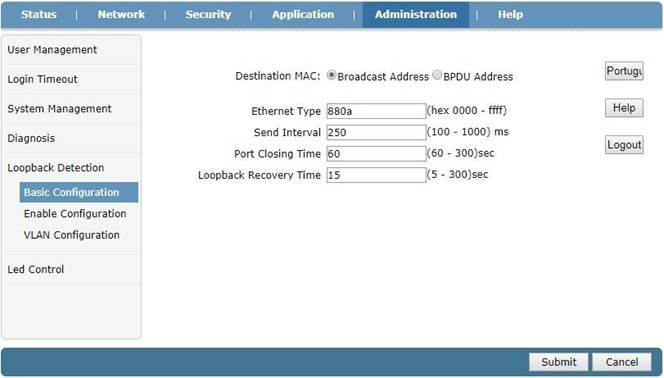

Figura 3-40: Configuración básica

Habilitar configuración
Esta página permite al usuario habilitar o deshabilitar la función de bucle invertido del puerto LAN.

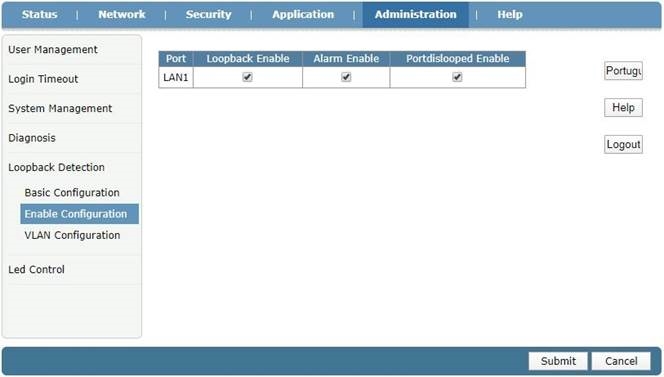

Figura 3-41: Habilitar configuración

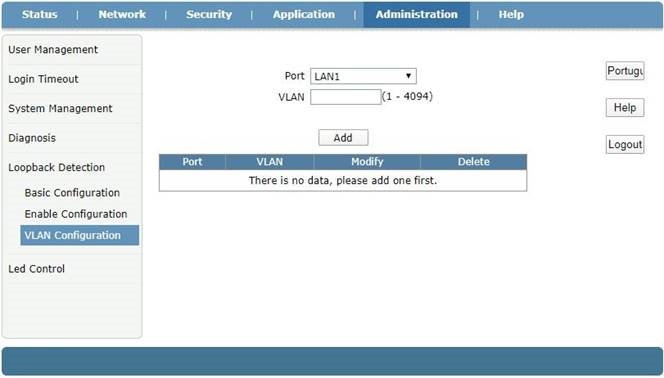

Configuración VLAN
Esta página permite al usuario configurar la VLAN del paquete de detección de bucle invertido. Después de agregar la VLAN, la ONU enviará paquetes de detección de bucle invertido con la VLAN.
Figura 3-42: Configuración VLAN

Control LED
Esta página permite al usuario apagar o encender los indicadores LED.

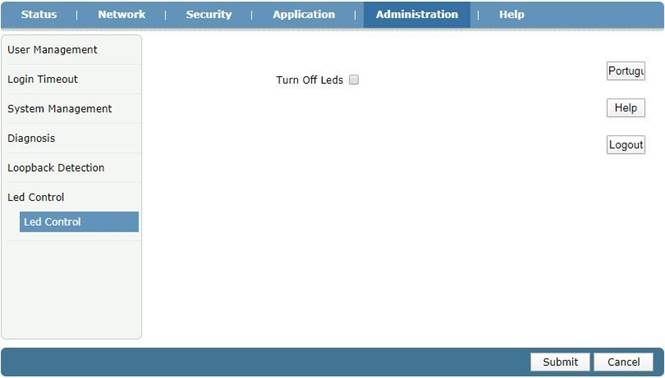

Figura 3-43: Control LED

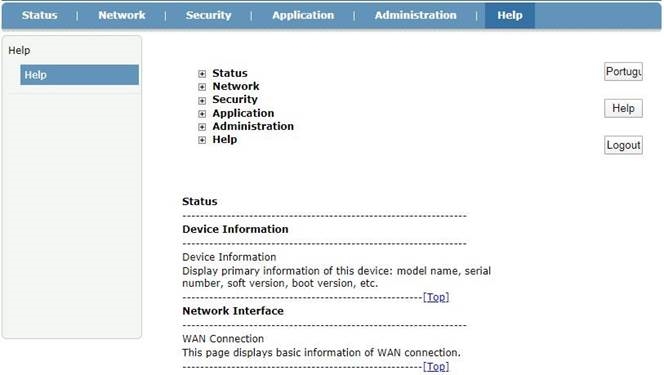

Ayuda

La información de ayuda de la ONU muestra instrucciones e indicaciones de cada interfaz de usuario web.

Figura 3-44: Información de ayuda

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
