Manual de CleverMade TAMARACK

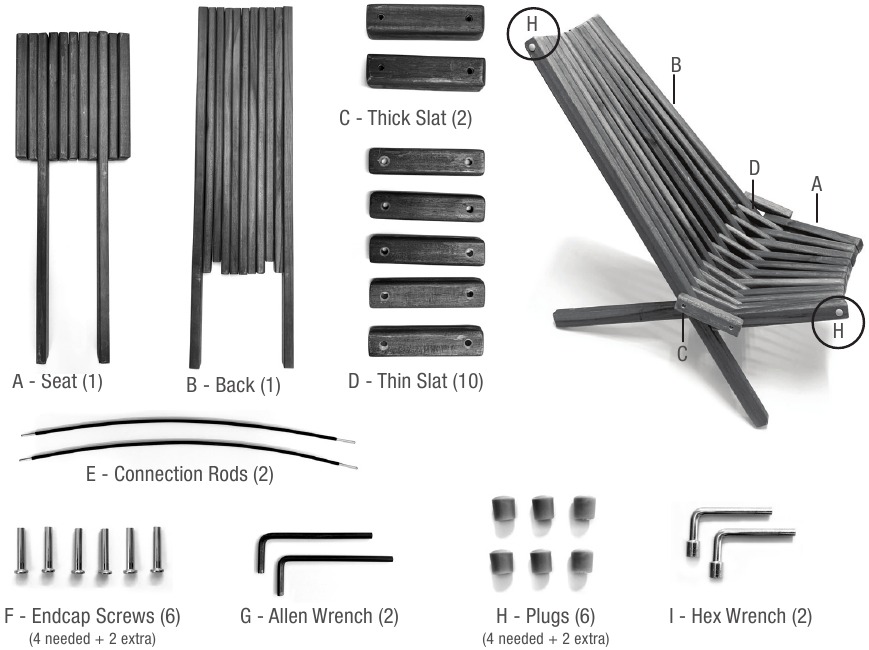

COMPONENTES DE LA SILLA TAMARACK

MONTAJE DEL ASIENTO

Utilice solo las herramientas proporcionadas, las herramientas eléctricas podrían dañar el producto y dificultar el montaje.

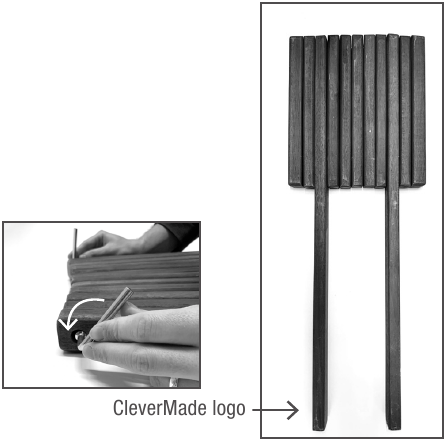

1. Coloque el asiento (A) sobre una superficie plana con el logotipo de CleverMade en la parte exterior de la pata izquierda.
   NOTA: Afloje las tuercas de la varilla que sujeta el asiento (A) con ambas llaves hexagonales (I): una para fijar y otra para aflojar.

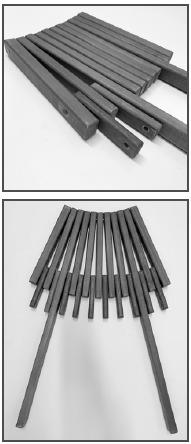

2. Comenzando por el lado izquierdo, coloque 1 listón delgado (D) entre cada espacio del asiento (A), continúe hasta que se hayan colocado los 10 listones delgados (D)
   NOTA: Asegúrese de alinear los orificios superiores de los listones con los orificios del asiento (A).

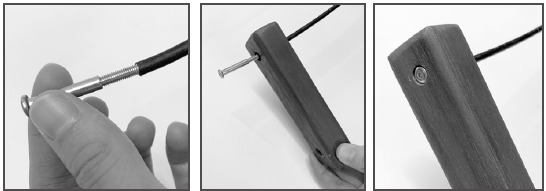

3. Apriete con la mano 1 tornillo de tapa (F) a 1 varilla de conexión (E) y luego deslice 1 listón grueso (C). La tapa encajará en el orificio avellanado para un acabado uniforme.

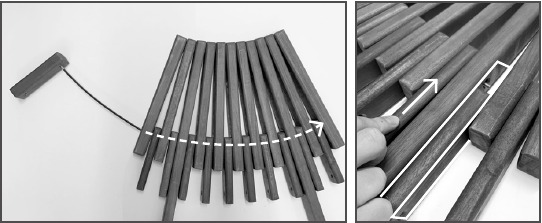

4. Pase la varilla de conexión (E) con el listón grueso (C) asegurado a través del asiento (A) y los listones delgados (D) insertados, comenzando por la izquierda.
   NOTA: Empuje hacia arriba el listón anterior para permitir que la varilla se deslice a través de los orificios. Es posible que deba ajustar ligeramente los listones para alinear los orificios y permitir que la varilla pase a través de ellos.


   PARA EVITAR LESIONES, NO COLOQUE LA MANO SOBRE EL ORIFICIO MIENTRAS ENHEBRA LA VARILLA DE CONEXIÓN

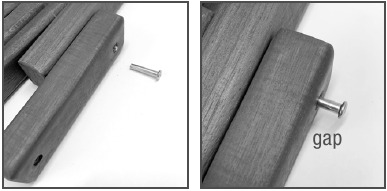

5. Deslice el último listón grueso (C) en el extremo de la varilla. Apriete con la mano 1 tornillo de tapa (F) dejando un pequeño espacio. Apretará todos los tornillos de tapa una vez que la silla esté completamente construida.


FIJAR EL RESPALDO AL ASIENTO

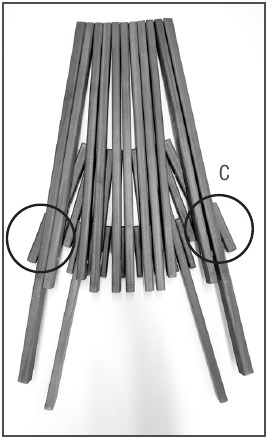

6. Abra el respaldo (B) sobre el asiento (A). Asegurándose de que los listones gruesos (C) estén en el exterior.

   NOTA: Afloje las tuercas de la varilla que sujeta el respaldo (B) con ambas llaves hexagonales (I): una para fijar y otra para aflojar.

7. Apriete con la mano 1 tornillo de tapa (F) a 1 varilla de conexión (E)

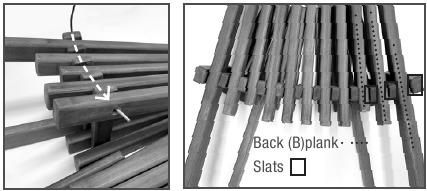

8. Deslice la varilla de conexión (E) primero a través del listón grueso (C) exterior. Continúe pasando la varilla de conexión (E) a través de los tablones del respaldo (B). Alterne el deslizamiento de la varilla a través del listón delgado (D) y el tablón. Terminará con la varilla pasando a través del listón grueso (C) restante.
   NOTA: Es posible que deba levantar ligeramente la parte del respaldo (B) para insertar fácilmente la varilla.


   PARA EVITAR LESIONES, NO COLOQUE LA MANO SOBRE EL ORIFICIO MIENTRAS ENHEBRA LA VARILLA DE CONEXIÓN
9. Apriete con la mano el tornillo de tapa (F)

10. Levante la silla y apriete todos los tornillos de tapa (F) con ambas llaves Allen (G): una para fijar y otra para apretar.

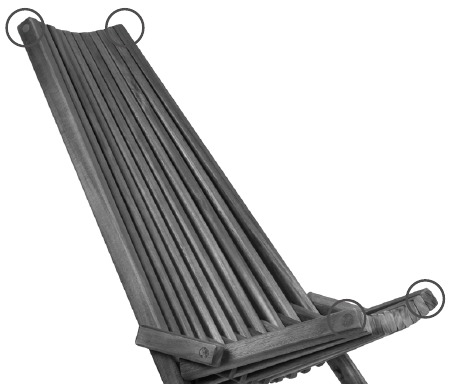

11. Apriete todos los pernos hexagonales en los 4 orificios expuestos con las llaves hexagonales (I). Luego inserte los tapones (H) para cubrir los orificios expuestos en la parte del respaldo (B) y el asiento (A) de la silla.


12. Siéntese, relájese y disfrute de su nueva silla Tamarack.
