Manual del Ispring CU-A4

Introducción

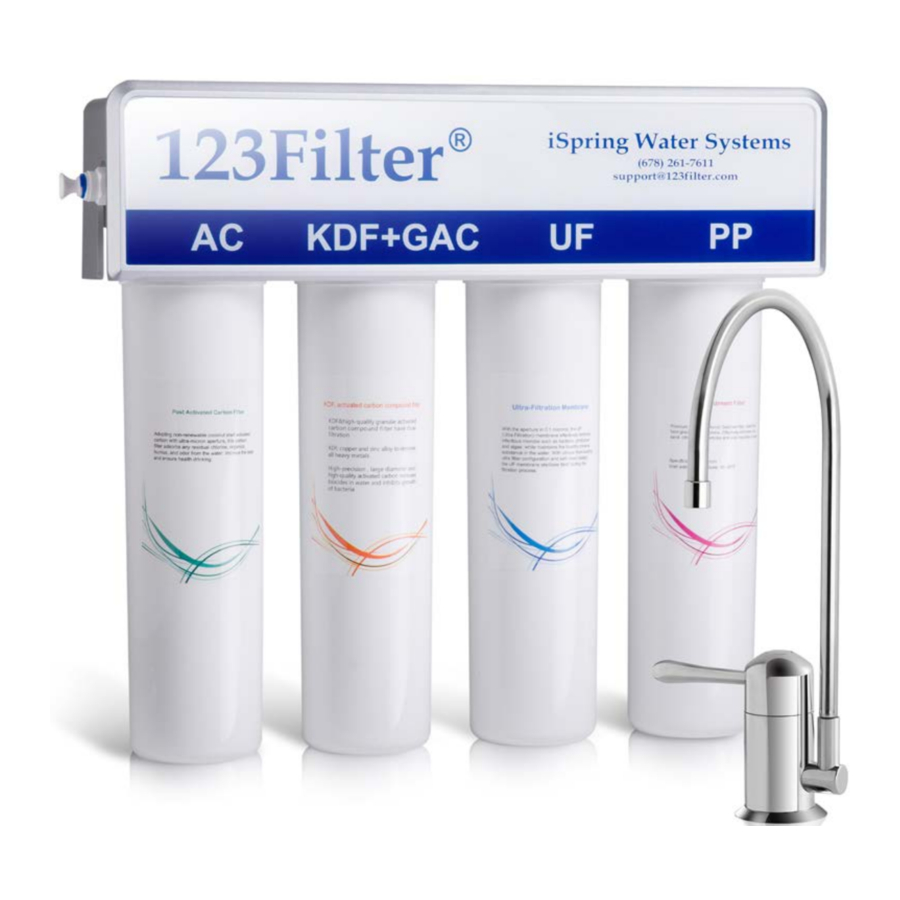

Enhorabuena por la compra del sistema de filtro de agua de ultrafiltración de 4 etapas de iSpring. Con un proceso de filtración de cuatro etapas, el CU-A4 incorpora una membrana de UF de 0,1 micras, un filtro de sedimentos de polipropileno (PP), carbón activo (AC) y Kinetic Degradation Fluxion (KDF) para proporcionar agua mineral de sabor fresco directamente de su grifo.

Especificaciones

Lista de piezas

1. Cabezal de la máquina premontado:
   Cuatro tapas de alojamiento del filtro en la parte inferior y dos accesorios de codo de ajuste rápido en ambos lados.
2. Cuatro alojamientos de filtro y cuatro cartuchos
   1. Primera etapa: Filtro PP desechable (1^st uno a la derecha mirando el panel frontal)
   2. Segunda etapa: Filtro de membrana UF desechable en fibra hueca
   3. Tercera etapa: Filtro desechable de carbón activado granular 85C + filtro KDF
   4. Cuarta etapa: Filtro desechable de carbón activado posterior (1^st uno a la izquierda)
3. Grifo de agua potable y kit de instalación
4. Adaptador de agua de alimentación (AFW43)
   Se conecta a la válvula de cierre angular del suministro de agua fría con un adaptador de 1/2" y 3/8".
5. Tubos de 1/4 de pulgada
   Conecta el adaptador de agua de alimentación, la unidad de filtro y el grifo de agua potable.

Consejos rápidos

Válvula de agua de entrada en diferentes tamaños

Algunas casas pueden tener una válvula de agua de entrada de 1/2 o 3/8 de pulgada. El adaptador de agua de alimentación (AFW43) incluye un adaptador reversible para que coincida con cualquiera de los tamaños. Para cualquier otro tamaño, obtenga un adaptador en su ferretería local o póngase en contacto con nosotros. Si es necesario taladrar, asegúrese de que no haya líneas eléctricas o de agua en el camino.

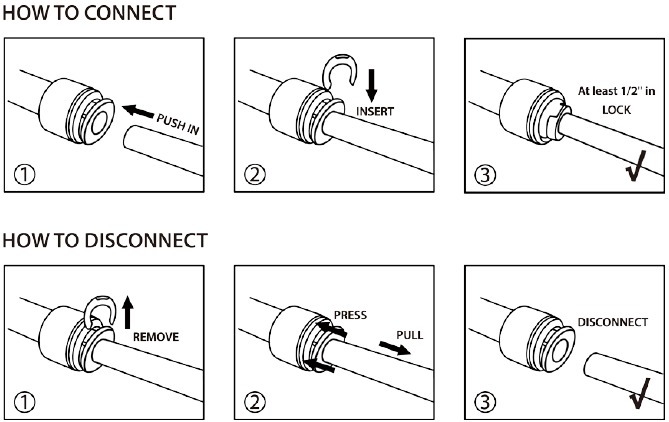

Uso de accesorios rápidos

1. Visto desde el extremo abierto, el accesorio rápido comienza con el casquillo, el clip de bloqueo (a menudo de color azul) y el cuerpo del accesorio.
2. Para conectar, corte el tubo uniformemente, retire el clip de bloqueo, empuje el tubo 1/2 pulgada en el accesorio rápido y vuelva a instalar el clip de bloqueo. Tire suavemente del tubo para asegurarse de que esté bloqueado.
3. Para desconectar, retire el clip de bloqueo y comprima y mantenga presionado el casquillo en el cuerpo del accesorio para eliminar el espacio donde estaba ocupando el clip de bloqueo, y simultáneamente tire del tubo hacia afuera.

*NOTA* Vea nuestro vídeo de YouTube "iSpring RO Quick Fitting"

Taladre un agujero en el fregadero o la encimera

1. Vea el vídeo de YouTube "cómo taladrar un agujero en una encimera de granito"
2. Elija una broca de diamante de una pulgada para granito y una broca de titanio para acero
3. Utilice un refrigerante para dispersar el calor. Elija agua para granito y aceite para acero
4. Utilice un anillo de perforación con base de succión de 1-1/2" para sujetar el refrigerante y evitar que la broca se deslice sobre la encimera
5. Empiece lentamente. Tenga cuidado con el taladro eléctrico, ya que podría resbalar y dañar la superficie de la encimera.
6. Ajuste el taladro eléctrico de velocidad variable a 100 - 200 RPM. NO utilice un taladro percutor en piedra natural, vidrio y cerámica.
7. Sostenga la broca verticalmente y gírela un poco para aplicar presión uniformemente con un movimiento circular.

Tenga paciencia y sea deliberado. Puede tardar entre 20 y 40 minutos en perforar una pulgada.

Pasos de instalación

La instalación incorrecta de los sistemas podría provocar daños por agua debido a fugas o inundaciones. La instalación adecuada de este sistema requiere familiaridad con la fontanería estándar del fregadero y el uso adecuado de herramientas manuales y eléctricas comunes. Si no está familiarizado con la fontanería estándar del fregadero y el uso adecuado de herramientas manuales y eléctricas comunes o tiene alguna dificultad para instalar este sistema, consulte a un profesional con licencia, como un contratista o fontanero.

Nota: Utilice el buje (adaptador) que viene con el AFW para que se ajuste a las roscas NPT de ½" o COMP de ⅜" en la tubería de agua fría de su fregadero.

Preparación

1. Ubicación: Este filtro de agua se puede instalar en cualquier lugar con un suministro adecuado de agua fría, como debajo del fregadero de la cocina, detrás del refrigerador, junto a su acuario, dentro de la RV, etc.
2. Herramientas necesarias:
   1. Llaves de 3/8 de pulgada y 1/4 de pulgada o llave ajustable
   2. Destornilladores Phillips y de cabeza plana
   3. Tijeras o cúter
   4. Cubo y toalla para recoger las gotas de agua
   5. Taladro eléctrico de velocidad variable con broca de sierra de agujero de acero o mármol de 1 pulgada si se va a perforar un agujero en la encimera

Pasos para la instalación debajo del fregadero de la cocina

(Otras ubicaciones pueden variar)

Instalación del adaptador de agua de alimentación

1. Cierre la válvula de agua de entrada (FRÍA) y abra el grifo de la cocina para liberar la presión del agua.
2. Con una toalla o cubo debajo, desconecte la manguera de agua del grifo de la válvula de agua de entrada con la llave de 3/8 de pulgada e instale el adaptador de agua de alimentación (AFW) entre ellos. Asegúrese de que las arandelas de goma sigan en su sitio. Por lo general, no es necesario utilizar cinta de teflón aquí. Apriete a mano la tuerca hexagonal y utilice la llave para el último cuarto o medio giro. No apriete demasiado.
3. Instale los tubos BLANCOS de 1/4 de pulgada en el adaptador de agua de alimentación con la llave de 1/4 de pulgada. Apriete a mano y, a continuación, apriete de medio a un giro con la llave. Si ha recibido el adaptador de agua de alimentación con un accesorio rápido, inserte el tubo 1/2 pulgada de profundidad en el accesorio. Se bloqueará automáticamente.

Instalación del grifo de agua potable

1. Si el fregadero de su cocina no tiene un agujero de repuesto de 1", tendrá que perforar uno. (Consulte los consejos rápidos para perforar un agujero en el fregadero o la encimera). Limpie y seque la zona.
2. Si hay una película de protección azul en la placa frontal, retírela. Deslice la placa frontal con una arandela de goma negra en el vástago del grifo. Inserte el vástago del grifo en el agujero de la encimera. Opcionalmente, se podría utilizar pegamento o sellador de fontanero.
3. Debajo del fregadero, deslice la placa posterior y apriete la tuerca hexagonal.
   NOTA: Póngase en contacto con nosotros si tiene previsto "desviar" la línea de agua pura y conectarla a su frigorífico, ya que necesitaría un grifo de RO normal junto con un regulador de presión.

Instalación de la unidad y los cartuchos de filtro

1. Haga coincidir las etiquetas de las etapas y gire los cartuchos de filtro en el sentido de las agujas del reloj en el cabezal de la máquina en orden.
2. En la pared del armario, marque los dos agujeros del soporte e instale dos tornillos de cabeza redonda #8 x 1" para colgar la unidad.

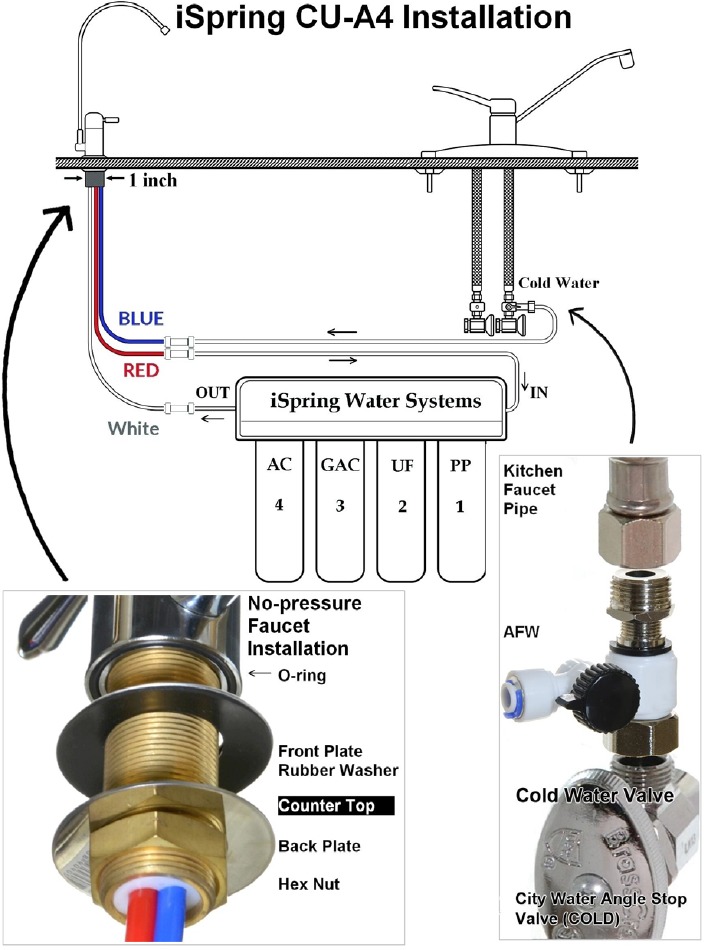

Instalación de los tubos

(consulte los consejos rápidos para utilizar el accesorio rápido)

1. Conecte el tubo azul con AFW, el tubo rojo con la 1^st etapa, el tubo blanco con la 4^th etapa.
2. Compruebe la ruta del agua: válvula de agua fría → tubo azul → válvula del grifo de agua potable → tubo rojo → etapas 1,2,3,4 → tubo blanco → grifo de agua potable.

Puesta en marcha del sistema

1. Con una toalla o cubo debajo, abra lentamente la válvula de agua fría, sienta la vibración y el ruido del flujo de agua. Si la presión del agua es alta, NO abra la válvula de agua de entrada hasta el final, sino con moderación hasta una posición de nivel.
2. Si hay fugas, compruebe si el tubo está completamente insertado en los accesorios rápidos y si las tuercas y los cartuchos están correctamente apretados.
3. Abra el grifo de agua potable. El agua debería empezar a fluir. Deje que funcione durante 5 - 15 minutos o hasta que las partículas de carbón se eliminen y el agua se vuelva clara. El filtro de agua ya está listo para su uso. Anote la fecha actual en el cartucho para futuras referencias. El juego de cartuchos tiene una vida útil de unos 6 - 9 meses, dependiendo de la calidad del agua y del uso.

Sustitución del filtro

1. Cierre la válvula de bola de agua de entrada (FRÍA) y abra los grifos de la cocina y de agua potable para liberar la presión.
2. Con una toalla o cubo debajo, gire la llave del cartucho del filtro en sentido contrario a las agujas del reloj para retirarlo y vuelva a colocar el repuesto inmediatamente. Trabaje en orden desde la 1^st etapa hasta la 4^th etapa, que es de derecha a izquierda mirando la etiqueta frontal del cabezal de la máquina.

Resolución de problemas

Notas

• Antes de salir de casa o dejar de utilizar el filtro de agua durante un período de tiempo, cierre la válvula de agua fría, la válvula AFW (posición cruzada) y abra el grifo de agua potable para asegurarse de que no queda presión.
• En caso de que se produzcan fugas o daños en las piezas, cierre inmediatamente la válvula AFW y póngase en contacto con nosotros para obtener ayuda. (678-261-7611, support@123filter.com)

Registro de la garantía

Para registrar su producto para la garantía, visite nuestro sitio web en 123filter.com y vaya a la pestaña "Warranty".
Ofrecemos una garantía de devolución del dinero de 30 días, una garantía del fabricante de 1 año y soporte técnico de por vida para todos nuestros productos. Sin embargo, no tenemos la información de los pedidos de sitios web que no sean 123Filter.com (Amazon, Home Depot, etc.), así que asegúrese de rellenar esa información al registrar su sistema. Si tiene alguna pregunta o duda sobre su producto, no dude en llamarnos o enviarnos un correo electrónico, o ponerlo en las notas/comentarios al registrar su garantía. ¡Su satisfacción es nuestro negocio!

www.123filter.com | (678) 261-7611 | support@123filter.com
