Manual del carrete solar HydroTools

Introducción

Siga atentamente las instrucciones para proteger su garantía y disfrutar de años de uso sin problemas.

Utilice la cubierta y el carrete de su piscina de la forma prevista:

• La cubierta de su piscina no es una cubierta de seguridad
• Retire completamente la cubierta de la piscina y el conjunto del carrete de la piscina antes de nadar.
• No guarde la cubierta de la piscina en el suelo bajo la luz solar directa, ya que acortará la vida útil de la cubierta y podría dañar el césped.
• Cubra siempre la cubierta de su piscina con la funda suministrada cuando la guarde en el carrete.

Preparación y montaje

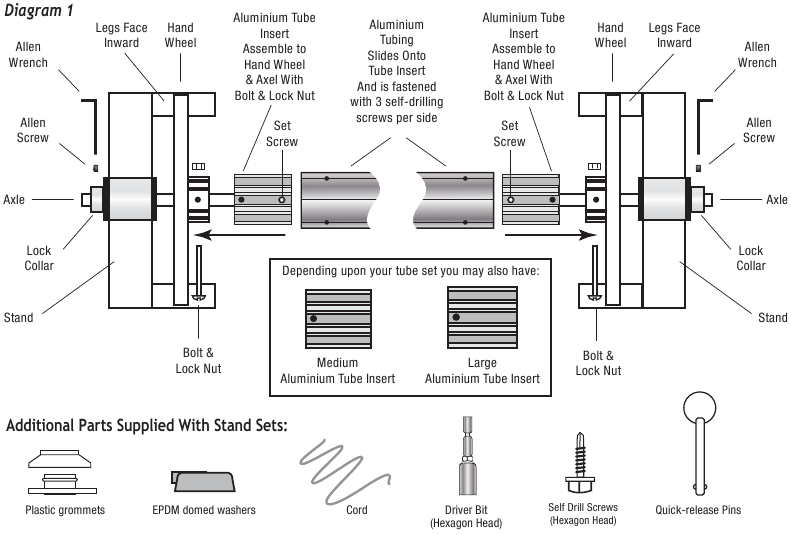

Compruebe que tiene todos los elementos y móntelos como se indica a continuación:

LISTA DE PIEZAS ARTÍCULO #87000

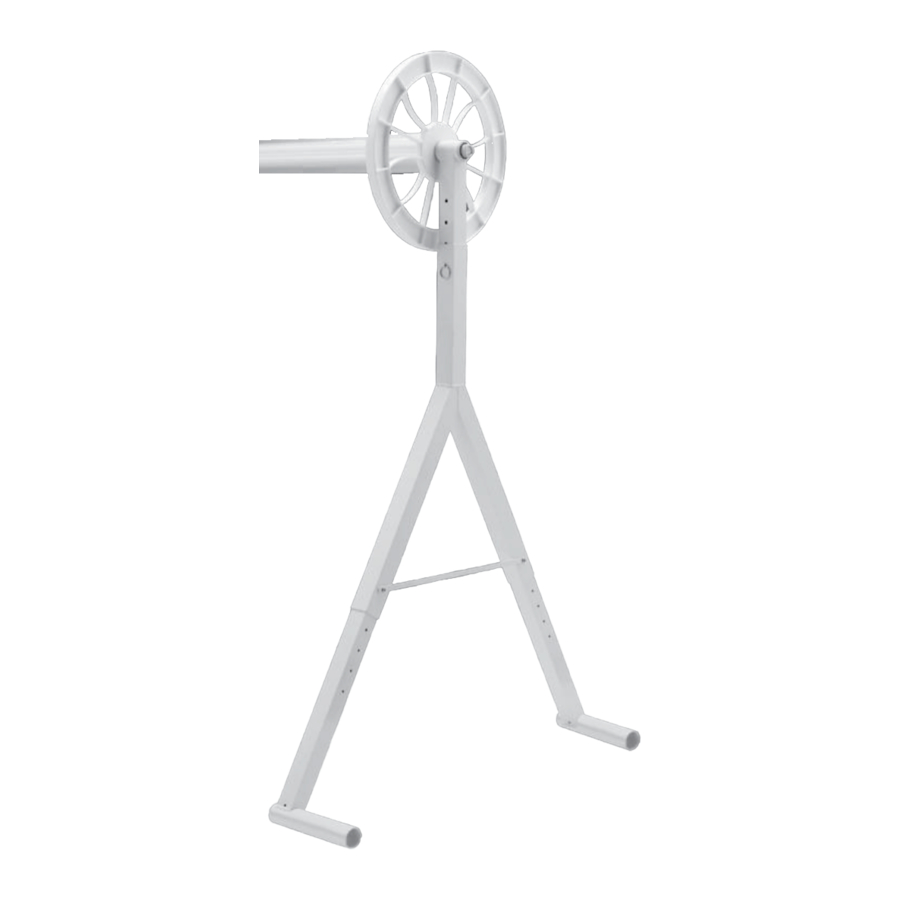

Colocación del rodillo de la piscina

El carrete se ha diseñado con 2 patas ajustables a cada lado para permitir la instalación en piscinas instaladas completamente sobre el suelo o parcialmente en el suelo. La característica única de las patas es que se pueden ajustar para pasar por encima de un jardín en terrazas o en un terreno en pendiente. Para las piscinas circulares, el rodillo debe colocarse en el centro de la piscina para facilitar la operación de retirar y volver a colocar la cubierta. Para todas las demás formas de piscina, el rodillo debe colocarse en la parte más ancha de la piscina (consulte los diagramas siguientes como referencia)

Si es necesario colocarlo lejos de la parte más ancha de la piscina, es posible que necesite otra persona para ayudar a poner y quitar la cubierta. El carrete se ha diseñado con una alimentación extendida que normalmente mira hacia fuera de la pared de la piscina. Estos pies tienen cuatro (4) orificios de 12 mm de diámetro, por lo que, para mayor estabilidad, puede anclar el carrete en suelo blando con piquetas de tienda (no suministradas) o en una superficie pavimentada con un anclaje de mampostería (no suministrado).

Colocación de la cubierta

Siga las instrucciones suministradas con la cubierta de su piscina y colóquela en la piscina antes de fijar la cubierta al tubo. La cubierta será más fácil de quitar de la piscina si se ha recortado al tamaño exacto de la piscina. Los pequeños huecos en los bordes no afectan a la función de la cubierta de la piscina. Algunas cubiertas de piscina se recortan más grandes que el tamaño de la piscina para evitar que las hojas y los residuos entren en el agua. Estas todavía se pueden utilizar con un carrete de almacenamiento, pero puede ser un poco más difícil de operar debido a la resistencia adicional causada por el exceso de material al manipularlo. La cubierta de la piscina funcionará mucho mejor en un carrete si la cubierta se recorta recta en cada lado a la anchura más estrecha de la piscina. Esto facilita el enrollado de la cubierta entre la coronación de la piscina. Pruébela con la cubierta recortada al tamaño máximo y, a continuación, vuelva a recortarla más pequeña para que sea más fácil de usar.

Montaje del juego de tubos

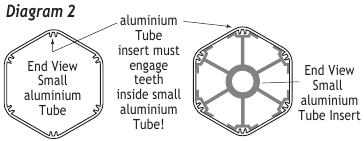

Todos los juegos de tubos constan de tubos de aluminio hexagonales de 6 lados. Hay dos diámetros de tubo. Para que el volante manual impulse y gire el sistema de carrete, primero debe alinear el volante manual para que engrane con el inserto del tubo de aluminio. A continuación, debe alinear correctamente el inserto del tubo de aluminio para que engrane con los dientes del interior del tubo de aluminio pequeño. Consulte el diagrama 2.

Nota: Es posible que sobren tapones de tubo después del montaje de los tubos, dependiendo del tamaño del juego de tubos que haya adquirido.

Recomendamos que el carrete de su piscina tenga un mínimo de 300 mm más de ancho que la cubierta de su piscina.

Montaje

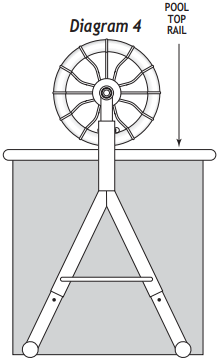

Monte los bastidores extremos a la altura que necesite para cada lado de la piscina. Consulte el diagrama 4

Montará el inserto del tubo de aluminio en el volante manual y el eje alineando los orificios de las 3 piezas. Inserte el tornillo a través del orificio y apriete firmemente el tornillo con la contratuerca utilizando un destornillador. Inserte el conjunto de la rueda y el eje a través del rodamiento en el soporte vertical y asegure el collarín de bloqueo con la llave Allen y el tornillo de fijación suministrados. A continuación, utilizará una serie de orificios pretaladrados, espaciados aproximadamente a 38 mm y 190 mm de cada extremo, para unir el tubo grande al tubo pequeño. Hay orificios en cada unión. Estos se asegurarán con tornillos de acero inoxidable autoperforantes y la punta de destornillador de cabeza hexagonal más adelante en el paso 8. Puede identificar los tubos extremos por los tres orificios utilizados para fijarlos en los volantes manuales. Hará esta conexión más adelante en el paso 9.

1. Coloque los conjuntos de soporte y rueda junto a la piscina donde funcionará el carrete. Consulte el diagrama 4
2. Monte los tubos sin apretar. Deslice el ancho sobrante en los tubos adyacentes, dividiéndolo de la forma más equitativa posible.
   Nota: Debe tener un solapamiento mínimo de 230 mm en cada tubo.
3. Utilizando los tubos, mida la anchura a través de la piscina desde la superficie del tapón hasta la superficie del tapón.

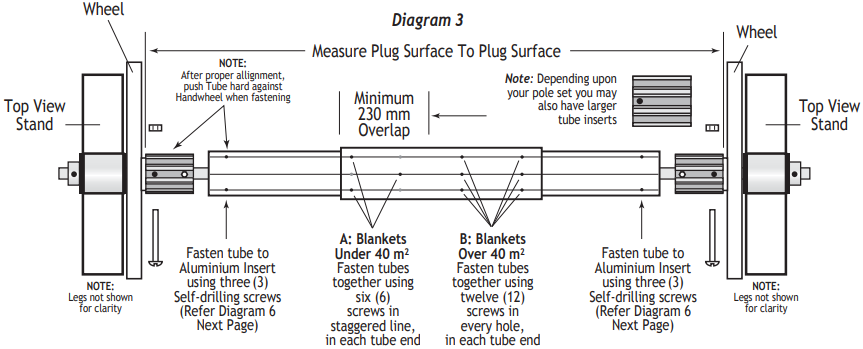

4. Ajuste la longitud total del conjunto del tubo para que se ajuste al tramo, asegurándose de que el solapamiento mínimo sea de 230 mm. Consulte el diagrama 3


5. Bloquee los tubos girando cada tubo adyacente en la dirección opuesta, asegurándose de que todos los tubos pequeños giren en el sentido de las agujas del reloj. Consulte el diagrama 5.

6. Asegure cada tubo con un solo tornillo autoperforante en cada unión.
7. Deslice el conjunto del tubo en el volante manual y los insertos del tapón del tubo empujando el tubo hasta que se encuentre con la superficie de la rueda en cada extremo y compruebe el ajuste. Si no encaja, deshaga un solo tornillo en una unión y ajústelo.
8. Cuando la longitud del tubo sea correcta, taladre y fije los tornillos restantes en cada extremo de los tubos solapados. Debe tener seis (6) tornillos en cada extremo del tubo donde haya una unión. Para cubiertas de más de 40 m², utilice doce (12) tornillos por solapamiento de la unión.
9. Una el conjunto del tubo con el volante manual y los insertos del tapón del tubo utilizando tres (3) tornillos autoperforantes por extremo de la rueda. Asegúrese de que el tubo de aluminio se empuje con fuerza contra el volante manual antes de insertar el primer tornillo. Consulte el diagrama 6.

10. Fije los cordones a los tubos. Mida a lo largo del tubo, 150 mm desde cada borde de la piscina hacia el centro. Hay suficientes fijaciones para un máximo de doce (12) cordones para fijar la cubierta. Estos solo deben colocarse a 1000 mm de distancia, pero hemos proporcionado mucho cordón para que pueda utilizar doce (12) y se puedan cortar a una longitud adecuada, hasta 1750 mm. Debe dejar al menos 400 mm más de longitud de cordón que la distancia entre la cubierta y el tubo. Marque el tubo con las posiciones de los cordones espaciadas uniformemente. Fije un tornillo autoperforante a través de una arandela abombada en cada marca en la parte plana del tubo hasta 3 mm de estar apretado. Esto es suficiente espacio para ahora deslizar el cordón debajo de la arandela en un bucle y sujetar ambas piezas de cordón, luego atornillar hasta apretar. Consulte el diagrama 7.

11. Fije el cordón a la cubierta. Los cordones se fijan a la cubierta utilizando las arandelas de plástico. Para piscinas rectangulares donde el carrete se coloca en un extremo de la piscina, se fija una sola arandela a 50 mm del borde de la cubierta, alineada con cada cordón del tubo. Consulte el diagrama 8.

    En piscinas de forma irregular donde el tubo abarca la piscina, necesitará dos arandelas por cordón espaciadas 50 mm. Consulte el diagrama 9.

    Utilizando un martillo y un trozo de madera blanda debajo del tejido de la cubierta, haga un agujero con el sacabocados proporcionado en cada ubicación de la arandela. Empuje el componente macho de la arandela a través del agujero. Coloque el componente hembra en su posición y golpee suavemente con un martillo. Pase el cordón a través de la arandela simple o doble y átelo con un nudo seguro. Ajuste la longitud del cordón aflojando un poco el tornillo del tubo, hasta que pueda mover el cordón y, a continuación, apriételo cuando la longitud sea correcta. Las variaciones en la longitud del cordón afectarán a la rectitud con la que se enrolla la cubierta, por lo que es importante ajustar la longitud con cuidado. Si prueba a enrollar la cubierta en el tubo y se enrolla de forma desigual, desenróllela, ajuste la longitud de los cordones y enróllela de nuevo hasta que la cubierta se enrolle de forma uniforme.
12. Colocación de la funda. El kit de tubos se ha suministrado con una funda protectora para utilizarla cuando la cubierta se ha enrollado en el tubo. Anulará la garantía de la mayoría de las cubiertas de piscina si no la cubre cuando se guarda en un carrete. Siga las instrucciones separadas para colocar las arandelas y fijar los cordones a la funda. Asegúrese de cubrir la cubierta cada vez que se enrolle en el tubo.

Preguntas frecuentes

El tubo tiene una pequeña abolladura, ¿afectará esto al rendimiento del carrete?

• Siempre que el tubo permanezca recto, el rendimiento no se verá afectado por una abolladura o marca en el tubo.

¿Cómo puedo mover el carrete cuando la cubierta está guardada en él?

• Siempre que el peso esté dentro de su capacidad de elevación, dos personas pueden levantar su carrete Endurance y alejarlo de la piscina durante la natación.

¿Qué ocurre si la piscina está totalmente enterrada en un lado?

• El carrete es totalmente ajustable, por lo que en la mayoría de los casos podrá ajustar la altura de cada lado para que el tubo quede horizontal. Si esto no es posible, puede modificar el extremo o adquirir un bastidor de extremo enterrado.
