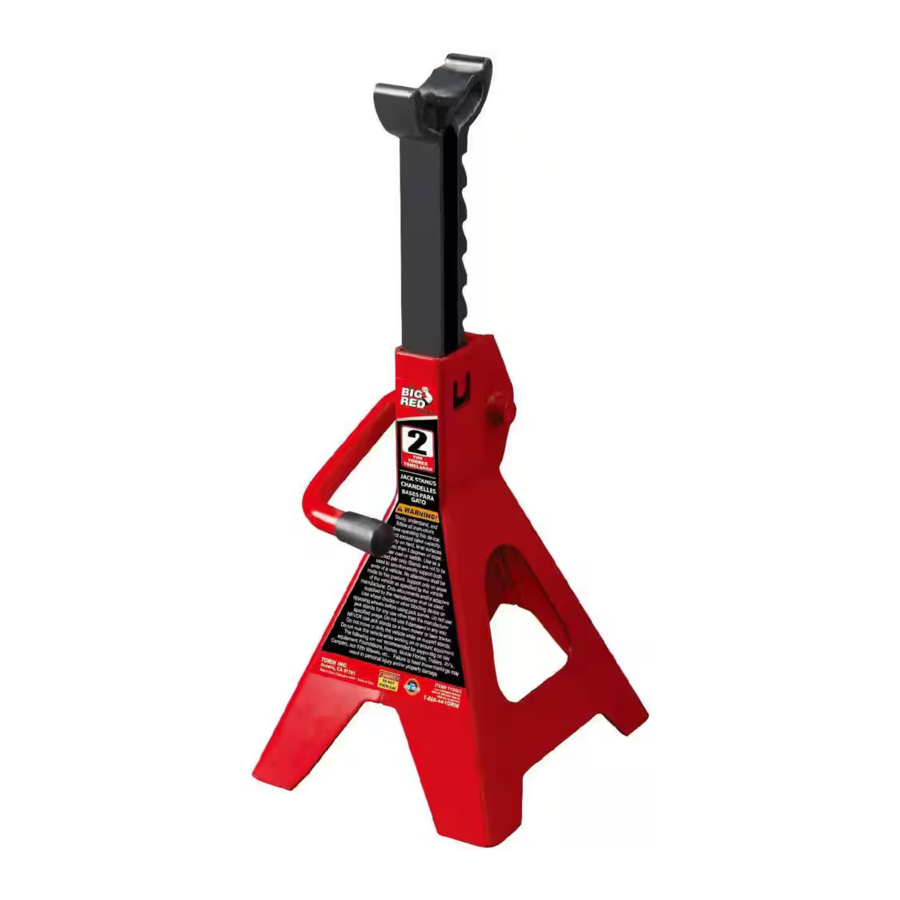

Manual de BIG RED JACKS T42002

¿Tiene preguntas, problemas o faltan piezas? Antes de devolver el producto a la tienda, póngase en contacto con nuestro departamento de atención al cliente en www.torin-usa.com/support.

Lea atentamente y comprenda todas las INSTRUCCIONES DE MONTAJE Y FUNCIONAMIENTO antes de utilizar el producto. El incumplimiento de las normas de seguridad y otras precauciones básicas de seguridad puede provocar graves lesiones personales.

INDICACIONES DE SEGURIDAD

1. Estudie, comprenda y siga todas las instrucciones antes de utilizar este dispositivo.
2. No exceda la capacidad nominal.
3. Utilícelo solo en superficies duras y niveladas, con una pendiente inferior a 3 grados.
4. Cargue el centro en el soporte.
5. Utilícelo solo como un par emparejado.
6. Los soportes no deben utilizarse para soportar simultáneamente ambos extremos de un vehículo.
7. No se realizarán modificaciones en este producto.
8. Apoye solo en las áreas del vehículo especificadas por el fabricante del vehículo.
9. Solo se utilizarán los accesorios y/o adaptadores suministrados por el fabricante.
10. Utilice cuñas para ruedas u otro dispositivo de bloqueo en las ruedas opuestas antes de utilizar los soportes de gato.
11. No utilice los soportes de gato para ningún otro uso que no sea el especificado por el fabricante.
12. No lo utilice si está dañado de alguna manera.
13. NUNCA utilice soportes de gato en una cortadora de césped o un tractor de césped.
14. No mueva ni coloque el vehículo sobre un carro mientras esté sobre soportes.
15. No balancee el vehículo mientras trabaja sobre o alrededor del equipo.
16. No se recomienda utilizar este equipo para soportar: cimientos, casas, casas móviles, remolques, vehículos recreativos, autocaravanas ni quintas ruedas, etc.
17. El incumplimiento de estas indicaciones puede provocar lesiones personales y/o daños materiales.

ESPECIFICACIONES TÉCNICAS

INSTRUCCIONES DE MONTAJE

Para evitar que el poste se salga de la base, utilice un martillo y un punzón de punta plana para golpear la lengüeta del gato hacia el poste, pero sin tocarlo. Si los mismos soportes están equipados con un perno en lugar de la lengüeta, el perno se puede enroscar hacia el poste hasta que el perno toque fondo.

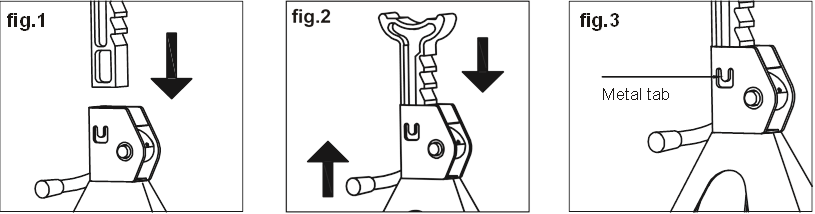

Artículo: T42002,T42002-1 T42002X, T43002, T43002-1,T43002X,T43006, T46002, T46002-1

1. Instale la barra de trinquete en el bastidor (fig. 1) con la parte de trinquete de la barra alineada con el trinquete de bloqueo (tope).
2. Mueva la barra de trinquete a su posición más baja levantando la manija de bloqueo, liberando así el tope, y guiando la barra hacia abajo (fig. 2).
3. Doble la lengüeta de metal hacia adentro (Fig. 3) usando un martillo y un punzón. Esto ayudará a evitar la separación inadvertida de la barra de trinquete del bastidor base.

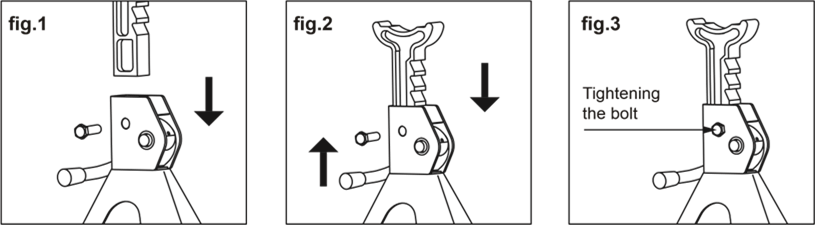

Artículo: T41202,T41202-1

1. Instale la barra de trinquete en el bastidor (fig. 1) con la parte de trinquete de la barra alineada con el trinquete de bloqueo (tope).
2. Mueva la barra de trinquete a su posición más baja levantando la manija de bloqueo, liberando así el tope, y guiando la barra hacia abajo (fig. 2).
3. Apriete el perno (Fig. 3) con una llave. Esto ayudará a evitar la separación inadvertida de la barra de trinquete del bastidor base.

INSTRUCCIONES DE FUNCIONAMIENTO

• Si el operario no domina el inglés, el comprador/propietario o su designado leerá y comentará con el operario las instrucciones de seguridad y del producto en su idioma nativo, asegurándose de que el operario comprende su contenido.
• Se realizará una inspección visual antes de cada uso del soporte para comprobar si hay alguna condición anormal, como soldaduras agrietadas, fugas y piezas dañadas, sueltas o faltantes. Si se cree que el soporte ha sido sometido a una carga o choque anormal, la inspección será realizada por un centro de reparación autorizado.
• Los equipos que parezcan dañados o desgastados o que funcionen de forma anormal deberán retirarse del servicio.

1. Utilícelo sobre una superficie dura y nivelada con una pendiente inferior a 3 grados.
2. Levante el vehículo con un gato adecuado.
3. Ajuste la altura tirando de la barra de trinquete.
4. El peso de la manija de bloqueo debe asegurar la barra de trinquete en la posición deseada. Para confirmar esto, simplemente empuje hacia abajo la manija de bloqueo. Compruebe que el trinquete está seguro antes de cargar.
5. Coloque con cuidado los soportes del gato de forma que la carga quede centrada en el soporte del soporte.
6. Baje lentamente el vehículo sobre los soportes.
7. Compruebe que el vehículo está seguro antes de trabajar sobre, alrededor o debajo de él. Cuando se utilice para soportar el vehículo, utilice calzos en todas las ruedas no elevadas en ambas direcciones para evitar movimientos involuntarios.
8. NO levante ni coloque el vehículo sobre un carro mientras los soportes del gato están soportando el vehículo.

PARA BAJAR LA CARGA

1. Asegúrese de que todas las herramientas, equipos y personal están despejados antes de bajar la carga.
2. Con un gato adecuado, levante el vehículo para que quede libre de los soportes.
3. Suelte con cuidado el tope y permita que el trinquete se deslice hacia abajo hasta la posición más baja.
4. Retire con cuidado los soportes y, a continuación, baje con cuidado el vehículo con el dispositivo de elevación.

INFORMACIÓN DE LA GARANTÍA

Este equipo está cubierto por una garantía limitada de 1 año cuando se utiliza según lo recomendado.

Para obtener ayuda con el funcionamiento o la disponibilidad de piezas de repuesto, póngase en contacto con nuestro Departamento de piezas y garantía en www.torin-usa.com/support.

Queremos saber si tiene alguna duda sobre nuestros productos. Si es así, llame gratis para obtener ayuda inmediata. Para obtener más ayuda en la sección de atención al cliente, visite: http://www.torin-usa.com.
