Manual de CAMO Marksman Pro
Introducción
El sistema de fijación oculta para terrazas CAMO es fácil de usar en madera tratada, madera dura, cedro, composite o tablones de terraza de PVC. Las siguientes instrucciones compartirán el sencillo proceso de instalación para crear una hermosa superficie de terraza sin fijaciones visibles utilizando el CAMO Marksman Pro. Es importante tener en cuenta que se trata de un sistema: los CAMO Hidden Fasteners, las herramientas CAMO Marksman™ y las brocas CAMO Driver están diseñados para funcionar exclusivamente en conjunto. El uso de otras herramientas o guías, fijaciones o brocas de otras marcas afectará al rendimiento y no producirá los resultados deseados.
Antes de comenzar la instalación de su terraza, necesitará lo siguiente:
- CAMO Hidden Fasteners
- Broca CAMO Driver (incluida con CAMO Hidden Fasteners; las brocas para tablones ranurados están disponibles por separado)
- Herramienta CAMO Marksman Pro
- Taladro (ajuste la velocidad del taladro al ajuste más alto para obtener la máxima eficiencia de atornillado)
- Opcional: soportes en L o tornillos para terraza de cabeza avellanada CAMO de 2 ½" x #7 (para el tablón que linda con la estructura)

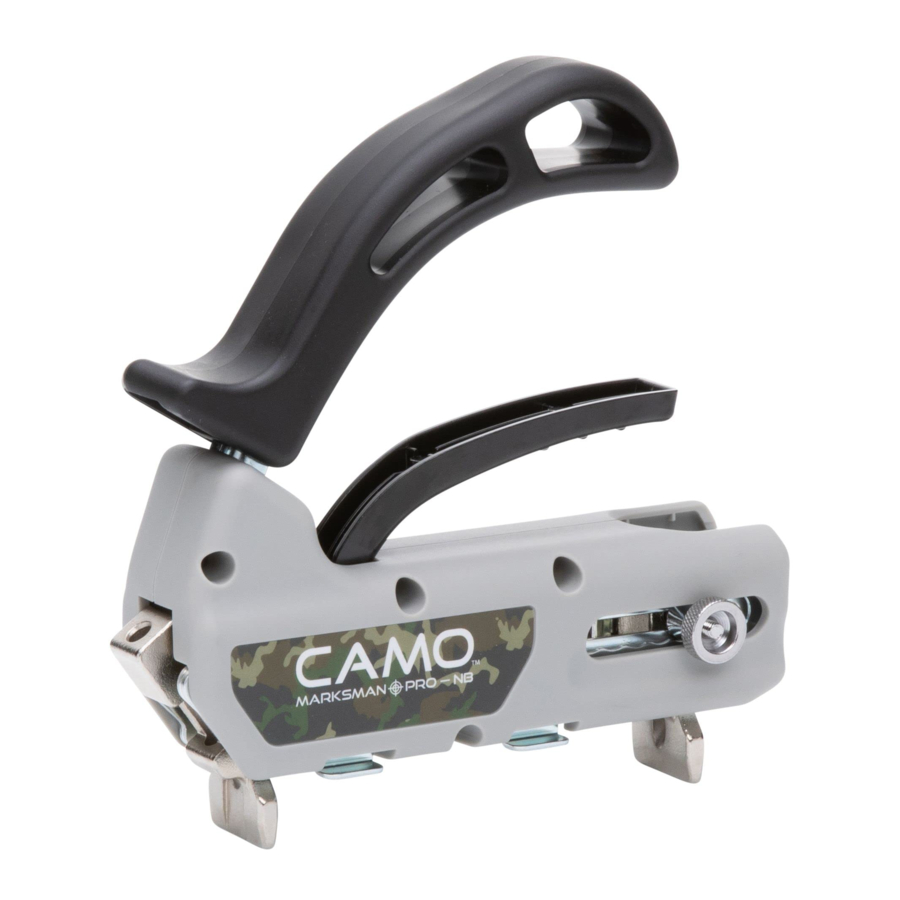

ESQUEMA DE CAMO MARKSMAN PRO
Es importante familiarizarse con el Marksman Pro. Esta herramienta se utiliza para guiar los tornillos para terraza CAMO en el lateral del tablón de la terraza y hacia abajo en la viga. Se puede utilizar en cualquier tablón de terraza macizo o ranurado de entre 5-1/4" y 5-3/4" de ancho. No es necesario realizar una perforación previa y el Marksman Pro proporciona un espaciado automático de 3/16" entre los tablones de la terraza.
Ajuste de la herramienta
Ajuste el CAMO Marksman Pro para que se adapte a los tablones que está utilizando. Afloje el dial giratorio en la parte posterior de la herramienta para ajustar los dientes espaciadores para que se adapten al ancho de sus tablones de terraza. El ajuste medio se adapta a la mayoría de los tablones de terraza macizos o ranurados estándar de 5-1/4" - 5-3/4".
El tablón que linda con la estructura
Para comenzar la instalación de la terraza, coloque el primer tablón que linda con la estructura en su posición. Si el tablón que linda es paralelo a la casa u otra estructura, puede que sea necesario fijarlo frontalmente (véase las opciones a continuación). Si es así, recomendamos utilizar tornillos para terraza de cabeza avellanada CAMO de 2 ½" x #7.
Puede asegurar el tablón que linda con la estructura de varias maneras:
- Cuando utilice CAMO Hidden Fasteners, coloque el tablón que linda con la estructura en su lugar; en cada viga, marque la ubicación de las fijaciones CAMO que se atornillarán hacia la estructura en el borde exterior del tablón de la terraza; retire el tablón de la estructura y coloque el Marksman Pro en la marca deseada en un extremo del tablón y cargue un tornillo para terraza CAMO en la guía de tornillo en el borde exterior del tablón de la terraza. Estabilice la herramienta y pre-inicie el tornillo aproximadamente ½" en el tablón. Ahora retire el tornillo y apriete la manija del gatillo para retirar el Marksman Pro. Continúe con este proceso en toda la longitud del tablón de la terraza. Una vez que haya llegado al final del tablón, vuelva a colocar el tablón de la terraza con los orificios pre-iniciados en el borde EXTERIOR con el tablón ajustado a la estructura. Ahora, vuelva a atornillar los tornillos para terraza CAMO en el tablón. Termine el tablón de la terraza fijando frontalmente el borde interior. Recomendamos utilizar tornillos para terraza de cabeza avellanada CAMO de 2 ½" x #7.
- fijar frontalmente el primer tablón o tablón y medio
- evite la fijación frontal utilizando soportes en L para fijar el tablón que linda desde debajo de la terraza a las vigas.
Una vez que haya asegurado el tablón que linda, continúe con la instalación del resto de los tablones de la terraza utilizando el sistema CAMO. ¡Es tan fácil como colocar, cargar y atornillar!
COLOCAR
Comenzando en un extremo del tablón de la terraza, apriete la manija del gatillo del Marksman Pro y coloque la herramienta sobre el tablón de la terraza. Suelte la manija del gatillo permitiendo que los
dientes espaciadores se contraigan y sujeten el tablón de la terraza. Una herramienta correctamente ajustada se sujeta de forma segura al tablón. Los pies de la herramienta deben estar planos sobre la superficie del tablón y la herramienta centrada sobre la viga.
Con la herramienta CAMO Marksman Pro colocada en el tablón de la terraza, empuje el tablón de la terraza ajustadamente contra el tablón anterior. Los dientes espaciadores crean automáticamente un espacio de 3/16" entre los tablones.
Cargar
Con la herramienta colocada en el tablón, coloque una CAMO Hidden Fastener en las guías de tornillo en ambos extremos de la herramienta Marksman Pro.
Nota: si la herramienta no está colocada en el tablón de la terraza, los tornillos se deslizarán fuera de las guías de tornillo.
Atornillar
Ajuste el taladro a la velocidad más alta. Se recomienda un taladro de altas RPM.
Comience en el borde exterior al final del tablón de la terraza sin fijar (el borde más alejado del tablón de la terraza instalado o del tablón que linda). No es necesario realizar una perforación previa.
La manija del Marksman Pro no está diseñada para soportar peso. Simplemente estabilice el Marksman Pro y comience a taladrar, haciendo funcionar el taladro a máxima velocidad en todo momento. El tornillo CAMO está diseñado para girar y extraer material durante aproximadamente ½ pulgada para evitar que se parta. Una vez que el tornillo esté iniciado, puede aumentar suavemente la presión y el tornillo morderá y se atornillará rápidamente. Deje que el tornillo haga el trabajo. Forzar el tornillo puede resultar en un abultamiento o una rotura.
Cuando el reborde de la broca CAMO Driver llegue a la guía de tornillo, habrá terminado de atornillar el tornillo. La profundidad de atornillado se establece automáticamente y no puede sobre-atornillarla.
Una vez que haya fijado el primer tornillo en el borde exterior, repita las mismas instrucciones de atornillado en el borde interior del tablón. Continúe con este proceso a lo largo del tablón hasta que se instale todo el tablón. No se salte ninguna viga.
ATENCIÓN
Para garantizar el correcto rendimiento del CAMO Marksman Pro, es importante comprobar periódicamente si hay acumulación de material de la terraza en las guías de tornillo. Si hay material presente, utilice la herramienta de limpieza para limpiar las guías de tornillo. Si está instalando IPE u otro producto de terraza denso, deberá realizar esta acción con más frecuencia.
Juntas a tope: Siga los métodos de instalación de fijación y espaciado sugeridos por los fabricantes de tablones de terraza. Puede que sea necesario bloquear la viga en la junta a tope dependiendo del tipo de entablado que esté instalando.
Instalaciones en ángulo de 45°: Coloque el Marksman Pro sobre el borde del lado alto de la viga de modo que la fijación permanezca completamente en la viga cuando esté completamente atornillada. Puede que le resulte útil marcar el tablón de la terraza donde se cruza con la viga. Para ello, dibuje una línea donde se cruzan y coloque su herramienta Marksman de modo que el centro de la guía de tornillo descanse sobre la línea. Proceda a atornillar el tornillo según las instrucciones anteriores. Repita este proceso a lo largo del tablón de la terraza en ambos bordes.
Para ver un vídeo de instalación u obtener más información, visite www.camofasteners.com o póngase en contacto con nosotros en el (800) 968-6245.
