Manual de INFINITY de Wren

Piezas de la unidad

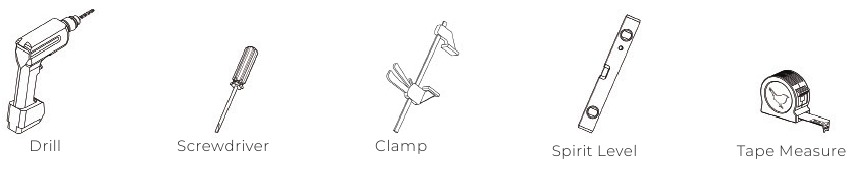

Herramientas necesarias

Recuerde tener cuidado al desembalar. Mantenga su espacio de trabajo limpio, despejado y ordenado mientras trabaja. Esto ayudará a mantener todos los artículos a salvo de cualquier daño. Cualquier cartón o plástico innecesario debe aplanarse y colocarse en la papelera.

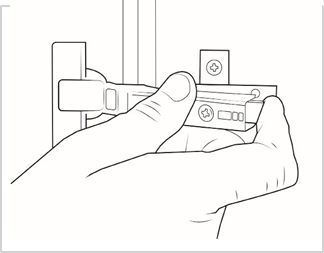

Retirar el frontal

Antes de instalar la unidad, retire el frontal tirando del pestillo de liberación.
Coloque el frontal en el protector de la puerta a lo largo de su longitud máxima.

Retirar el cajón, los accesorios y los herrajes

Retire todos los accesorios y herrajes del cajón y guárdelos en una superficie limpia y nivelada, agrupados por producto. El estante debe colocarse en el protector de la puerta a lo largo de su longitud máxima.

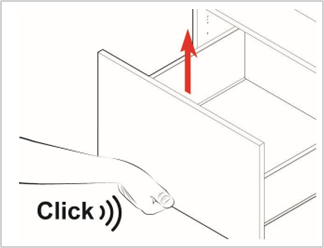

Antes de instalar la unidad, retire todos los cajones. Esto se hace sacando el cajón por completo y, a continuación, tirando de la parte delantera del cajón hacia arriba.

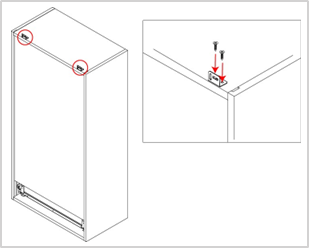

Fijar los soportes en L a la unidad

Fije los soportes en L en la parte superior y en la parte posterior de la unidad utilizando tornillos de 2x15mm a cada lado.

Antes de levantar la cómoda en su posición, la encimera debe estar en su lugar.
Esto requerirá un mínimo de dos personas.

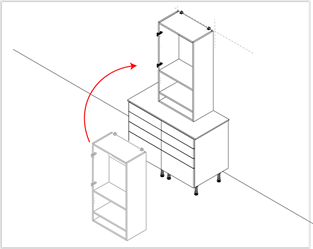

Levantar la unidad en su posición

Levante la unidad en su posición contra la pared y alinéela con las marcas de la pared que se habrán dibujado durante la fase de preparación de la habitación.
Utilice un nivel de burbuja para asegurarse de que la unidad esté nivelada de delante hacia atrás, de izquierda a derecha y en diagonal.

No se proporcionan tornillos ni tacos para fijar la unidad a la pared. Esto se debe a las variaciones en la construcción de la pared.
Antes de taladrar en la pared, DEBE comprobar si hay servicios ocultos o tuberías dentro de las paredes.

Fijar la unidad a la pared

Fije la unidad a la pared a través de los soportes en L como se muestra en la imagen (estas fijaciones no se proporcionan).

Fijación a la unidad adyacente

Sujete las dos unidades, comprobando que los bordes frontales estén nivelados y al ras.
Utilizando los tornillos proporcionados, se debe fijar 1 tornillo de 30 mm en cada esquina del lado de la carcasa.
Los tornillos se pueden ocultar colocándolos detrás del estante. Las tapas de cobertura se pueden utilizar para ocultar cualquier cabeza de tornillo visible que quede.

Encontrar la altura del estante

Coloque las clavijas del estante en los orificios pretaladrados. El estante se puede colocar a 3 alturas diferentes, como se muestra en el diagrama.
Coloque el estante en su posición de forma que el pasador de la clavija del estante se inserte en los orificios pretaladrados.

Insertar el estante en su posición

El estante toca el panel posterior cuando está instalado, si hay un espacio entre el panel posterior y el estante, entonces el estante se ha instalado al revés y el estante debe girarse.

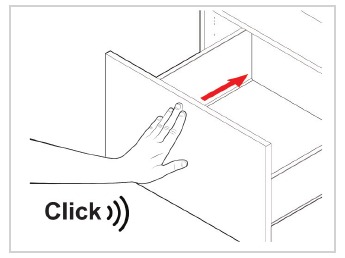

Insertar los cajones

Deslice el cajón sobre los rieles, asegúrese de que el mecanismo del riel y la línea de ranura de los lados del cajón estén alineados.
Empuje el cajón hacia atrás en la unidad después de que se haya colocado en los rieles; debería oír un clic.

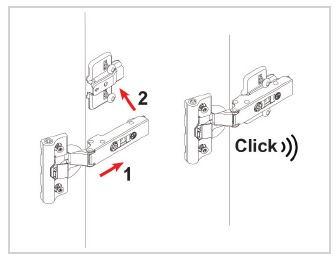

Fijar el frontal

El frontal debe volver a fijarse a la unidad enganchando las bisagras en las placas de la bisagra. La barra de la bisagra debe colocarse en los ganchos de la placa de la bisagra. A continuación, se debe empujar la parte posterior de la bisagra a la placa de la bisagra hasta que haga clic.

Añadir los amortiguadores de los cajones

Añada 1 amortiguador de puerta a cada lado de cada cajón a lo largo del borde de la carcasa, como se muestra en el diagrama.

Ajustar las bisagras y las tapas de cobertura

Ajuste las bisagras según convenga. Como se muestra en la imagen.
Punto 1: ajustará el frontal a la izquierda y a la derecha.
Punto 2a: ajustará el frontal hacia arriba y hacia abajo.
Punto 2b: ajustará el frontal apretando una vez en su posición.
Punto 3: ajustará el frontal liberando el clip de fijación. Atornille aplicando presión hacia abajo para liberar.

Colocación de las tapas de cobertura de los cajones

Coloque las tapas de cobertura de los cajones sobre el ajuste lateral del cajón.

Retirar la tapa de cobertura de la bisagra

Utilice un destornillador de cabeza plana para retirar la tapa de cobertura de la bisagra insertándolo en la ranura de la tapa de cobertura y girando.

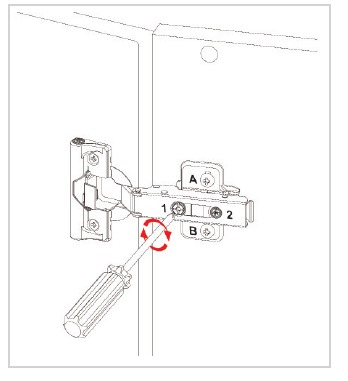

Ajustar la bisagra

Para ajustar las bisagras, utilice un destornillador según sea necesario en los puntos 1 y 2.
Punto 1: ajustará los frontales a la izquierda y a la derecha. Punto 2: ajustará los frontales hacia dentro y hacia fuera.
Para mover las bisagras hacia arriba o hacia abajo, afloje los tornillos A y B. Maniobre la puerta y, a continuación, vuelva a apretar los tornillos.

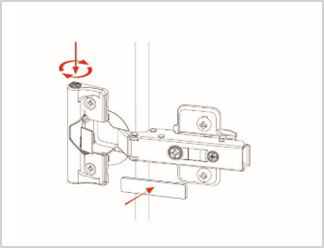

Alterar el cierre suave

Coloque las tapas de cobertura de las bisagras en las bisagras presionando hacia abajo para asegurar.
Ajuste el cierre suave según convenga (si es necesario).
El cierre suave se ajusta girando el tornillo en la parte superior de la bisagra en el sentido de las agujas del reloj o en el sentido contrario.

Limpiar la unidad

Por último, la unidad debe limpiarse a fondo para eliminar cualquier resto que pueda haberse acumulado durante la instalación.
