Manual del Tecno POP 6

Especificación del diagrama de explosión

1. Módulo TP/LCM
2. Módulo de la carcasa frontal
3. Guía de luz indicadora
4. Goma sellada de la cámara frontal
5. Guía de luz del sensor P/L
6. Espuma presionada de la cámara frontal
7. Espuma presionada de la cámara principal
8. Guía de luz del flash frontal
9. Espuma sellada de la tarjeta T
10. Mylar del sensor P/L
11. Gasa antipolvo del receptor
12. Lámina de cobre de blindaje BB
13. Espuma sellada del receptor
14. Lámina de cobre conductora de la cámara principal
15. Módulo de la cámara frontal
16. Módulo FPC de la tecla lateral
17. Goma sellada del orificio de la tarjeta T
18. Cámara principal
19. Cámara secundaria
20. Adhesivo de goma sellada del orificio
21. Receptor
22. Placa PCBA principal
23. Lata de blindaje del sensor G
24. Lata de blindaje RF
25. Lata de blindaje PDN
26. Lata de blindaje BB
27. Lata de blindaje WCN
28. Módulo de huellas dactilares
29. Tornillo para bloquear la placa PCBA principal
30. Espuma sellada de la guía de luz del flash
31. Lámina de cobre de blindaje RF
32. Espuma sellada del conector de la PCBA principal

33. Esponja conductora de la cámara frontal
34. Espuma sellada de la cámara secundaria
35. Adhesivo de la guía de luz del flash
36. Espuma sellada de la cámara principal
37. Lámina de cobre termolítica de la huella dactilar
38. Espuma presionada del conector de la PCBA principal
39. Espuma presionada de la huella dactilar
40. Espuma presionada de la cámara secundaria
41. Espuma conductora de la huella dactilar
42. Espuma presionada del conector de la batería
43. Adhesivo de la huella dactilar
44. Carcasa trasera superior
45. Adhesivo de la lente de la cámara trasera
46. Carcasa del flash trasero
47. Lente de la cámara trasera
48. Tornillos para bloquear la carcasa trasera superior
49. Espuma sellada de la carcasa de la batería
50. Espuma sellada de la huella dactilar
51. Adhesivo DECO de la batería
52. Espuma sellada DECO de la batería
53. Antena LTE y antena GPRS
54. Grafito de la batería
55. Tarjeta SIM
56. Tecla lateral
57. Carcasa de la batería
58. DECO de la batería
59. Antena principal
60. Tornillos para bloquear la carcasa trasera inferior
61. Espuma de gasa antipolvo de la caja del altavoz
62. Acero antimagnético del altavoz
63. Adhesivo de acero antimagnético del altavoz
64. Carcasa trasera inferior
65. Espuma presionada del conector de la sub-PCBA
66. Espuma sellada del altavoz
67. Espuma sellada del conector de la sub-PCBA
68. Tornillo para bloquear la placa sub-PCBA
69. Altavoz
70. Cable coaxial
71. Placa sub-PCBA
72. Batería
73. Motor de vibración
74. FPC del conector del altavoz
75. Espuma sellada de la caja del altavoz
76. Espuma sellada del micrófono
77. Adhesivo de goma sellada del micrófono
78. Adhesivo de la batería
79. Goma sellada del micrófono
80. Adhesivo conductor de la sub-PCBA
81. Goma del micro-USB
82. Goma de la clavija del teléfono

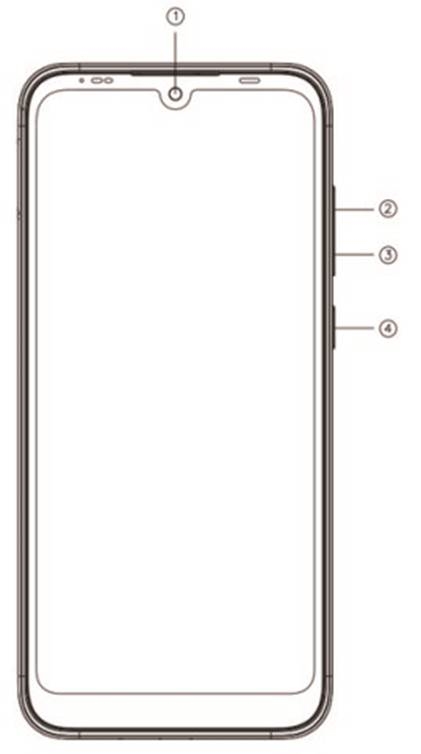

Conozca su teléfono

1. Cámara frontal
2. Tecla de volumen +
3. Tecla de volumen -
4. Tecla de encendido

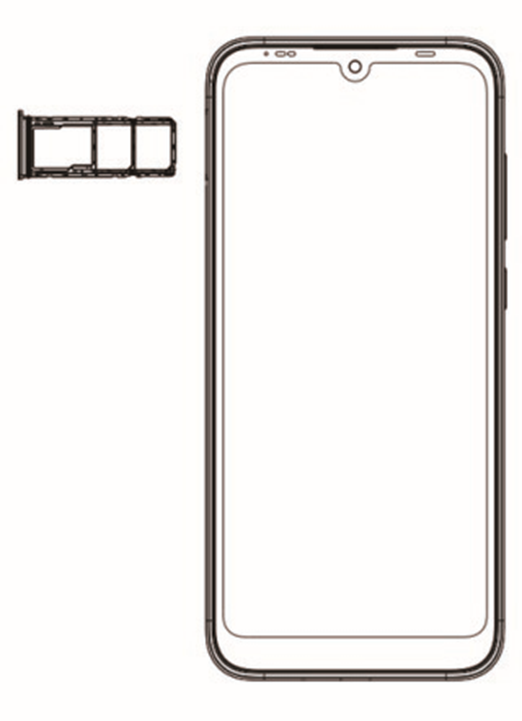

Instalación de la tarjeta SIM/SD

1. Apague el móvil.
2. Consulte la siguiente imagen para la instalación de la tarjeta SIM/SD.

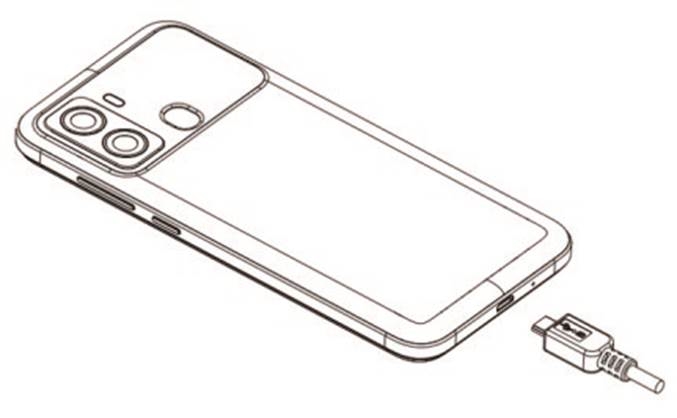

Cargar el teléfono

Puede cargar su dispositivo con un cargador o conectándolo al ordenador mediante un cable USB (incluido con el teléfono).

1. Por favor, recuerde la parte delantera y trasera del enchufe.
2. Utilice únicamente cargadores y cables TECNO. Otros cargadores o cables pueden dañar el dispositivo. Esto invalidará la garantía de su teléfono.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del Tecno POP 6
