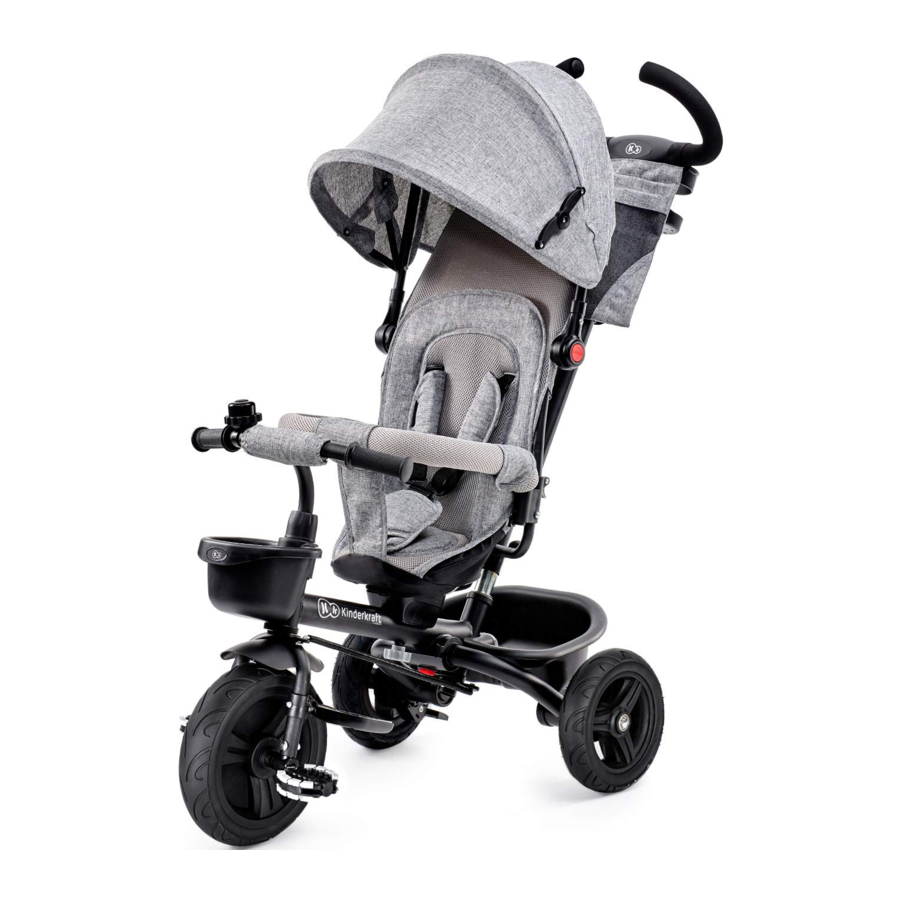

Manual de Kinderkraft AVEO

Partes principales

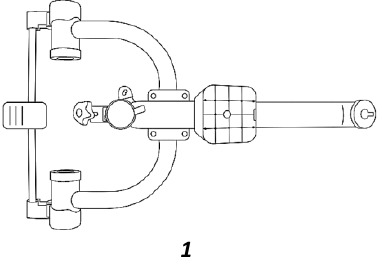

1. Estructura con base del asiento

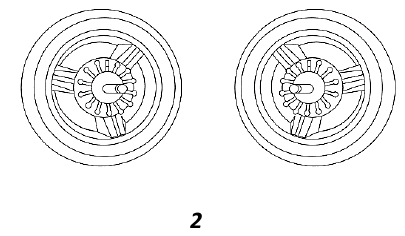

2. Ruedas traseras

3. Rueda delantera

4. Horquilla delantera con pernos de seguridad

5. Guardabarros con tornillo

6. Manillar

7. Cubierta del perno del manillar

8. Llave de montaje

9. Timbre con perno de seguridad

10. Cesta trasera

11. Asiento con tuerca

12. Barandillas de protección

13. Respaldo

14. Funda del asiento

15. Capota

16. Manillar parental

17. Soporte para vasos

18. Cable

19. Cesta delantera

20. Llave de montaje

21. Bolsa


Montaje del triciclo

Antes de comenzar el montaje del triciclo, retire todos los elementos de plástico y de seguridad.

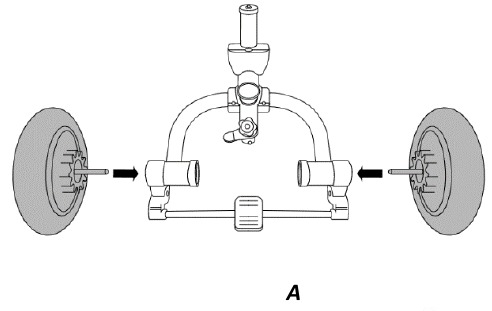

1. Tome la estructura con la base del asiento (1) e inserte las ruedas traseras (2) como se muestra en la figura A hasta que escuche un "clic" distintivo.

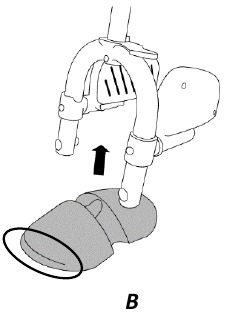

2. Fije el guardabarros (5) a la horquilla delantera (4) utilizando el tornillo del guardabarros (figura B).

   Asegúrese de que la muesca del guardabarros esté en el lugar que se muestra en la imagen. Apriete el tornillo con la llave de montaje (8).

3. Retire los pernos y las tuercas montados en la horquilla (4) marcados en la figura C. Deslice los elementos sobre la rueda delantera (3) como se muestra en la imagen. Conecte los elementos de la rueda delantera con la horquilla como se muestra en la figura C y, a continuación, apriete los pernos previamente aflojados con la llave de montaje (8).

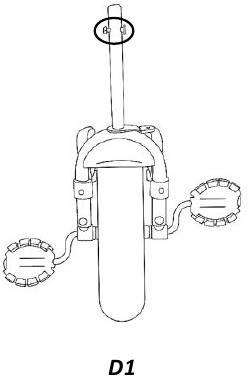

4. Desenrosque el perno de seguridad de la horquilla (4) como se indica en la figura D1. Pase la horquilla con la rueda delantera a través de la estructura (1).

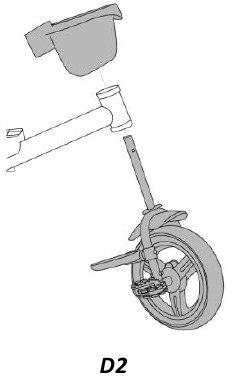

   La muesca del guardabarros debe estar orientada hacia la dirección de la marcha. A continuación, coloque la cesta delantera (19) como se muestra en la figura D2.

   Tenga en cuenta la posición de las aberturas en la estructura: deben ser paralelas a los elementos que sobresalen en la parte posterior de la cesta.


5. Deslice la cubierta del perno del manillar (7) sobre el manillar (6) como se muestra en la figura E.

6. Coloque el manillar en la horquilla montada en la estructura y, a continuación, asegúrelo con el perno utilizando la llave de montaje (20) como se muestra en la figura F, y deslice la cubierta (7) sobre el perno apretado.

7. Instalación del cable (18).

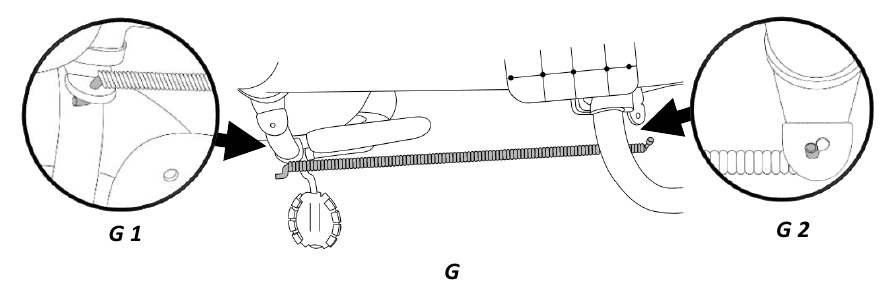

   Asegúrese de que el extremo del cable con la tuerca esté colocado en la parte trasera del triciclo como se muestra en la figura G. Inserte el extremo sin la tuerca en la abertura designada que se muestra en la figura G1. Afloje la tuerca del extremo trasero del cable e insértela en la abertura situada en la parte trasera del triciclo como se muestra en la figura G2. A continuación, apriete la tuerca con la llave de montaje (20).

8. Desenrosque la tuerca del perno situado debajo del asiento (11). Deslice el perno a través de la base del asiento, que está situada en la estructura, y apriételo con el perno como se muestra en la figura H.

   Asegúrese de que la tuerca esté apretada y de que el asiento no gire.

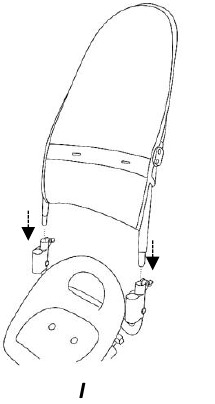

9. Antes de insertar el respaldo (13) en la base del asiento, asegúrese de que los pestillos de bloqueo estén en la posición que se muestra en la figura I 1.1. Inserte el respaldo en los orificios como se muestra en la figura I. A continuación, bloquee el respaldo bajando los pestillos (figura I 1).

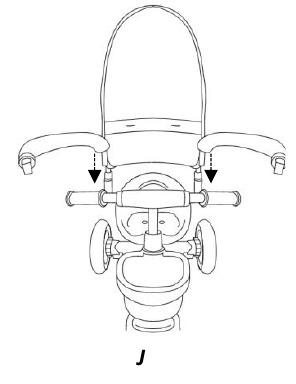

10. Inserte las protecciones laterales (12) en las aberturas como se muestra en la figura J.

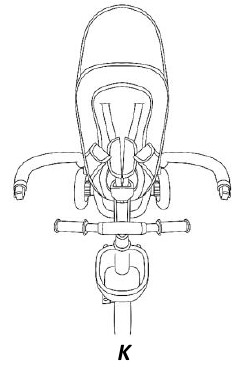

11. Para colocar la funda (14) en el asiento (figura K), abra la tela del respaldo con la cremallera. Pase las correas de la parte posterior de la funda a través de los orificios del respaldo y, a continuación, cierre la cremallera. Deslice las protecciones laterales del asiento a través de las fundas laterales (figura K1). Para instalar la funda del asiento, primero estírela sobre la parte superior del asiento. Coloque la correa de la entrepierna sobre una de las fundas laterales y conéctelas hasta que escuche un "clic".

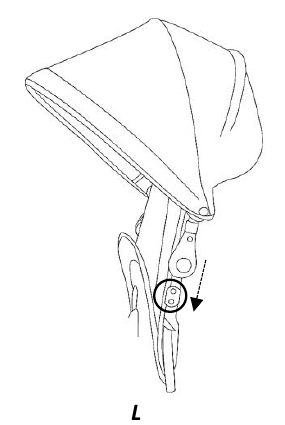

12. Antes de instalar la capota (15), conecte los elementos de fijación con la estructura de la capota en ambos lados hasta que escuche un "clic". Deslice las partes de plástico de la capota sobre los elementos laterales del respaldo (13) como se muestra en la figura L.

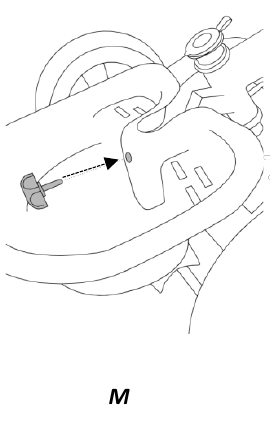

13. Para instalar la cesta trasera (10), afloje el perno de seguridad en la parte trasera de la estructura (1). Coloque la cesta en la estructura y asegúrela con el perno como se muestra en la figura M.

14. Para fijar el manillar parental, abra el tapón de plástico en la parte posterior de la estructura como se muestra en la figura N. A continuación, inserte el manillar parental (16) en la abertura como se muestra en la figura N1, luego presione el pasador en la parte inferior del manillar y empújelo hasta que escuche un "clic", asegurándose de que el pasador inferior quede oculto.


15. Fije la bolsa (21) en el manillar parental (16) utilizando el cierre de velcro, y deslice el soporte para vasos (17) sobre el elemento en la parte posterior del manillar parental como se muestra en la figura O.

16. Para fijar el timbre (9), desatornille el perno con la llave de montaje (8), luego deslice el timbre sobre el manillar (6) y asegúrelo con el perno (figura P).


Ajuste

Posición de la capota: pulse los botones negros a ambos lados de la capota y colóquela en la posición deseada.
Reposapiés: dependiendo del nivel de desarrollo del niño, los reposapiés se pueden plegar para que el niño pueda montar en el triciclo por sí mismo.

Siempre que el manillar parental esté fijado y el reposapiés esté abierto, el bloqueo de la rueda debe estar desactivado para que los pedales giren libremente sin mover la rueda (el accionamiento está desactivado). Si el bloqueo está activado, ¡los pies del niño pueden ser aplastados o lesionados! Después de quitar el manillar parental, pliegue el reposapiés y conecte el bloqueo de la rueda para que los pedales pongan la rueda en movimiento (el accionamiento está activado).
Freno: el triciclo tiene un freno en la rueda trasera. Presione el freno con el pie. Cuando escuche el sonido de bloqueo, el freno estará activado. Se desbloquea después de levantar el bloqueo del freno.

Para desbloquear completamente las ruedas traseras, levante el freno lo más posible.
Arnés de seguridad: ajuste la longitud para que sujete al niño de forma segura, pero que no bloquee sus movimientos.
Posición del asiento: el sillín se puede girar a la posición orientada hacia atrás. Para ello, desenrosque la tuerca y coloque el asiento en la posición deseada. Después de apretarlo, asegúrese de que el asiento esté bien sujeto.
Plegado de las ruedas traseras: levante ligeramente el triciclo y primero deslice el bloqueo rojo y luego el botón rojo debajo de la estructura, y gire las ruedas traseras hacia adelante.
Cambio de la posición del asiento: desenrosque la tuerca del perno debajo del asiento y, a continuación, colóquelo para que mire hacia o en contra de la dirección de la marcha. Atornille la tuerca en el perno debajo del asiento.

Asegúrese de que la tuerca esté apretada y de que el asiento no gire.
Los niños mayores pueden montar sin el respaldo: deslice la funda del asiento, retire el respaldo desbloqueando las palancas en sus lados, luego gire los reposabrazos 90° hacia atrás y deslícelos hacia afuera.
Ajuste de la longitud del manillar parental: extienda y asegure en una posición cómoda.

Mantenimiento y limpieza

	No lavar. Limpie el producto suavemente con un paño húmedo y un detergente suave		Lavar a máx. 30°C, proceso suave
	No usar lejía		No planchar
	No secar en secadora		No lavar en seco

Funda del asiento, respaldo y funda del manillar: Retire de la estructura. Lavar a un máximo de 30°C en un ciclo suave. No usar lejía. No secar en secadora. No planchar. No lavar en seco. Capota: No lavar. No usar lejía. No secar en secadora. No planchar. No lavar en seco. Limpiar con un paño limpio y húmedo y jabón suave.
Dejar secar al aire. No sumergir en agua. Estructura: Limpie la estructura de metal con un paño suave, limpio y húmedo y jabón suave.

Almacenamiento
Guarde el producto fuera del alcance de los niños.

Garantía
El texto completo de los Términos y Condiciones de la Garantía está disponible en el sitio web WWW.KINDERKRAFT.CO

INSTRUCCIONES DE SEGURIDAD Y PRECAUCIONES

Atención:

• El cumplimiento del manual del usuario garantiza un uso seguro del juguete. Lea atentamente el manual del usuario antes de usar la bicicleta y consérvelo para futuras consultas. Recomendado para niños a partir de 9 meses
• Utilice equipo de protección personal como cascos, guantes, coderas y rodilleras. Este producto está diseñado para uso en exteriores. No lo utilice en el tráfico rodado.
  La bicicleta crucero para niños no debe utilizarse cerca de vehículos de motor, calles, piscinas, colinas, carreteras, escaleras o sobre terrenos irregulares.
• Utilice el juguete sobre superficies planas y sin obstáculos.
• Para evitar lesiones graves, es necesaria la supervisión continua de un adulto.
• Para evitar caídas y colisiones que causen lesiones al usuario o a terceros, los padres/tutores deben llamar la atención de los niños sobre las precauciones de seguridad que deben tomarse. Antes de utilizar el producto, es importante explicar a los niños cómo utilizarlo de forma segura.
• La persona que utilice el producto siempre debe llevar calzado.
• El montaje siempre debe ser realizado por un adulto. Antes de cada uso, compruebe que el artículo no esté dañado o desgastado y que todas las piezas de montaje y fijación estén en buenas condiciones. Asegúrese de que los pernos y las tuercas conserven sus propiedades de autobloqueo. Compruebe que el montaje esté completo y en buenas condiciones. Si observa que faltan piezas o están dañadas, no utilice el producto, sino que póngase en contacto con su distribuidor.
• Tenga cuidado al montar en bicicleta, debe saber cómo montar para evitar caídas o colisiones que puedan causar lesiones al usuario o a un tercero.
• Las zonas más seguras para las personas que utilizan la bicicleta son aquellas con poco o ningún tráfico de vehículos, como zonas privadas, parques infantiles, patios escolares y patios escolares.
• Peso máximo del usuario: 25 kg
• Conserve el embalaje o deséchelo de acuerdo con la normativa local.
• Por la seguridad de los niños, no deje piezas del embalaje libremente accesibles (bolsas de plástico, cajas de cartón, etc.). ¡Riesgo de asfixia!
