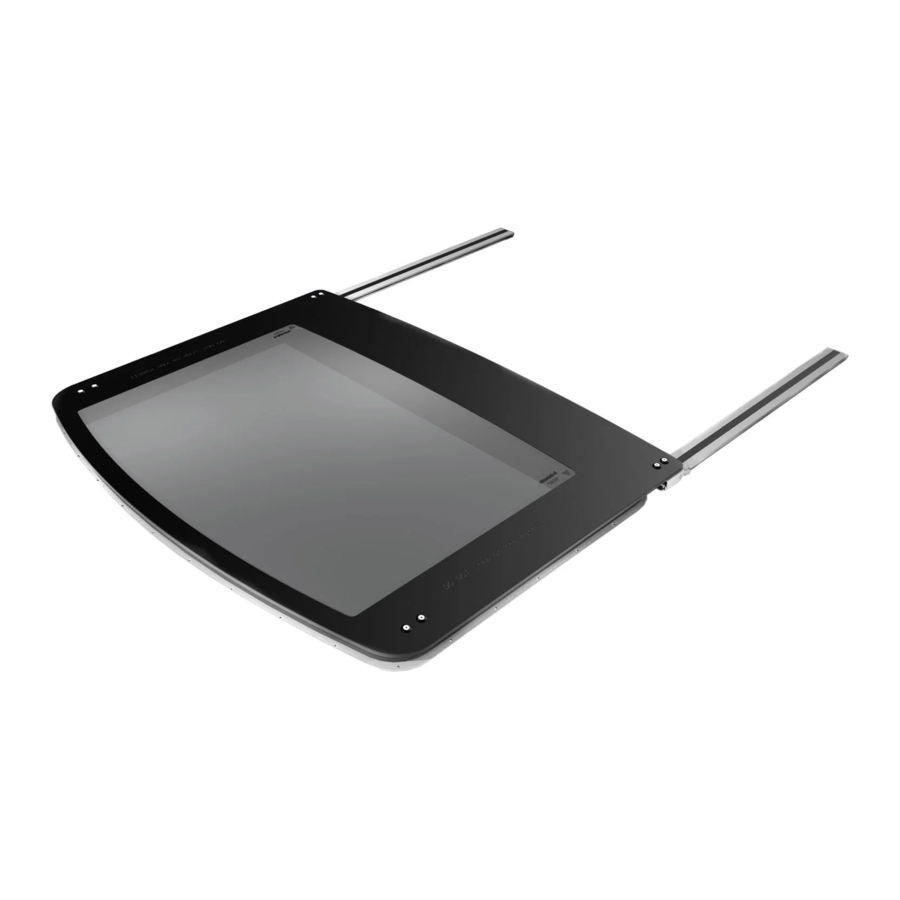

Manual de la serie Webasto 40

Funcionamiento

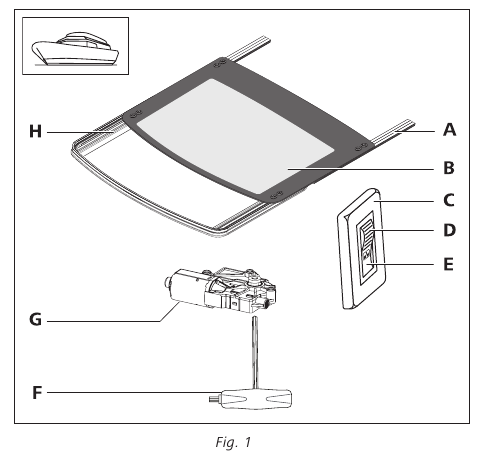

Descripción general

1. Rieles
2. Panel de vidrio
3. Interruptor
4. Botón "close" (cerrar)
5. Botón "open" (abrir)
6. Llave de emergencia
7. Motor
8. Guías

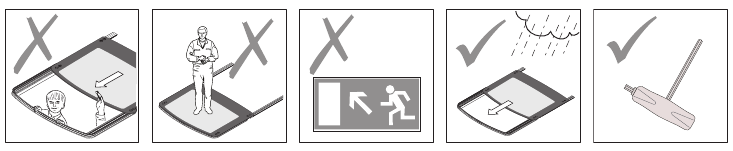

Instrucciones de seguridad

• Al cerrar el techo solar, asegúrese de mantener todas las partes del cuerpo y/u obstrucciones alejadas de la abertura para evitar lesiones.
• ¡No se pare ni camine sobre el techo!
• ¡No utilice el techo como escotilla de escape! Asegúrese de que haya otra escotilla accesible para emergencias.
• Mantenga la llave de emergencia cerca del techo para accionarlo manualmente.

ATENCIÓN
Posibles daños debido a las condiciones climáticas y/o la velocidad
Cierre el techo en:

• Velocidades superiores a 30 nudos.
• Un estado del mar de más de 1 m.
• A velocidades de viento de más de 16 nudos.

Funcionamiento del techo

NOTA
¡El funcionamiento del techo solo es posible si la fuente de alimentación principal está encendida!

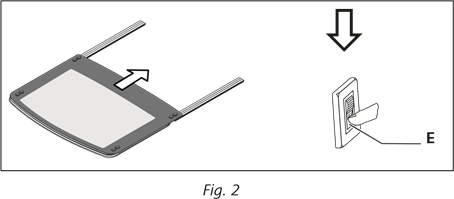

1. Mantenga pulsado el botón "open" (abrir) (E). El techo:

   • continuará abriéndose hasta que se suelte el botón.
   • continuará abriéndose hasta alcanzar la posición máxima de apertura.

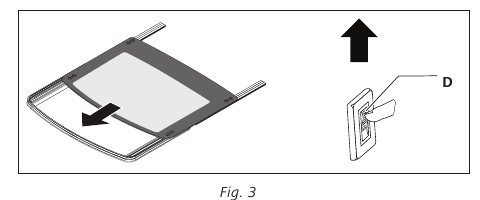

2. Mantenga pulsado el botón "close" (cerrar) (D). El techo:

   • continuará cerrándose hasta que se suelte el botón.
   • continuará cerrándose hasta alcanzar la posición máxima de cierre.

NOTA
Para evitar la entrada de agua en la cabina, retire cualquier resto de agua del panel de vidrio antes de utilizarlo.

Mantenimiento

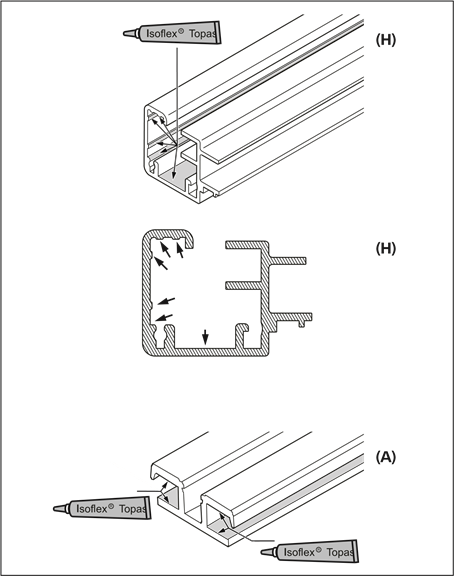

Fig. 4

• Limpie el techo con regularidad.
• Lave el panel de vidrio con agua limpia y un paño suave, gamuza o esponja. Nunca frote una superficie seca. No utilice soluciones abrasivas o agresivas como aguarrás o disolventes minerales al limpiar los paneles de vidrio.
• Lave el resto del techo con agua tibia utilizando un producto de limpieza de grado marino profesional. Enjuague con agua limpia.
• Aplique una fina capa de grasa (Isoflex^® Topas L32) en el interior de los rieles (A) y las guías (H) para garantizar un deslizamiento suave. Disponible a través de Webasto.
• Nunca utilice:
  • Productos alcalinos que contengan soluciones de sodio;
  • Productos ácidos como el muriático o los que contengan fósforo;
  • Lana de acero, abrasivos o papel de lija;
  • Productos de limpieza para vidrio que contengan álcali, que pueden corroer el aluminio.

Resolución de problemas

• Apertura/inclinación deficiente del techo:
  • Limpie la junta con un detergente suave y repita la apertura/cierre del techo.
• Movimiento deficiente del techo:
  • Limpie el interior de los rieles (A) y las guías (H)
  • Aplique grasa en el interior de los rieles y las guías. Consulte la Fig. 1, la Fig. 4 y el capítulo "Mantenimiento".
• Si el techo sigue sin funcionar correctamente, póngase en contacto con el fabricante de la embarcación para que lo revise y/o repare.
• Cuando sea necesario, el techo puede accionarse manualmente.

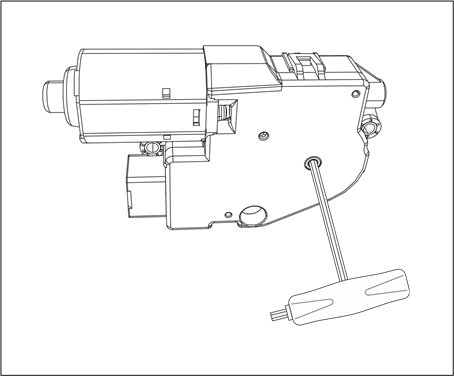

  El eje de accionamiento del motor puede girarse con la llave de emergencia para abrir o cerrar el techo. Consulte la Fig. 5.
  Fig. 5


No intente accionar el techo eléctricamente durante el accionamiento manual.
Si el techo se ha accionado manualmente con la llave de emergencia, el sistema de control debe reiniciarse. Consulte la sección "Procedimiento de reinicio".

Procedimiento de reinicio

NOTA
Antes de comenzar el procedimiento de reinicio, asegúrese de que haya un mínimo de 20 A disponibles.

• Mantenga pulsado el botón "close" (cerrar) (D) para cerrar el techo lo más posible hacia adelante.
• Suelte el botón "close" (cerrar) (D).
• En el plazo de 1 segundo, mantenga pulsado el botón "close" (cerrar) (D).
  Mientras sigue manteniendo pulsado el botón de cierre, después de 10 segundos el panel de vidrio se mueve a pequeños pasos hasta que se cierra por completo y el motor produce un fuerte sonido de "clic".
• Suelte el botón "close" (cerrar) (D).
  El sistema se ha reiniciado.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la serie Webasto 40
