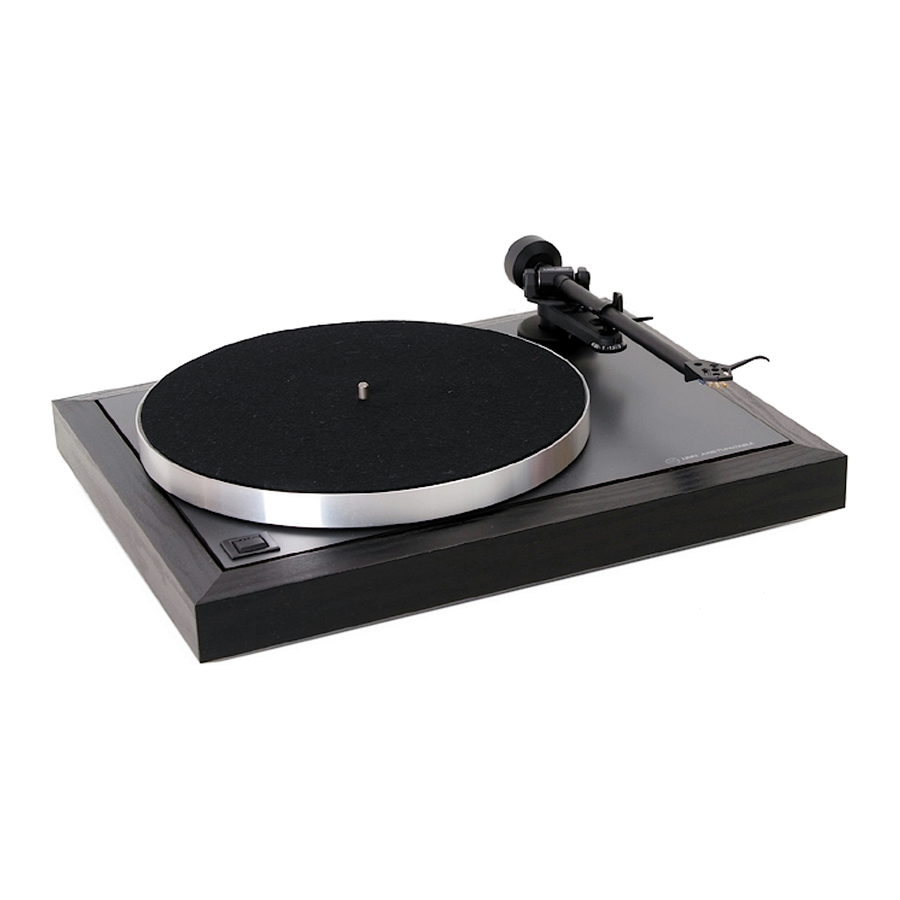

Manual de Linn AXIS
INSTALACIÓN
Retire el tornillo de transporte de la base y guárdelo en un lugar seguro.
Vierta todo el aceite suministrado en el alojamiento del cojinete. Introduzca con cuidado el plato interior en el alojamiento del cojinete y sujételo mientras se hunde para evitar dañar las superficies del cojinete.
Coloque la correa alrededor del plato interior y la polea del motor. Coloque el plato exterior con la alfombrilla sobre el plato interior.

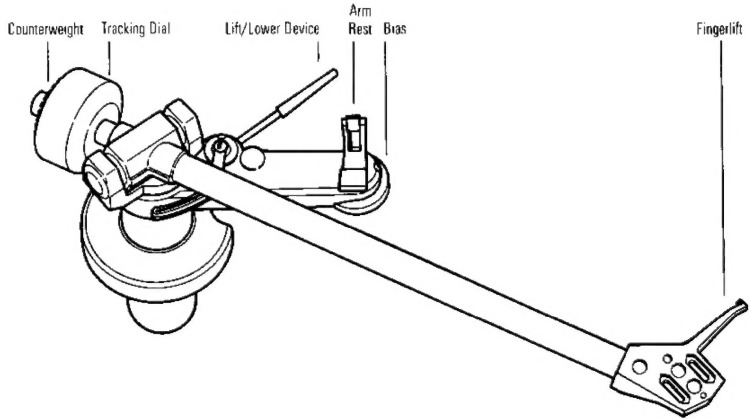

Si su giradiscos está equipado con un brazo de lectura Linn Akito, ajuste el peso de seguimiento de la siguiente manera:
Asegúrese de que el brazo esté sujeto en su soporte, que la compensación esté desactivada y que el dispositivo de elevación/descenso esté bajado. Con el dial de seguimiento hacia atrás, atornille el contrapeso en el sentido de las agujas del reloj (mirando el dial) en el brazo, empujando suavemente para que encaje la rosca. Retire el protector de la aguja. Sujetando el elevador de dedos, suelte el brazo y muévalo entre su soporte y el plato.
Gire el contrapeso hasta la posición que equilibre el brazo, es decir, donde la aguja flote aproximadamente a la altura del disco. Vuelva a sujetar el brazo en su soporte. Gire el dial de seguimiento mientras sujeta el contrapeso hasta que "0" esté alineado con la línea en la parte superior del brazo.
Compruebe que el brazo sigue equilibrado. Si no lo está, ha movido el contrapeso
al ajustar el dial de seguimiento, así que vuelva a equilibrar el brazo y vuelva a ajustar el dial de seguimiento a "0".
Gire el contrapeso en el sentido de las agujas del reloj (mirando el dial) hasta la fuerza de seguimiento deseada. Ajuste la compensación al mismo valor. (Consulte la instalación general para obtener más información).
Compruebe que la altura del brazo es la correcta. El tubo del brazo debe ser paralelo a la superficie del disco. El ajuste puede realizarse aflojando el tornillo de ajuste de la altura del brazo con una llave hexagonal de 4 mm, moviendo el brazo a la altura correcta y bloqueando el tornillo. Los tornillos deben estar firmes, pero no excesivamente apretados.
Ubicación
Asegúrese de que la superficie sobre la que se va a utilizar el giradiscos esté nivelada y de que haya una ventilación adecuada para el disipador de calor. Para obtener los mejores resultados, recomendamos lo siguiente:
MONTAJE EN EL SUELO: Coloque el giradiscos en una mesa pequeña, ligera y rígida, por ejemplo, una mesa de centro pequeña. Asegúrese de que la mesa esté nivelada en el suelo y no se balancee.
MONTAJE EN LA PARED: El montaje en la pared puede ser preferible cuando existe un suelo muy elástico o cuando existe riesgo de daños por parte de los niños. La estantería utilizada debe ser ligera y rígida, y debe estar totalmente soportada por sus soportes, pero no atornillada o pegada firmemente a ellos.
Para permitir que la tapa se abra completamente, se requiere un espacio libre de 3" (7,5 cm) detrás del zócalo y al menos 13" (33 cm) por encima.
FUNCIONAMIENTO
El interruptor del Axis proporciona un disparador a la electrónica para arrancar o detener el motor. No interrumpe ninguna conexión a la red eléctrica. La alimentación permanece en la placa de circuito todo el tiempo. El consumo de energía estática es muy bajo.
Después de la conexión, se debe dar unos segundos al circuito para que se estabilice antes de encender el motor.
Selección de velocidad
33 rpm: El Axis tiene un cambio de velocidad electrónico. Para activar 33 rpm, pulse el interruptor una vez y el LED rojo se encenderá, indicando 33 rpm. Para detenerlo, pulse el interruptor una vez más.
45 rpm: Pulse y mantenga pulsado el interruptor. El LED rojo se encenderá, luego el verde, indicando 45 rpm. Para detenerlo, pulse el interruptor una vez más. NOTA: Si el plato se detiene deliberadamente mientras funciona a 45 rpm, el giradiscos no se reiniciará automáticamente. Para reiniciarlo es necesario apagar el giradiscos, esperar unos segundos y seleccionar la velocidad.*
Tenga en cuenta que cuando se aplica la alimentación por primera vez, el giradiscos puede girar a 33 o 45 rpm. Esto es normal y no es motivo de preocupación.
*Nota: El plato tardará unos 8 segundos en alcanzar completamente las 45 rpm.
MANTENIMIENTO DEL PRODUCTO
El Axis está diseñado para una larga vida útil. Para preservar el aspecto y mantener el rendimiento de su giradiscos, debe tener en cuenta los siguientes puntos:
PLATO: Limpiar con un paño suave y seco. NO utilice ningún limpiador abrasivo, ya que eliminará la laca protectora y provocará la corrosión.
ALFOMBRA: La alfombra de fieltro se puede limpiar con cinta de enmascarar. Si la alfombra se llena de polvo, puede golpearla como una alfombra o moqueta.
MOTOR: La polea del motor debe limpiarse periódicamente. Retire el plato exterior y la correa, y limpie suavemente con un paño impregnado con alcohol isopropílico o metanol.
TABLERO SUPERIOR: Esto se puede limpiar con un plumero ligero o un paño ligeramente húmedo, asegúrese de que el protector de la aguja esté en su lugar antes de comenzar. Si tiene que quitar una mancha de aceite del tablero superior, use un paño suave y alcohol metilado.
CORREA: La correa debe durar al menos cinco años de uso regular. La correa se puede limpiar al mismo tiempo que la polea. El mejor método es pasarla por un paño húmedo.
ACEITE: El aceite suministrado para el cojinete proporciona una protección de por vida. Si el aceite se pierde del alojamiento del cojinete, solo debe reemplazarse con aceite suministrado por la fábrica, que está disponible en su distribuidor de Linn. El giradiscos nunca debe funcionar sin aceite.
CUBIERTA ANTIPOLVO: El mejor método es eliminar el polvo con un paño húmedo sin frotar y luego usar un plumero suave. Las cubiertas se dañan más a menudo durante la limpieza que durante el uso.
INSTALACIÓN GENERAL DEL SISTEMA
PESO DE SEGUIMIENTO Y COMPENSACIÓN: Cada combinación de brazo y cartucho tiene un peso de seguimiento óptimo. Lo mejor es ajustarlo escuchando. Los incrementos de 0,1 g pueden producir diferencias significativas. Los discos de prueba no sirven para establecer el peso de seguimiento y la compensación. La temperatura puede alterar estos valores, que serán más bajos en climas cálidos y más altos en climas fríos. Nota: En los brazos Linn, la compensación debe ajustarse al mismo valor que el peso de seguimiento.
LIMPIEZA DE DISCOS: La mayoría de los dispositivos de limpieza de discos hacen más daño que bien. El mejor método para limpiar los discos es dejar que la aguja elimine cualquier ruido que pueda haber en el surco, luego limpiar la aguja.
LIMPIEZA DE LA AGUJA: Es importante que la aguja se mantenga escrupulosamente limpia. Hemos descubierto que los limpiadores de almohadilla vibratoria seca funcionan bien. Alternativamente, los distribuidores de Linn pueden suministrar papel de limpieza de agujas que es fácil de usar y ofrece excelentes resultados.
CONTACTOS LIMPIOS: Los contactos eléctricos en un sistema de alta fidelidad deben mantenerse mecánicamente sólidos y limpios. Un mal contacto entre el cartucho y el brazo degradará el rendimiento. Se deben realizar comprobaciones en todos los contactos
periódicamente.
CABLES DE INTERCONEXIÓN: Recomendamos y suministramos cables de cobre de buena calidad para los cables de interconexión y aconsejamos cables de cobre multifilares de 20 amperios para los cables de los altavoces.
COLOCACIÓN DE LOS ALTAVOCES: Los altavoces deben colocarse correctamente y deben montarse en soportes rígidos que estén firmemente apoyados en el suelo y no se balanceen. Nota: Los altavoces Linn están diseñados para colocarse cerca de la pared.

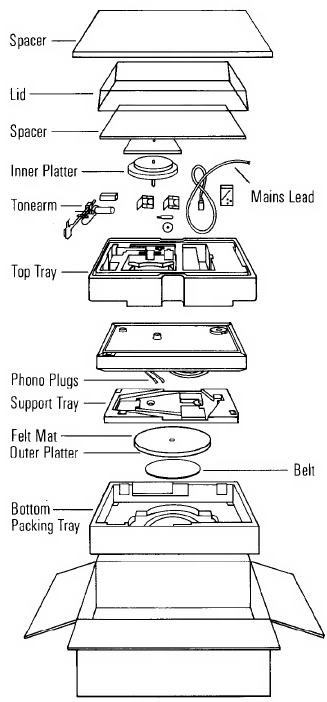

TRANSPORTE
Guarde siempre todo el embalaje de su giradiscos Axis.
Cuando transporte el giradiscos Axis, retire el contrapeso del brazo, retire el plato interior del alojamiento del cojinete y colóquelo en su posición en el embalaje. Vuelva a colocar la tapa del cojinete para evitar que se derrame el aceite.
Si el giradiscos se va a enviar a cualquier lugar, entonces es importante seguir estas instrucciones;
- Retire el cable de alimentación y colóquelo en la bandeja superior.
- Retire la tapa y coloque las bisagras en la bandeja superior.
- Retire el plato exterior. Retire la correa y colóquela alrededor del cubo central en la bandeja de embalaje inferior.
- Coloque el plato y la alfombrilla de fieltro en su posición en la bandeja de embalaje inferior.
- Coloque el protector de la aguja, retire el contrapeso del brazo, desconecte el cable del brazo (si es necesario, afloje el tornillo de bloqueo), afloje el tornillo de ajuste de la altura del brazo y retire el brazo de lectura. Coloque el brazo y el contrapeso en sus respectivas ranuras en la bandeja de embalaje superior.
- Retire el plato interior y colóquelo en la bandeja superior. Inserte tiras de embalaje de espuma entre el zócalo y el tablero superior. Inserte el tornillo de transporte a través del orificio en el tablero base en su rosca y apriete hasta que el tablero superior quede firmemente sujeto.
- Coloque el giradiscos en su posición sobre la bandeja de soporte del zócalo de poliestireno, con la pieza espaciadora de poliestireno en su lugar. El cable del brazo debe enrollarse alrededor de los 3 pies de suspensión. Asegure los enchufes fono a la base del zócalo con un trozo de cinta adhesiva.
- Coloque la bandeja superior sobre el giradiscos, coloque el espaciador de cartón encima. La tapa debe colocarse en su bolsa de plástico y colocarse en la ranura de la bandeja superior.
- Coloque el espaciador de poliestireno encima de la tapa y cierre la caja.
