Manual de Secret Lab MAGNUS Pro

Introducción

Esta guía es para los usuarios que tienen tomas de corriente más cerca del lado derecho del escritorio y desean cambiar la columna de fuente de alimentación integrada (IPSC) de la pata izquierda a la derecha. Esto permite un cableado más ordenado y evita que el cable de la fuente de alimentación cuelgue debajo del escritorio. Ten en cuenta que la toma de corriente del interruptor quedará orientada hacia el frente cuando se instale en el lado derecho.

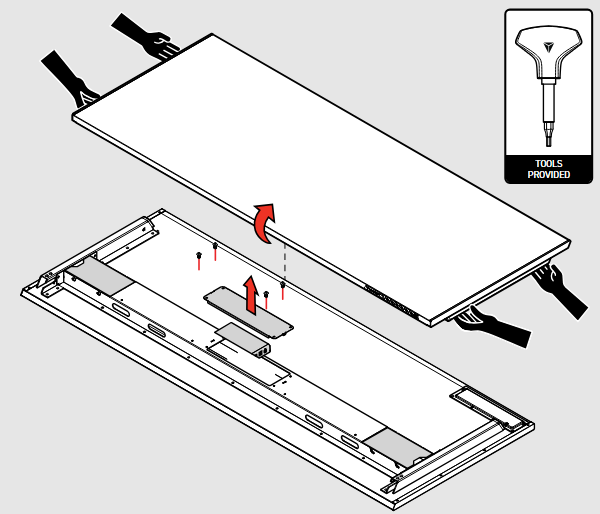

Preparación para el montaje

Con al menos dos personas, levante la superficie metálica del escritorio y colóquela boca abajo en una zona sin residuos para proteger la superficie metálica del escritorio. Retire la trampilla de servicio con el mango del destornillador y el extremo pequeño de la punta de doble extremo proporcionada.

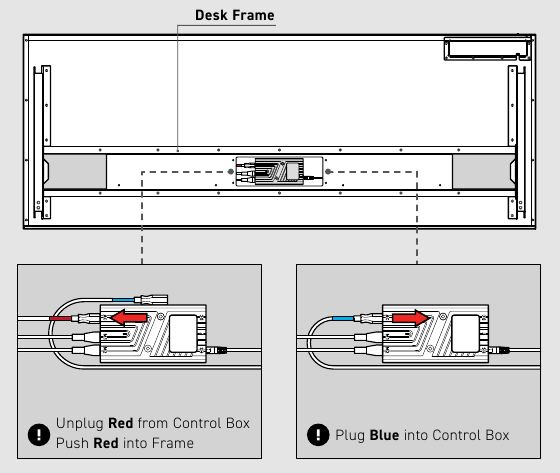

Preparación para el cambio de columna de la fuente de alimentación

Retire el conector de cable rojo de la caja de control y empújelo en el bastidor del escritorio como se muestra en el diagrama. Enchufe el conector de cable azul en la caja de control como se muestra en el diagrama.

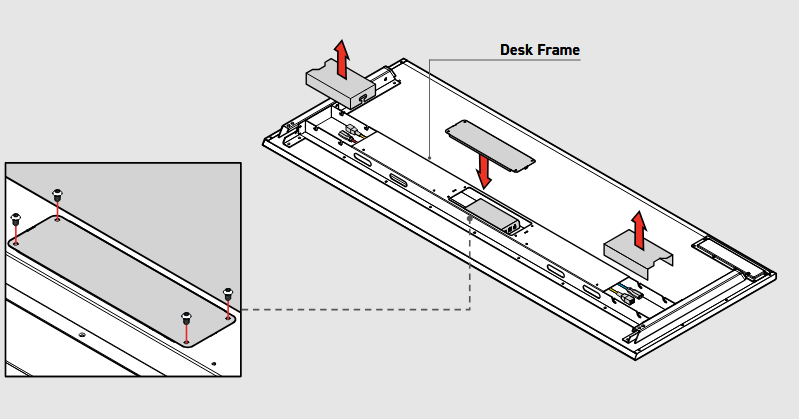

Preparación para el cambio de columna de la fuente de alimentación

Vuelva a instalar la trampilla de servicio en el bastidor del escritorio con el mango del destornillador y el extremo pequeño de la punta de doble extremo proporcionada. Retire las cubiertas de cartón.

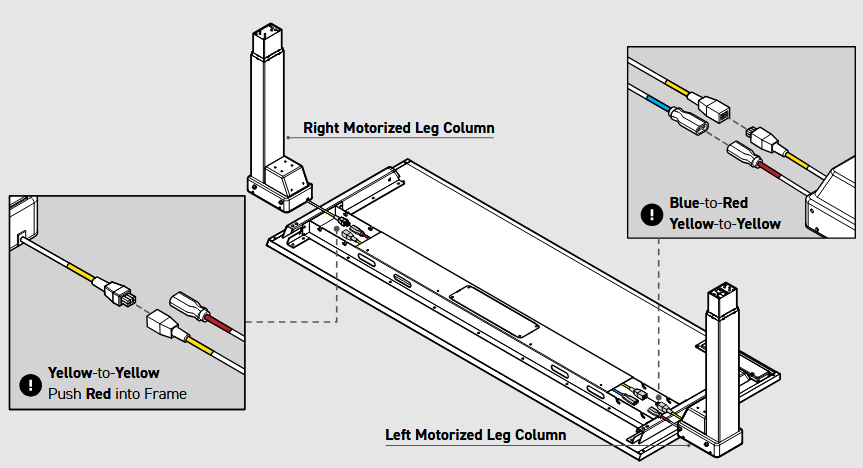

Cambio de las columnas de patas motorizadas

Cambie las columnas de patas motorizadas a los lados opuestos. Enchufe los cables de las columnas de patas motorizadas a los cables correspondientes que se muestran en el diagrama para conectarlos a la caja de control.

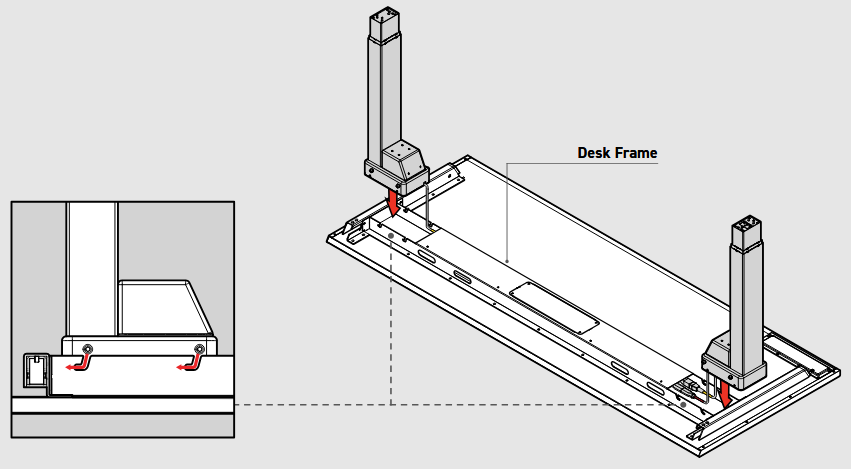

Montaje de las columnas de patas motorizadas

Empuje los cables en el bastidor del escritorio. Inserte las columnas de patas motorizadas en el bastidor del escritorio de la manera que se muestra a continuación. Asegúrese de que las columnas de patas motorizadas estén insertadas completamente y atornille los elementos de fijación.

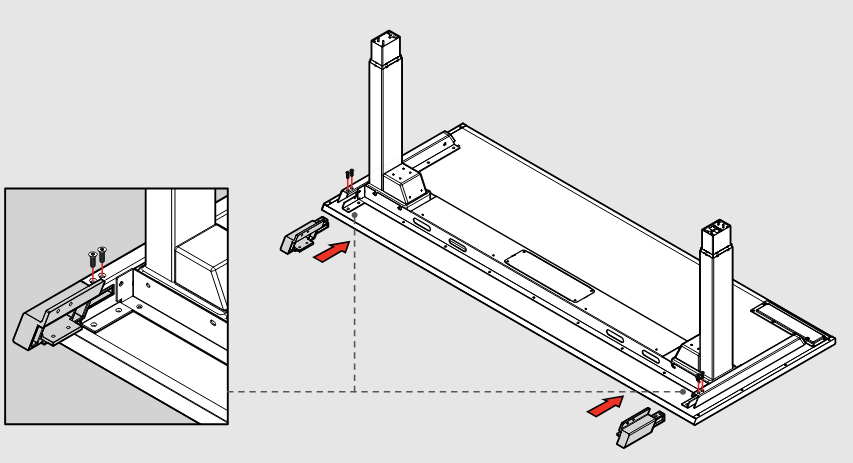

Montaje de los bloques de montaje para la bandeja de cables

Inserte los bloques de montaje en el bastidor lateral y atornille los elementos de fijación.

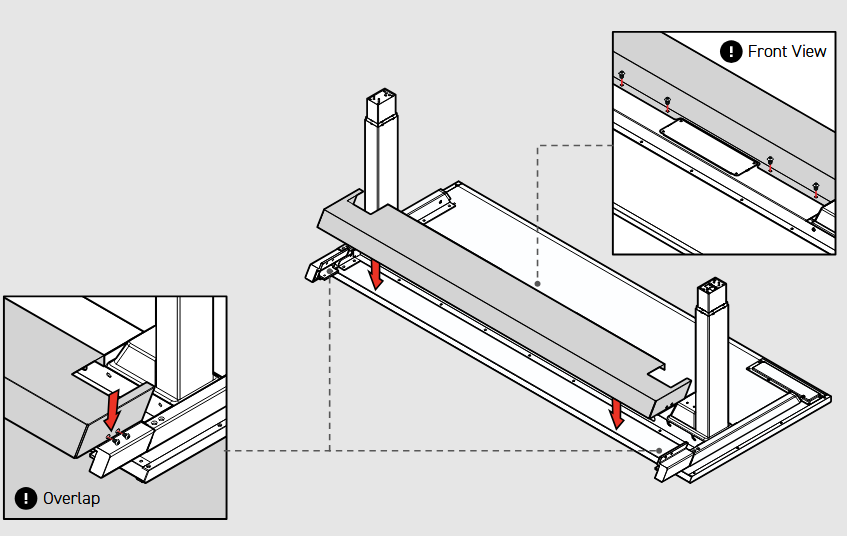

Montaje de la bandeja de cables

Coloque la bandeja de cables sobre los bloques de montaje. Alinee los orificios de los tornillos en la bandeja de cables con los orificios en el bastidor del escritorio y atornille los elementos de fijación. Apriete los tornillos en ambos lados de la bandeja de cables.

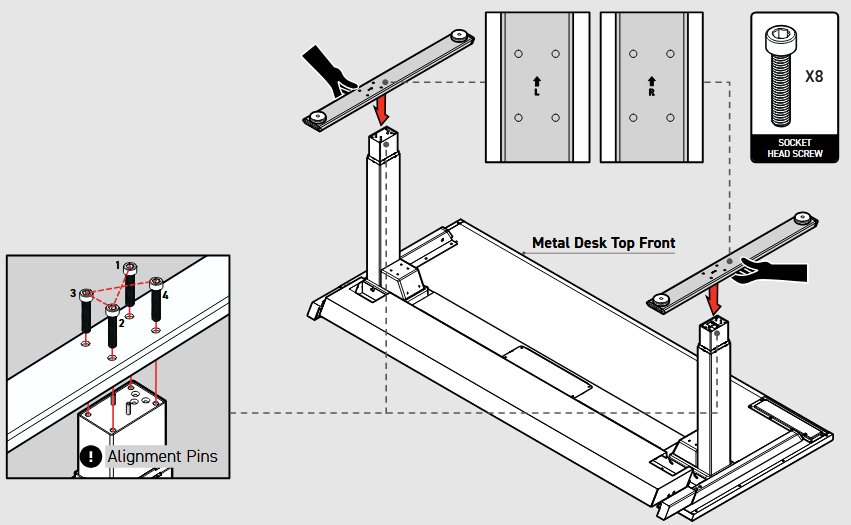

Montaje de las patas de la mesa

Coloque las patas de la mesa izquierda y derecha en las columnas de patas motorizadas con la ayuda de los pasadores de alineación. Asegúrese de que el extremo largo de las patas esté orientado hacia la parte delantera del escritorio como indican las flechas. Sujete las patas de la mesa mientras atornilla los elementos de fijación.

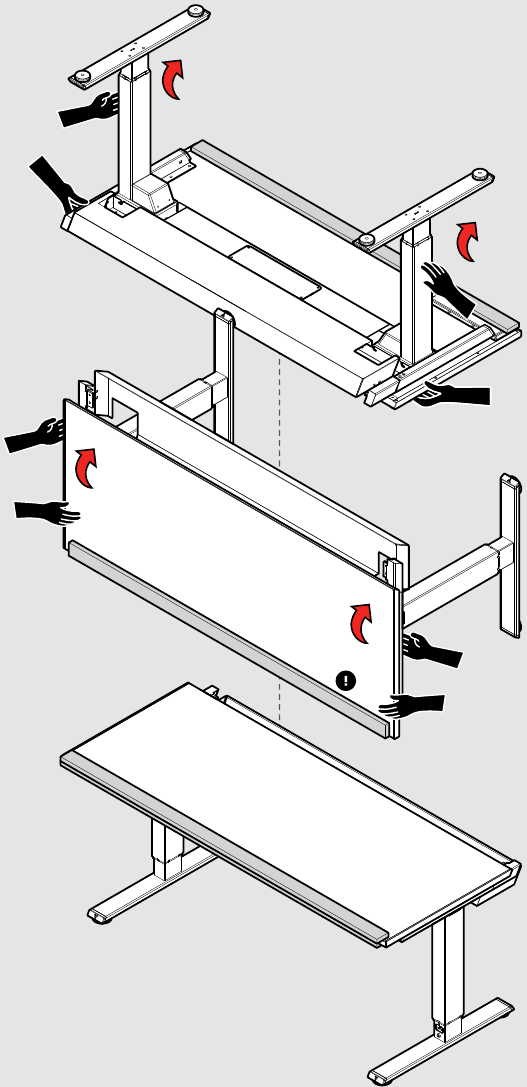

Girar el escritorio a la posición vertical

No utilice el Secretlab MAGNUS Pro hasta que se hayan completado todos los pasos y la calibración.

Peligro de lesiones. Mantenga las manos y los pies alejados al mover y voltear el escritorio.

Con al menos dos personas, sujete la superficie metálica del escritorio con el canal lateral en una mano y una columna de pata motorizada en la otra. Inclínelo suavemente girándolo 90 grados hacia atrás, de modo que el panel de control quede hacia abajo.
Asegúrese de que el panel de control esté protegido por el embalaje de espuma.
Sujete la superficie metálica del escritorio con el canal lateral e inclínelo suavemente girándolo 90 grados hacia atrás, de modo que el escritorio quede en posición vertical.

No utilice el Secretlab MAGNUS Pro hasta que se hayan completado todos los pasos y la calibración.

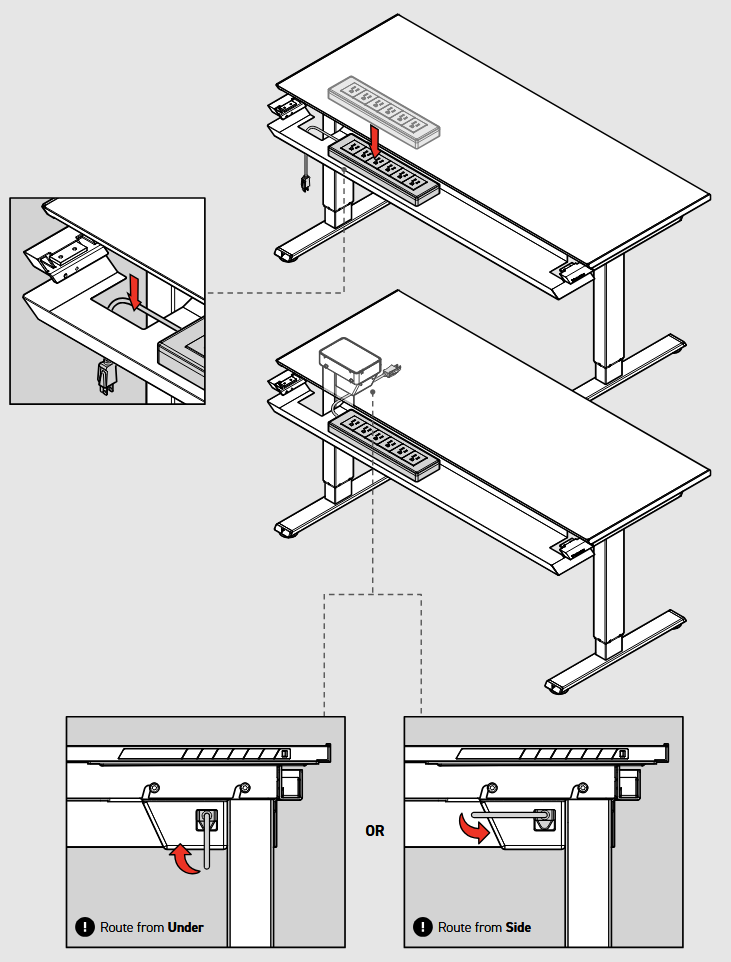

Sugerencia: Si su regleta es grande, puede colocarla en la bandeja de cables ahora y dejar caer el cable de la regleta en la abertura de la bandeja de cables antes del siguiente paso de montaje de la cubierta trasera con bisagras.
Enrute el cable de su regleta desde la parte inferior para enchufarlo en la toma ubicada en la parte delantera de la columna de pata motorizada. Si planea instalar el soporte para PC Secretlab Premium en el mismo lado, enrute el cable de su regleta desde el lado de la columna de pata motorizada en su lugar.
Consejo profesional: Su cable de regleta se puede administrar utilizando los anclajes de cable magnéticos Secretlab.

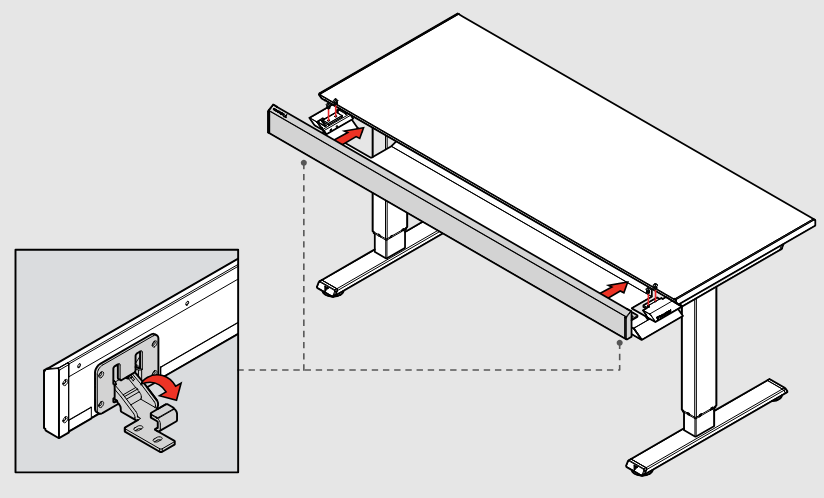

Montaje de la cubierta trasera con bisagras

Tire de ambas bisagras hacia abajo y alinee la cubierta trasera con bisagras en la superficie metálica del escritorio. Atornille los elementos de fijación.

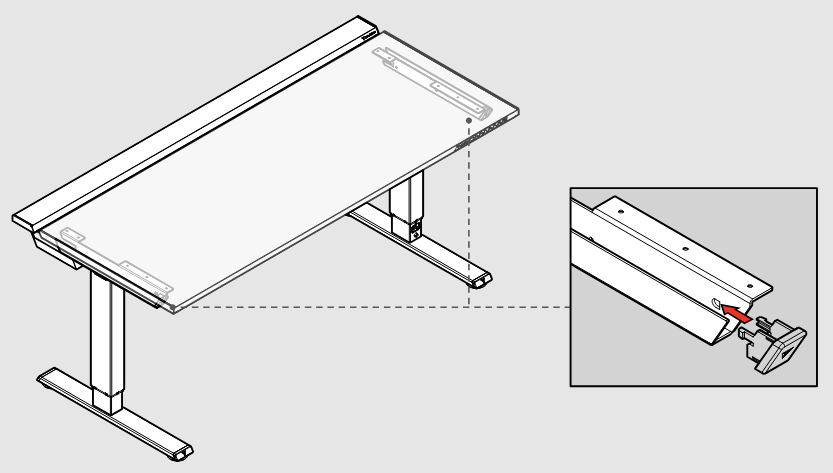

Instalación de las tapas de acabado

Inserte las tapas de acabado en la parte delantera de los canales laterales de su superficie metálica del escritorio.

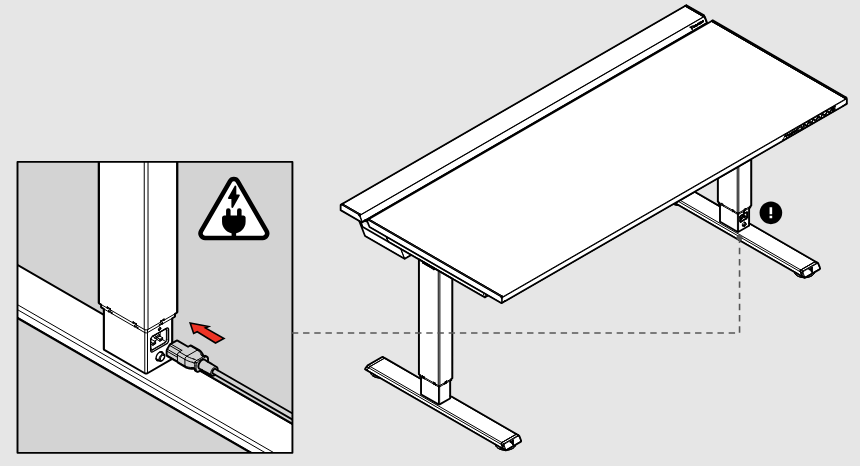

Conexión del cable de alimentación

No utilice el Secretlab MAGNUS Pro hasta que se hayan completado todos los pasos y la calibración.

Enchufe el cable de alimentación en la toma ubicada en la parte inferior de la columna de pata motorizada izquierda. Enchufe su escritorio en una toma de corriente de 100 V - 240 V.

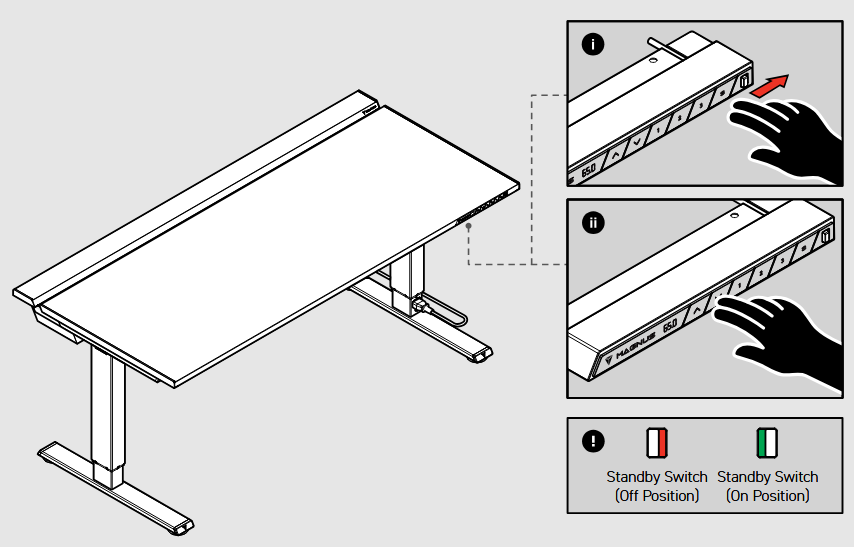

Calibración de su escritorio

Nota: Sus columnas de patas motorizadas han sido lubricadas para mantener un funcionamiento suave. Es de esperar que se vean algunos residuos en las columnas de patas después de algunos ciclos.
Deslice el interruptor de espera hacia la derecha para encender el panel de control. Mantenga pulsado el botón . La pantalla mostrará "". No suelte el botón hasta que se escuche un pitido. El proceso de calibración se ha completado.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
