Manual de Scosche LOC-80
Introducción
El LOC-80 es un dispositivo no electrónico que permite conectar cualquier equipo de sonido a un amplificador/potenciador de ecualización. Esto se consigue convirtiendo las salidas de alto nivel de los altavoces de cualquier equipo de sonido en conectores RCA de bajo nivel, convirtiendo electrónicamente la señal al pasar por el LOC-80.
Utilice el LOC-80 siempre que desee añadir un amplificador o un potenciador de ecualización a un equipo de sonido que no esté equipado con salidas RCA (de bajo nivel). Conectando simplemente las entradas de los altavoces del LOC-80 a las salidas de los altavoces de su radio, ahora puede añadir cualquier amplificador o potenciador de ecualización a su sistema de audio para el coche. (Véase la ilustración A).

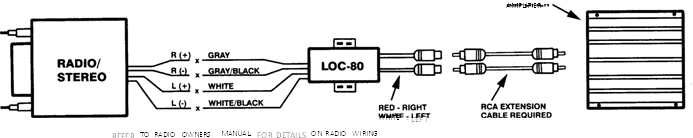

ILUSTRACIÓN A:
INSTRUCCIONES - CONSEJOS ÚTILES
- Los colores de los cables del LOC-80 pueden ser diferentes de los colores de los cables que se encuentran en su equipo de sonido.
- Consulte el manual del propietario de su equipo de sonido para determinar las funciones correctas de los cables.
- Trabaje siempre en una zona con iluminación suficiente.
- Para obtener consejos útiles sobre la conexión de cables, consulte la sección titulada "Consejos de cableado profesional".
CONEXIÓN DEL LOC-SO A SU RADIO
- Conecte el cable del altavoz izquierdo (+) de su equipo de sonido al cable blanco del LOC-80. Conecte el cable del altavoz izquierdo (-) al cable blanco/negro del LOC-80. Conecte el cable del altavoz derecho (+) al cable gris del LOC-80. Conecte el cable del altavoz derecho (-) al cable gris/negro del LOC-80. (Véase la ilustración A).
- Conecte los conectores de salida RCA del LOC-80 a las entradas RCA de su amplificador/potenciador de ecualización. Rojo = Derecha, Blanco = Izquierda.
- Compruebe todas las conexiones y pruebe el sistema de sonido.
AJUSTE DEL NIVEL DE SALIDA

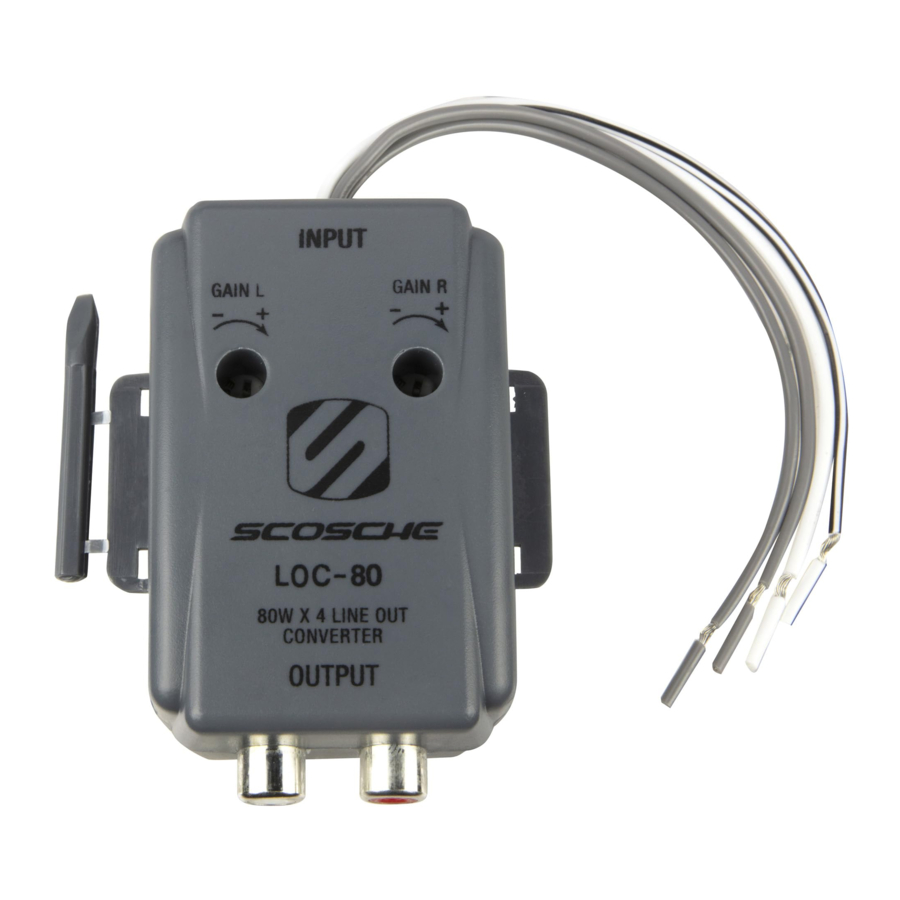

El LOC-80 está equipado con controles de nivel de salida que se pueden ajustar para una correcta adaptación del nivel de sonido. Esto se hace insertando un pequeño destornillador de hoja plana o de cabeza Phillips en los orificios de ajuste de la ganancia, situados en la parte superior del LOC-80. Girando en el sentido de las agujas del reloj, se aumenta la ganancia de ese canal individual, o la cantidad de sonido que puede pasar a través del LOC-80. Girando en sentido contrario a las agujas del reloj, se disminuye la ganancia de ese canal individual. Si después de aumentar el volumen de su equipo de sonido, el sonido es demasiado bajo, entonces aumente por igual las ganancias izquierda y derecha del LOC-80 hasta que el nivel de sonido sea adecuado. Si el nivel de sonido es demasiado alto con sólo un ligero aumento en el volumen del equipo de sonido, o la distorsión (mala calidad de sonido) es perceptible, entonces disminuya por igual las ganancias del LOC-80.
CONSEJOS DE CABLEADO PROFESIONAL
Nunca trabaje con más de una conexión a la vez, ya que podría producirse un cortocircuito eléctrico si se permite que dos cables incompatibles se toquen.
Nota: Se recomienda soldar todas las conexiones de los cables en lugar de simplemente retorcer y encintar las conexiones. Sin embargo, si no se dispone de un soldador, se recomiendan los conectores a tope o las tuercas para cables.
Soldadura de cables: Pele los extremos de los cables aproximadamente 1/2" cada uno. Si utiliza tubos termorretráctiles para proteger su conexión, deslice una sección de 1" que se utilizará más tarde sobre uno de los cables.
Retuerza los extremos de los cables. Comience calentando los cables pelados con un soldador. A continuación, aplique la soldadura hasta que sea absorbida por los hilos del cable. Deje que los cables se enfríen y que la soldadura se endurezca. Una vez fríos, cubra la conexión con un tubo termorretráctil si lo ha utilizado antes, o con una cinta aislante eléctrica aprobada por UL. A continuación, pase a la siguiente conexión.
Conectores a tope: Pele los extremos de los cables aproximadamente 1/4 a 3/8" cada uno. Engarce un extremo del conector a tope a uno de los cables que desee empalmar. Engarce el otro extremo del conector a tope al cable al que desee empalmarlo. Compruebe el engarce tirando suavemente de ambos cables.
Tuercas para cables: Retuerza juntos ambos extremos de los cables que desee conectar. Deslice la tuerca para cables sobre los extremos de los cables y gírela hasta que quede firmemente asentada sobre los extremos de los cables. Compruebe la conexión tirando suavemente de los cables.
