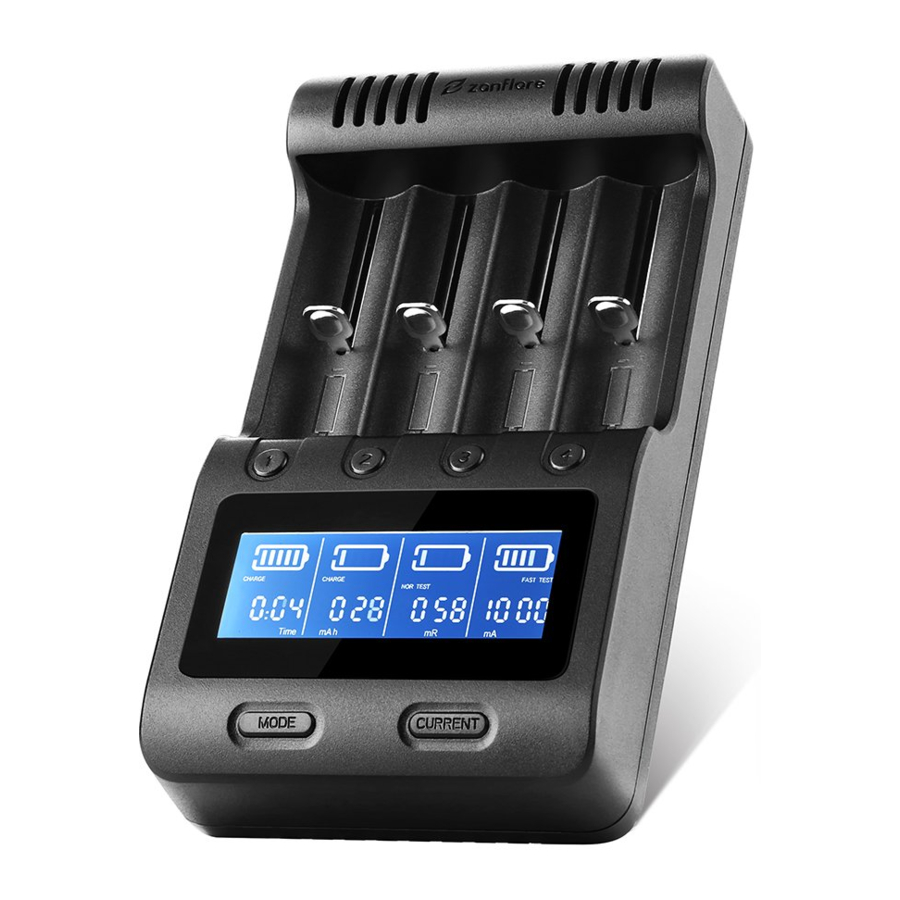

Manual de Zanflare C4

Introducción

Ha elegido un producto de alta calidad diseñado con la última tecnología. Para un mejor uso de nuestros productos, lea atentamente este manual de instrucciones.

Características del producto

• 4 opciones diferentes de corriente de carga para elegir (300mA/ 500mA / 700mA / 1000mA).
• Puede cargar simultáneamente baterías recargables de diferentes especificaciones (tamaños 18650, 26650, 26500, 22650, 18490, 17670, 17500, 17355, 16340, 14500, 10440, A, AA, AM, SC).
• Provisto de pantalla LCD integrada para controlar la información de las cuatro ranuras de carga. Cada parámetro de la batería, como el voltaje (V), la corriente (mA), el tiempo (h), la capacidad (mAh), la resistencia interna (mR) se puede ver de forma independiente pulsando la tecla digital correspondiente.
• Cuenta con función de multi-protección: protección contra sobrecarga y sobredescarga, protección contra cortocircuitos, control de temperatura, función de activación de voltaje OV, (- V & 0 V), identificación inteligente de baterías dañadas y protección contra polaridad inversa de la batería.
• Las 4 ranuras funcionan de forma independiente, puede seleccionar y utilizar los tres modos 'CHARGE, FAST TEST y NOR TEST' simultáneamente,
  • Modo CHARGE (CARGAR): las 4 ranuras funcionan de forma independiente, puede elegir una corriente de carga diferente y cargar al mismo tiempo baterías de iones de litio y baterías Ni-MH.
  • Modo FAST TEST (PRUEBA RÁPIDA): las 4 ranuras funcionan de forma independiente, puede elegir una corriente de descarga diferente para detectar rápidamente (primero descargar y luego recargar) la capacidad de las baterías de iones de litio y las baterías Ni-MH.
  • Modo NOR TEST (PRUEBA NORMAL): las 4 ranuras funcionan de forma independiente, puede elegir una corriente de descarga diferente para detectar (primero cargar completamente, luego descargar y luego recargar) la capacidad de las baterías de iones de litio y las baterías Ni-MH.
• Puede configurar el mismo modo de funcionamiento y opción de corriente para las 4 ranuras de batería simultáneamente, el proceso es fácil e inmediato, solo necesita insertar las 4 baterías al mismo tiempo en 10 segundos y pulsar la tecla MODE (MODO) y la tecla CURRENT (CORRIENTE),
• Viene con una función de salida de 5V / 2A y se puede utilizar como un banco de energía, si instala 2 o más baterías 18650, la corriente de salida puede alcanzar 5V 2A, si solo instala una batería 18650, la salida será de 5V, 1A (la función de salida USB se activará solo si corta la alimentación e inserta la batería; esto no se aplica a las baterías Ni-MH).

Especificaciones

• Entrada: ACIOO-240V 50/60Hz O.6A max. DC 12V 1.5A
• Corriente de carga: baterías recargables de iones de litio 4.2V, 300mA/500mA/ 700mA/1000mA, baterías recargables Ni-MH 1.48V, 300mA/500mA /700mA/1000mA
• Especificaciones de la batería recargable: batería recargable 18650, 26650, 14500, AA, AAA, etc.
• Corriente de descarga: 300mA, 500mA
• Salida: 5V 2A
• Material: ABS
• Peso: 0.27KG
• Dimensiones: 17.5 x 9.5 x 3.5cm
• Condiciones ambientales de uso: humedad 5%-90%; temperatura: 0 ºC -40 ºC

Guía de botones

6 botones

• MODE (MODO): tecla de modo de trabajo, pulse la tecla MODE (MODO) para elegir entre los modos de funcionamiento CHARGE (CARGAR), FAST TEST (PRUEBA RÁPIDA), NOR TEST (PRUEBA NORMAL).
• CURRENT (CORRIENTE): tecla de selección de corriente, pulse CURRENT (CORRIENTE) y, a continuación, seleccione la corriente de carga / descarga.
• (1,2,3,4) NUMBER BUTTONS (BOTONES DE NÚMERO): pulse las teclas numéricas para ver el voltaje / capacidad / resistencia interna / tiempo / corriente de la ranura de batería correspondiente. Pulse la tecla numérica durante 2 segundos para volver a seleccionar el modo de funcionamiento de la ranura de batería correspondiente.
• Una vez que haya instalado la batería, el símbolo de la batería parpadeará durante 10 segundos; pulse la tecla MODE (MODO) para seleccionar el modo de funcionamiento (CHARGE (CARGAR), FAST TEST (PRUEBA RÁPIDA), NOR TEST (PRUEBA NORMAL)) en 10 segundos; pulse el botón CURRENT (CORRIENTE) para seleccionar la corriente de carga (300mA / 500mA / 700mA / 1000mA) o la corriente de descarga (300mA/500mA), entonces el cargador entrará automáticamente en el estado de trabajo seleccionado, mientras que el símbolo de la batería dejará de parpadear.

Instrucciones de funcionamiento

CHARGE (CARGAR)

• Cuando el cargador está conectado a la fuente de alimentación, la pantalla LCD se iluminará, si la batería no está insertada, está insertada incorrectamente o está dañada, la pantalla mostrará 'null'.
• Una vez que se inserta la batería, el símbolo de la batería comenzará a parpadear; el cargador entrará automáticamente en el modo de carga, con una corriente de carga predeterminada de 500mA. El usuario puede seleccionar la corriente de carga (300mA / 500mA / 700mA / 1000mA) pulsando la tecla CURRENT (CORRIENTE) en 10 segundos, entonces el cargador entrará automáticamente en el estado de trabajo seleccionado, mientras que el símbolo de la batería dejará de parpadear. Si el ajuste no se ajusta en 10 segundos, el símbolo de la batería dejará de parpadear y el sistema cargará automáticamente con una corriente de carga predeterminada de 500mA. Para cambiar este ajuste, debe pulsar la tecla numérica correspondiente de la ranura de la batería durante dos segundos para restablecerla (o volver a cargar la batería).
• En 10 segundos después de insertar la batería, el usuario puede cambiar independientemente la corriente para cada batería insertada y utilizar diferentes baterías al mismo tiempo. El usuario puede pulsar la tecla MODE (MODO) para seleccionar el modo de funcionamiento, pulsar CURRENT (CORRIENTE) para seleccionar la corriente. 10 segundos después, el cargador comenzará a funcionar y el símbolo de la batería dejará de parpadear. Seleccione la corriente de carga de acuerdo con la capacidad de la batería. Si no necesita una carga rápida, se recomienda utilizar 500mA para cargar, que es la opción más segura.
• El cargador admite diferentes tipos de batería y flujos de corriente, por favor, ajuste primero el modo y las opciones de corriente para una sola batería, y después de 10 segundos, cuando el cargador entre en el estado de trabajo seleccionado (el símbolo de la batería dejará de parpadear), inserte la siguiente batería y ajuste el modo y la corriente en consecuencia.
• Durante el modo de carga, puede pulsar las teclas numéricas para controlar el voltaje, la corriente, el tiempo, la capacidad y la resistencia interna de la batería correspondiente. Cuando la batería está completamente cargada, el símbolo "END" comenzará a parpadear y la pantalla LCD mostrará el voltaje de la batería.

FAST TEST (PRUEBA RÁPIDA)

• Una vez que la batería se inserta en la ranura de la batería, el símbolo de la batería comenzará a parpadear. El usuario puede seleccionar "FAST TEST" (PRUEBA RÁPIDA) pulsando la tecla MODE (MODO) y ajustar la corriente deseada (300mA / 500mA) pulsando la tecla CURRENT (CORRIENTE). 10 segundos después, el cargador entrará automáticamente en el estado de trabajo seleccionado, mientras que el símbolo de la batería dejará de parpadear.
• El sistema funcionará de acuerdo con el método de detección rápida de la capacidad de la batería: primero descarga, luego carga completa; el cargador registrará los datos para detectar la capacidad de la batería. Si desea cambiar el modo de funcionamiento durante el modo Fast Test (Prueba Rápida), debe pulsar la tecla numérica correspondiente de la ranura de batería deseada durante dos segundos para restablecer los ajustes (o volver a cargar la batería).
• El cargador admite diferentes tipos de batería y flujos de corriente durante el modo Fast Test (Prueba Rápida); ajuste primero el modo y las opciones de corriente para una sola batería, después de 10 segundos, cuando el cargador entre en el estado de trabajo seleccionado (el símbolo de la batería dejará de parpadear), inserte la siguiente batería y ajuste el modo y la corriente en consecuencia.
• Durante el modo Fast Test (Prueba Rápida), puede pulsar las teclas numéricas para ver el voltaje, la corriente, el tiempo, la capacidad y la resistencia interna de la batería correspondiente. Cuando se completa el proceso de detección rápida de la capacidad de la batería, el símbolo "END" comenzará a parpadear y la pantalla LCD mostrará la capacidad de la batería.

NOR TEST MODE (MODO DE PRUEBA NORMAL)

• Cuando la batería se inserta en el compartimento de la batería, el símbolo de la batería comenzará a parpadear. El usuario puede seleccionar "NOR TEST" (PRUEBA NORMAL) pulsando la tecla MODE (MODO) y elegir la corriente deseada (300mA / 500mA) pulsando la tecla CURRENT (CORRIENTE). 10 segundos después, el cargador entrará automáticamente en el estado de trabajo seleccionado, mientras que el símbolo de la batería dejará de parpadear.
• El sistema funcionará de acuerdo con el método de detección normal de la capacidad de la batería: primero carga completa, luego descarga y finalmente recarga, el cargador registrará los datos para detectar la capacidad de la batería. Si desea cambiar el modo de funcionamiento durante el modo Normal Test (Prueba Normal), debe pulsar la tecla numérica correspondiente de la ranura de batería deseada durante dos segundos para restablecer los ajustes (o volver a cargar la batería).
• El cargador admite diferentes tipos de batería y flujos de corriente durante el modo Nor Test (Prueba Normal), ajuste primero el modo y las opciones de corriente para una sola batería, y después de 10 segundos, cuando el cargador entre en el estado de trabajo seleccionado (el símbolo de la batería dejará de parpadear), inserte la siguiente batería y ajuste el modo y la corriente en consecuencia.
• Durante el modo Nor Test (Prueba Normal), puede pulsar las teclas numéricas para ver el voltaje, la corriente, el tiempo, la capacidad y la resistencia interna de la batería correspondiente. Cuando se completa el proceso de detección normal de la capacidad de la batería, el símbolo "END" comenzará a parpadear y la pantalla LCD mostrará la capacidad de la batería.

Nota

• Este cargador solo puede cargar baterías cilíndricas de iones de litio y baterías Ni-MH, no puede cargar baterías LiFeP04 ni ninguna otra.
• Por favor, consulte cuidadosamente el manual de instrucciones antes de usarlo, preste atención a la corriente de carga recomendada de la batería recargable, no exceda la corriente de carga recomendada.
• Por favor, utilice este producto en un entorno de trabajo normal. Desenchúfelo después de usarlo. No utilice la carga de CA y la carga del vehículo simultáneamente para evitar riesgos de seguridad.
• No desmonte, altere o utilice este producto en otro lugar.
• No permita que los niños utilicen el cargador, manténgalo fuera del alcance de los niños.
• No utilice otros adaptadores de corriente para la carga.
• Este producto es solo para uso en interiores, no lo coloque ni lo guarde en un ambiente húmedo.

Contenido del paquete

• 1 x Cargador de batería zanflare C4
• 1 x Adaptador de corriente
• 1 x Cargador de coche
• 1 x Manual de instrucciones en inglés
