Manual de Envirovent PIV, MIV

Diagramas

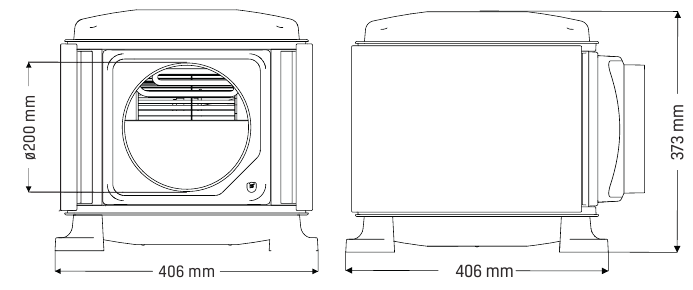

PIV

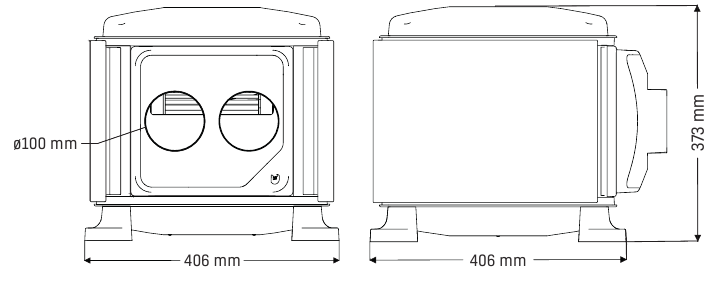

MIV

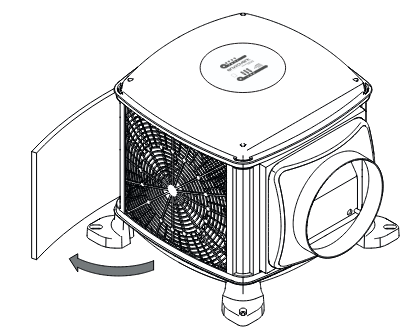

FILTRO

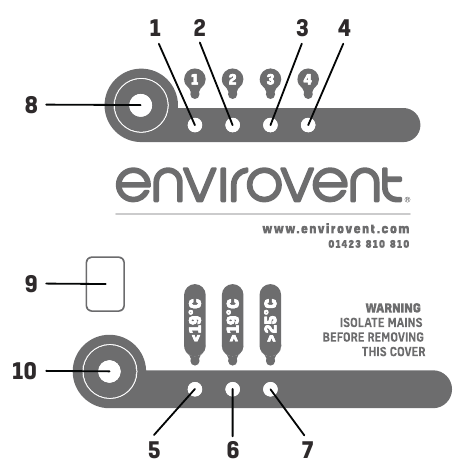

TECLADO

1. Caudal de aire 1
2. Caudal de aire 2
3. Caudal de aire 3
4. Caudal de aire 4
5. Temperatura <19 0 C
6. Temperatura >19 0 C
7. Temperatura >25 0 C
8. Botón superior
9. Pantalla numérica
10. Botón inferior

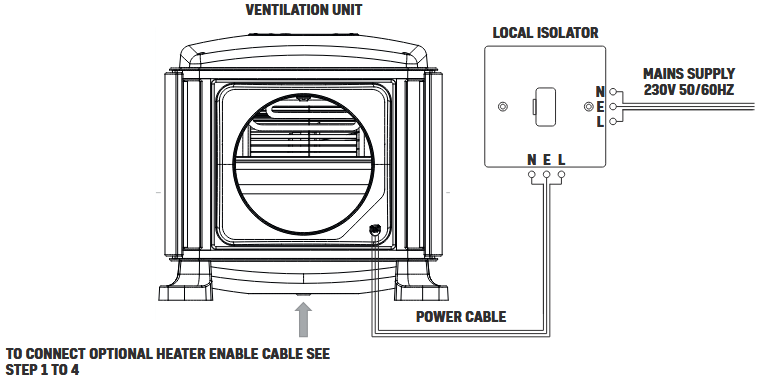

CABLEADO

El aislador local debe conectarse a la red eléctrica como parte del cableado fijo. Conecte los núcleos N, L y E del cable de alimentación a los terminales correspondientes del aislador local.

1. Retire la tapa de la base (dos tornillos)

2. Haga un pequeño agujero en el ojal y pase el cable de 2 núcleos a través de él

3. Cablee el cable de 2 núcleos

4. Vuelva a colocar la tapa de la base (dos tornillos)


Contenido de la caja PIV

• 1 unidad PIV
• 1 difusor de 200 mm (+ 2 placas ciegas)
• 1 guía de instrucciones
• 1 plantilla de montaje del difusor
• 1 conducto flexible (1 m x 200 mm de diámetro)
• 1 espolón de fusible no conmutable
• 1 mando a distancia (unidades inalámbricas)
• 8 almohadillas de espuma
• 4 arandelas
• 4 tornillos de 10 g x 3"
• 4 tornillos de 10 g x 1,5"
• 4 tornillos de 8 g x 1,5"
• 4 tornillos de 8 g x 1"
• 4 tacos para pladur
• 1 rollo de cinta de fijación

Contenido de la caja MIV

• 1 unidad MIV
• 2 difusores de 100 mm
• 1 guía de instrucciones
• 2 conductos flexibles (3 m x 100 mm de diámetro)
• 1 espolón de fusible no conmutable
• 1 mando a distancia (unidades inalámbricas)
• 8 almohadillas de espuma
• 4 arandelas
• 4 tornillos de 10 g x 3"
• 4 tornillos de 10 g x 1,5"
• 4 tornillos de 8 g x 1,5"
• 4 tornillos de 8 g x 1"
• 4 tacos para pladur
• 1 rollo de cinta de fijación

Lista de comprobación previa a la instalación

• ¿Cabe la unidad por la trampilla del desván?
• Compruebe que no haya obstrucciones en el pasillo o rellano donde se va a instalar el difusor y en el espacio del desván situado encima.
• Asegúrese de que el desván tenga una ventilación de flujo cruzado adecuada para proporcionar un suministro de aire fresco a la unidad.
• Compruebe que todas las paredes divisorias están intactas. Busque asesoramiento sobre la construcción si falta alguna o está rota.
• Compruebe si hay aparatos con conductos que tomen aire del desván; el usuario debe ser consciente de la existencia de alguno de ellos.
• Compruebe que cualquier conducto que pase por el desván no esté dañado. Busque asesoramiento sobre la construcción si alguno está dañado o roto.
• Repare cualquier hueco en el techo que permita que el aire se filtre en el desván.
• Asegúrese de que los depósitos de agua del desván estén cubiertos y sellados.

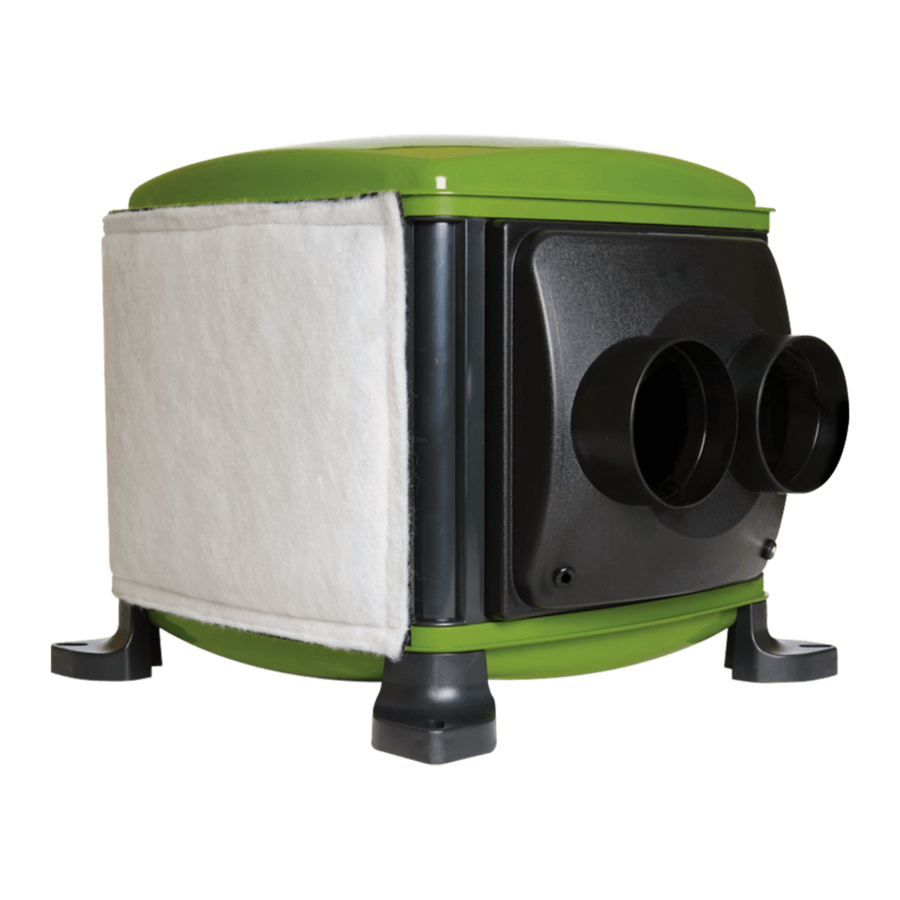

Acerca de las unidades PIV y MIV

Las unidades de ventilación de entrada positiva (PIV) y de ventilación de entrada múltiple (MIV) crean entornos de vida frescos y saludables al suministrar aire filtrado a una propiedad a un ritmo continuo a través de difusores montados en el techo. Los difusores se instalan normalmente en un pasillo o rellano. Las unidades se han desarrollado para mejorar la calidad del aire interior y reducir los problemas de condensación y moho.
En condiciones entre 19 °C y 25 °C, las unidades aumentarán el caudal de aire en un 10 %. En condiciones de calor superiores a 25 °C, las unidades se apagarán temporalmente para evitar que entre aire caliente en la propiedad desde el espacio del desván.
La unidad PIV utiliza un único difusor de 200 mm para proporcionar aire en un pasillo o rellano.
La unidad MIV utiliza dos difusores de 100 mm para proporcionar flujo de aire a ubicaciones separadas dentro del edificio. Normalmente se requiere para aplicaciones donde:

1. El pasillo es pequeño.
2. La calefacción disponible es limitada.
3. La trampilla del desván llena el techo del pasillo.
4. Se requiere flujo de aire en un área remota, como un dormitorio.

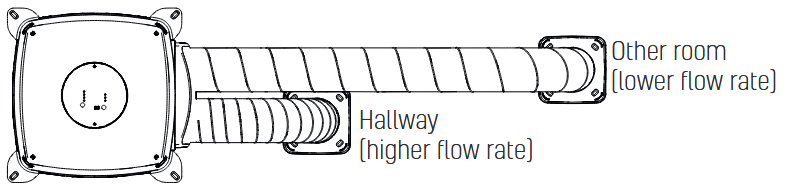

Opción 1
Si se requiere un mayor flujo de aire en el pasillo, coloque ese difusor a una distancia más corta de la unidad.

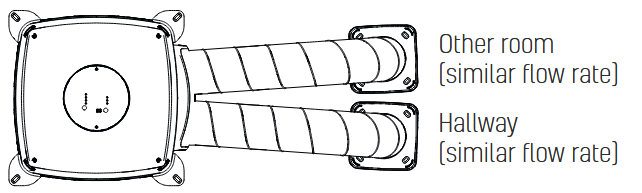

Opción 2
Si se requiere un flujo de aire similar en el pasillo, coloque ambos difusores a distancias similares de la unidad.

Instalación

1. Coloque una lona protectora debajo de la posición requerida del difusor de techo y compruebe que el techo de abajo y el espacio del desván de arriba no tengan obstrucciones.

2. 1. Para PIV marque un orificio de difusor de 222 mm utilizando la plantilla.

   2. Para MIV marque dos orificios de difusor de 105 mm (consulte la información de posicionamiento).

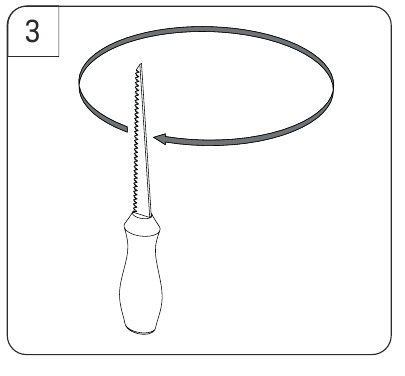

3. Con una máscara antipolvo y protección para los ojos, corte el orificio/s.

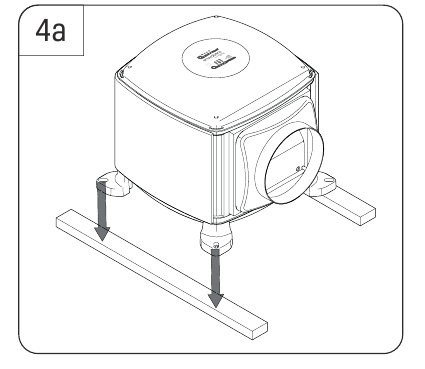

4. 1. Atornille las patas de la unidad a dos listones de madera de 25 mm x 50 mm utilizando los cuatro tornillos de 10 g x 1,5". (Listones no incluidos).

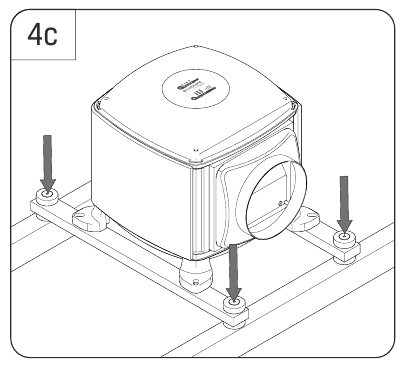

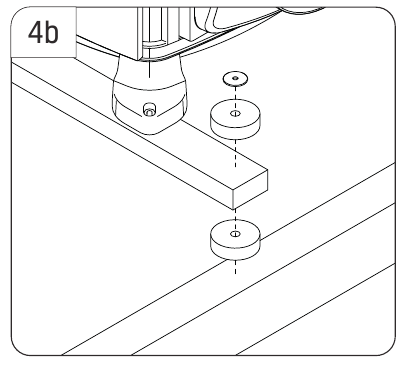

   2. Coloque la unidad con almohadillas antivibración y arandelas en las vigas del techo del desván como en el diagrama.

   3. Atornille los listones a las vigas del techo con los cuatro tornillos de 10 g x 3".

   4. Si el aislamiento del desván se encuentra por encima de las vigas e impide el paso de la unidad, cree una plataforma de madera elevada para montarla.

5. Inserte el manguito del difusor en el orificio del techo de forma que las salidas del difusor queden orientadas hacia las paredes y, a continuación, marque los cuatro orificios de fijación.

6. Fije el conducto al manguito del difusor y selle la conexión con las fijaciones suministradas.

7. Inserte el manguito del difusor en el orificio y, a continuación, fíjelo en su lugar. Utilice los cuatro tacos para paneles de yeso y cuatro de 8 g x 1,5".
   A continuación, encaje la cubierta del difusor en el manguito del difusor.

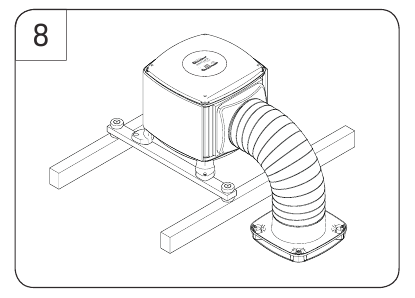

8. Fije el conducto flexible al manguito de la unidad y asegúrese de que esté bien tensado. Selle bien la conexión con las fijaciones suministradas.
   Corte el conducto a la longitud necesaria, si es necesario.

9. Con el suministro de red aislado, conecte el cable de alimentación al ramal de fusibles sin interruptor y, a continuación, conecte el ramal de fusibles sin interruptor al suministro de red (consulte el diagrama de cableado).
   Utilice dos de los tornillos de 8 g x 1" para fijar el ramal a una viga del desván.

10. La unidad se puede conectar a un interruptor de activación del calentador (no incluido). Conéctelo a la conexión situada debajo de la unidad (cable no incluido) y colóquelo en una zona accesible. NO lo conecte a la red eléctrica ni a ninguna otra fuente de alimentación. Utilice dos de los tornillos de 8 g x 1" para fijar el interruptor a la pared.

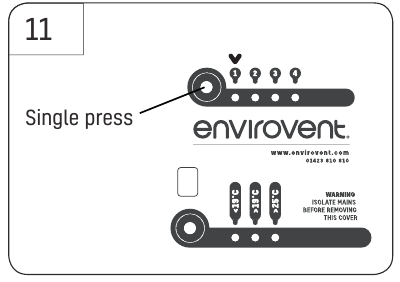

11. Vuelva a conectar el suministro eléctrico a la unidad. El aire debería empezar a fluir desde el difusor. Pulse el botón 1 para mostrar el caudal de aire actual.

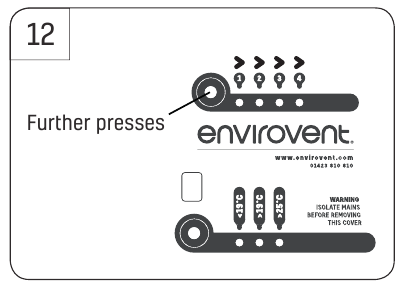

12. Si sigue pulsando, se recorrerán los ajustes del caudal de aire.


Seguridad contra incendios

Kits contra incendios
Para instalaciones con un suelo a más de 4,5 m sobre el nivel del suelo, debe instalarse un kit contra incendios compatible. Los kits que se enumeran a continuación contienen todas las piezas adicionales y las instrucciones necesarias:

Alarmas de humo
Para instalaciones con un suelo a más de 4,5 m sobre el nivel del suelo, la unidad debe estar conectada a una alarma de humo, para apagar la unidad al detectar humo. Hay un kit de alarma de humo disponible con el código de pedido 1ACSMOKEALARM-KIT. La unidad también se puede conectar a una alarma de humo existente (compruebe la compatibilidad con el fabricante de la alarma de humo). Todo el cableado debe ser realizado por una persona competente.
Para probar la instalación, pulse el botón TEST en la parte superior de la alarma de humo y manténgalo pulsado hasta que la unidad PIV se apague (los LED de la placa se apagan).

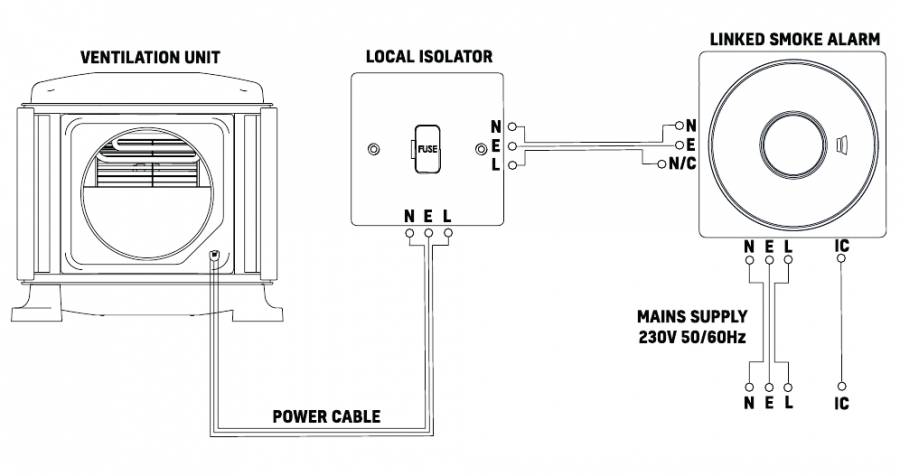

CABLEADO DE LA ALARMA DE HUMO

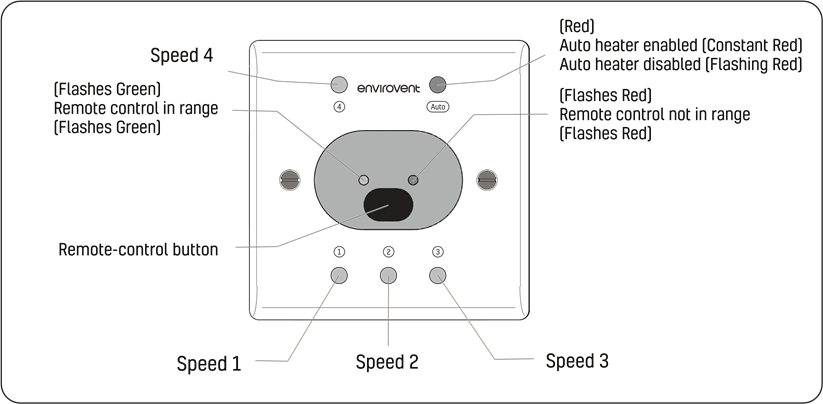

Mando a distancia inalámbrico

• Para indicar el estado actual de la unidad:
  • Pulse el botón del mando a distancia una vez y los LED se iluminarán según el estado actual de la unidad.
• Para modificar el caudal de aire:
  • Pulse el botón del mando a distancia una vez
  • Si sigue pulsando, la unidad recorrerá cada uno de los ajustes del caudal de aire: 1, 2, 3, 4
  • Si sigue pulsando, volverá a recorrer los mismos ajustes
• Para activar/desactivar la función automática del calefactor de confort:
  • Esta función está activada de forma predeterminada.
  • Pulse el botón del mando a distancia una vez.
  • Pulse de nuevo durante 5 segundos para desactivar la función de calefactor de confort.
  • El LED AUTO parpadeará en rojo durante 5 segundos.
  • Pulse de nuevo durante 5 segundos para activar la función de calefactor de confort.
  • El LED AUTO se iluminará en rojo fijo durante 5 segundos.

Emparejamiento de un mando a distancia adicional:

1. Apague la unidad en el punto de aislamiento.
2. Restablezca la alimentación; durante 20 segundos desde el reinicio, la unidad estará en modo de emparejamiento.
3. Pulse el botón del mando a distancia una vez en los 20 segundos y el mando se emparejará con la unidad.
4. El emparejamiento correcto se indica con una luz verde en el mando a distancia.

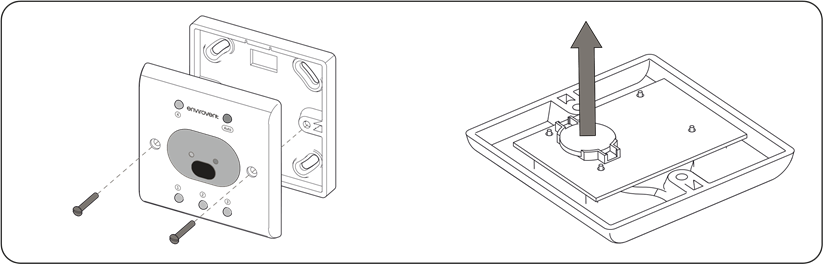

Pilas del mando a distancia
Cuando sea necesario sustituir la pila, desenrosque la tapa frontal del interruptor. La pila se encuentra en la parte posterior de la tapa. Tipo de pila: litio de 3 V CR2032. El interruptor permanecerá emparejado con la unidad después de sustituir la pila. Asegúrese de que la pila nueva se inserta con la polaridad correcta y de que la pila extraída se desecha de forma segura.

Activación/desactivación del calefactor de confort por cable
Se puede conectar un interruptor para activar/desactivar la función del calefactor a una distancia de hasta 3 metros de la unidad. Este debe ser un contacto libre de tensión. No conecte el cable o el interruptor a la red eléctrica. Cuando el interruptor está pulsado, la función de calefactor de confort está activada y el sistema mantendrá la temperatura del aire entrante a 10 °C. Cuando el interruptor está apagado, la función automática de calefactor de confort está desactivada.

Consumo de energía y rendimiento del flujo de aire

^a Difusor instalado sin placas ciegas. ^b Consumo de energía mostrado con la función de calefactor de confort desactivada.

Costes de funcionamiento

Escanee nuestro código QR para ver los costes de funcionamiento anuales de este producto.
O visite: envirovent.com/annual-running-costs

Repuestos/Accesorios

*Se requiere un cable de dos conductores adicional.
**Se requiere un cable de cuatro conductores adicional.

Mantenimiento

EnviroVent recomienda revisar los filtros con regularidad y reemplazarlos cuando sea necesario. La unidad debe aislarse de la red eléctrica al reemplazar o limpiar los filtros.
Las áreas con alta cantidad de partículas, por ejemplo, las áreas industriales, o los filtros de mayor calidad se obstruirán más rápido y deberán reemplazarse con mayor frecuencia. Los filtros de repuesto deben ser piezas originales de EnviroVent.
El incumplimiento del mantenimiento de la unidad según lo recomendado puede infringir los términos de la garantía. Consulte los términos y condiciones completos de la garantía para obtener más información.

Seguridad

Lea y comprenda estas instrucciones antes de comenzar la instalación. La unidad debe ser instalada por una persona competente.

Ubicación
Compruebe que haya espacio para la unidad en la ubicación elegida. La unidad no debe afectar el funcionamiento de los aparatos de combustión sin conducto de humos. Consulte las regulaciones locales o a un ingeniero de gas cualificado.
Los lados abiertos del difusor deben estar orientados hacia una trayectoria sin obstrucciones de al menos 1 m de distancia de cualquier detector de humo. Si no se puede cambiar la posición del difusor, se pueden cerrar hasta dos lados con las placas de obturación de plástico. En esta configuración, los lados abiertos deben estar orientados hacia una trayectoria sin obstrucciones de al menos 1,5 m de distancia de cualquier detector de humo. Si se utilizan los difusores de 100 mm, no se suministran placas de obturación y se debe cambiar la posición de los difusores.
En propiedades con un piso superior a 4,5 m, los difusores contra incendios deben instalarse a un mínimo de 1 m de distancia de los detectores de humo en lugar de los difusores de plástico incluidos.
Las paredes divisorias entre edificios deben estar completas y con todas las roturas rellenadas.
En propiedades con un piso a más de 4,5 m sobre el nivel del suelo, la unidad debe estar conectada a una alarma de humo (consulte la información de cableado).
Se considera que el aparato es adecuado para su uso en países con un clima cálido, húmedo y uniforme, pero también se puede utilizar en otros países.

Reglamento de cableado
Todo el cableado debe cumplir con las regulaciones de construcción y las regulaciones de cableado IET actuales (BS7671 en el Reino Unido) o estándares equivalentes para otros países. La instalación final debe ser examinada y probada por un electricista cualificado.
Este producto no es adecuado para su uso con un RCD de tipo AC

Conexión eléctrica
La unidad debe estar conectada a tierra y se debe utilizar un aislador adecuado con una separación de contacto mínima de 3,0 mm para proporcionar aislamiento a la unidad. La unidad debe poder desconectarse de la red eléctrica después de la instalación. Al cablear la unidad, el espolón de fusible no conmutado incluido debe incorporarse en el cableado fijo.
El cable de alimentación que entra en la unidad debe seguir siendo el cable flexible suministrado (no un cable de iluminación de núcleo sólido). Si el cable de alimentación se daña, debe ser reemplazado por EnviroVent, un agente de servicio autorizado para su región/país o una persona con cualificación similar para evitar un peligro. No retire ni manipule ningún componente electrónico dentro del producto.

Usuarios
La unidad no está destinada a ser utilizada por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, a menos que hayan recibido supervisión e instrucciones de uso por parte de una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de que no jueguen con la unidad. La limpieza y el mantenimiento del usuario no deben ser realizados por niños.

Referencias

• Ventilation System Annual Running Costs | EnviroVent

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
