Manual de TACTACAM REVEAL
INTRODUCCIÓN
INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y SIGA TODAS LAS INSTRUCCIONES GUARDE ESTAS INSTRUCCIONES
Debe cargar este panel solar con el cable de carga USB-C incluido durante un mínimo de 4 horas antes de usarlo.
Valoramos sinceramente su negocio y nos esforzaremos por brindarle un servicio al cliente de la más alta calidad. Consulte nuestros otros productos en nuestro sitio web en www.tactacam.com

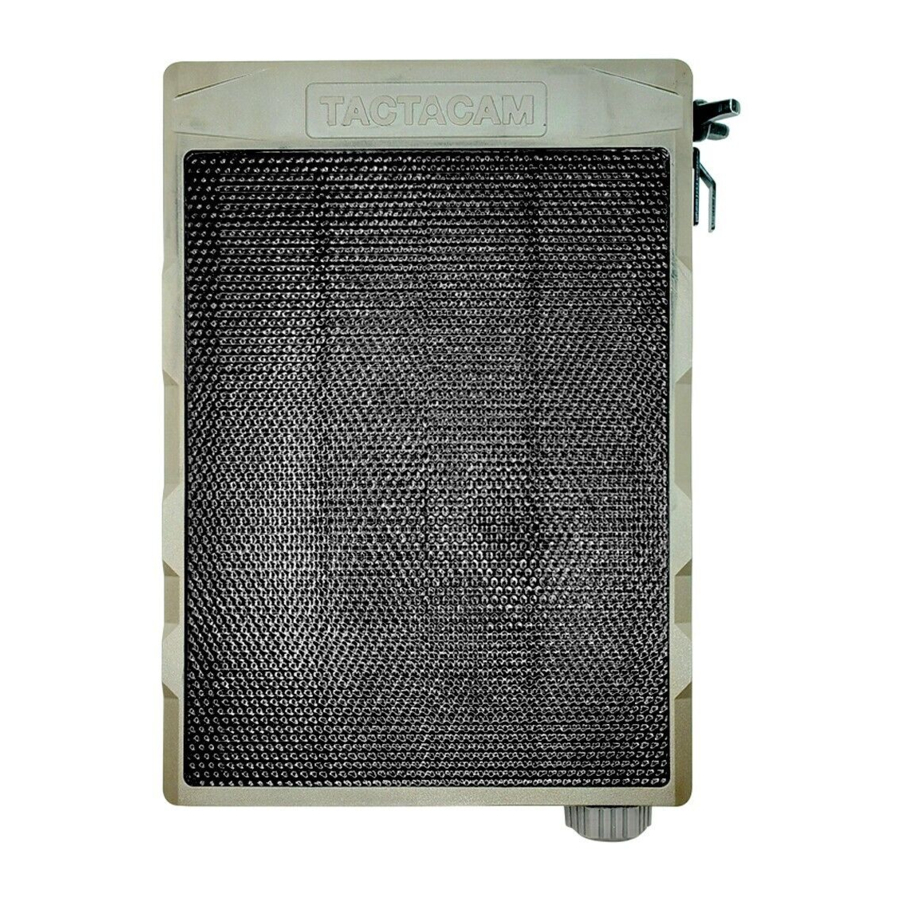

El PANEL SOLAR TACTACAM es un dispositivo proveedor de energía externo con una batería incorporada. El panel solar convierte la energía del sol en electricidad, que luego se almacena en la batería recargable incorporada. Este panel solar es duradero, impermeable y fácil de usar. Además, cuando se combina con el cartucho de litio V2 de Tactacam, el panel solar Tactacam recargará el cartucho de litio V2 de las cámaras.
La batería interna de iones de litio de alta capacidad incorporada se puede cargar con luz solar o con el cable de carga USB-C incluido.
El PANEL SOLAR TACTACAM es especialmente adecuado para cámaras de rastreo TACTACAM: Pro 3.0, X-Gen 3.0, X-Pro, X-Gen 2.0, REVEAL XB/SK, REVEAL X y REVEAL Gen 1.
Si utiliza este panel solar con dispositivos que no sean las cámaras de rastreo TACTACAM, consulte cuidadosamente el manual de su producto y póngase en contacto con el proveedor de su dispositivo para asegurarse de que sea compatible antes de conectarlo. TACTACAM no asume ninguna responsabilidad por los daños que puedan producirse por el funcionamiento incorrecto de este producto.
CONOZCA SU PANEL SOLAR

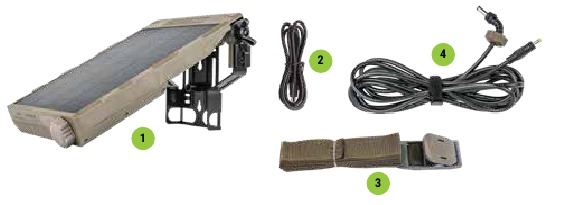

QUÉ ESTÁ INCLUIDO
- Panel solar
- Cable USBC
- Correa de montaje
- Cable de salida

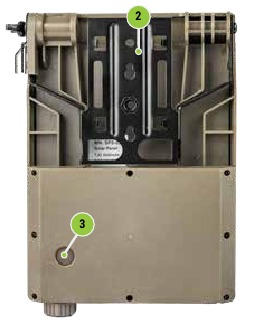

ANATOMÍA DEL PANEL SOLAR
- Panel solar
- Soporte
- Llave
- Luz de batería
- Puerto de carga tipo C
- Toma de CC
*El lado que se conecta con el cable de alimentación debe mirar hacia abajo para evitar daños por agua en caso de lluvia.

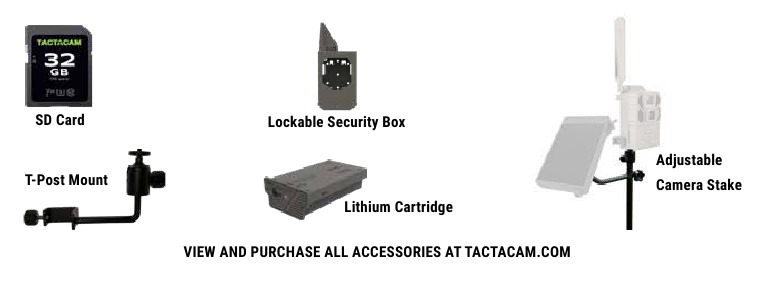

OTROS ACCESORIOS DE LA CÁMARA (NO INCLUIDOS)
CARACTERÍSTICAS GENERALES
Fuente de alimentación de alta eficiencia: este panel solar es seguro y confiable. Puede alimentar su dispositivo durante mucho tiempo. El panel solar convierte automáticamente la energía lumínica en energía eléctrica y la almacena en la batería interna de litio todos los días.
Seguro y confiable: diseñado con protección contra cortocircuitos, protección contra sobrecarga y sobredescarga, que protege la batería y garantiza su uso y confiabilidad a largo plazo.
Protección ambiental, conservación de energía: uso de energía solar ecológica. Contribuye a la protección del medio ambiente.
Impermeable y duradero: diseño impermeable adecuado para uso en exteriores.
Fácil de usar: viene con un soporte incorporado, resistente, ajustable y fácil de usar, lo que facilita colocarlo bajo la luz solar directa. Cuando y donde sea que pueda.
Indicador de batería: presione el botón ubicado en la parte posterior del panel y los LED verdes se encenderán, 4 LED representan entre 76 % y 100 % de energía, 3 representan entre 51 % y 75 % de energía, 2 representan entre 26 % y 50 % de energía, 1 LED representa entre 1 % y 25 %.
APLICACIÓN / ESPECIFICACIONES
APLICACIÓN
Fuente de alimentación de respaldo para el funcionamiento ininterrumpido de dispositivos electrónicos. (Cámaras de rastreo y cámaras de seguridad)
ESPECIFICACIÓN
| Eléctrico | Voltaje/corriente de entrada | Entrada USB-C: 5 V 2 A |
| Voltaje/corriente de salida | 12 V/1,5 A | |
| Batería de iones de litio | 7,2 V/5200 mAh | |
| Panel solar | 2,5 W (11 V/230 mAh) | |
| Eficiencia de conversión de energía solar | ﹥18 % | |
| Tiempo de carga | 75 h-120 h (con luz solar) 3-5 h (con adaptador de CA) | |
| Enchufe de salida | 5,5 mm×2,1 mm | |
| Dimensiones | Profundidad | 22,7 mm |
| Ancho | 126,7 mm | |
| Altura | 182,7 mm | |
| Peso | 341 g | |
| Montaje | Soporte ajustable | |
| Temperatura de funcionamiento | 4~+140°F/-20 ~+60°C | |
| Humedad de funcionamiento | 5 % ~ 95 % |
MONTAJE / FUNCIONAMIENTO
MONTAJE
- Ajuste el ángulo del soporte para que el panel solar mire directamente al sol, ajustable a 30 grados, 60 grados y 90 grados. Generalmente, en el hemisferio norte, esto significa que el panel mira hacia el sur. Sin embargo, tenga en cuenta que la orientación ideal depende de la situación específica del sitio de instalación.
- Fije el panel solar al árbol con la correa de 1,7 m incluida.
NOTA: El lado que se conecta con el cable de alimentación debe mirar hacia abajo para evitar daños por agua en caso de lluvia.
CONEXIÓN
Enchufe un lado del cable de alimentación en la toma de salida (en el lado derecho del panel solar) y luego enchufe el otro extremo en las cámaras de rastreo TACTACAM REVEAL. Si la batería interna de litio está cargada, la cámara se encenderá inmediatamente.
ATENCIÓN:
Si el panel solar está conectado a las cámaras de exploración de la serie TACTACAM REVEAL, se recomienda encarecidamente que las baterías se instalen dentro de la cámara (incluso cuando esté conectado con el cargador solar), de lo contrario, la cámara puede dejar de funcionar debido a la escasez de energía (durante el uso intensivo de la cámara, el cargador solar puede no estar cargando lo suficientemente rápido y, por lo tanto, no es ideal para usarlo solo sin las baterías AA o el cartucho de litio).
El panel solar NUNCA debe usarse en conexión paralela con ninguna otra fuente de alimentación, cualquier daño resultante de este uso incorrecto no estará cubierto por las garantías.
CARGA
Es importante cargar completamente el panel solar antes de usarlo. Le recomendamos encarecidamente que cargue de 4 a 5 horas con el cable de carga USB-C incluido antes de operar.
El panel solar se puede cargar con la luz solar o con el cable de carga USB-C incluido. El indicador de carga se iluminará cuando se esté cargando. Las luces verdes parpadeando significan que se está cargando ahora, cuando las cuatro luces se vuelven verdes, significa que el panel solar se cargó por completo.
NOTA: Cargue completamente la batería al menos una vez cada 3 meses, especialmente cuando no la use durante mucho tiempo.
PRECAUCIONES
- No raye la superficie del panel solar con un objeto afilado.
- Utilice el adaptador del paquete para cargar. No utilice un adaptador de carga de baja calidad u otro adaptador que no coincida con nuestro panel solar, para no dañar el producto u otro posible peligro.
- Como resultado de la protección contra cortocircuitos, simplemente desenchufe la carga del cortocircuito; y colóquelo bajo la luz del sol durante 10 segundos, puede reanudar el funcionamiento normal, o use el adaptador de CA para cargarlo y activarlo.
- No limpie el panel solar con líquidos volátiles como disolvente, líquidos de limpieza o detergente fuerte.
Use un paño suave ligeramente humedecido con agua. - No deje caer el panel solar.
- No intente desarmar ni reparar el panel solar.
- No abra el panel solar para darle servicio. Esto podría causar daños graves al dispositivo y anulará la garantía.
- No exponga el panel solar a calor extremo, como dejarlo en el tablero de un automóvil en un clima cálido.
- Manténgalo alejado del fuego.
- Utilice este dispositivo únicamente con las fuentes de alimentación recomendadas.
- Cuando no esté en uso, desconéctelo de las fuentes de alimentación.
