Manual del Vortex PRO
Contenido

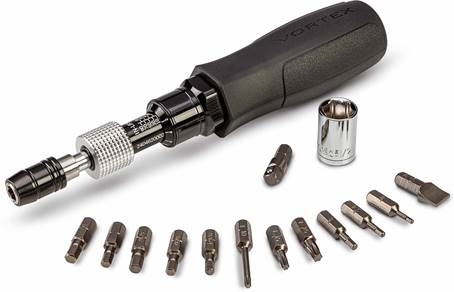

EL KIT INCLUYE
| 8 PUNTAS HEXAGONALES | 9/64" |
| 5/32" | |
| 3/16" | |
| 2mm | |
| 2.5mm | |
| 3mm | |
| 4mm | |
| 5mm | |
| 3 PUNTAS TORX® | T-10 extendido |
| T-15 | |
| T-25 | |
| 1 PUNTA PLANA | 10mm DE ANCHO |
| 1 VASO | 1/2" |
| 1 ADAPTADOR DE VASO | Hexágono de 1/4" a cuadrado de 1/4" |
FUNCIONA CON CUALQUIER PUNTA DE 1/4"
Las imágenes son solo para representación. El producto puede variar ligeramente de lo que se muestra.

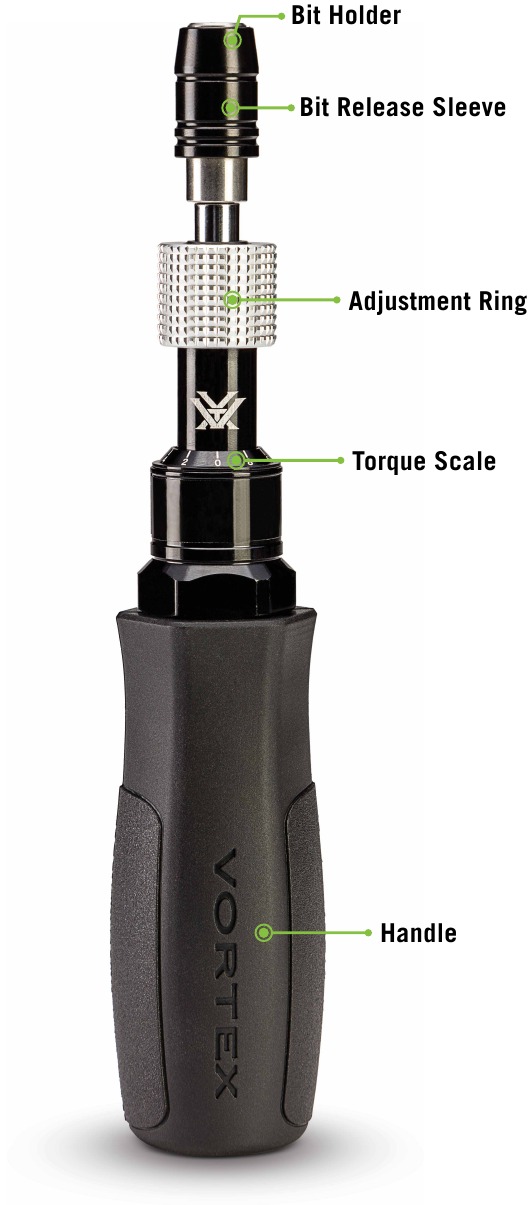

LLAVE DINAMOMÉTRICA PRO
PAR DE APRIETE PRO. NI MÁS. NI MENOS.
FUNCIONAMIENTO

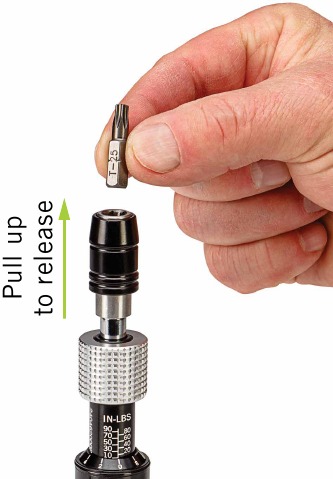

Insertar/Extraer punta
- Insertar la punta
Empuje la punta en el portapuntas para bloquearla en su lugar. - Extraer la punta
Tire hacia arriba del manguito de liberación de la punta para liberarla.
![FUNCIONAMIENTO - Insertar/Extraer punta]( "Vortex - PRO - FUNCIONAMIENTO - Insertar/Extraer punta")
Insertar/Extraer vaso
- Insertar el adaptador de vaso
Empuje el adaptador de vaso en el portapuntas para bloquearlo en su lugar. - Fijar el vaso al adaptador de vaso
Empuje el vaso en el adaptador de vaso. - Extraer el vaso
Tire hacia arriba del vaso para liberarlo del adaptador de vaso. - Extraer el adaptador de vaso
Tire hacia arriba del manguito de liberación de la punta para extraer el adaptador de vaso.

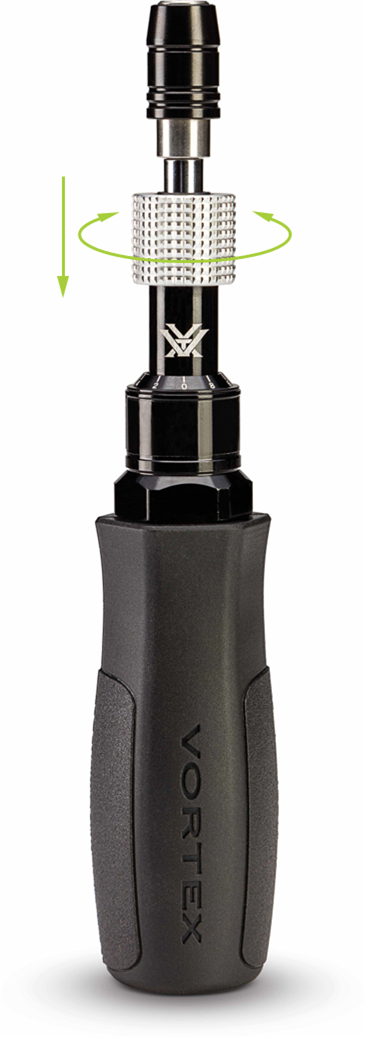

Ajustar el ajuste de par de apriete
- Desbloquear la escala de par de apriete Empuje hacia abajo el anillo de ajuste para desbloquear el ajuste de la escala de par de apriete. Mientras mantiene presionado el anillo de ajuste, gire la escala de par de apriete hasta que alcance el ajuste de par de apriete deseado y las escalas estén alineadas.
![FUNCIONAMIENTO - Ajustar el ajuste de par de apriete]( "Vortex - PRO - FUNCIONAMIENTO - Ajustar el ajuste de par de apriete")
- El sentido antihorario aumentará el par de apriete.
- El sentido horario disminuirá el par de apriete.
- Bloquear la escala de par de apriete
Soltar el anillo de ajuste bloqueará su ajuste de par de apriete.
MANTENIMIENTO
- Este es un instrumento de precisión y debe manipularse y almacenarse con cuidado. No lo tire ni use un martillo con él.
- Su llave dinamométrica está lubricada de por vida y no debe agregar aceite ni lubricantes. La única excepción es el cabezal de trinquete, que puede lubricarse según sea necesario para un funcionamiento suave.
- Al igual que con todos los instrumentos de medición de precisión, se recomienda que este instrumento se calibre una vez al año, en circunstancias normales, para garantizar la precisión. Para obtener ayuda, contáctenos al número que se proporciona a continuación.
- Siempre guarde esta llave dinamométrica en su estuche para protegerla de la suciedad y la humedad.
- Nunca desmonte la llave dinamométrica usted mismo.
Si necesita servicio, contáctenos en:
1-800-4VORTEX (1-800-486-7839).
GARANTÍA VIP
Garantía de por vida.
Obtenga más información en VortexOptics.com
service@VortexOptics.com
1-800-4VORTEX
INSTRUCCIONES DE SEGURIDAD
EXISTE RIESGO DE PARTÍCULAS VOLADORAS.
- El uso de herramientas manuales, vasos, extensiones o accesorios dañados puede provocar lesiones.
- No golpee nada con esta llave dinamométrica ni la use como martillo.
- Una llave dinamométrica calibrada incorrectamente puede dañar las piezas o las herramientas.
- No use extensiones en el mango, ya que dañará esta llave dinamométrica.
- Para garantizar lecturas de par precisas, mantenga la llave dinamométrica perpendicular al cabezal del tornillo.
- El mango no está aislado, no use esta llave dinamométrica en circuitos eléctricos vivos o de alto voltaje.
SIEMPRE USE PROTECCIÓN PARA LOS OJOS MIENTRAS USA HERRAMIENTAS MANUALES. PUEDEN PRODUCIRSE LESIONES POR DESCARGA ELÉCTRICA.
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual del Vortex PRO
