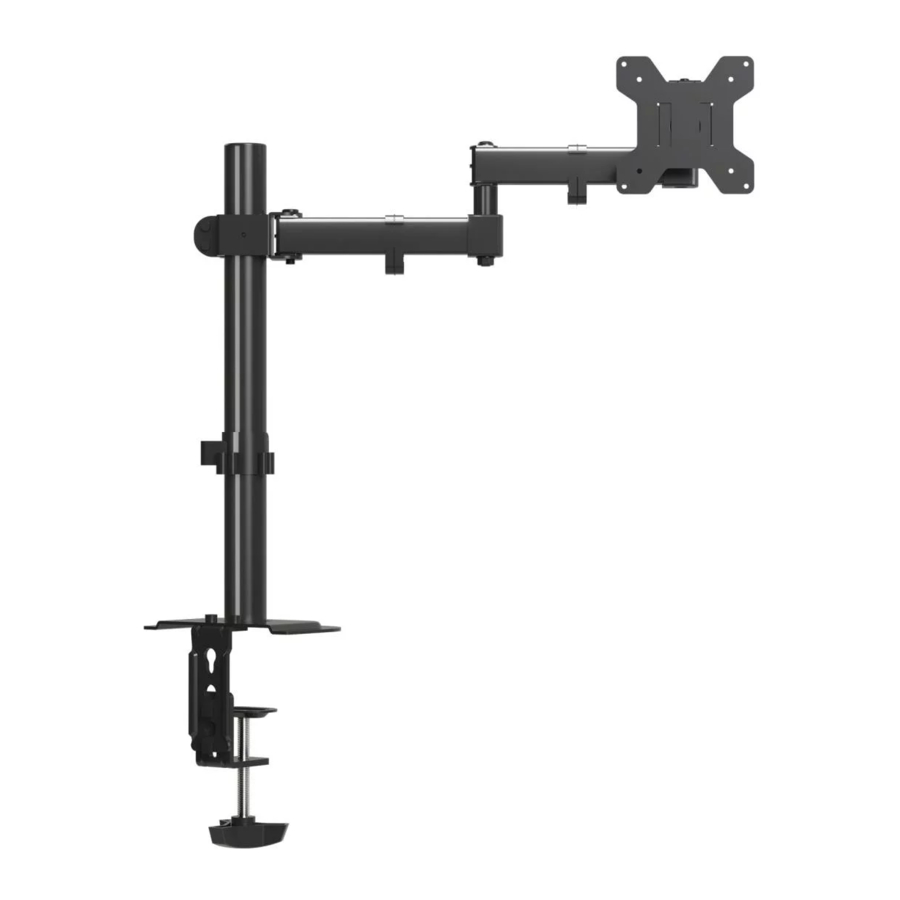

Manual de Bracwiser MD7421

Instrucciones para desembalar

Abra la caja con cuidado y retire las protecciones, como el revestimiento y las cubiertas.
Compruebe todas las piezas para asegurarse de que todos los componentes y piezas no estén dañados.
No utilice componentes o piezas dañados.
Lea este manual antes de la instalación.

Configuración

1. Instale el mástil en un escritorio

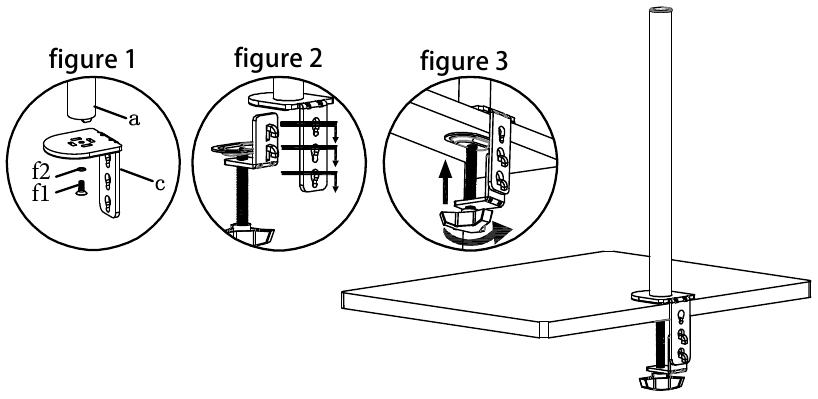

   Opción A: Instalación con abrazadera
   1. Conecte el mástil (a) y la abrazadera (c) con el tornillo (f1) y la arandela (f2) y apriételos con la llave (i) (figura 1).
   2. Conecte la abrazadera (b) y el soporte de la abrazadera (c). Elija la posición correcta del orificio según el grosor del escritorio. Apriete la perilla de plástico para fijarlo.

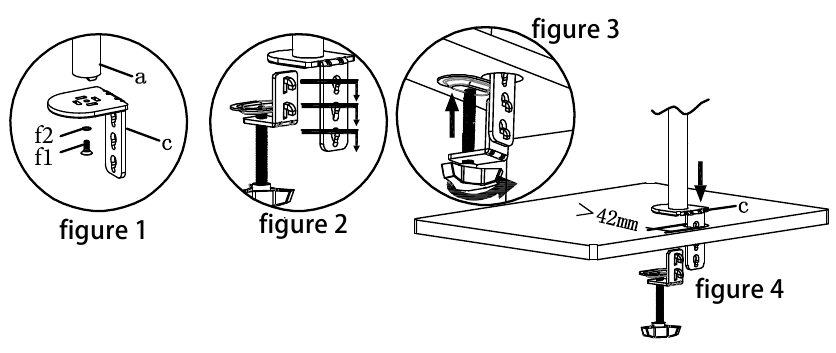

      Opción B: Instalación con arandela
      1. Conecte el mástil (a) y la abrazadera (c) con el tornillo (f1) y la arandela (f2) y apriételos con la llave (i) (figura 1). Inserte el soporte de la arandela (c) en el orificio del escritorio cuyo diámetro sea superior a 1,65 pulgadas/42 mm (figura 4).
      2. Conecte la abrazadera (b) y el soporte de la abrazadera (c). Elija la posición correcta del orificio según el grosor del escritorio. Apriete la perilla de plástico para fijarlo.

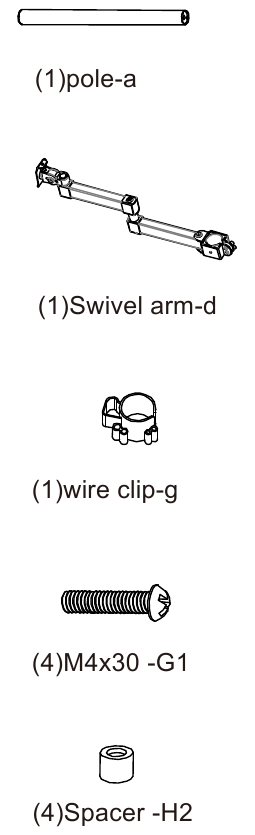

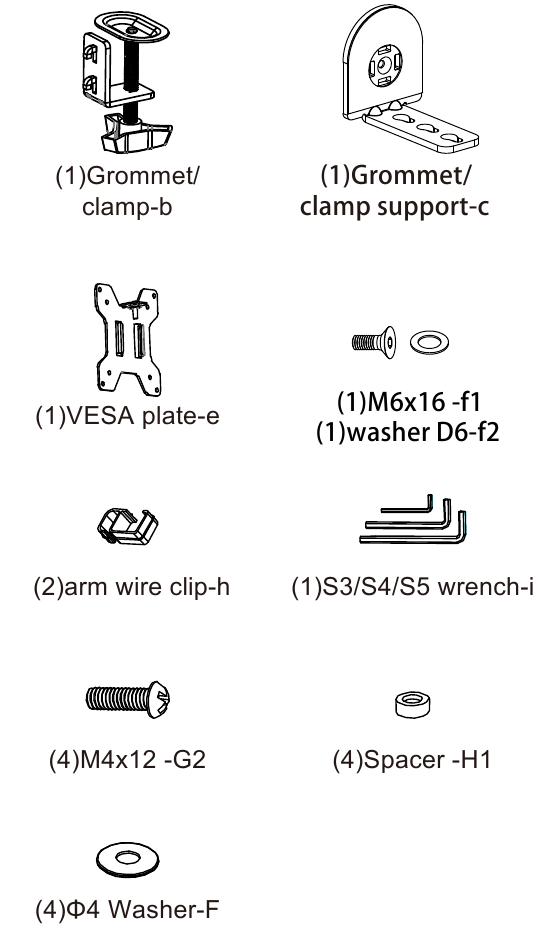

Piezas

Este soporte de escritorio para monitor debe estar bien sujeto al escritorio horizontal. Si el soporte no está instalado correctamente, puede caerse, lo que podría provocar lesiones y/o daños.

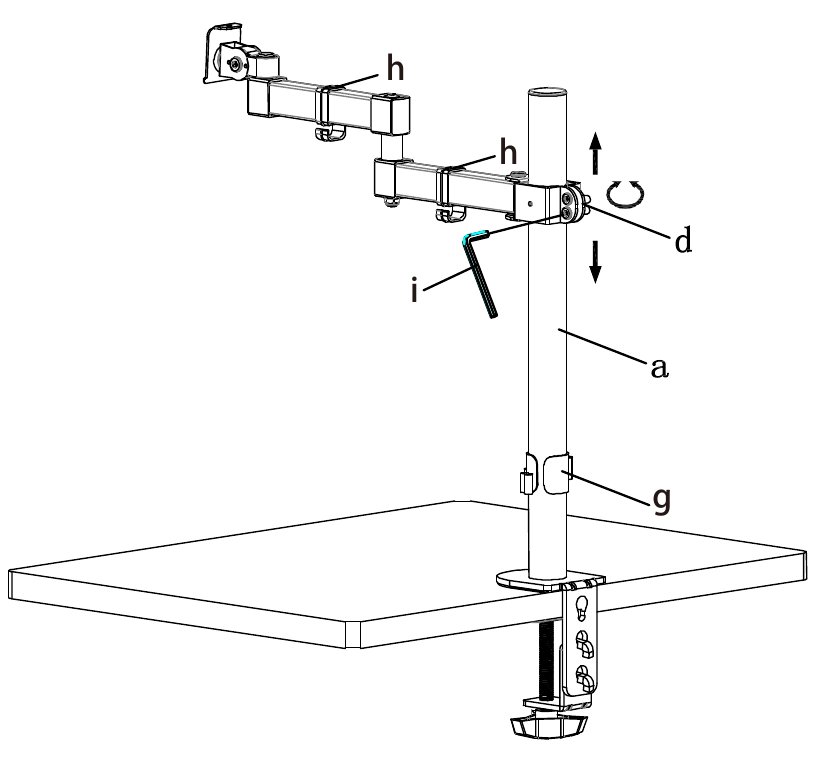

2. Conecte el brazo giratorio y el mástil

   1. Coloque el clip para cables del mástil (g) en el mástil (a).
   2. Coloque el clip para cables del brazo (h) en el brazo giratorio (d).
   3. Coloque el brazo giratorio (d) en el mástil (a). Apriete con la llave (i) en la posición correcta.

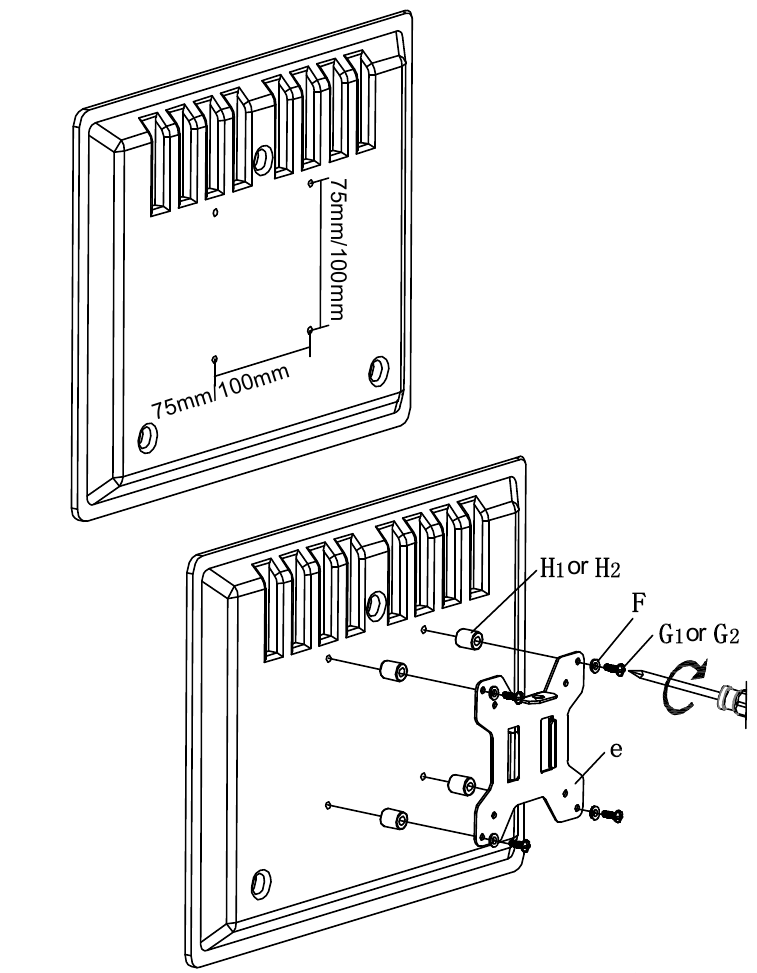

3. Conecte la placa VESA y el monitor

   Asegúrese de que los tornillos estén apretados.

4. Conecte el monitor y el soporte

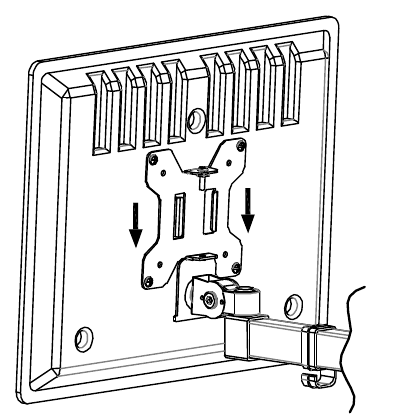

   Inserte el monitor en el cabezal del brazo giratorio

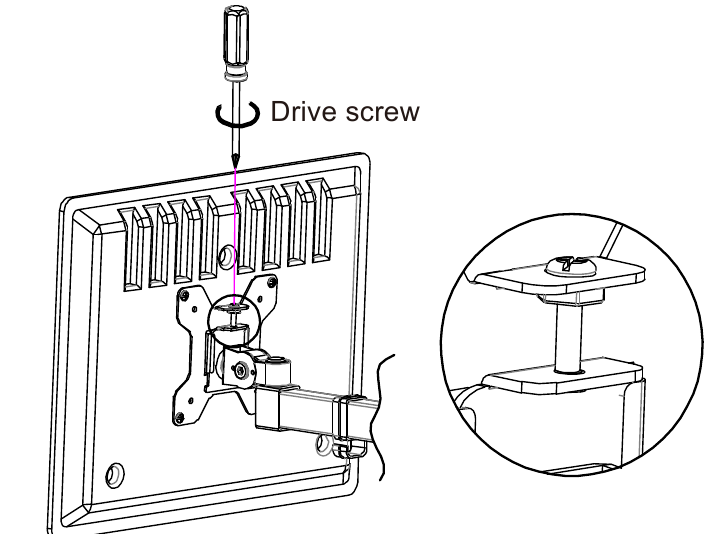

   Atornille el tornillo preposicionado en la placa en el orificio del tornillo en el cabezal del brazo giratorio

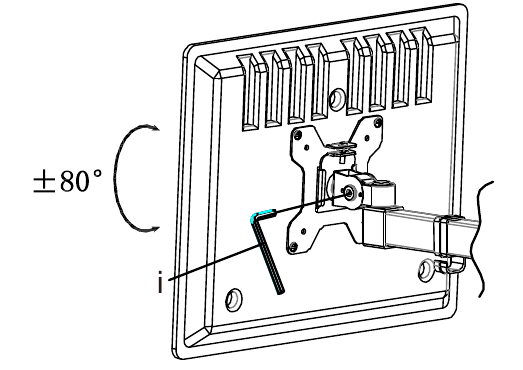

5. Ajuste del ángulo del manguito del cabezal
   Ajuste el cabezal del brazo giratorio según las necesidades en caso de que el monitor se incline.

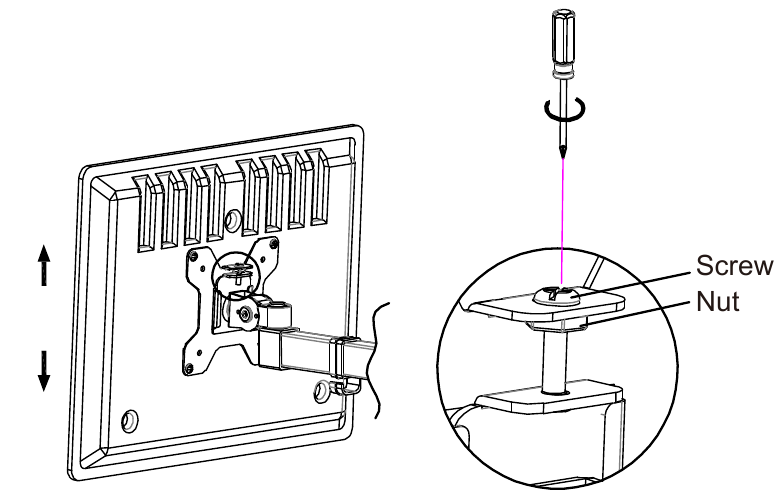

   Para ajustar la altura del monitor, apriete o afloje el tornillo, fije la placa apretando la tuerca en la posición correcta.

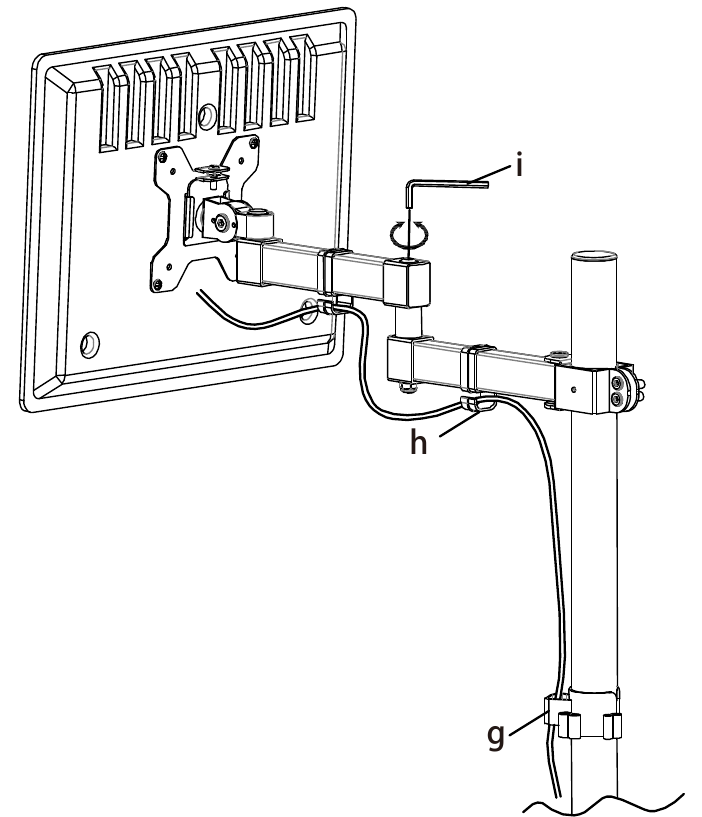

6. Gestión de cables
   Realice el ajuste con la llave (i). Gestione los cables con el clip para cables del brazo (h) y el clip para cables del mástil (g).


Información importante de seguridad

Tenga cuidado durante la instalación y el funcionamiento. Lea este manual antes de la instalación. Siga el manual y utilice las herramientas como se indica en el paquete.
La instalación debe ser realizada por un profesional o con la ayuda de otros. No desmonte ningún componente si no hay instrucciones en el manual. No nos hacemos responsables de ninguna pérdida debida a una instalación incorrecta o al uso incorrecto de este artículo.
