Manual de Brookfield AMETEK
Contenido
Configuración del instrumento

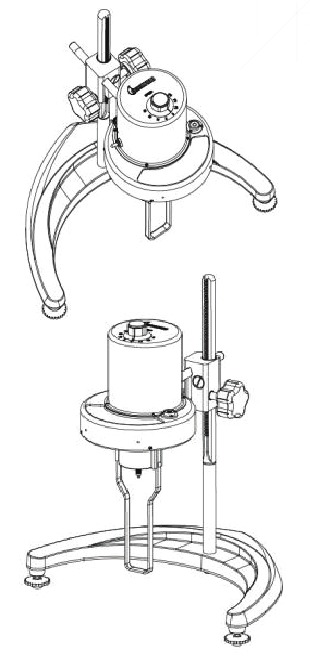

- Montar el soporte de laboratorio (consultar las instrucciones de montaje en el Apéndice del manual).
- Montar el viscosímetro de forma segura en un soporte de laboratorio Brookfield. El mango metálico debe insertarse en la abrazadera del soporte de laboratorio. Nivelar el viscosímetro, consultando el nivel de burbuja en el instrumento.
- La caja de envío que contiene su instrumento debe guardarse para su uso futuro al devolver su instrumento a AMETEK Brookfield o a su distribuidor autorizado local para su servicio. El maletín de transporte para viscosímetros/reómetros estándar también debe guardarse, ya que proporciona una protección adicional para estos instrumentos durante el envío.

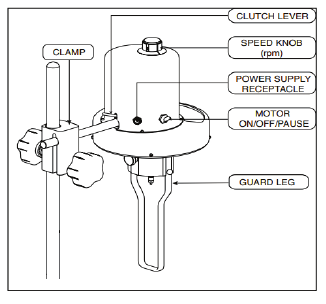

Funcionamiento
- Asegúrese de que el enchufe de la fuente de alimentación esté bien conectado a su fuente de alimentación.
- Enchufe la clavija metálica de la fuente de alimentación en el receptáculo circular de la parte posterior del viscosímetro.
- El interruptor de batuta de goma negro del viscosímetro controla el motor y tiene tres posiciones:
- UP: O - apaga el motor y evita que la esfera gire.
- MIDDLE: On - hace que la esfera gire a la velocidad seleccionada.
- DOWN: Pausa (o parada del motor) - hace que la esfera se detenga al girar.
- Los viscosímetros LV utilizan un juego de cuatro husillos y una pata de protección estrecha; los viscosímetros RV utilizan un juego de seis husillos y una pata de protección más ancha; los viscosímetros HA y HB utilizan un juego de seis husillos y ninguna pata de protección
- Las velocidades (rpm) se cambian girando el mando negro en la parte superior del viscosímetro (a la izquierda o a la derecha) a la velocidad deseada.
- La palanca del embrague, cuando se presiona, eleva la esfera contra el puntero rojo y "mantiene" la lectura del viscosímetro. Al soltar el embrague, se baja la esfera y se libera el puntero.
Uso del viscosímetro para mediciones
- Montar la pata de protección (si se utiliza) en el viscosímetro.
- Sin ningún husillo acoplado, bajar el viscosímetro girando el mando negro en el lado derecho de la abrazadera. Centrar el viscosímetro sobre el material de prueba.
- Tener cuidado de evitar que queden burbujas de aire debajo de los husillos, especialmente los de tipo disco. Empezar sumergiendo el husillo en una trayectoria diagonal a través de la superficie del fluido. Arrastrar lentamente el husillo a través de la superficie del fluido y, a continuación, llevar el husillo a la posición vertical. Enroscar el husillo en el viscosímetro.
- Es importante acoplar el husillo correctamente. Empujar suavemente hacia arriba el tornillo de acoplamiento del viscosímetro, evitando cualquier movimiento de lado a lado. Sujetarlo firmemente mientras se enrosca el husillo (Nota: rosca a izquierdas).
- Bajar el viscosímetro y centrar el husillo en el material de prueba hasta que el menisco esté en el centro de la marca de inmersión.
Toma de lecturas y cálculo de la viscosidad
- Seleccionar la velocidad deseada.
- Girar el interruptor del motor del viscosímetro a la posición ON (encendido).
- Dejar tiempo para que la lectura indicada se estabilice; este tiempo puede variar, dependiendo de su fluido, o su método de prueba. Se recomienda un mínimo de 5 revoluciones antes de tomar cualquier lectura.
- Para tomar una lectura, presionar la palanca del embrague y mantenerla en la posición inferior. Con la palanca aún presionada, mover el interruptor del motor a la posición "Pause" (pausa) u "O". Ajustar la posición de la esfera, si es necesario, para permitir que el puntero rojo aparezca en la ventana del viscosímetro.
- Al presionar la palanca del embrague se bloquea la deflexión calibrada del resorte en su lugar, proporcionando así la lectura de la esfera; al mantener el interruptor del motor en la posición "Pause" (pausa) (o moverlo a la posición "OFF" (apagado)) se detiene el motor y hace que la esfera deje de girar para que pueda registrar la lectura.
- Registrar la lectura indicada por el puntero rojo en la esfera: este número se conoce como % de par. Consultar el manual para obtener información sobre cómo convertir la lectura de % de par a viscosidad en centipoise (cP).
- Cambiar el motor a la posición OFF (apagado) al cambiar los husillos y las muestras.
- Retirar el husillo antes de limpiarlo.
(800) 528-7411 o (602) 470-1414
brookfieldengineering.com
