Manual de la SOVOL SV06

Introducción

Este manual está diseñado para que los propietarios de la SV06 comiencen su aventura de impresión con la SV06. Aun así, recomendamos a todos los propietarios de la SV06 que lean el manual con atención, incluso si están familiarizados con la tecnología de impresión 3D, ya que contiene mucha información importante sobre la SV06 que pueden aprender y que les ayudará a obtener una mejor experiencia de impresión. En este manual se pueden encontrar algunos tutoriales en el sitio web oficial y en el grupo, puede escanear los códigos QR.

Grupo de soporte de sovol

Sitio web oficial de sovol

Nota

• No utilice la impresora de ninguna forma que no sea la que se describe aquí para evitar lesiones personales o daños materiales.
• No coloque la impresora en un entorno con grandes vibraciones u otra inestabilidad. La sacudida de la máquina afectará a la calidad de impresión de la impresora.
• No coloque la máquina en materiales inflamables y explosivos o cerca de fuentes de calor elevadas.
• Coloque la máquina en un entorno ventilado, fresco y sin polvo.
• Se recomienda utilizar el material recomendado por el fabricante para evitar daños en la máquina.
• No utilice ningún otro cable de alimentación que no sea el suministrado. Utilice siempre una toma de corriente con toma de tierra de tres clavijas.
• No abra la cubierta de plástico durante el uso, de lo contrario, la impresión se interrumpirá.
• No use guantes de algodón cuando opere la impresora. Dichos paños pueden enredarse en las partes móviles de las impresoras, provocando quemaduras, posibles lesiones corporales o daños en la impresora.
• Espere un momento para retirar la impresión una vez finalizada la impresión.
• No se recomienda utilizar firmware o placa base de terceros, etc., o la garantía quedará anulada.
• Limpie la impresora con frecuencia. Siempre apague la alimentación al limpiar y limpie con un paño seco para eliminar el polvo, los plásticos de impresión adheridos o cualquier otro material del marco, los rieles guía o las ruedas. Utilice un limpiacristales o alcohol isopropílico para limpiar la superficie de impresión.
• Los niños menores de 10 años no deben utilizar la impresora sin supervisión.
• Esta máquina está equipada con un mecanismo de protección de seguridad. No mueva manualmente la boquilla y el mecanismo de la plataforma de impresión manualmente durante el arranque, de lo contrario, el dispositivo se apagará automáticamente por seguridad.
• Los usuarios deben cumplir con las leyes y regulaciones de los países y regiones correspondientes donde se encuentra (utiliza) el equipo, cumplir con la ética profesional, prestar atención a las obligaciones de seguridad y prohibir estrictamente el uso de nuestros productos o equipos para cualquier propósito ilegal. Sovol no será responsable de la responsabilidad legal de ningún infractor bajo ninguna circunstancia.

Parámetros del equipo

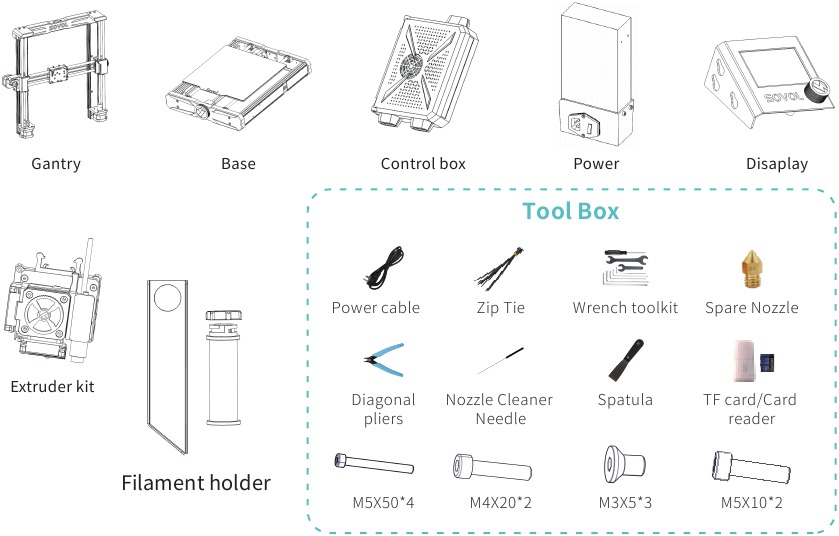

Lista del paquete

Montaje

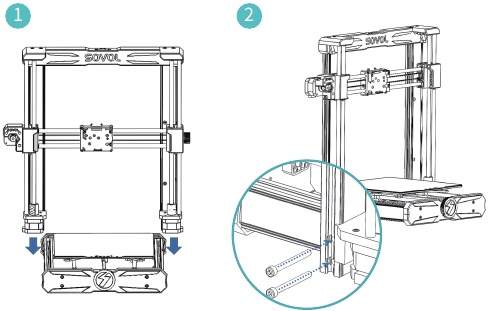

Instalar el pórtico

1. Instale el pórtico en la base con cuatro tornillos M5X50, apriete los tornillos.


Instalar la pantalla

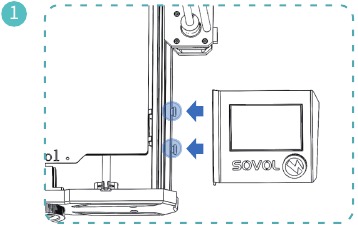

1. Instale la pantalla en el soporte en el lado derecho de la base.

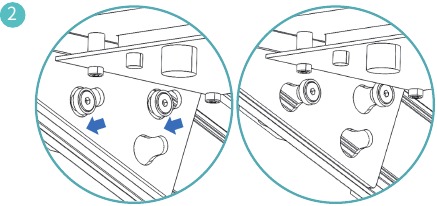

2. Empújelo hacia abajo diagonalmente para que se atasque en el soporte.

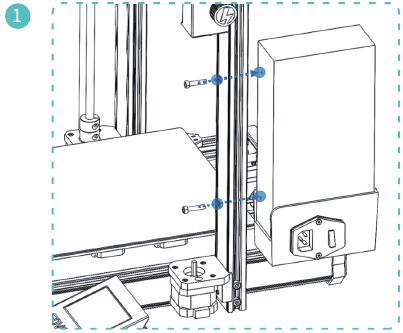

Instalar la fuente de alimentación

1. Instale la fuente de alimentación en el perfil derecho del pórtico de la máquina con dos tornillos M4X20, apriete los tornillos.

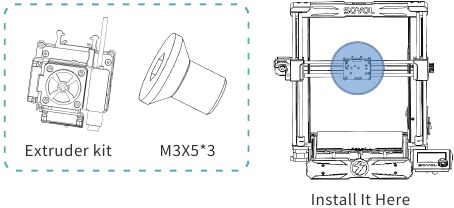

Instalar el kit de extrusora

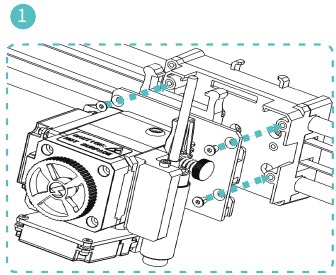

1. Instale el kit de extrusora en la base deslizante con tres tornillos M3X5, apriete los tornillos.


Instalar la caja de control

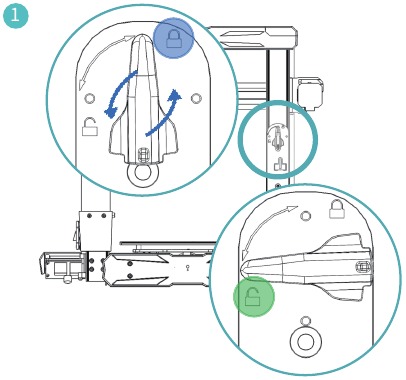

1. Gire el interruptor de la aeronave en la placa colgante de la caja de control hacia la izquierda desde el estado bloqueado al estado desbloqueado.

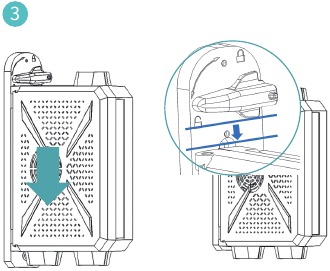

2. Instale la caja de control en la placa colgante.


3. Presione toda la caja de control hacia abajo para que se bloquee en la placa colgante.

4. Vuelva a girar el interruptor de la aeronave al estado bloqueado.

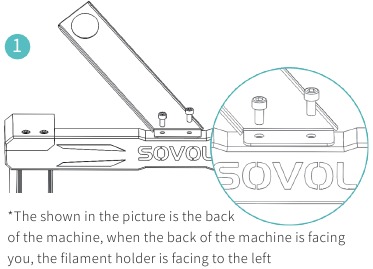

Instalar el soporte del filamento

1. Instale la placa de filamento en la parte superior de la máquina con dos tornillos M5X10.

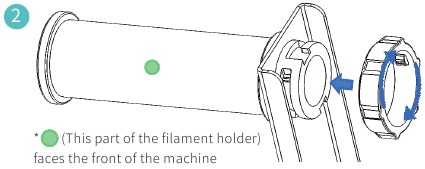

2. Instale el soporte del filamento.

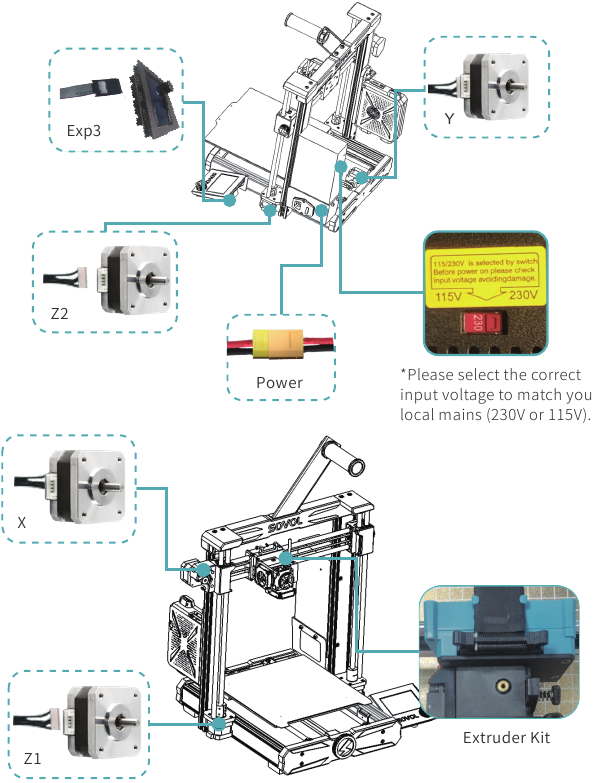

Líneas de conexión

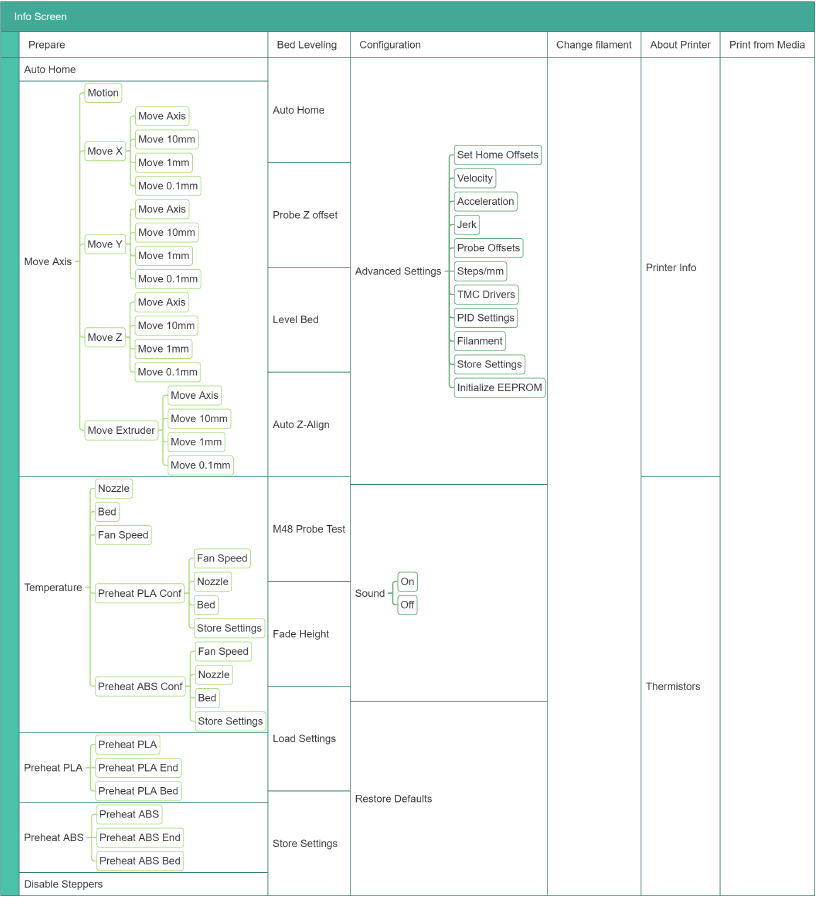

Información de la pantalla

Nivelación

Nivelación-1

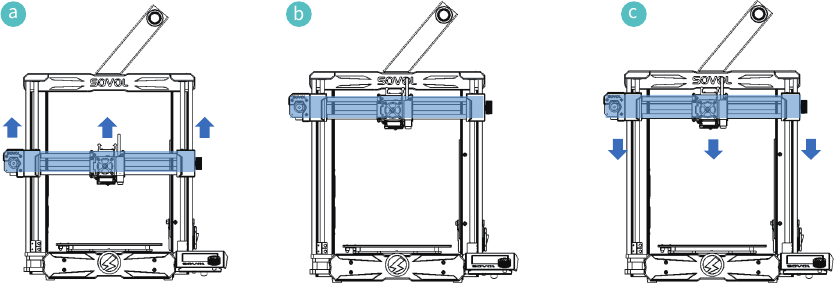

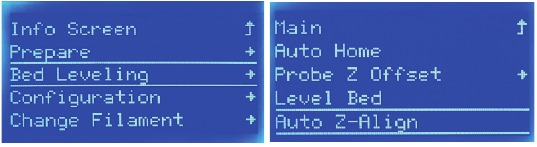

1. Pulse el mando > Principal → Nivelación de la cama → Auto Z-Align

   La máquina primero se desplazará automáticamente a la posición de inicio, luego todo el eje X se elevará a la parte superior para la calibración, luego descenderá a la posición de inicio automática.

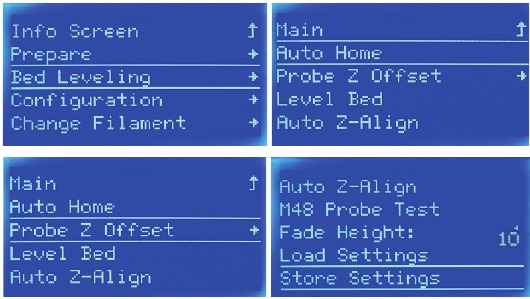

Nivelación-2

2. Haga clic en Nivelación de la cama→Inicio automático (precalentar)→Inicio automático
   Después de hacer clic en Inicio automático por primera vez, la máquina se precalentará automáticamente: boquilla 120°C, cama caliente 60°C. Una vez alcanzada la temperatura, vuelva a hacer clic en Inicio automático para procesar.
3. Una vez que la máquina se detenga, vuelva atrás y haga clic en Desplazamiento Z de la sonda para ajustar la distancia entre la boquilla y la cama caliente

   Después de ajustar, no olvide hacer clic para guardar la configuración.

Aproximadamente 0,2 mm, el grosor de una hoja de papel A4, cuando arrastra el papel, la boquilla puede rayar ligeramente el papel, eso significa que la distancia es adecuada.

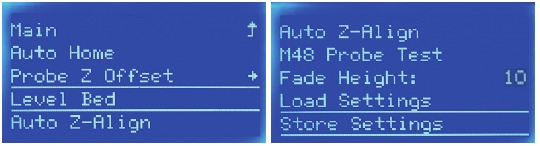

Nivelación-3

Después de hacer clic en Nivelar cama, la boquilla se elevará a 120 ℃ y la cama caliente se elevará a 60 ℃, tenga paciencia y tenga cuidado con las quemaduras.

Después de ajustar, no olvide hacer clic para guardar la configuración.

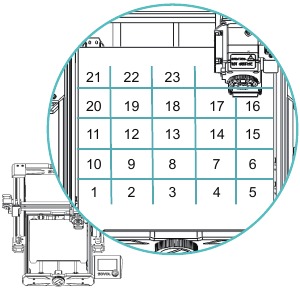

4. luego haga clic en la cama de nivel, la máquina comienza a detectar en 25 puntos en la cama caliente.

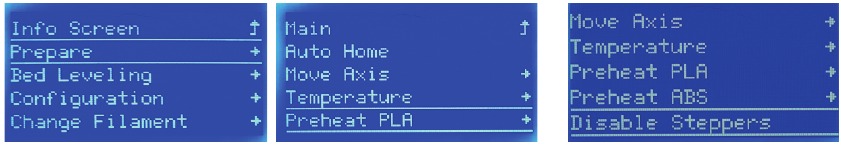

Cargar filamento

1. Haga clic en Preparar→Precalentar PLA/ABS

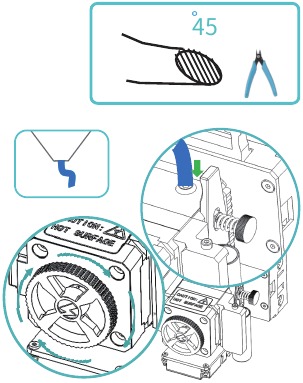

2. Cuando la temperatura suba a la temperatura objetivo, corte el extremo frontal del filamento en un bisel de 45°, luego insértelo en el puerto de alimentación durante unos 20 mm y gire la rueda en el sentido de las agujas del reloj hasta que vea que el filamento sale de la boquilla.


Si siente resistencia al girar y es difícil girar, desbloquee los motorPasos para desbloquear el motor: haga clic en Preparar → Desactivar motores paso a paso

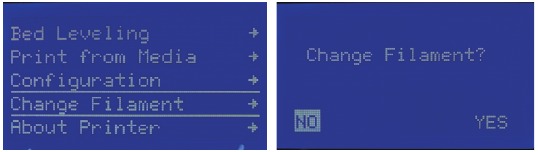

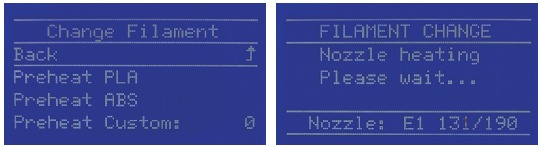

Cambiar filamento

1. Pulse el mando>Principal → Cambiar filamento → Sí

2. Seleccione la opción según el tipo de filamento que esté utilizando, también puede seleccionar Precalentar personalizado para establecer una temperatura. Después de seleccionar, espere a que suba la temperatura.

3. Esperando a que suba la temperatura objetivo, el filamento se retirará automáticamente, luego inserte un nuevo filamento para comenzar a imprimir.


Preparación para la impresión

1. Haga doble clic para instalar Sovol-Cura en el archivo de la tarjeta TF.

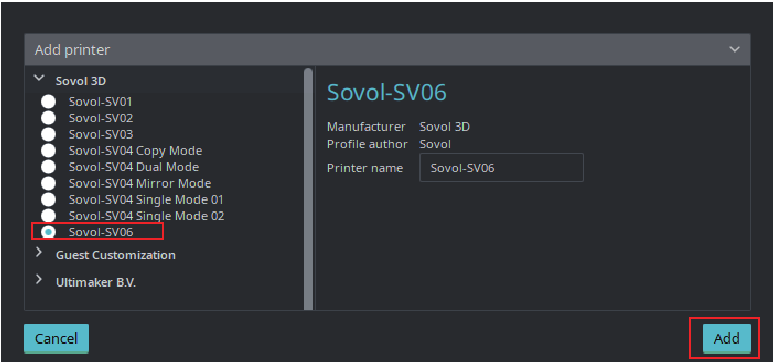

2. Seleccione para agregar SV06.

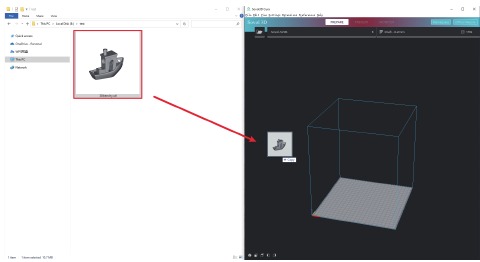

3. Seleccione el modelo que desea imprimir y abra

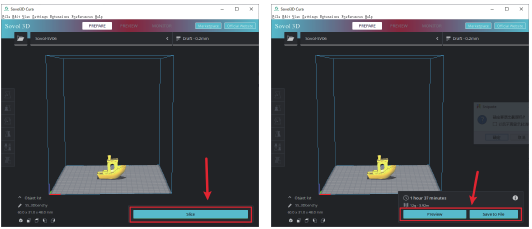

4. Corte y guarde el archivo en la tarjeta TF

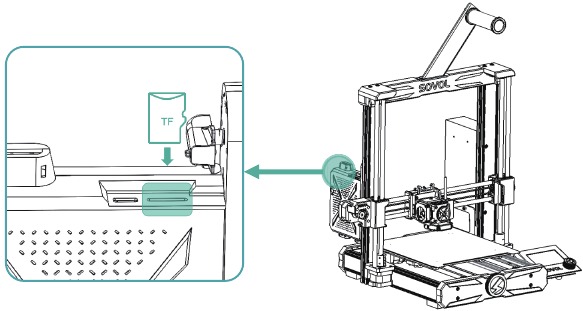

5. Inserte la tarjeta TF en la ranura para tarjetas encima de la caja de la placa base de la máquina

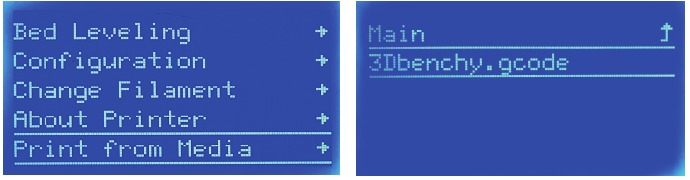

6. Haga clic en "Imprimir desde medio" →Seleccionar archivo para imprimir

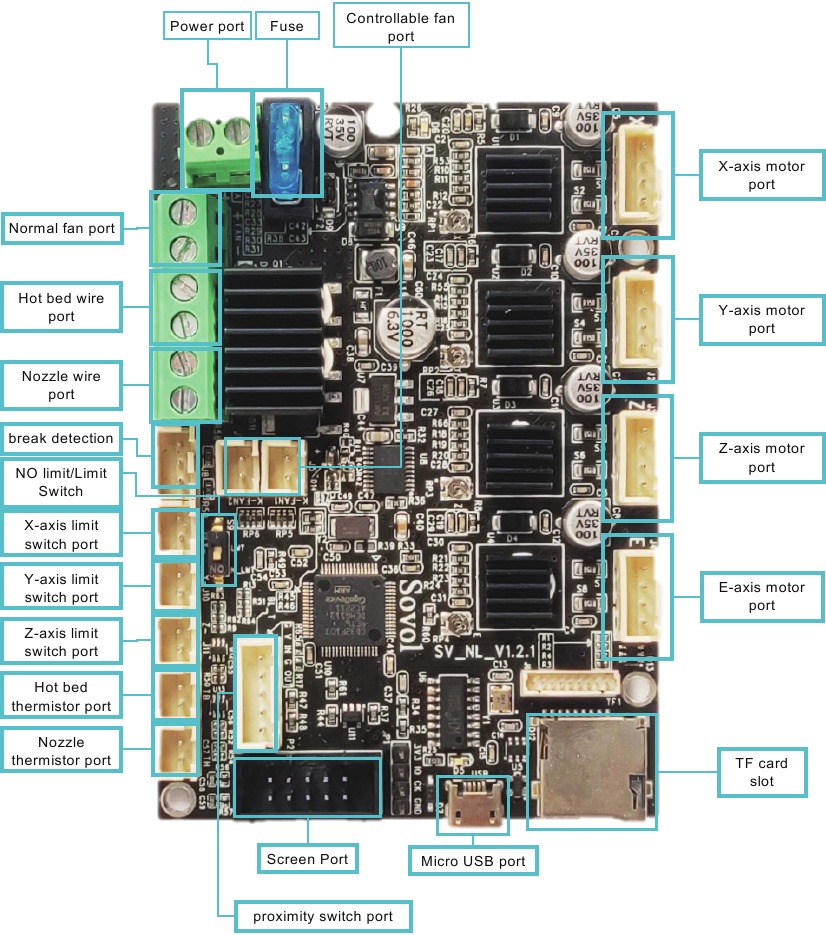

Placa base

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la SOVOL SV06
