Manual de Anker SOLIX

Aviso legal

Le recomendamos encarecidamente que lea atentamente las normas de seguridad y las instrucciones de instalación, y que vea el vídeo de instalación.

Durante el proceso de instalación, es necesario seguir las normas de seguridad y las instrucciones de instalación para garantizar que todas las conexiones sean firmes y fiables. Si no está familiarizado con la instalación eléctrica, le recomendamos encarecidamente que solicite la ayuda de electricistas profesionales. Ellos tienen los conocimientos y la experiencia pertinentes para garantizar la seguridad y la corrección del proceso de instalación. Tenga en cuenta que una instalación incorrecta puede causar daños en el equipo, fallos eléctricos e incluso lesiones. Por lo tanto, por su seguridad y el funcionamiento normal del equipo, opere con precaución.

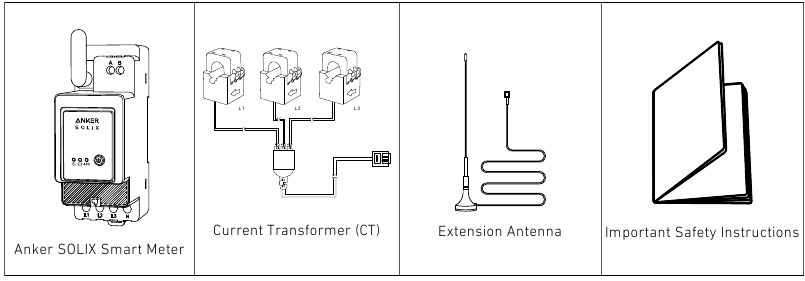

Contenido de la caja

Descripción general

Descripción general del producto

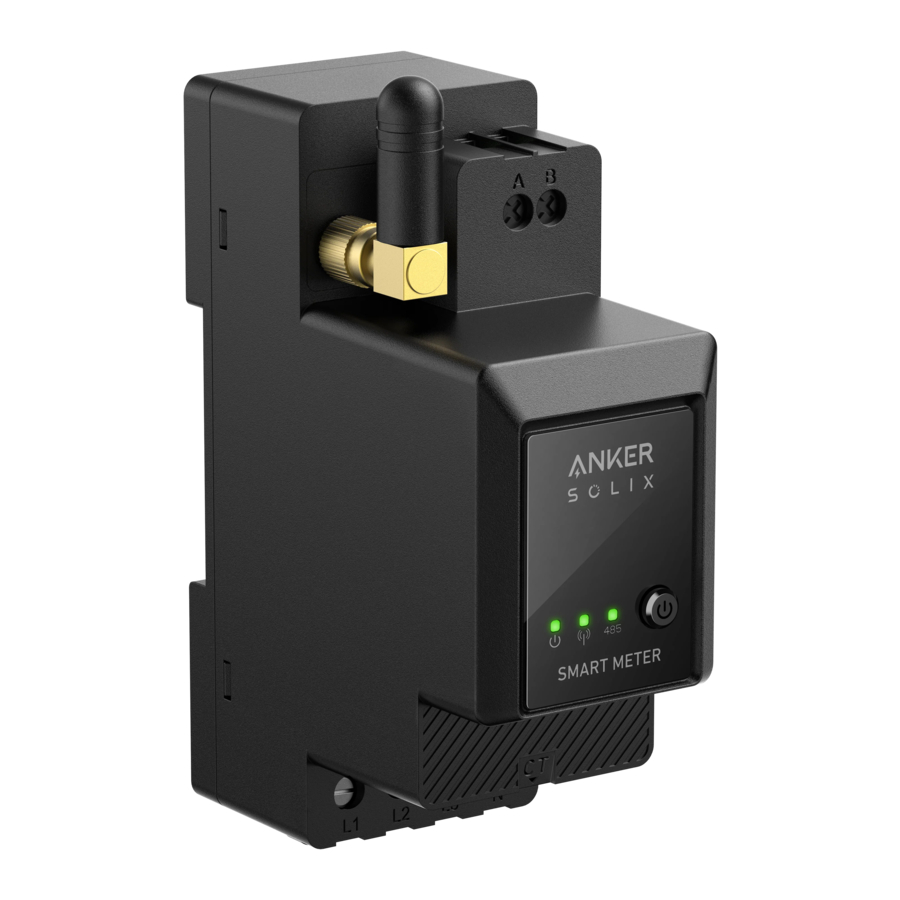

La serie Anker SOLIX Smart Meter es una línea de dispositivos adecuados para hogares, oficinas, tiendas minoristas, instalaciones de fabricación y otros edificios. Los dispositivos Anker SOLIX Smart Meter se pueden montar en carril DIN dentro de la caja de interruptores y son muy adecuados para la construcción de nuevos edificios. Los dispositivos Anker SOLIX Smart Meter se pueden controlar y supervisar a través de conexiones Wi-Fi y LAN. La conexión Bluetooth se puede utilizar para el proceso de inclusión. Anker SOLIX Smart Meter es un medidor de energía trifásico montable en carril DIN. El dispositivo informa de la energía acumulada, así como de los datos de tensión, corriente y factor de potencia en tiempo real. Almacena los datos en una memoria no volátil para su posterior recuperación durante al menos 60 días de resolución de datos de 1 minuto.

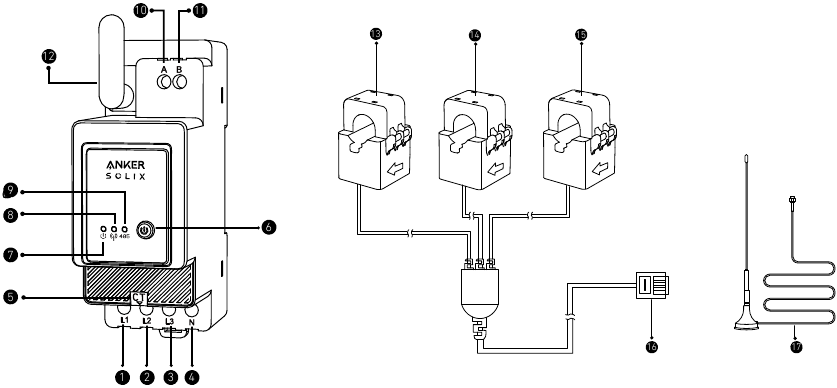

1. Entrada de tensión L1 (marrón)
2. Entrada de tensión L2 (negro)
3. Entrada de tensión L3 (gris) y de alimentación del dispositivo
4. Entrada neutra
5. Puerto CT
6. Interruptor de encendido/apagado
7. Indicador de estado
8. Indicador de Wi-Fi/Bluetooth
9. Indicador RS485
10. Orificio pasante RS485 A
11. Orificio pasante RS485 B
12. Antena
13. CT1
14. CT2
15. CT3
16. Enlace CT
17. Antena de extensión

Instalación del medidor inteligente

Instrucciones de instalación

• Peligro de electrocución. El montaje/instalación del dispositivo en la red eléctrica debe ser realizado con precaución por un electricista cualificado.
• Peligro de electrocución. Asegúrese de que no haya tensión en los terminales del dispositivo antes de realizar cualquier cambio de conexión.
• Utilice el dispositivo únicamente con una red eléctrica y aparatos que cumplan todas las normativas aplicables. Un cortocircuito en la red eléctrica o en cualquier aparato conectado al dispositivo puede dañarlo.
• No conecte el dispositivo a aparatos que superen la carga máxima indicada.
• Conecte el dispositivo únicamente de la forma que se muestra en estas instrucciones. Cualquier otro método podría causar daños y/o lesiones.
• No instale el dispositivo donde pueda mojarse.
• RECOMENDACIÓN: Conecte el dispositivo utilizando cables macizos de un solo núcleo con mayor resistencia al calor del aislamiento no inferior a PVC-T 105°C (221°F). Antes de comenzar el montaje/instalación del dispositivo, compruebe que los interruptores están apagados y que no hay tensión en sus terminales. Esto se puede hacer con un probador de fase o un multímetro. Cuando esté seguro de que no hay tensión, puede proceder a conectar los cables. Siga el diagrama de la fig. 1 para instalar los transformadores de corriente CT L1 alrededor del cable de fase L1 a la(s) carga(s), CT L2 alrededor del cable de fase L2 a la(s) carga(s) y CT L3 alrededor del cable de fase L3 a la(s) carga(s). Monte el dispositivo en el carril DIN. Enchufe los cables de los CT L1, CT L2 y CT L3 en los conectores de entrada del dispositivo L1, L2 y L3 respectivamente.
• Monte los interruptores automáticos de acuerdo con las regulaciones locales y conecte los cables de fase L1, fase L2 y fase L3 a través de ellos a las entradas del dispositivo L1, L2 y L3 respectivamente. Conecte el cable neutro a la entrada N. El dispositivo se alimenta a través de su entrada L1, L2, L3. Asegúrese de que ha realizado todas las conexiones correctamente y luego encienda los interruptores automáticos.

No permita que los niños jueguen con los botones/interruptores conectados al dispositivo. Mantenga los dispositivos para el control remoto de los productos Anker SOLIX lejos de los niños.

Conexión de cables

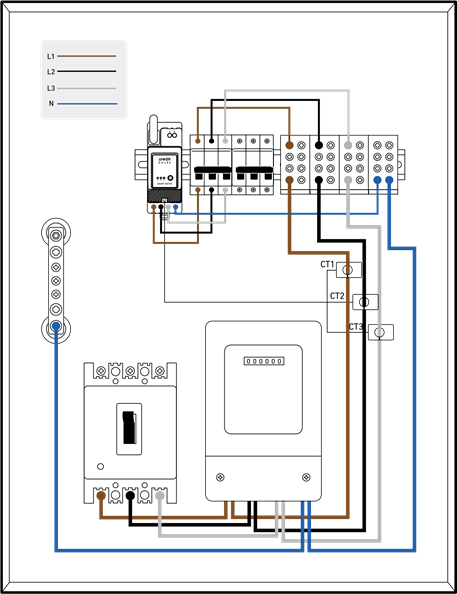

Encaje el CT a los cables de fase en el lado doméstico. Los cables son gruesos, y las especificaciones para el lado doméstico L1/L2/L3 son 63A con un máximo de 100A.

Nota:

• Instale un cable de tensión (se vende por separado).
• Un medidor inteligente trifásico se puede utilizar como un medidor inteligente monofásico.

1. Identifique primero las fases de entrada.

   En circunstancias normales, la fase marrón es el cable vivo L1, la fase negra es el cable vivo L2, la fase gris es el cable vivo L3 y la fase azul es el cable neutro N.


2. Apague la alimentación para asegurarse de que no hay riesgo de descarga eléctrica.

3. Póngase guantes aislantes (suministrados por el usuario) y saque el medidor inteligente y el CT (transformador de corriente) del paquete.

4. Inserte el medidor inteligente en el carril de la caja de distribución, asegurándose de que esté bien sujeto.

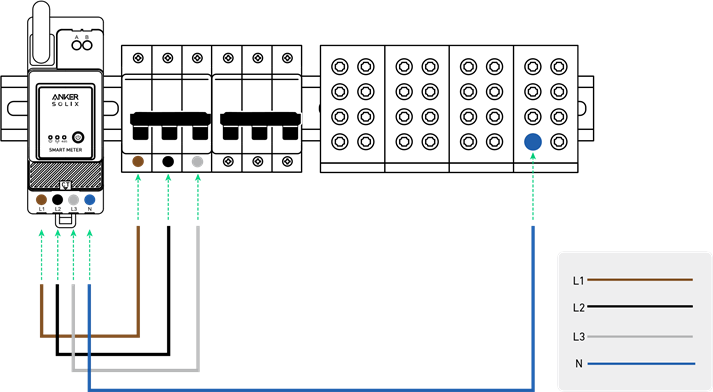

5. Prepare el cable de tensión de color correspondiente, luego conecte el cable de tensión desde cualquier orificio de interruptor automático sin usar y conéctelo al orificio del medidor inteligente correspondiente.

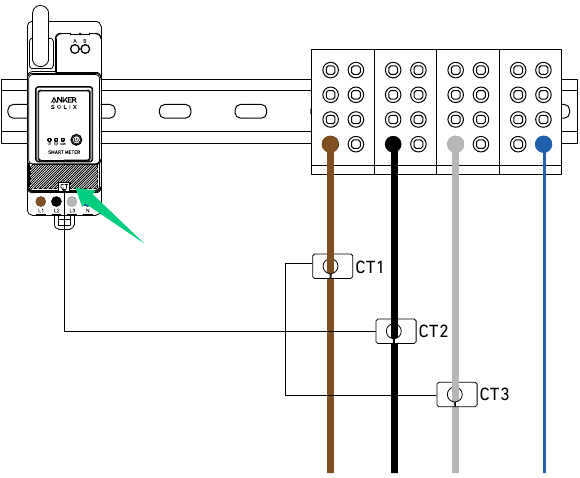

6. Conecte el cable del CT a la toma del CT.

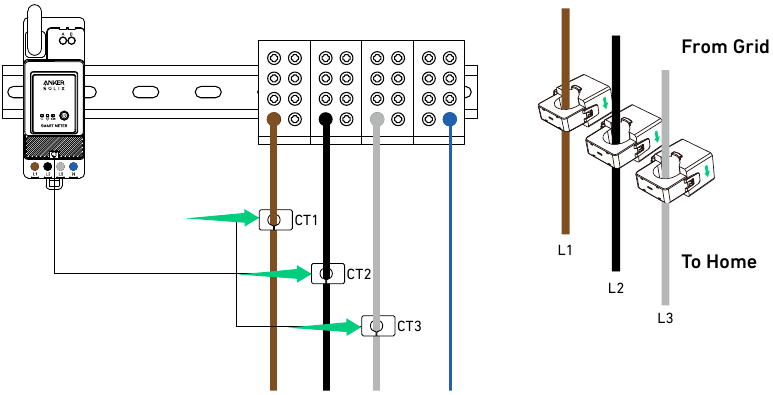

7. Encaje el CT a las fases L1/L2/L3.

Nota: Preste atención a la dirección de la corriente.

• Encaje el CT L1 a L1 en la dirección de la corriente.
• Encaje el CT L2 a L2 en la dirección de la corriente.
• Encaje el CT L3 a L3 en la dirección de la corriente.


Indicador LED

	Se ha completado la conexión entre el medidor inteligente y la caja de distribución.
	Cuando el medidor inteligente está conectado al CT y el CT está encajado a las fases correspondientes, el CT detecta automáticamente la corriente.
	Configuración de red completada.
	Conexión correcta.

Nota: Después de una conexión correcta, el medidor inteligente se enciende automáticamente. Si el usuario no utiliza la App para la configuración de la red en 30 minutos, se apagará automáticamente.

Uso de la app

Descarga de la app

Busque "Anker" y descargue la app Anker a través de App Store

o Google Play

O escanee el código QR a continuación para ir a su App Store.

Registro de cuenta

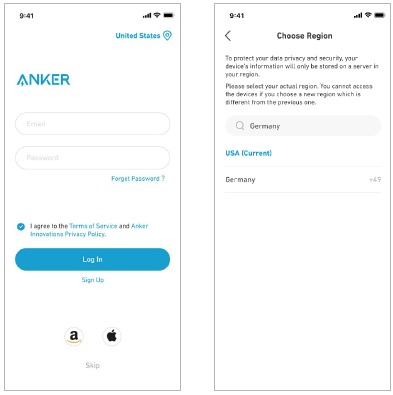

Selección de región
Cuando la App se inicie correctamente, se dirigirá a la página de inicio de sesión.
Recuerde que la región del país DEBE coincidir con el lugar donde vive. Una región de país incorrecta puede provocar que la conexión del dispositivo falle.

Registrarse/Iniciar sesión
Puede iniciar sesión a través de la cuenta Anker, Amazon o Apple ID. Si no tiene una cuenta Anker, toque [Sign Up] (Registrarse) para registrar una cuenta:
Introduzca su correo electrónico para el proceso de registro. Las contraseñas deben contener entre 8 y 20 caracteres, letras mayúsculas y minúsculas, números y símbolos.

Configuración de red

Antes de configurar, asegúrese de que la conexión de red funcione bien con una señal Wi-Fi potente. No coloque el dispositivo lejos del router.

Añadir un dispositivo

Paso 1

1. Mantenga el dispositivo encendido.
2. Toque [+] o [Add Device] (Añadir dispositivo) en la esquina superior derecha de la página Dispositivos.


Paso 2
La aplicación Anker buscará automáticamente su medidor inteligente. Una vez que se encuentre el dispositivo, aparecerá en la lista.

• Asegúrese de que el Bluetooth de su teléfono esté activado y de que la aplicación Anker esté autorizada para acceder al Bluetooth y al Wi-Fi.
• Si desea buscar el dispositivo manualmente, puede tocar [Accessory] (Accesorio) en la fila "Add devices manually" (Añadir dispositivos manualmente).


Paso 3
Después de conectar el medidor inteligente a través de Bluetooth, debe elegir una red Wi-Fi para el dispositivo. Seleccione la red Wi-Fi de la lista e introduzca la contraseña.

• El dispositivo solo es compatible con Wi-Fi de 2,4 GHz.
• Asegúrese de que la contraseña sea correcta.


Paso 4
Su medidor inteligente debería configurarse correctamente en la red.
Si el proceso de configuración falla, siga los consejos que se indican a continuación:

• Compruebe si el router Wi-Fi funciona con normalidad.
• Acerque el router al dispositivo.
• Asegúrese de que la contraseña de Wi-Fi sea correcta.

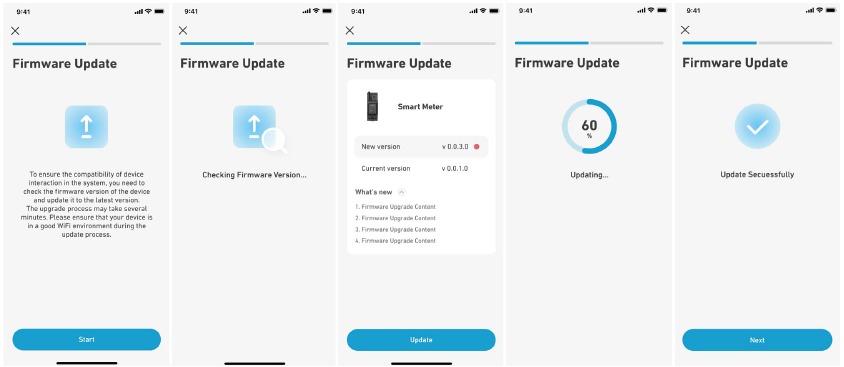

Actualización del firmware

Asegúrese de que todos sus dispositivos tengan Wi-Fi configurado y una conexión de red estable.

1. Si hay una actualización importante para el firmware del medidor inteligente, la aplicación le guiará a través del proceso. Asegúrese de que sus dispositivos estén encendidos y conectados a Wi-Fi antes de actualizar.

2. Si no se requiere ninguna actualización, puede omitir este paso.

Nota:
Las actualizaciones pueden tardar unos minutos. Tenga paciencia. Si la actualización falla, compruebe si sus dispositivos están activados y conectados a WiFi.

Ajuste del plan de energía

Una vez que haya configurado el medidor inteligente, puede seleccionar el modo de autoconsumo. El medidor gestionará de forma inteligente la descarga y el almacenamiento de energía de Solarbank en tiempo real obteniendo solo la cantidad de electricidad requerida por las cargas domésticas, sin desperdiciar energía solar.

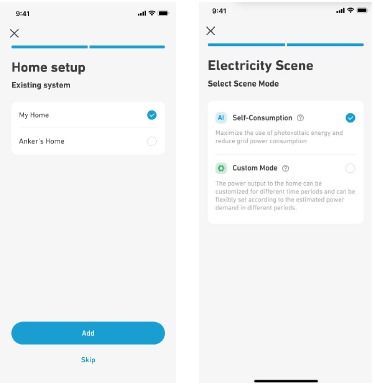

Seleccionar modo

Acceda a la selección de modo desde el acceso directo del plan de energía en la página de inicio:

• Autoconsumo: en este modo, el medidor inteligente calcula la energía necesaria para las cargas domésticas y la envía a Solarbank para un uso eficiente de la energía solar. El exceso de energía se almacena en la batería. Este modo solo es posible con un medidor inteligente.
• Modo personalizado: cree manualmente un plan de electricidad. Solarbank descarga las cargas domésticas en función de sus entradas para diferentes periodos de tiempo por hora. La energía extra se almacena en la batería.
• Se puede establecer un plan de energía para cada día de la semana para una solución energética flexible para su familia.
• Si actualmente hay sistemas domésticos que se pueden añadir, puede optar por unirse al sistema doméstico correspondiente.

* Nota: Si el medidor inteligente no se añade a un sistema doméstico, se omitirá el paso Seleccionar modo.

Modo personalizado

Seleccione Modo personalizado y, a continuación, haga clic en el botón que aparece debajo:

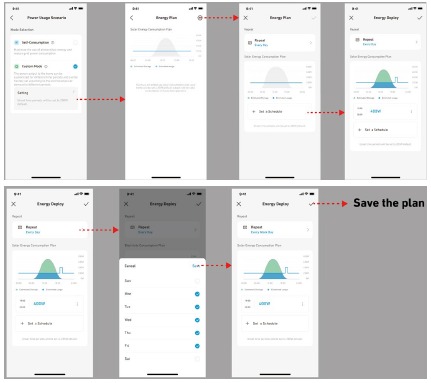

1. Toque [Settings] (Ajustes) para entrar en la página de configuración del plan de energía, que mostrará todos los planes que ha configurado. Si no hay ningún plan, Solarbank descargará 200 W a las cargas domésticas en todo momento.
2. Haga clic en [+] en la esquina superior derecha para añadir un plan de uso de electricidad.
3. En la página del plan de energía, toque [Set a Schedule] (Establecer un horario) para establecer la energía que Solarbank descarga a las cargas domésticas para diferentes periodos de tiempo.
4. Toque [Repeat] (Repetir) arriba para repetir el plan de descarga establecido para otras semanas.
5. Después de completar todos los ajustes, toque [√] en la esquina superior derecha para guardar y aplicar el plan de energía.

Notas:

• Puede añadir un plan de energía para varios dispositivos con diferentes fechas recurrentes.
• Asegúrese de que su dispositivo está conectado a Wi-Fi cuando guarde un plan de uso de electricidad para sincronizar el plan.
• En el modo de autoconsumo, si el medidor inteligente se desconecta o funciona mal, Solarbank cambia automáticamente al modo personalizado como plan de energía de reserva. Esto dura hasta que el medidor inteligente vuelve a la normalidad, y entonces el modo de autoconsumo se reanuda automáticamente.

Restablecer la configuración de red

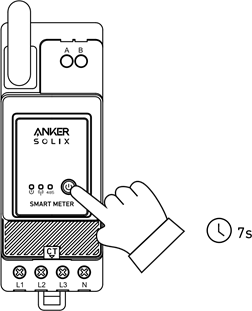

Pulse el botón de encendido/apagado durante 7 segundos para establecer la configuración de red.

Especificación

Referencias

• App Store - Apple
• Google Play

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Anker SOLIX

Idiomas disponibles
