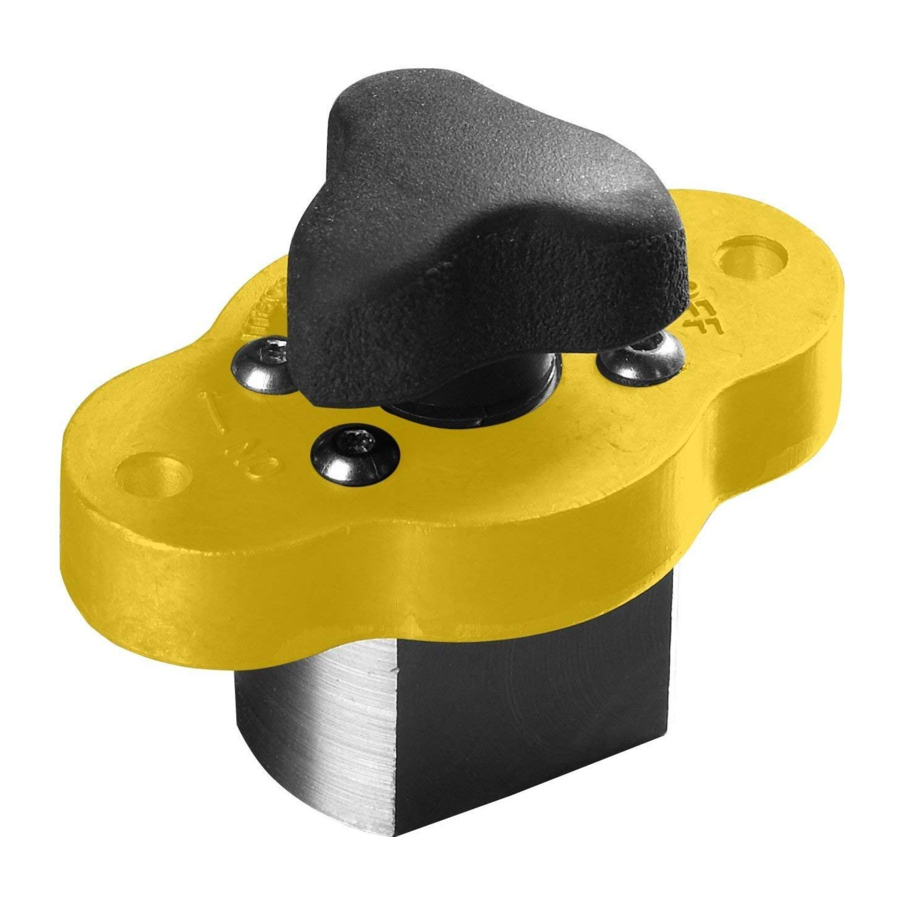

Manual del Magswitch MagJig 95

Para usar el MagJig

• Nunca exceda la capacidad nominal del MagJig. Los MagJig 95 tienen una capacidad nominal de hasta 6,8 kg de fuerza de cizallamiento cada uno en condiciones ideales. Los MagJig 150 tienen una capacidad nominal de hasta 13,6 kg de fuerza de cizallamiento en condiciones ideales.
• Siempre pruebe la conexión antes de intentar usar el MagJig para asegurarse de que es capaz de sujetar el material de forma segura.
• Numerosos factores pueden afectar negativamente a la fuerza de la unión magnética. La suciedad, los residuos, los aceites y las grasas, las superficies pintadas y cualquier espacio entre el imán y la superficie metálica disminuirán la unión. Asegúrese de que el punto de conexión esté limpio y libre de estos factores.
• Los metales más gruesos se sujetarán con más fuerza que los metales más finos. Por ejemplo: el acero de 6,35 mm se sujetará con más fuerza que los metales de calibre fino.
• Magswitch recomienda que solo se utilicen materiales no ferromagnéticos como soporte para su plantilla o accesorio. La madera, los plásticos y el aluminio son materiales no ferromagnéticos que son excelentes para las fijaciones.
• Evite tirones bruscos o fuerzas de impacto, ya que esto hará que el MagJig pierda su sujeción o se mueva.
• Este MagJig no está diseñado para ser usado como una pinza de tierra para soldar o como parte de un circuito eléctrico.
• Para un funcionamiento seguro, la superficie inferior del imán debe ser siempre plana y lisa. Si es necesario, es posible lijar la cara del imán para que quede lisa utilizando papel de lija de grano 400 y una superficie plana. Siempre lime cualquier rebaba que pueda interferir con el contacto total.

Funcionamiento del MagJig

• La perilla de este dispositivo debe girarse 185 grados en el sentido de las agujas del reloj hasta que se detenga para que se encienda. No es posible mantener el MagJig en su lugar a menos que esté completamente encendido.
• ¡NO lo encienda a menos que esté en contacto con metal ferromagnético!
• Para liberar el MagJig, gire la perilla en sentido contrario a las agujas del reloj hasta que se detenga. El MagJig se apagará y liberará inmediatamente al girar la perilla. Tenga cuidado de asegurarse de que es seguro liberar el MagJig y de que nada se caerá o se volverá peligroso.
• Siempre apague las herramientas eléctricas antes de encender o apagar el MagSquare para evitar lesiones.
• Este Magswitch MagJig es capaz de una fuerza de desprendimiento excepcional y una gran potencia de sujeción; los Magswitch MagJig son excepcionalmente fuertes en fuerza de cizallamiento también. La fuerza de palanca es la menos poderosa de las capacidades de sujeción y se debe tener mucho cuidado al intentar usar este dispositivo con fuerza de palanca. Vea la ilustración a continuación.

  Para evitar una rotación no deseada, utilícelos en pares en los extremos del material.

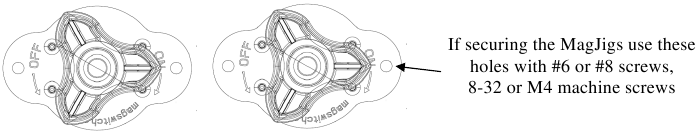

  Cuando utilice varios MagJig muy cerca uno del otro, alinee el ON/OFF en la misma dirección para obtener la máxima potencia de sujeción magnética, como se muestra.


¡El uso de MagJig solo está limitado por su imaginación!

• Sujetar una plantilla de moldura de bocel en su lugar
• Crea tu propio sujetador de resorte
• Mantenga un tope repetitivo en su lugar
• Sujete material delgado
• Construya una barredora de taller
• Cree una valla para sus herramientas eléctricas
• Sujete una herramienta de sobremesa en su sierra de mesa
• Si tiene una gran idea para el uso de un MagJig, póngase en contacto con nosotros en www.magswitch.com.au

Información general

• Todos los imanes deben mantenerse a una distancia segura de todos los dispositivos de almacenamiento magnético, la electrónica y las tarjetas de crédito, etc.
• Asegúrese de que el Magswitch MagJig está almacenado en la posición "apagado" cuando no está en contacto con metales ferromagnéticos. El MagJig puede dejarse encendido o apagado indefinidamente sin dañarse. Cuando está encendido y cerca de metales ferromagnéticos, habrá una atracción repentina y poderosa.
• Nunca use un MagJig para levantar o transportar ningún material, aunque es ideal para la limpieza de escombros, tuercas y tornillos, virutas de metal, etc..
• NO intente desmontar o alterar el Magswitch MagJig; no hay piezas reparables por el usuario dentro del dispositivo.
• Todos los productos Magswitch están diseñados para condiciones normales de trabajo/obra, no los use bajo el agua o en un entorno peligroso a menos que estén diseñados específicamente para ese propósito.
• NO use el MagJig si está dañado o no funciona correctamente. Pueden producirse lesiones graves si este dispositivo no se utiliza de forma correcta y segura.
• NO exponga los imanes del MagJig a temperaturas superiores a 176 grados Fahrenheit (80 Celsius). Las altas temperaturas degradarán permanentemente la eficacia del imán y pueden provocar una condición insegura.
• No recomendado para superficies pintadas o con revestimiento de acabado, ya que reducirán la unión magnética y el acabado puede dañarse.
• Este producto contiene lubricante de PTFE. Para obtener información sobre la MSDS, póngase en contacto con Magswitch.
• Los MagJig están diseñados para ser instalados en materiales no ferromagnéticos de 19 mm de grosor. Si se instala en materiales más delgados, es posible apilar o calzar el material para lograr un grosor de 19 mm. La base del imán sobresaldrá muy ligeramente, ¡esto es fundamental para garantizar el contacto metal con metal!
• Los MagJig 95 requieren una broca Forstner de 30 mm para la instalación. Los MagJig 150 requieren una broca Forstner de 40 mm para la instalación.
• Siempre mantenga la parte inferior del imán limpia y libre de residuos y óxido. Si es necesario, limpie con WD40 o aceite ligero

Magswitch Technology Inc.
8774 Yates Drive #140
Westminster, CO 80031
www.Magswitch.com.au
