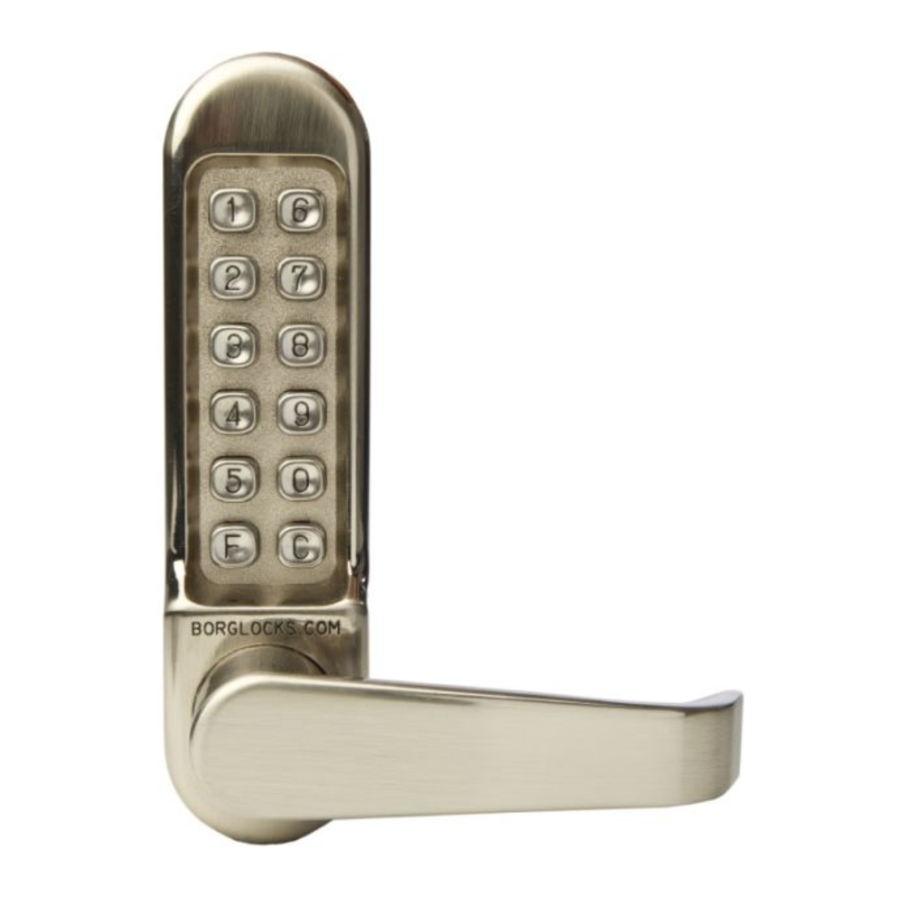

Manual del ES5000 de Strand
Descripción general

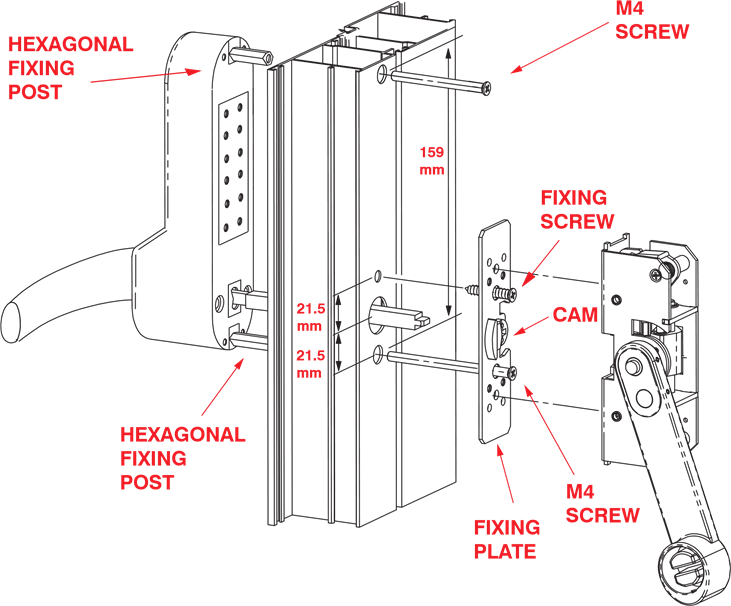

Utilice las siguientes instrucciones para el dispositivo de acceso exterior digital ES5000 junto con las instrucciones de montaje del dispositivo de salida apropiado.
Después de establecer la posición correcta del mecanismo de salida en la cara de la puerta, retire el mecanismo para el montaje del dispositivo de acceso exterior digital.
Después de determinar la mano correcta, inserte el husillo de 8 mm en el seguidor de manija y la leva como se ilustra. El dispositivo se suministra con husillos para LH y RH; se debe tener cuidado para asegurar que el husillo se corte al tamaño correcto y que el extremo cortado entre en el seguidor de la manija.
Fije el dispositivo de acceso exterior digital a la placa de fijación utilizando uno de los tornillos M4 suministrados en el poste de fijación inferior. Asegúrese de que la leva pueda girar libremente.
La placa de fijación se fija con el tornillo apropiado para el material y luego se asegura otro tornillo M4 al poste de fijación superior a través de la sección.
El mecanismo ahora se puede colocar en la placa de fijación como se muestra con los tornillos apropiados.
Procedimiento de cambio de código
Para cambiar el código en esta cerradura, deberá seguir las instrucciones a continuación con mucho cuidado, ya que cualquier error puede dañar o causar un mal funcionamiento de la cerradura.
- En primer lugar, deberá verificar que el código original esté funcionando
- Gire el teclado y retire los tornillos rojos
- Ahora podrá levantar el panel de cobertura (tenga cuidado ya que hay 12 resortes unidos a este panel). Tenga en cuenta que los cilindros rojos girarán al código impreso en la tarjeta proporcionada. También tenga en cuenta que el cilindro número C no tiene color y NO debe quitarse.

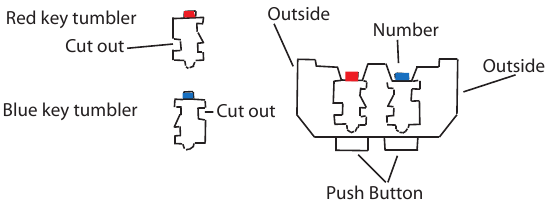

- Para cambiar su código, deberá mantener el teclado boca abajo, luego presionar y mantener presionado el cilindro C (si no se hace esto, puede dañar algunos de los componentes internos). Ahora, con las pinzas provistas, puede cambiar la posición de los cilindros al código que desee (los cilindros rojos están codificados, los cilindros azules no están codificados). Asegúrese de que el espacio recortado en cada cilindro esté orientado hacia el exterior del cuerpo de la cerradura, también asegúrese de que la marca de color esté orientada hacia arriba. Si alguno de los cilindros está boca abajo o al revés, la cerradura no funcionará y, si se fuerza, romperá los componentes internos. Tenga en cuenta que el código siempre debe comenzar con C.
![Procedimiento de cambio de código]( "Strand - ES5000 - Procedimiento de cambio de código")
- Ahora vuelva a colocar el panel de cobertura y apriete a mano los 4 tornillos rojos
- El código ahora se ha cambiado, compruebe si funciona correctamente, también tome nota del código para futuras referencias. Una vez que esté seguro de que la cerradura funciona normalmente, estará listo para montar/volver a montar la cerradura.
Notas sobre el código
Se le habrán proporcionado 4 cilindros de repuesto (2 rojos y 2 azules) para acortar o alargar su código.
N.B.
Su código se puede ingresar en cualquier orden o secuencia, por ejemplo. 1234 o 4321, hay más de 1000 códigos diferentes.
Si no se requiere la función libre, se puede quitar fácilmente desenroscando los 4 tornillos rojos en la parte posterior del teclado para exponer los cilindros. Presione el botón C y manténgalo presionado, y con las pinzas provistas, levante el cilindro F. Ahora vuelva a colocar la placa de metal y los 4 tornillos rojos.
Strand Hardware Ltd Tel: 01922 639111 | Fax: 01922 626025 | Email: info@strandhardware.co.uk | Web: www.strandhardware.co.uk
