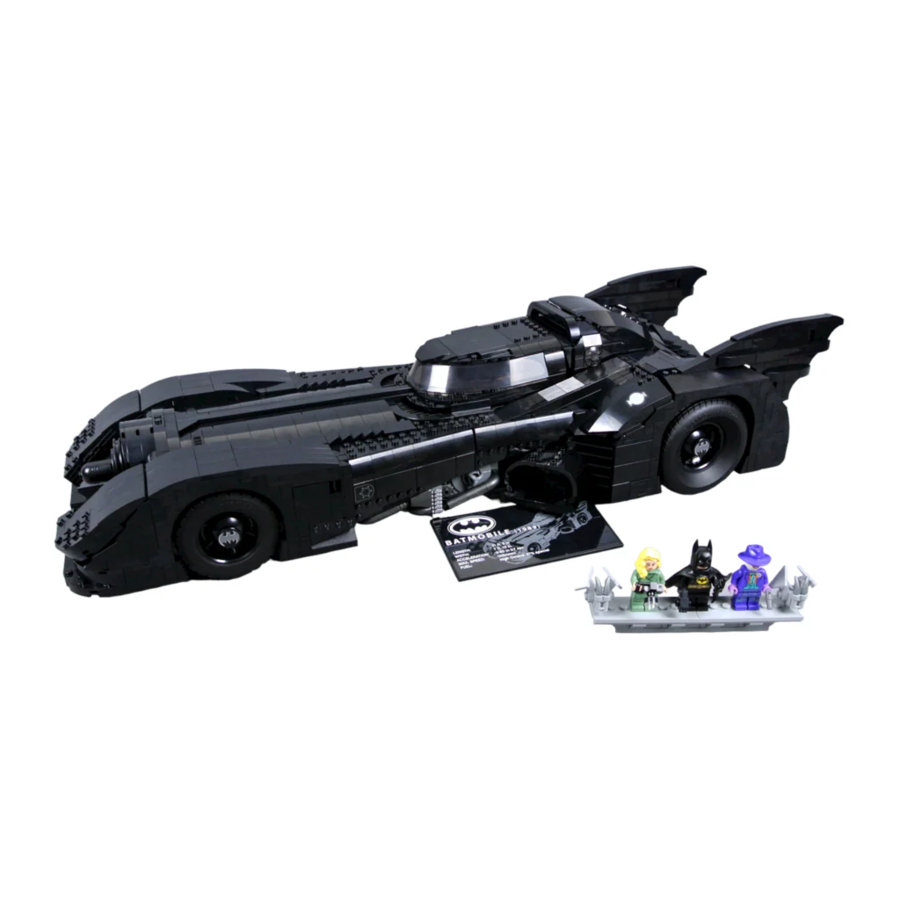

Manual de LIGHT MY BRICKS 76139

Contenido del paquete

• 8x Bit Lights blancos de 15 cm
• 6x Bit Lights grandes blancos cálidos de 30 cm
• 2x Bit Lights blancos fríos de 30 cm
• 4x Bit Lights rojos de 30 cm
• 1x Bit Light blanco giratorio de 30 cm
• 1x Tira de luz blanca
• 1x Placa de efectos de parpadeo
• 1x Placa de efectos de pistola
• 1x Placa de presión NC
• 1x Placa de expansión de 6 puertos
• 2x Placas de expansión de 8 puertos
• 1x Placa de expansión de 12 puertos
• 3x Cables de conexión de 5 cm
• 3x Cables de conexión de 15 cm
• 1x Cable de conexión de 50 cm
• 8x Cuadrados adhesivos
• 1x Paquete de pilas AA

Piezas de LEGO:
• 2x Placa redonda negra 1 con espárrago abierto

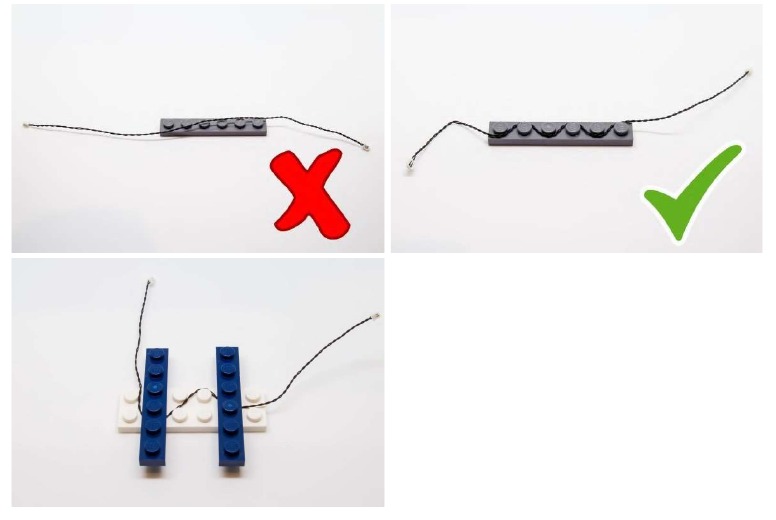

Colocación de cables entre y debajo de los ladrillos

Los cables pueden encajar entre y debajo de los ladrillos, placas y baldosas LEGO® siempre que se coloquen correctamente entre los espárragos LEGO®. NO una LEGO® con fuerza alrededor de los cables; en su lugar, asegúrese de que estén colocados cómodamente entre cada espárrago.


Forzar la conexión de LEGO® sobre un cable puede dañar el cable y la luz.

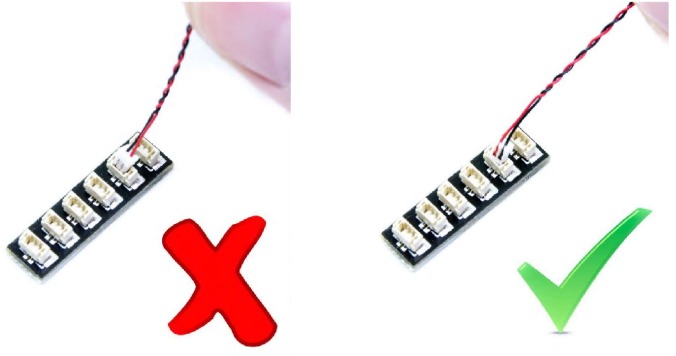

Conexión de conectores de cable a placas de expansión

Tenga especial cuidado al insertar los conectores en los puertos de las placas de expansión. Los conectores se pueden insertar de una sola manera. Con la placa de expansión hacia arriba, busque el símbolo "=" soldado en el lado izquierdo del puerto. El lado del conector con los cables expuestos debe estar orientado hacia el símbolo "=" soldado al insertarlo en el puerto. Si un enchufe no encaja fácilmente en un conector de puerto, no lo fuerce.

La inserción incorrecta del conector puede provocar que se doblen las clavijas dentro del puerto o un posible sobrecalentamiento de la placa de expansión cuando está conectada.

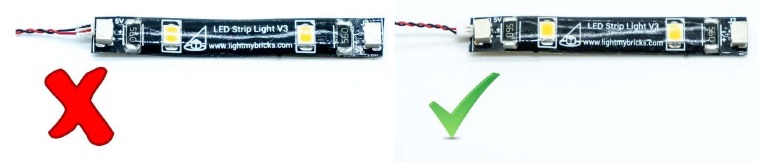

Conexión de conectores de cable a tiras de luz

Tenga especial cuidado al insertar los conectores en los puertos de las tiras de luz. Los conectores se pueden insertar de una sola manera. Con la tira de luz hacia arriba, asegúrese de que el lado del conector con los cables expuestos esté orientado hacia abajo. Si un enchufe no encaja fácilmente en un conector de puerto, no lo fuerce. Si lo hace, dañará el enchufe y el conector.

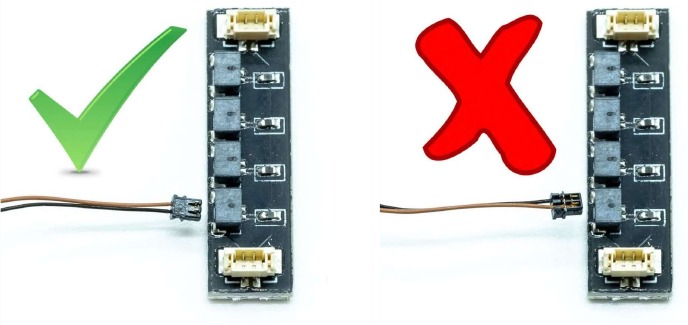

Conexión de conectores de microcable a puertos de placa de microexpansión

Tenga especial cuidado al insertar los microconectores en los micro puertos de las placas de microexpansión. La conexión de Micro Bit Lights a las placas de microexpansión es similar a la conexión de luces y cables a las tiras de luz. Con la placa de expansión hacia arriba, asegúrese de que el lado del conector con los cables expuestos esté orientado hacia abajo. Si un enchufe no encaja fácilmente en un conector de puerto, no lo fuerce. Use la uña para empujar la parte de plástico del conector hacia el micro puerto.

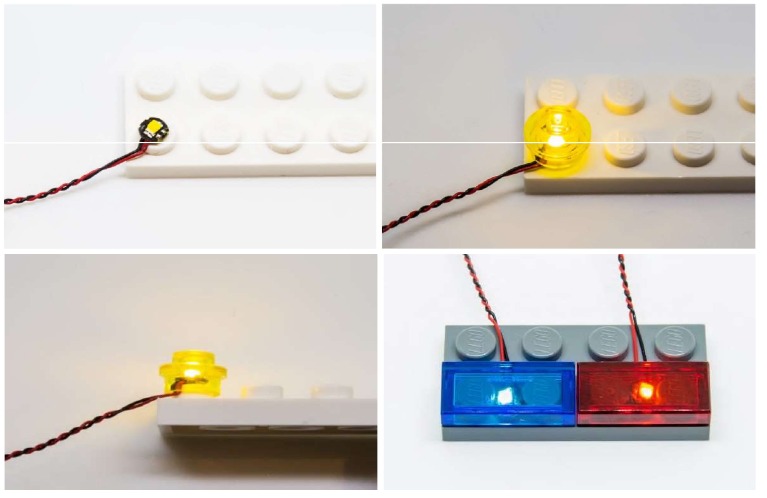

Instalación de Bit Lights debajo de ladrillos y placas LEGO®

Cuando instale Bit Lights debajo de piezas LEGO®, asegúrese de que estén colocadas con el lado correcto hacia arriba (componente LED amarillo expuesto). Puede colocarlos directamente encima de los espárragos LEGO® o en medio.

¡OK, Empecemos!

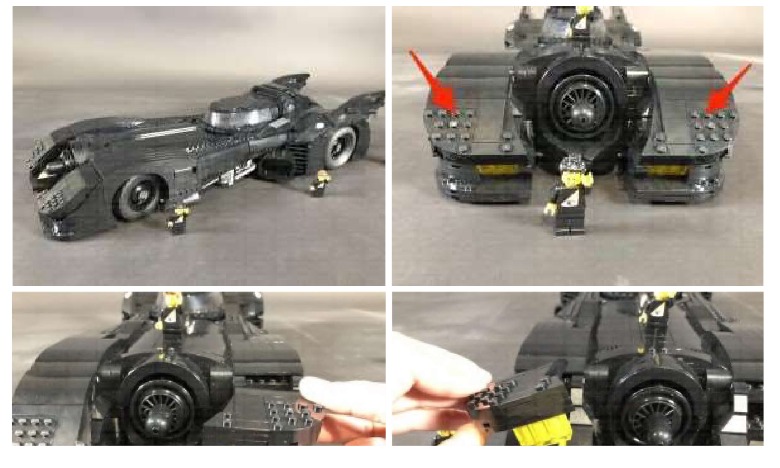

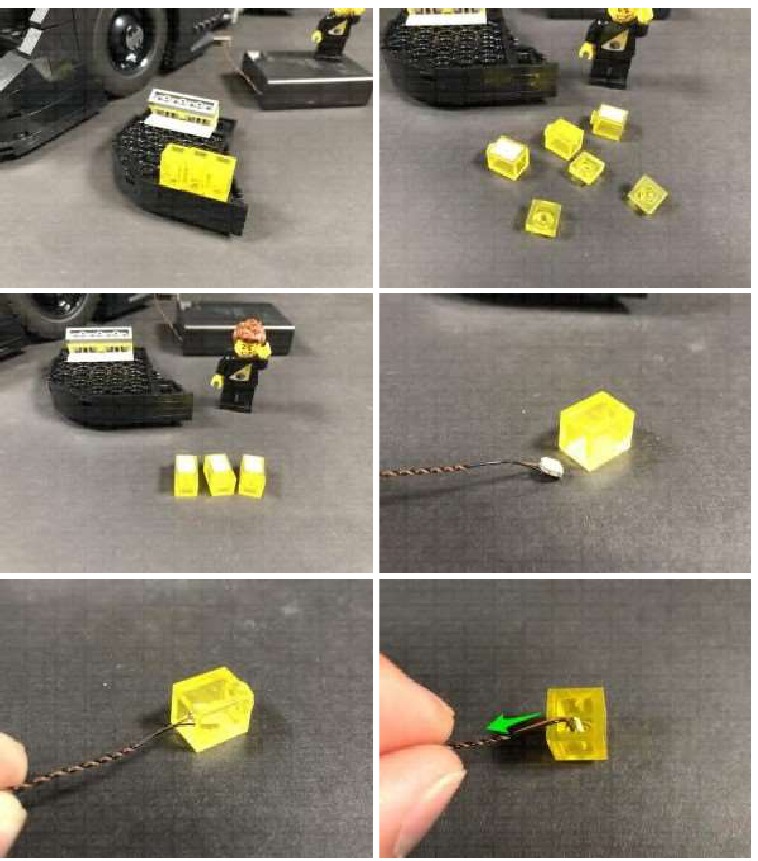

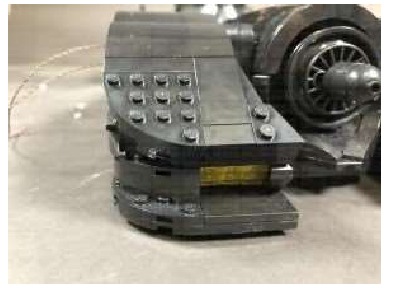

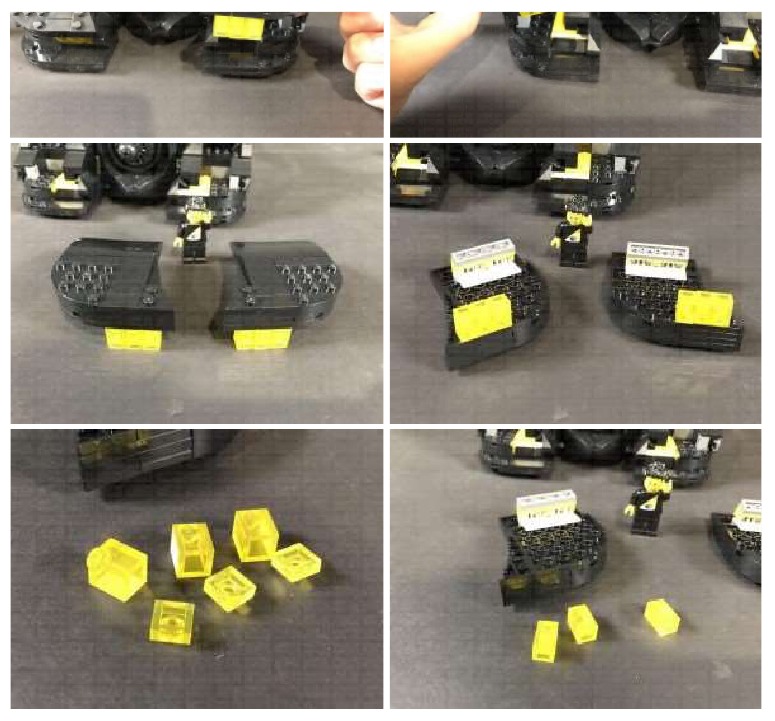

1. Primero instalaremos los faros en el batmóvil. Retire con cuidado las dos secciones de los faros, luego deles la vuelta y desmonte la sección del faro derecho como se muestra a continuación.

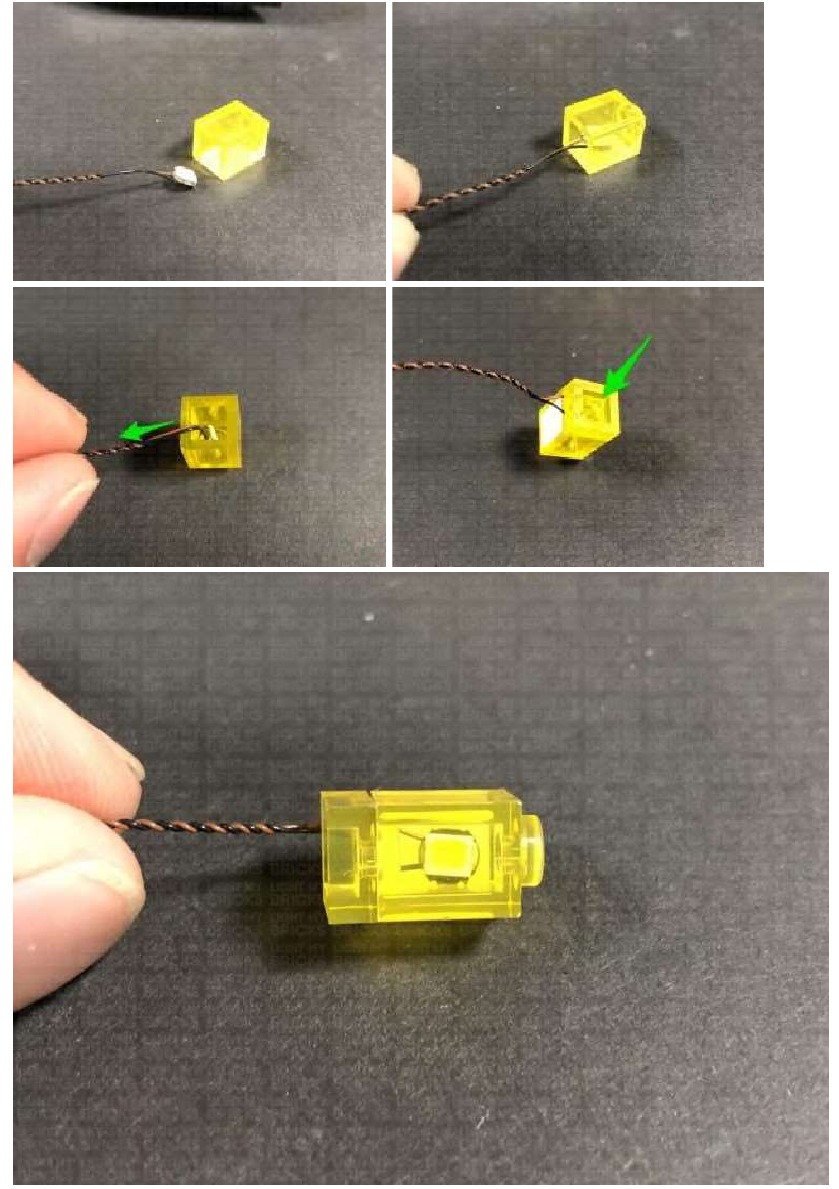

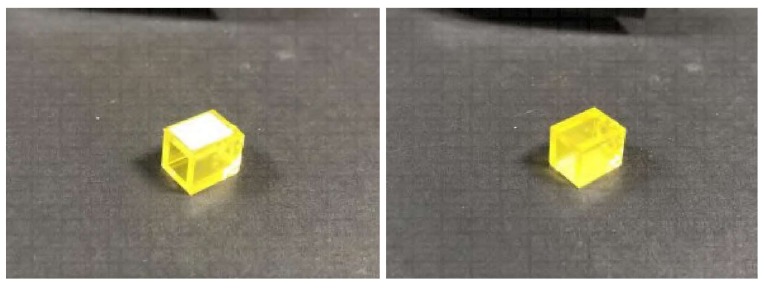

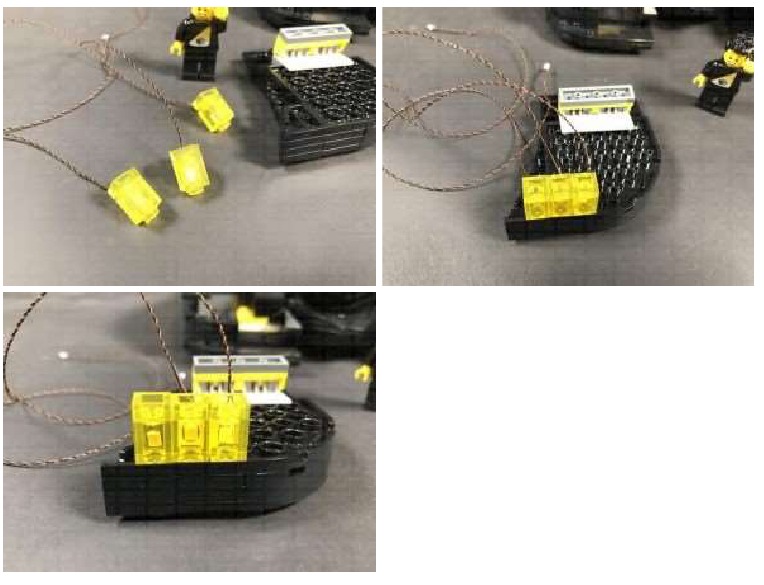

   Tome una Bit Light grande blanca cálida de 30 cm y, con el LED mirando hacia el lado opuesto a la pegatina, colóquela dentro del ladrillo amarillo translúcido. Pase el cable por el lado donde está la pegatina y luego asegure la Bit Light en su lugar volviendo a conectar la placa amarilla translúcida en la parte superior.


   Repita este paso para instalar otras 2 Bit Lights grandes blancas cálidas de 30 cm en las otras dos piezas de los faros, luego vuelva a conectar cada una al faro derecho asegurándose de que los LED estén orientados hacia el frente.

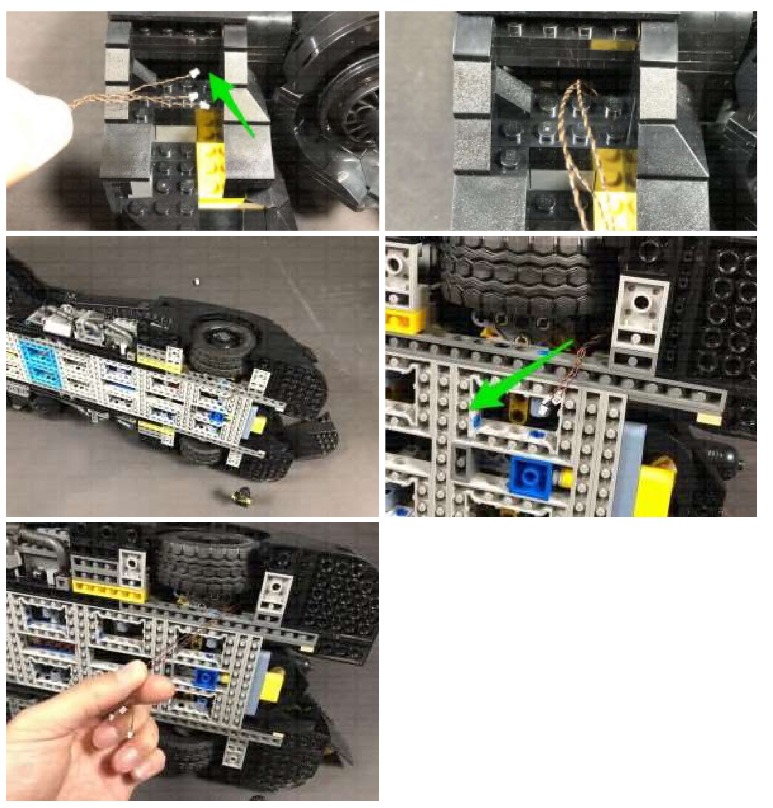

2. Una los extremos de los tres cables de la bit light y páselos por el espacio detrás de los faros. Gire el batmóvil sobre su lado izquierdo para que podamos acceder a la parte inferior. Encuentre los tres cables que pasamos por detrás del faro y tire de ellos hacia afuera por la parte delantera de la rueda.

   Vuelva a girar el vehículo y vuelva a conectar el faro derecho asegurándose de que los cables de abajo estén colocados entre los espárragos.

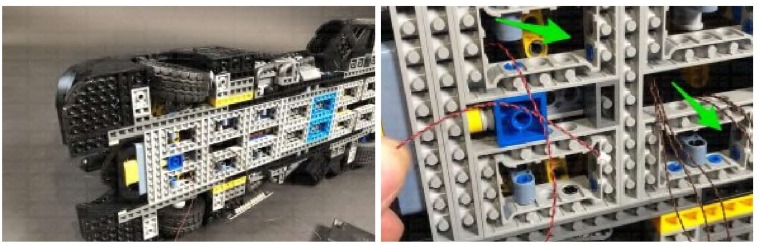

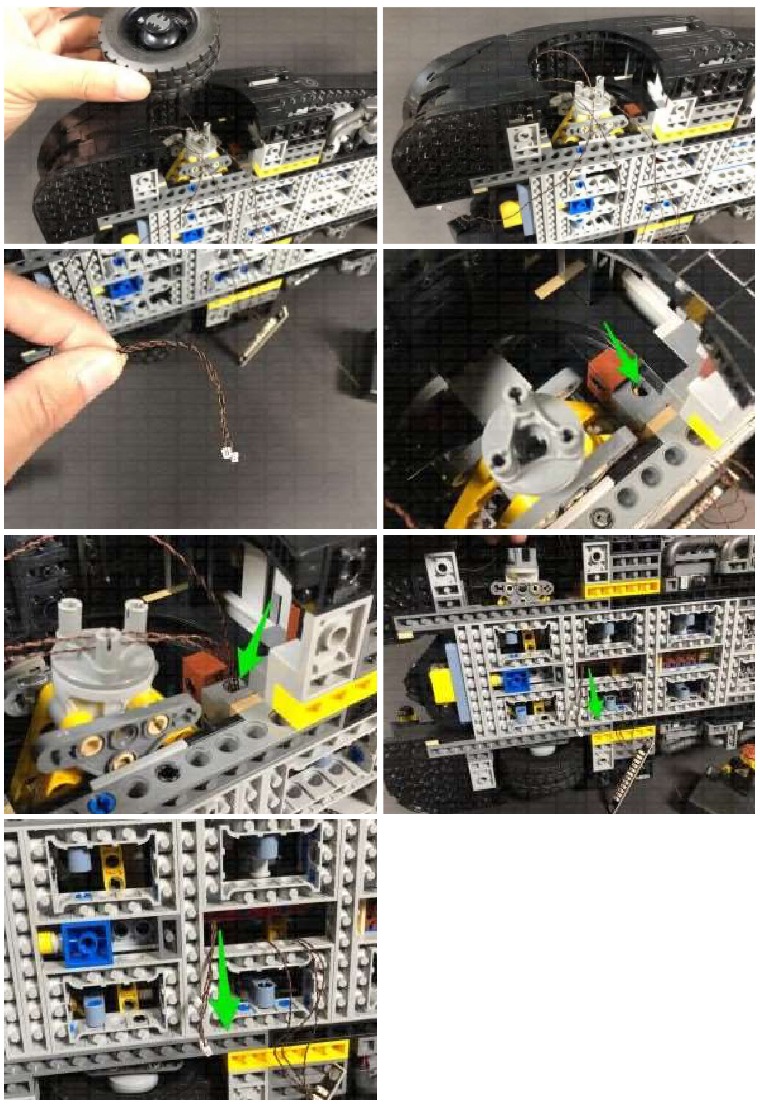

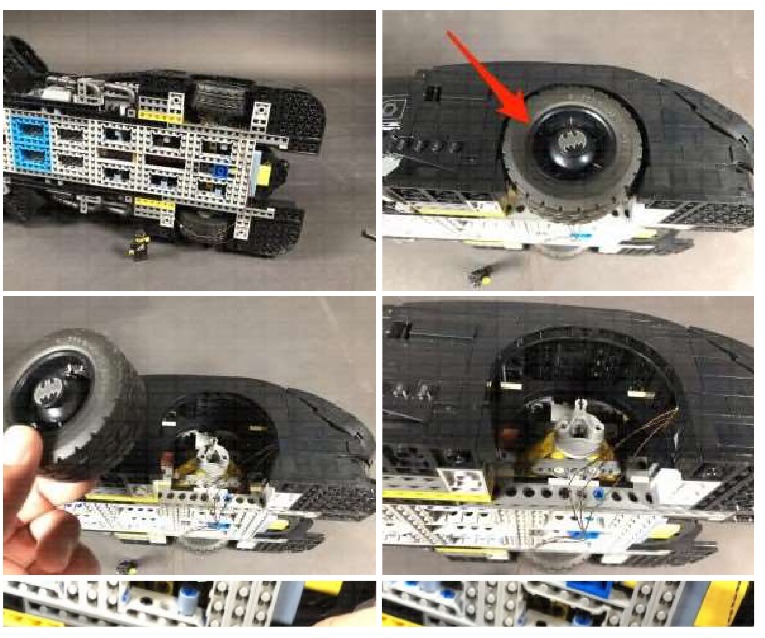

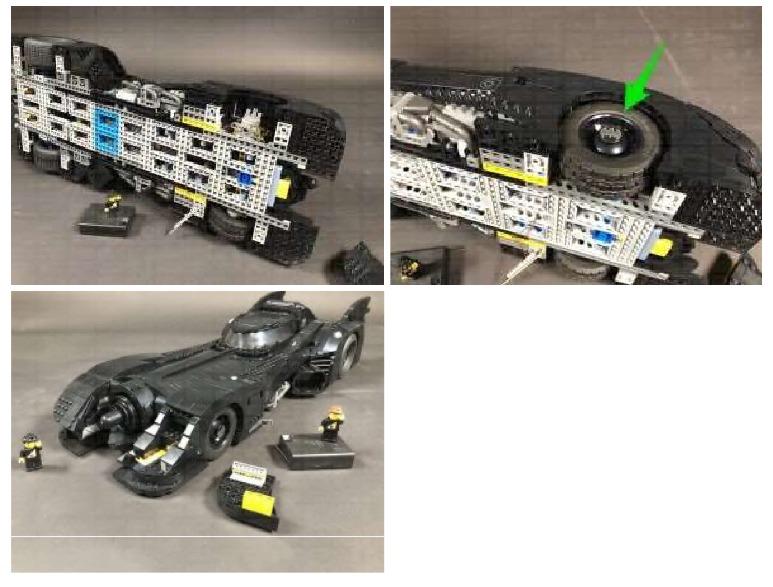

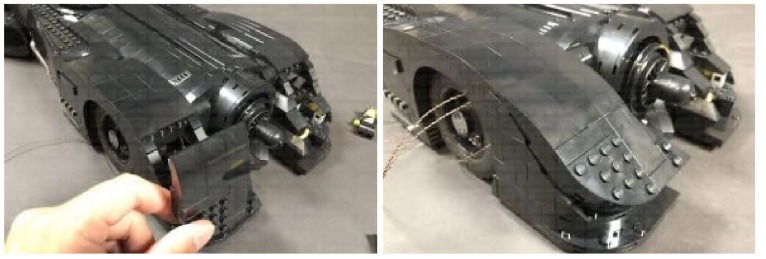

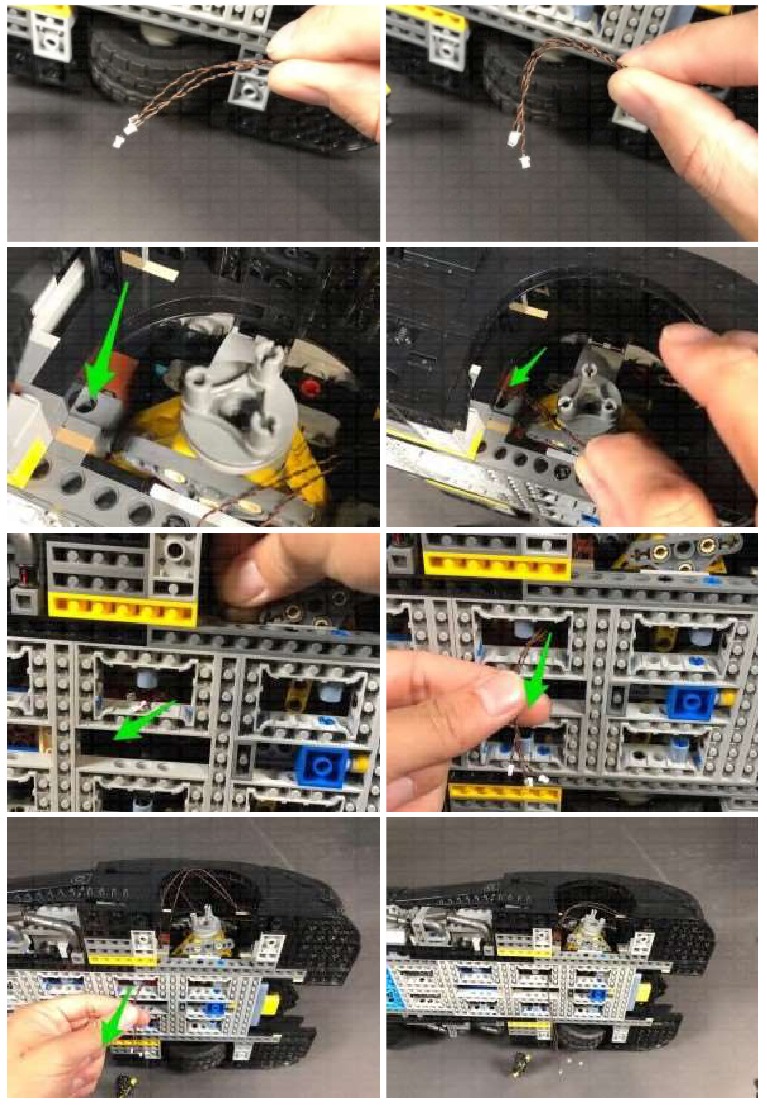

   Vuelva a girar el vehículo sobre su lado izquierdo y desconecte la rueda delantera derecha, luego doble ligeramente los tres cables en forma de gancho y pase los cables a través del siguiente orificio del ladrillo técnico gris oscuro detrás de la rueda. Pase los cables y sáquelos por completo en el siguiente espacio de abajo.


   Asegure los cables alrededor de la parte superior del eje de la rueda desconectando la siguiente placa gris clara, colocando los cables debajo entre los espárragos y luego volviendo a conectar la placa en la parte superior. Es importante asegurarse de que haya suficiente holgura en el cable para que la rueda pueda girar por completo hacia la izquierda y hacia la derecha, así que pruébelo para asegurarse de que todo esté bien.

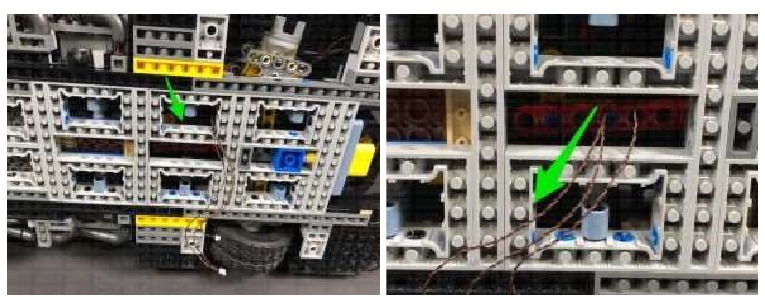

3. Pase los tres cables al siguiente espacio en el centro y luego sáquelos por completo.

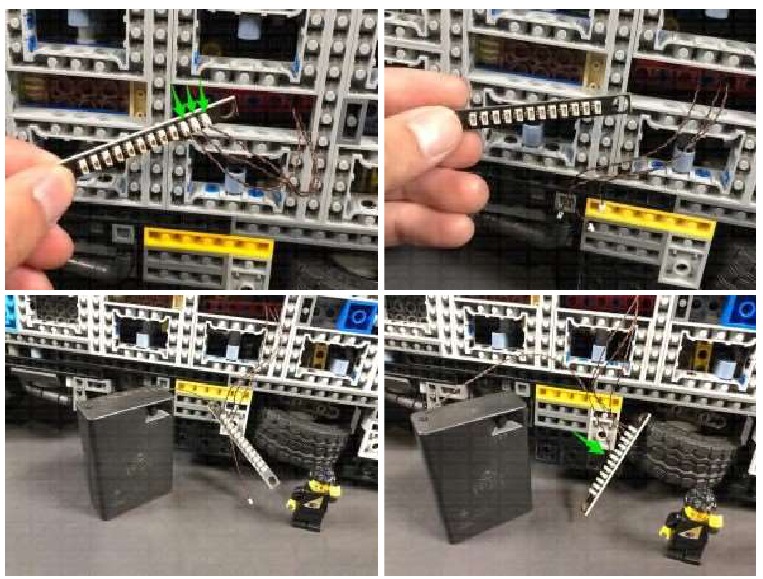

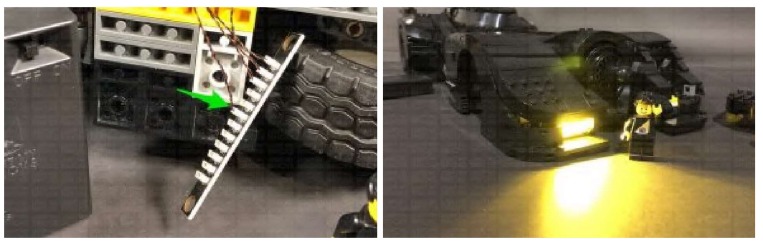

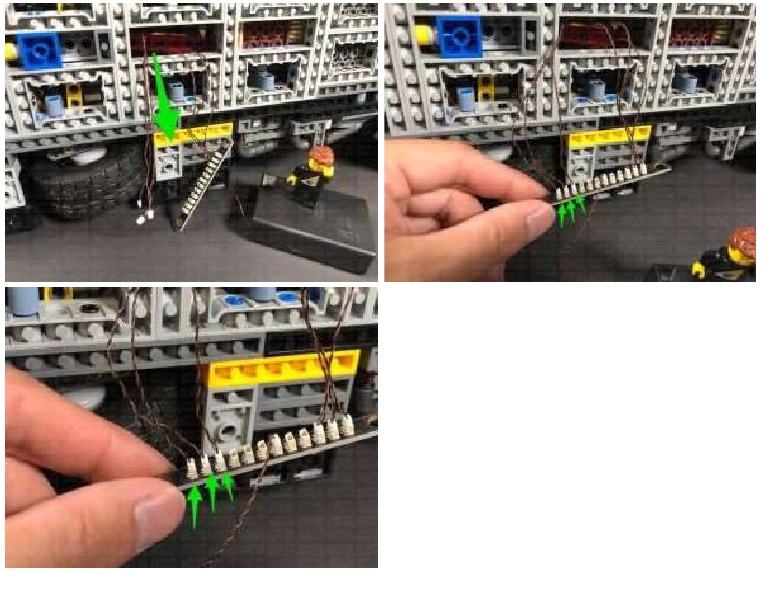

   Conecte las tres bit lights a una placa de expansión de 12 puertos. Tome el Battery Pack AA e inserte 3 pilas AA nuevas. Conecte el cable del Battery Pack a un puerto libre en la placa de expansión y luego enciéndalo para probar si los faros derechos funcionan correctamente.


   Nota: Si tiene algún problema con las luces que no funcionan y sospecha que hay un problema con un componente, pruebe con un puerto diferente en la placa de expansión para verificar dónde se encuentra la falla (con la luz o la placa de expansión). Para corregir cualquier problema con los puertos de la placa de expansión, consulte la sección que aborda los problemas de la placa de expansión en nuestra guía de solución de problemas en línea. Vuelva a conectar la rueda que quitamos antes, luego dé la vuelta al batmóvil y continúe con el siguiente paso.

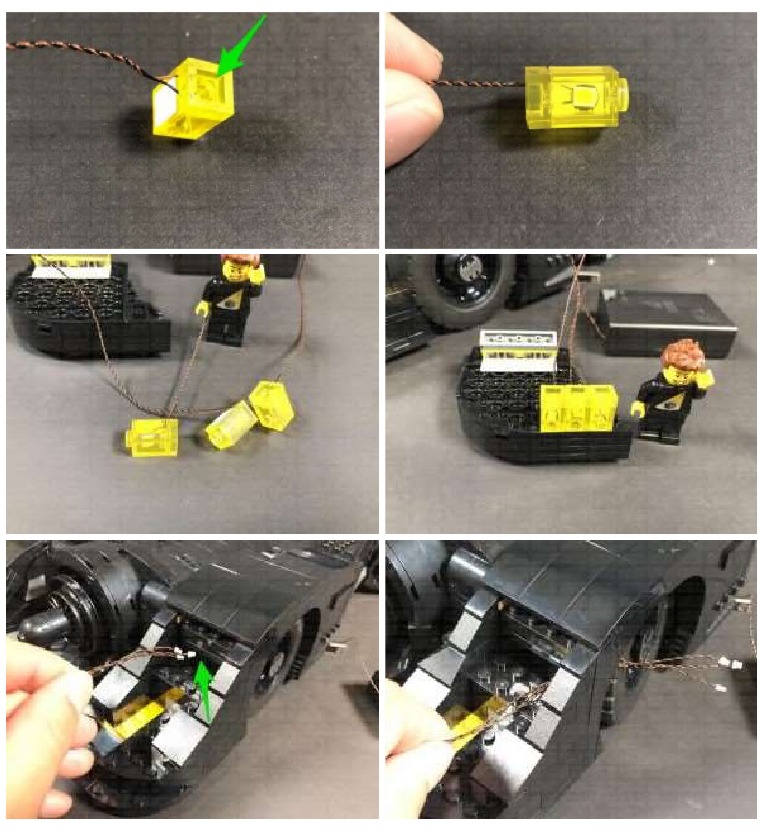

4. Desmonte la sección del faro izquierdo, luego repita los pasos 1 y 2 para instalar otras 3 Bit Lights grandes blancas cálidas de 30 cm y vuelva a conectar la sección del faro.

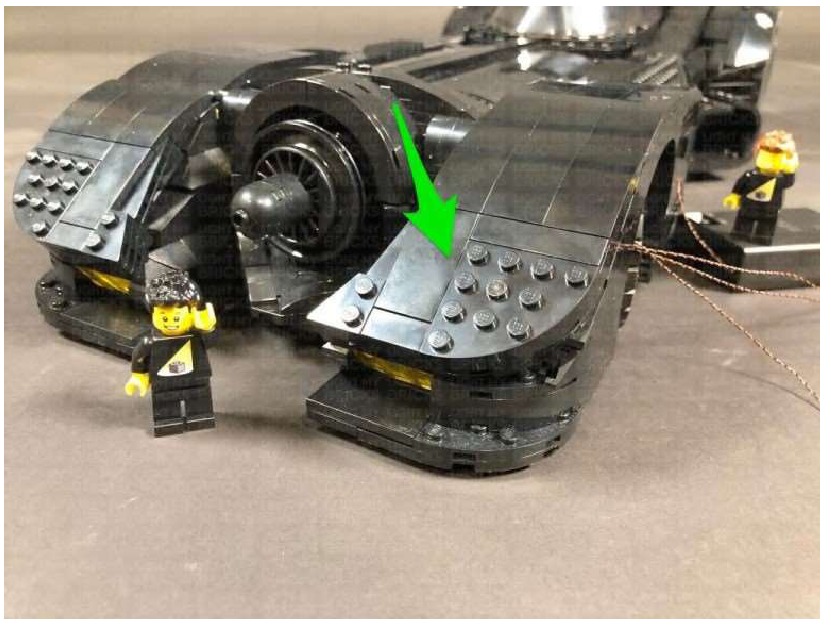

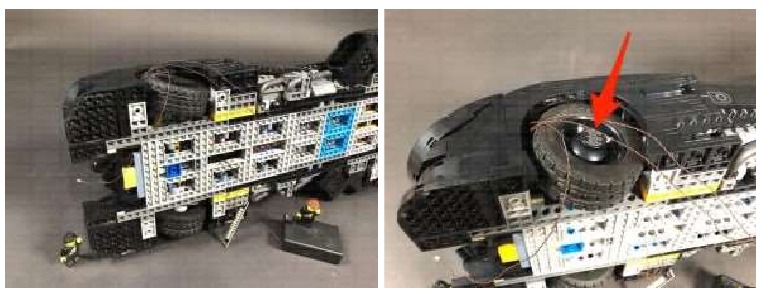

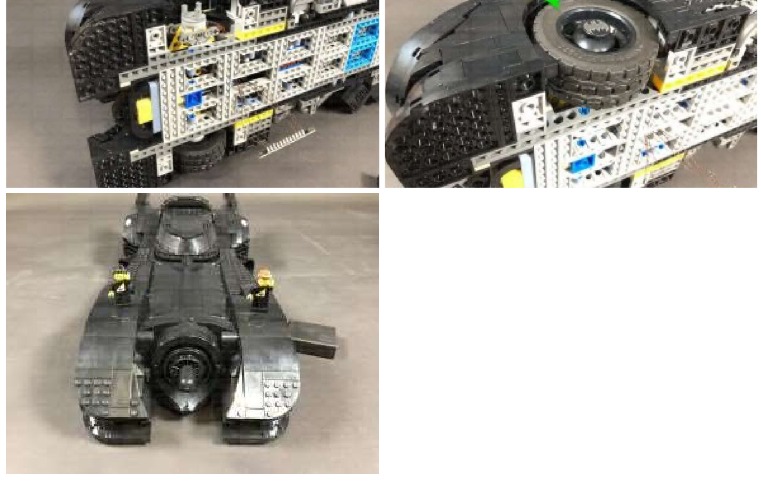

   Vuelva a girar el vehículo sobre su lado derecho y desconecte la rueda delantera izquierda, luego doble ligeramente los tres cables en forma de gancho y pase los cables a través del siguiente orificio detrás de la rueda. Pase los cables y sáquelos por completo en el espacio central como se muestra a continuación.




5. Asegure los cables alrededor de la parte superior del eje de la rueda desconectando la siguiente placa gris, colocando los cables debajo entre los espárragos y luego volviendo a conectar la placa en la parte superior. Es importante asegurarse de que haya suficiente holgura en el cable para que la rueda pueda girar por completo hacia la izquierda y hacia la derecha.


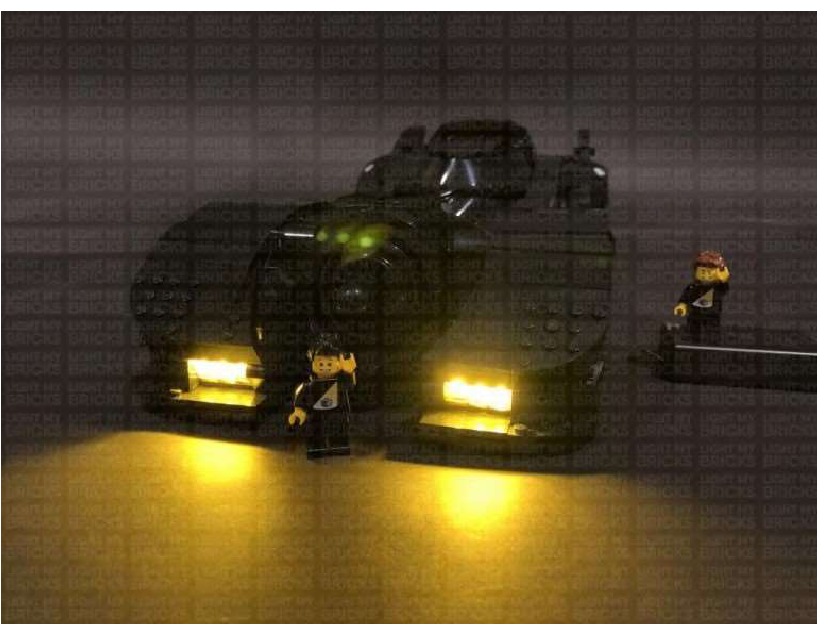

   Saque los tres cables por completo de la sección central y conéctelos a la placa de expansión de 12 puertos. Encienda el Battery Pack AA para probar si ambos faros funcionan correctamente.


   Nota: Si tiene algún problema con las luces que no funcionan y sospecha que hay un problema con un componente, pruebe con un puerto diferente en la placa de expansión para verificar dónde se encuentra la falla (con la luz o la placa de expansión). Para corregir cualquier problema con los puertos de la placa de expansión, consulte la sección que aborda los problemas de la placa de expansión en nuestra guía de solución de problemas en línea.
   Vuelva a conectar la rueda izquierda y dé la vuelta al set.

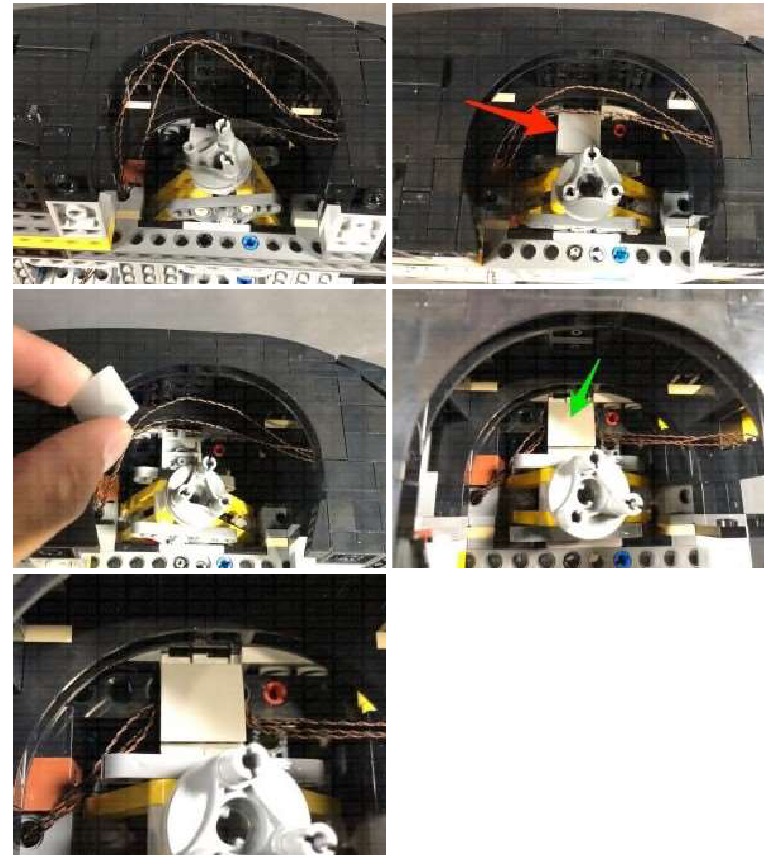

   Ahora instalaremos un efecto de luz detrás de la parrilla delantera. Primero desconecte las dos secciones superiores que la rodean, luego saque la sección de la parrilla por completo.


   Retire la placa de la rueda trasera como se muestra a continuación.

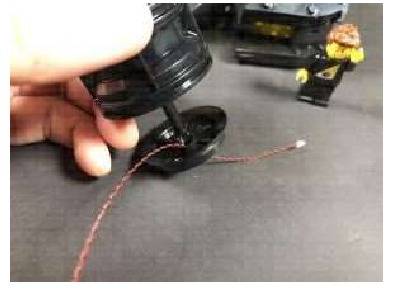

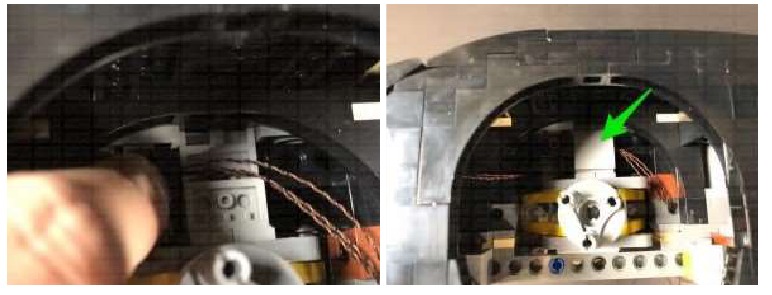

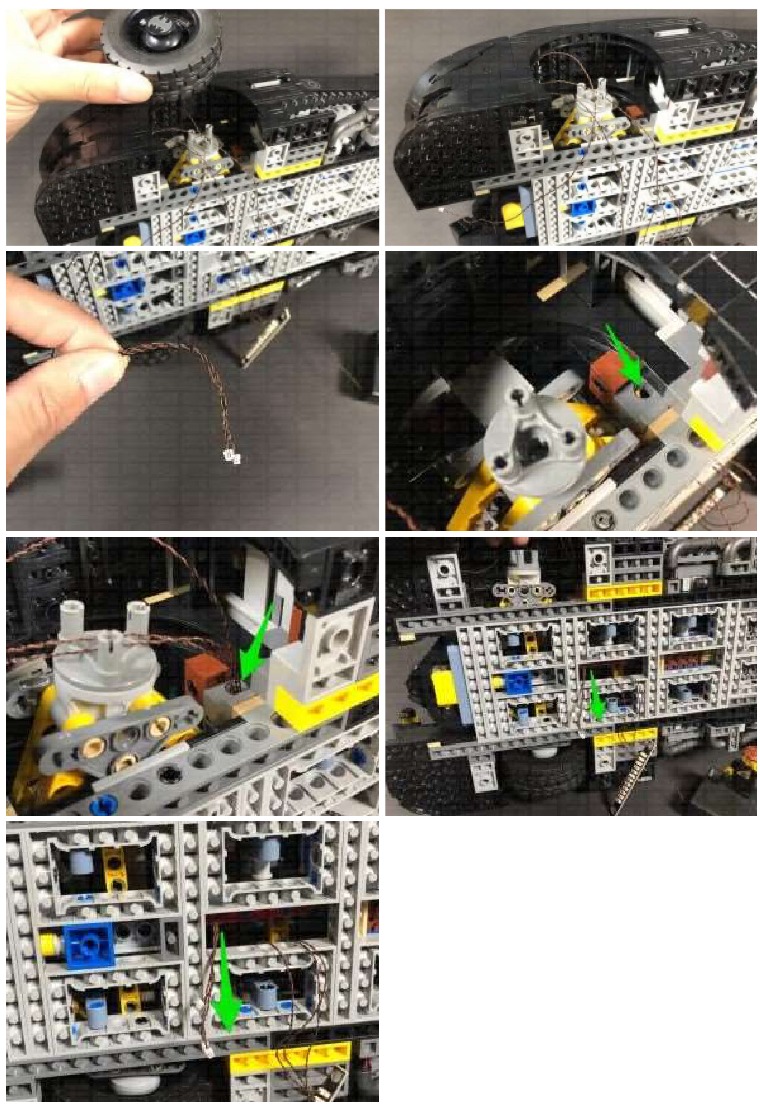

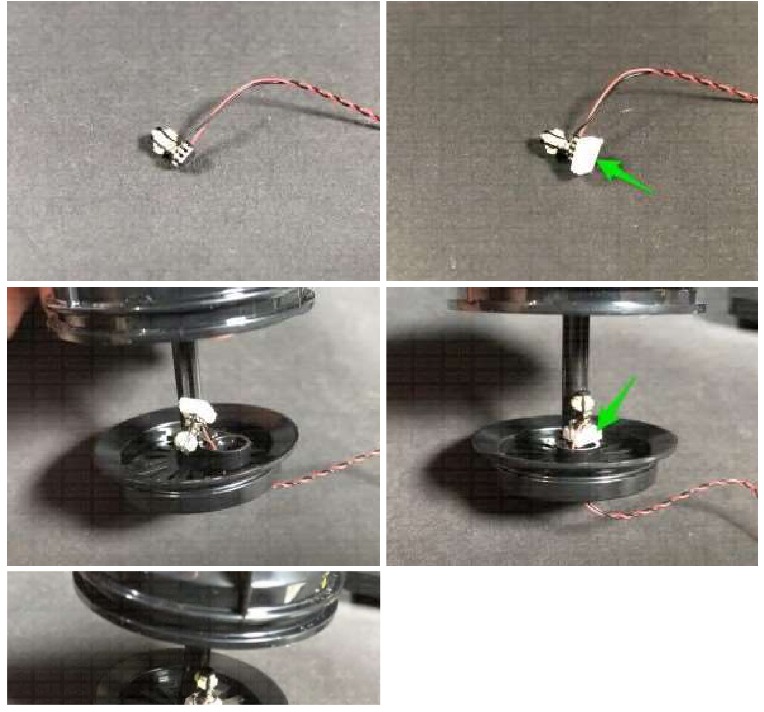

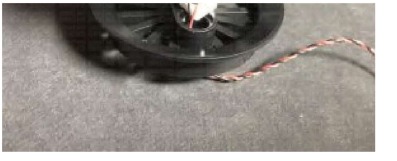

   Tome la Rotating White 30cm Bit Light y pase el lado del conector del cable por la parte superior de la placa de la rueda trasera a través del siguiente orificio.


   Tome un Adhesive Square y péguelo en la parte inferior de la Rotating Bit Light, luego pegue la bit light en la parte superior del orificio dentro de la placa de la rueda trasera como se muestra a continuación:

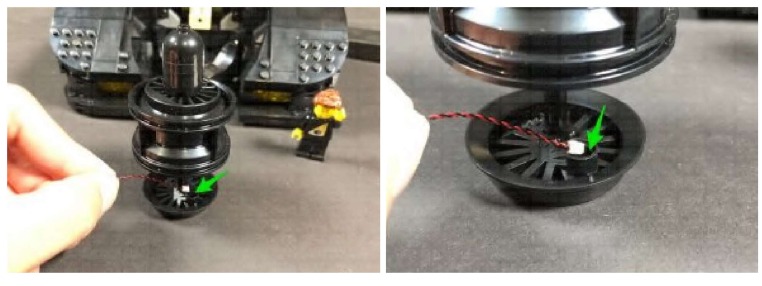

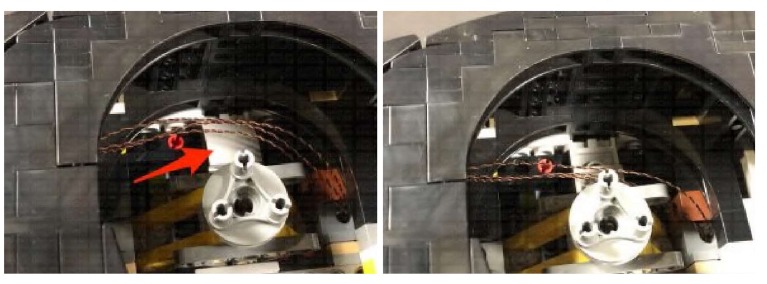

6. Pase el cable de la Rotating Bit Light por el espacio inferior detrás de donde se conecta la parrilla, luego dé la vuelta al vehículo y tire del cable por completo desde abajo como se indica a continuación:


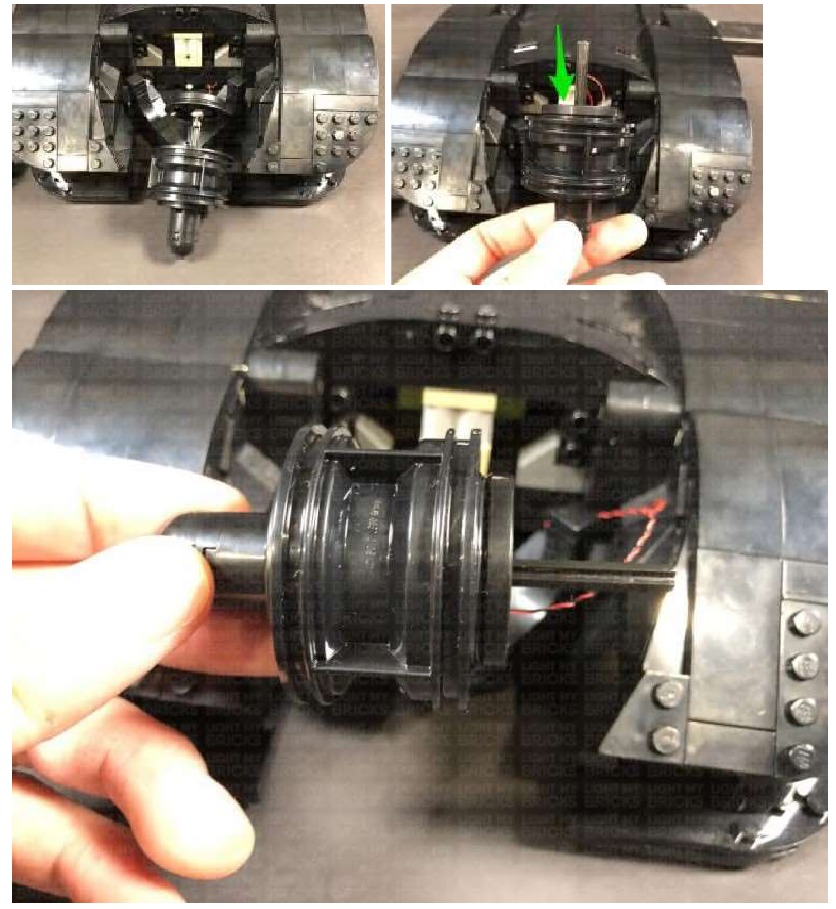

   Antes de volver a conectar la parrilla delantera, empuje la placa de la rueda trasera hacia arriba, pero asegúrese de NO empujar el pasador technic por completo hacia atrás, de lo contrario, aplastará la rotating bit light en el interior. Empuje la placa de la rueda trasera hacia arriba para que aún pueda ver la cresta que corre a lo largo del lado de la placa de la rueda.

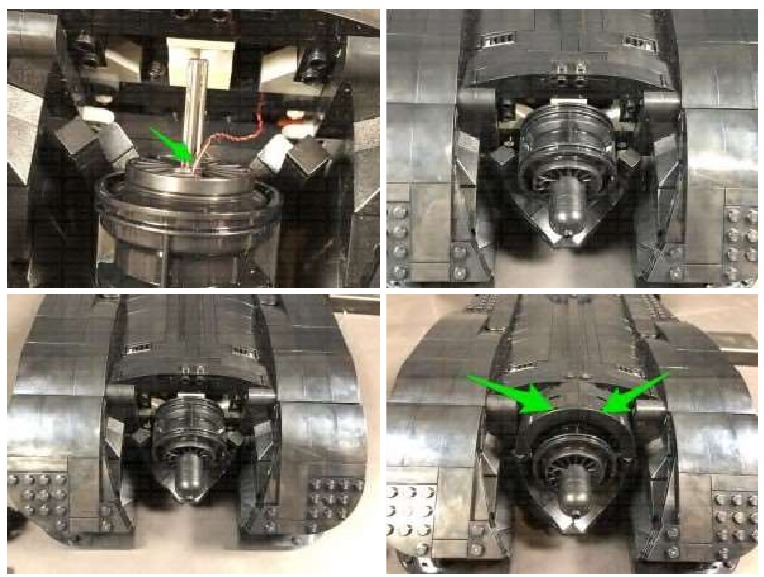

   Asegúrese de que el cable de la Rotating Bit Light esté orientado hacia arriba, luego vuelva a conectar la sección de la parrilla, así como las dos secciones arqueadas de arriba.

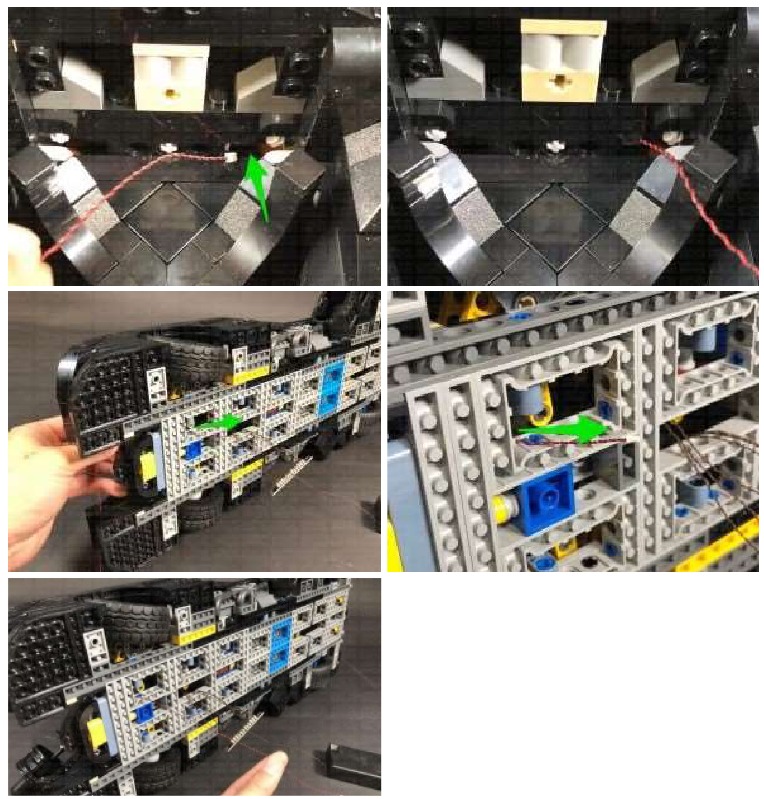

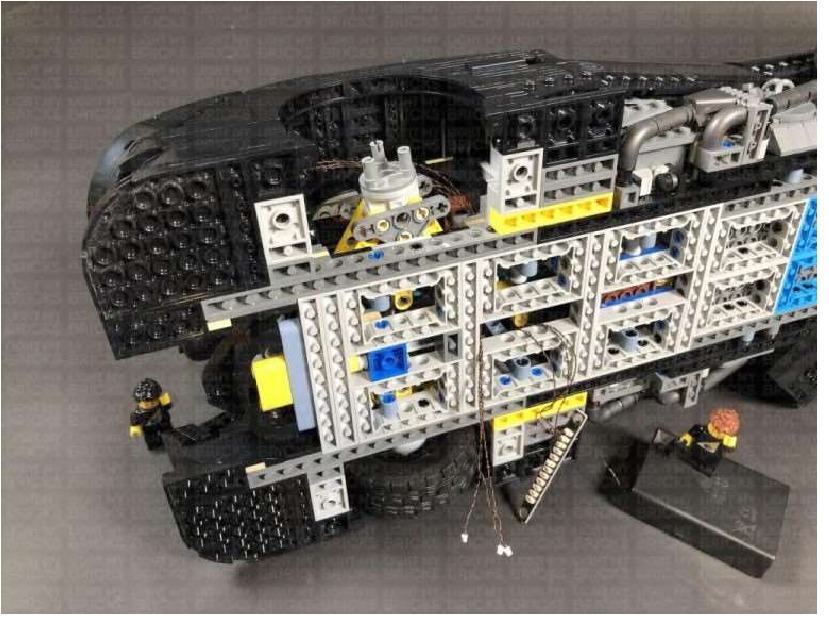

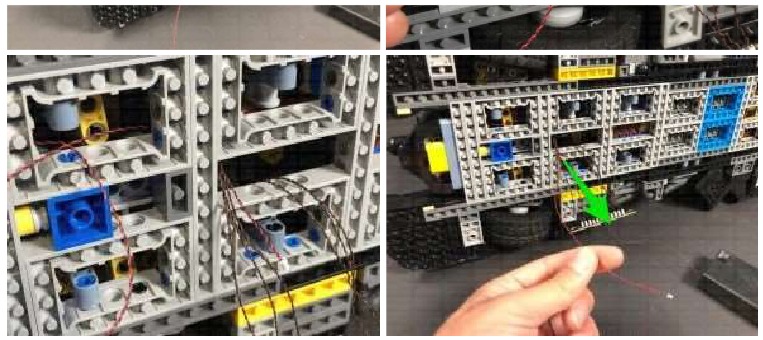

7. Desde debajo del vehículo, pase el cable de la Rotating Bit Light por debajo y sáquelo por el espacio donde se encuentran todos los cables de los faros.

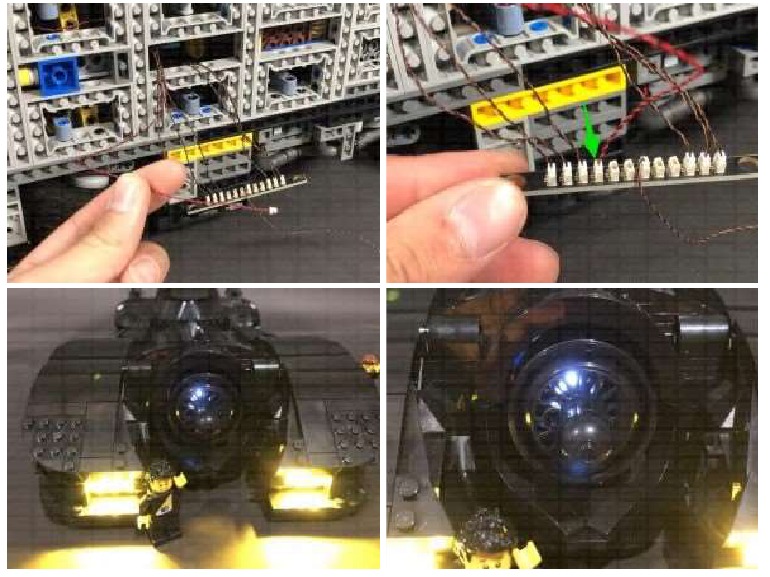

   Saque el cable por completo y luego conéctelo a un puerto libre en la placa de expansión de 12 puertos. Encienda el Battery Pack para probar si la Rotating Bit Light dentro de la parrilla funciona correctamente. Los LED deben iluminarse en una secuencia giratoria para dar un buen efecto de "revolución del motor" dentro de la parrilla.

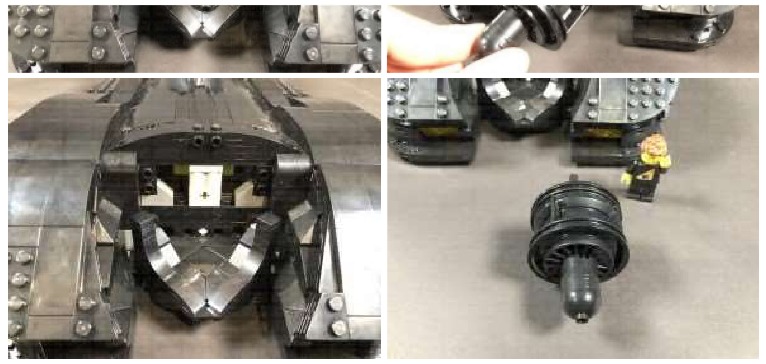

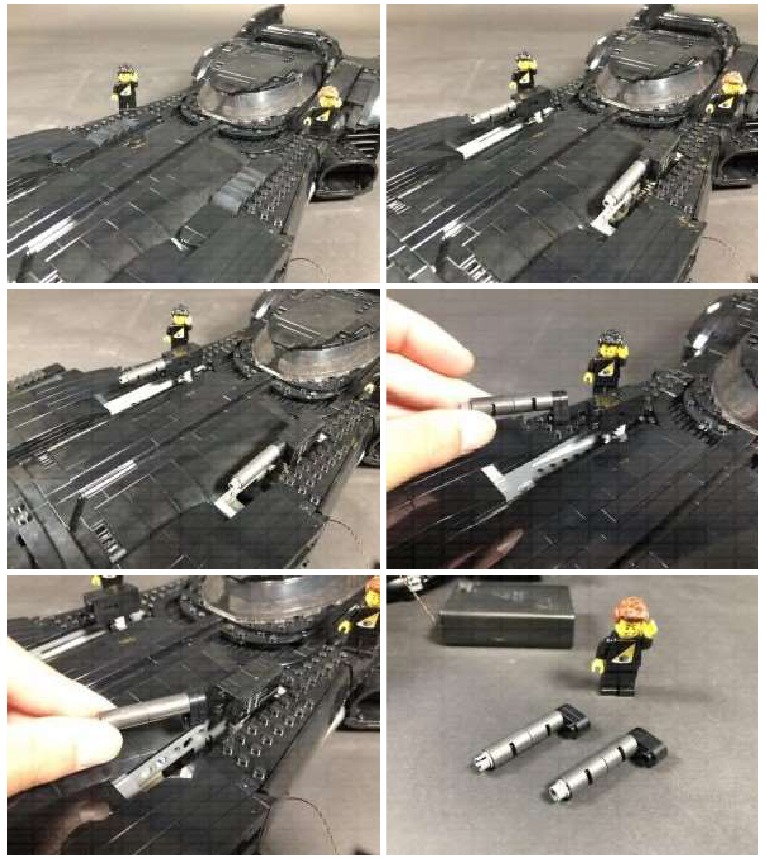

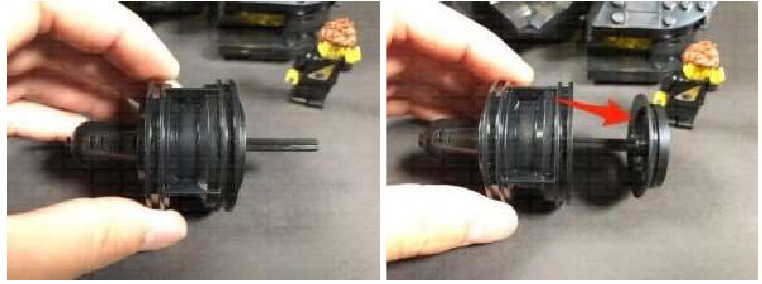

Ahora instalaremos algunas luces y efectos para las ametralladoras. Primero, levante esta sección y retire la mitad delantera de cada sección de la pistola.

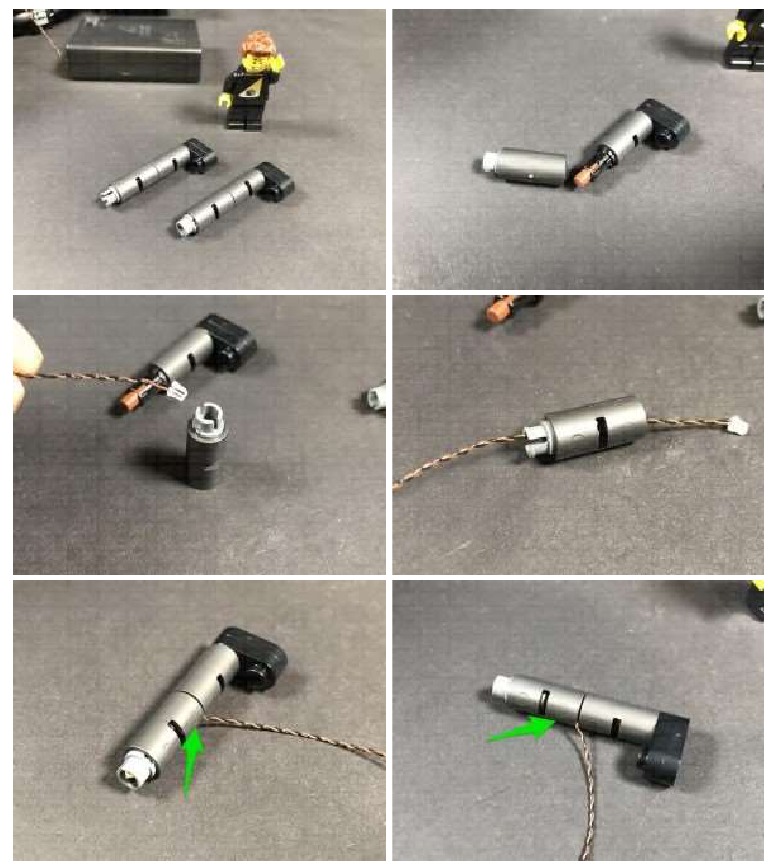

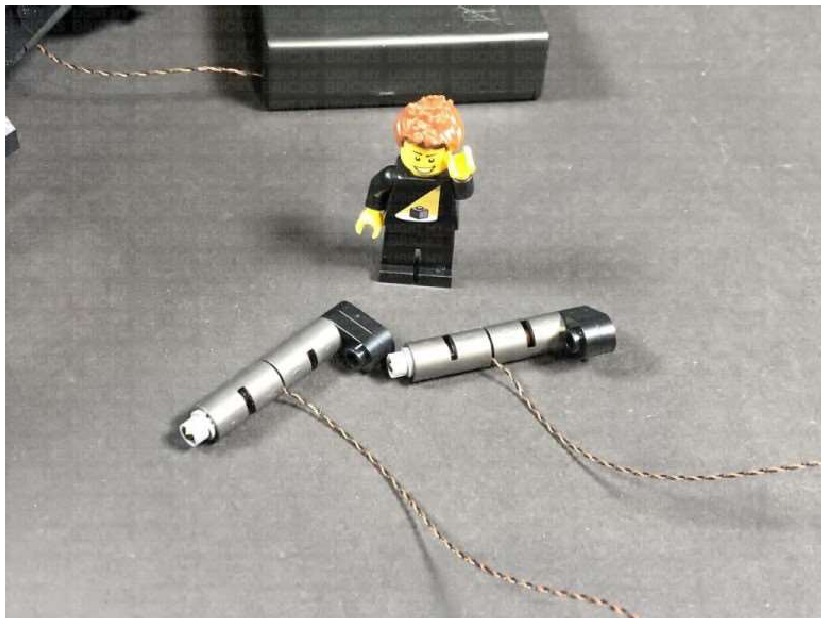

Desmonte una de las pistolas como se muestra a continuación y, a continuación, coja una Bit Light blanca de 15 cm y pase el extremo del conector del cable por la parte delantera del cañón. Páselo hasta el final. El LED debe encajar perfectamente dentro de la parte superior del cañón, con el LED orientado hacia los lados. Vuelva a conectar esta sección a la mitad inferior de la pistola, asegurándose de que el cable esté orientado hacia la parte inferior.

Repita este paso para instalar otra Bit Light blanca de 15 cm en la otra sección de la pistola.

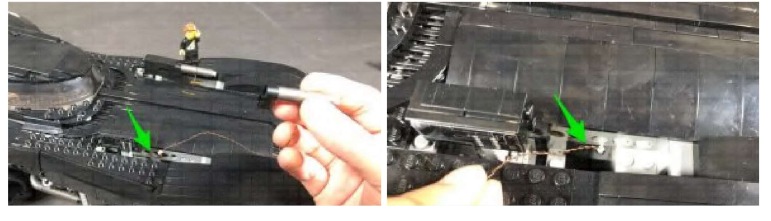

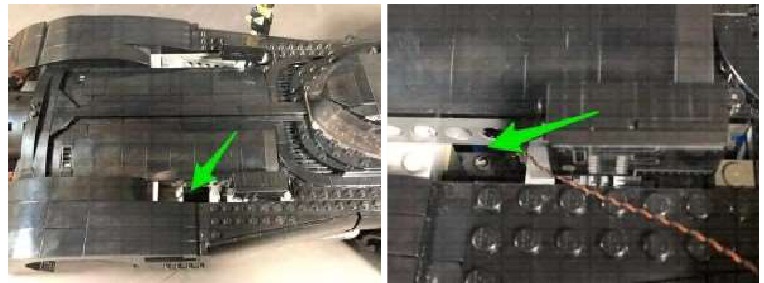

Tome la sección de la pistola izquierda y pase el cable por el espacio debajo de donde sale. Vuelva a conectar la pistola a la sección de la base, luego gire el vehículo sobre su lado derecho y tire del cable en la siguiente posición.


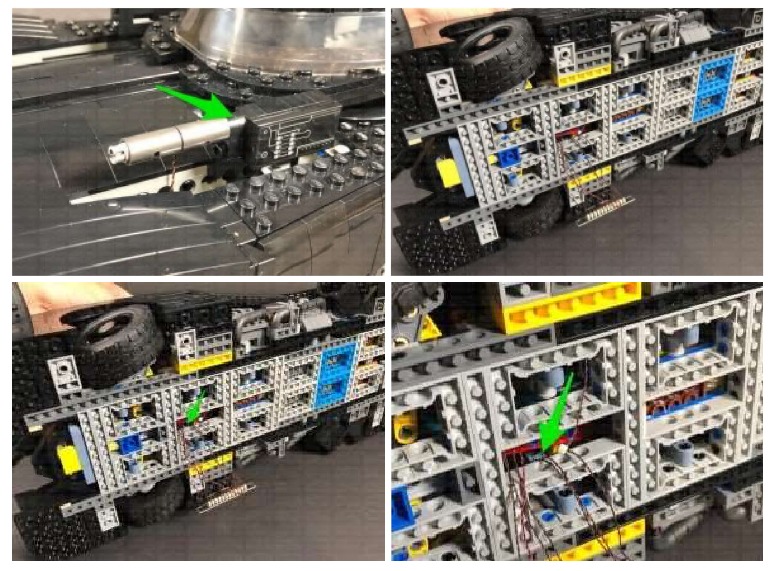

Tire del cable hasta el final, luego páselo por el orificio del ladrillo técnico debajo y sáquelo del espacio donde están el resto de los cables.

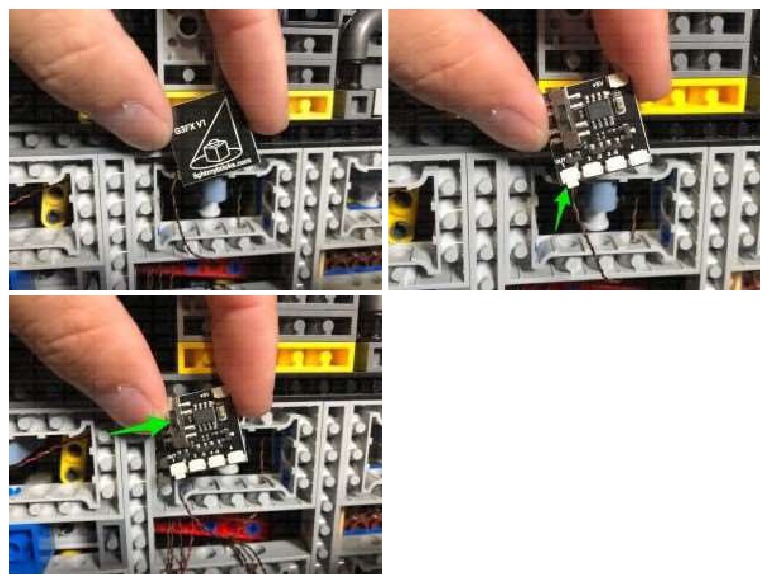

Tome la placa de efectos de pistola (GFX) y conecte el cable de la Bit Light al puerto del canal 1. Asegúrese de que el interruptor del canal esté configurado en el medio para el efecto de "ametralladora". Alternativamente, puede elegir uno de los otros efectos de pistola.

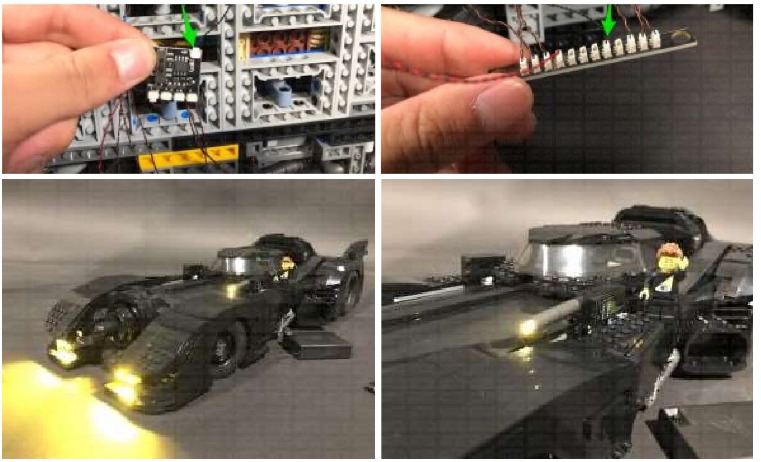

Tome un cable de conexión de 5 cm y conéctelo al puerto IN (+5V) de la placa de efectos de pistola. Conecte el otro extremo del cable de conexión a un puerto libre en la placa de expansión de 12 puertos. Vuelva a encender (ON) el paquete de baterías AA para probar si la luz de la ametralladora funciona junto con el efecto de ametralladora.


Nota: si experimenta algún problema con las luces que no funcionan y sospecha que hay un problema con un componente, pruebe con un puerto diferente en la placa de expansión para verificar dónde se encuentra el fallo (con la luz o la placa de expansión o la placa de efectos). Para corregir cualquier problema con los puertos de la placa de expansión, consulte la sección que aborda los problemas de la placa de expansión en nuestra guía de solución de problemas en línea.

Tome la sección de la pistola derecha y repita el paso anterior para volver a conectar y pasar el cable de la bit light por debajo del vehículo. Conecte el cable al canal 3 de la placa de efectos de pistola.

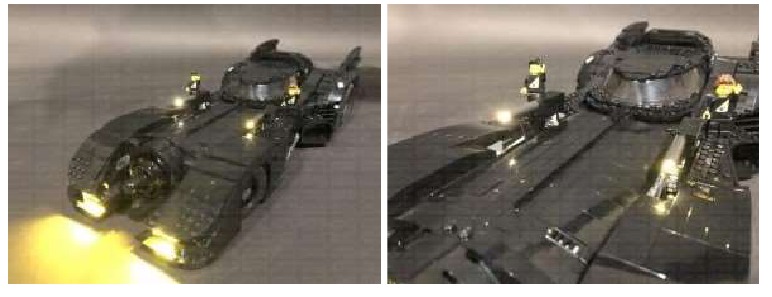

Encienda (ON) la alimentación para probar que las luces de ambas ametralladoras funcionan correctamente. Ambas deberían disparar a velocidades aleatorias.

Gire el Batmóvil y retire las siguientes secciones de la parte trasera del vehículo y de la parte trasera de la cabina.

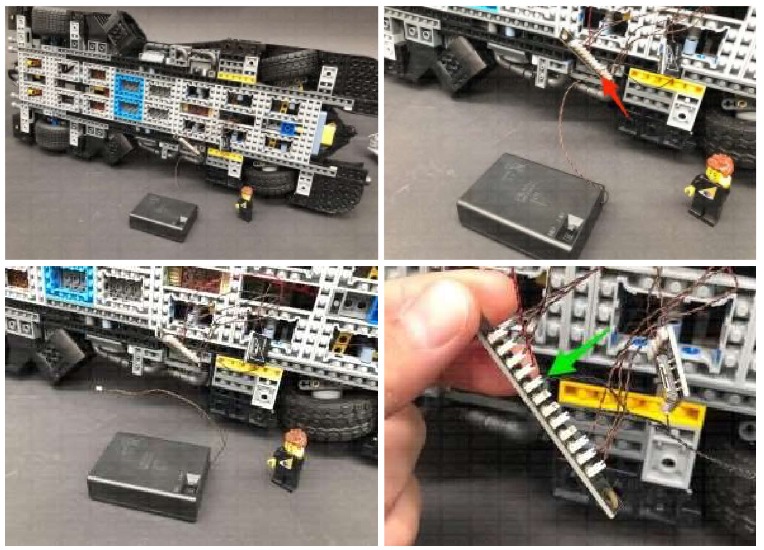

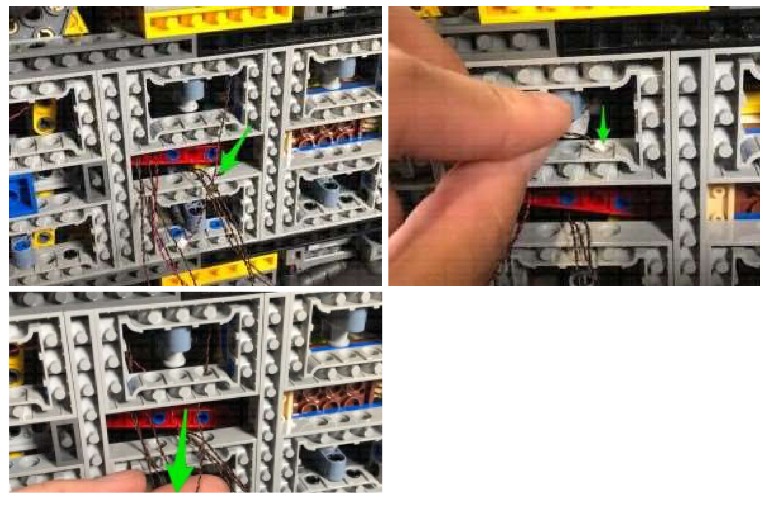

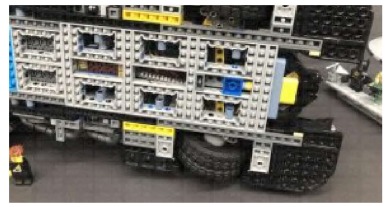

Desconecte el paquete de baterías AA de la placa de expansión de 12 puertos debajo del Batmóvil, luego tome un cable de conexión de 50 cm y conéctelo a un puerto libre en la placa de expansión de 12 puertos.

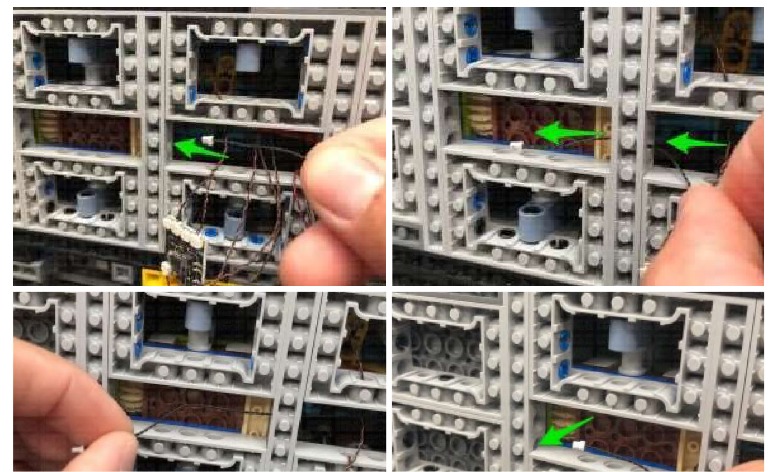

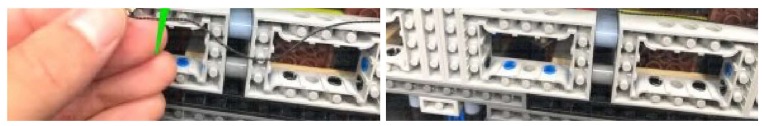

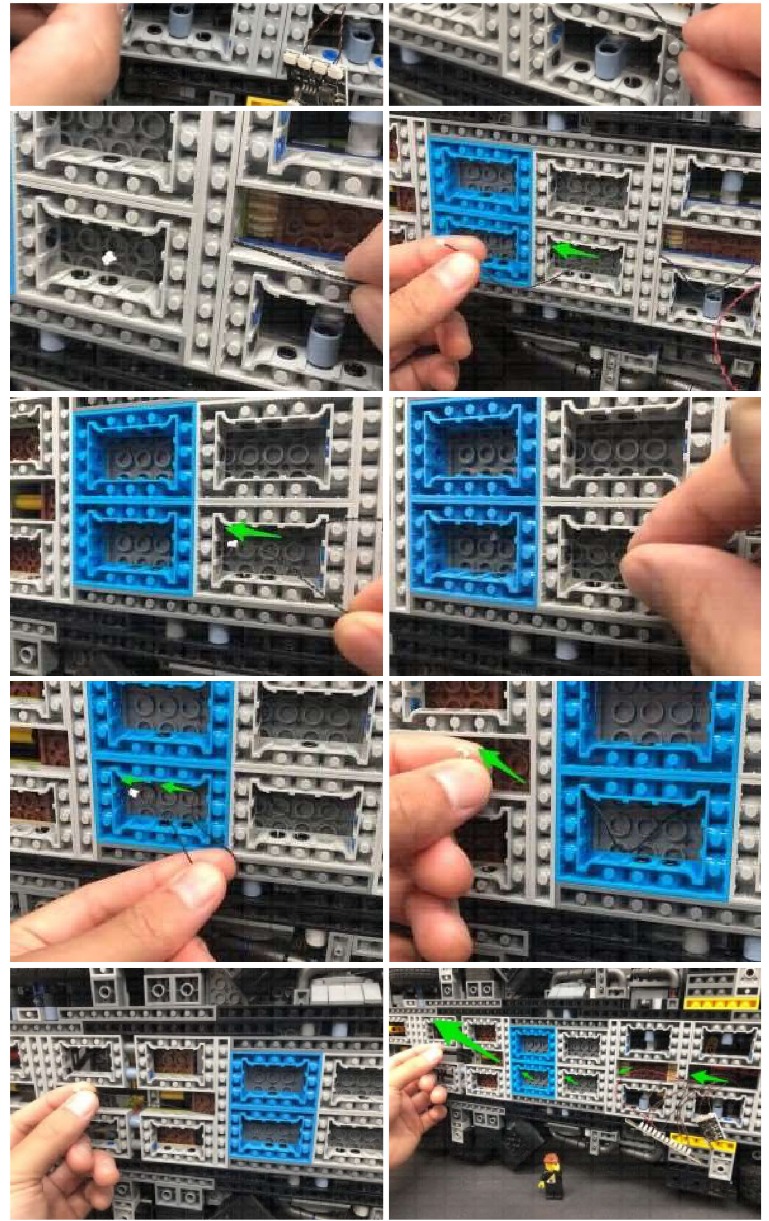

Siga las imágenes a continuación para pasar el otro extremo del cable de 50 cm a través de los siguientes orificios de ladrillo técnico en el medio para llevarlo hacia la parte trasera del vehículo.

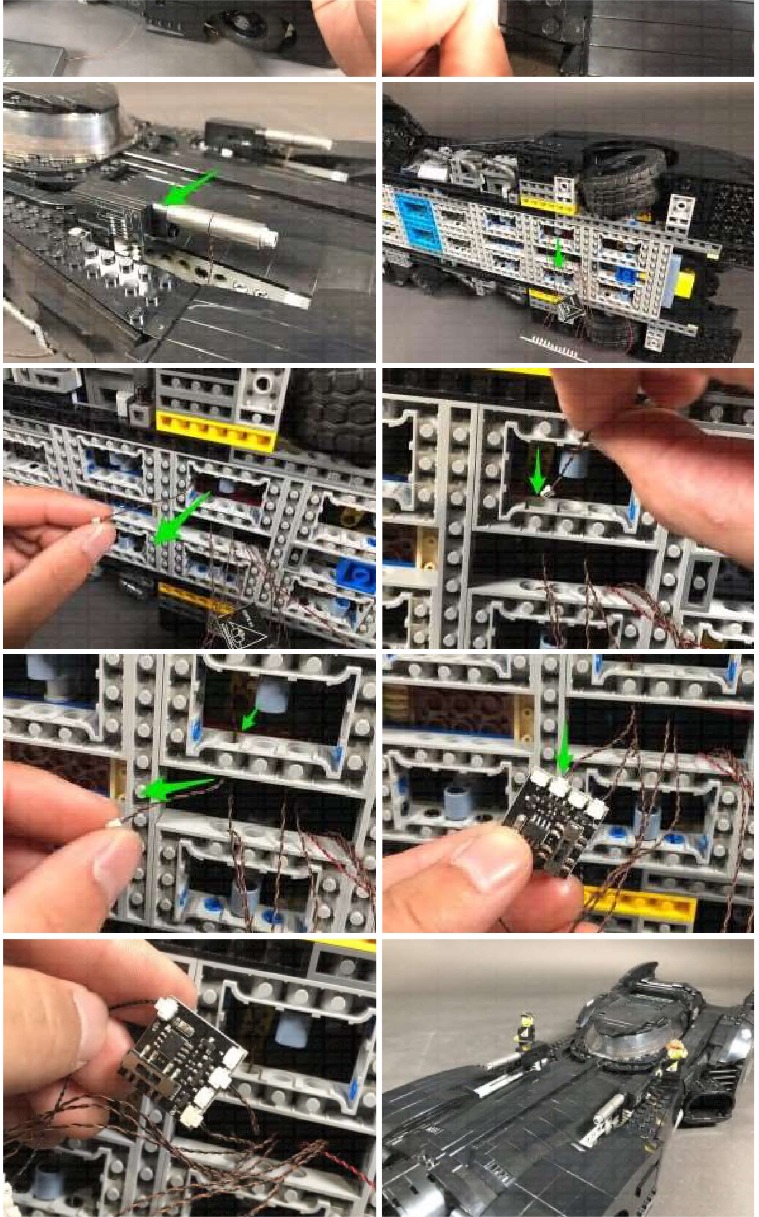

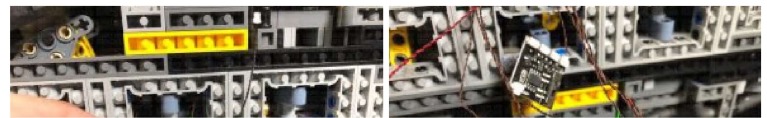

Ordene los cables de los componentes hacia la parte delantera del vehículo agrupándolos y retorciéndolos y doblándolos en un grupo ordenado. Meta tanto la placa de efectos como la placa de expansión dentro de los espacios centrales como se muestra a continuación:

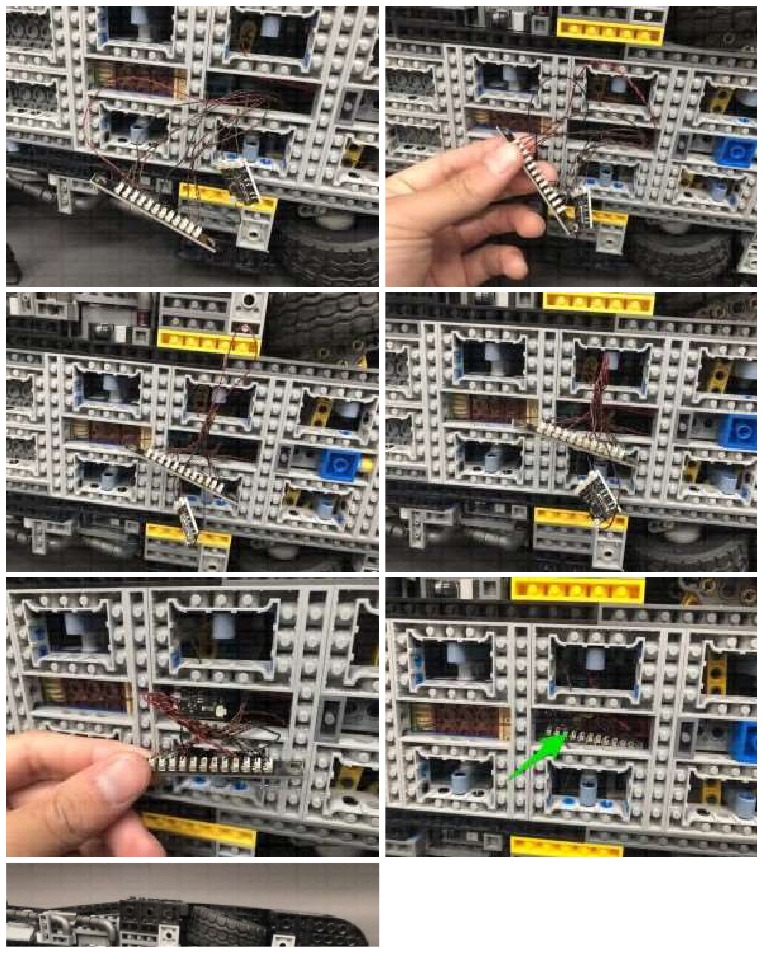

Saque todo el exceso restante del cable de conexión de 50 cm del lado trasero, luego conéctelo a una placa de expansión de 8 puertos. Meta la placa de expansión en el siguiente espacio que conduce al interior del maletero.


Vuelva a girar el vehículo y debería poder acceder fácilmente a la placa de expansión dentro del maletero del vehículo.

Desconecte las siguientes piezas del interior del maletero. Desecharemos estas piezas ya que necesitamos este espacio para albergar el paquete de baterías AA.

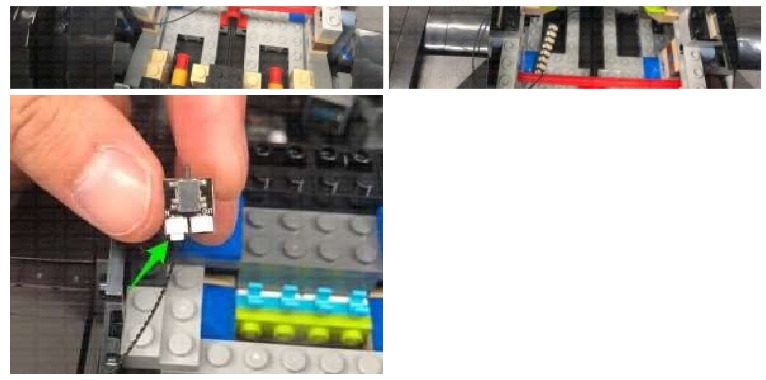

Tome un cable de conexión de 15 cm y conecte un extremo a la placa de expansión de 8 puertos que se encuentra debajo. Conecte el otro extremo del cable al puerto IN de la placa de presión NC.


Tome otro cable de conexión de 15 cm y conecte un extremo al puerto OUT de la placa de presión NC. Conecte el otro extremo del cable a una placa de expansión de 6 puertos. Coloque todos estos componentes dentro de la sección trasera del vehículo por ahora.

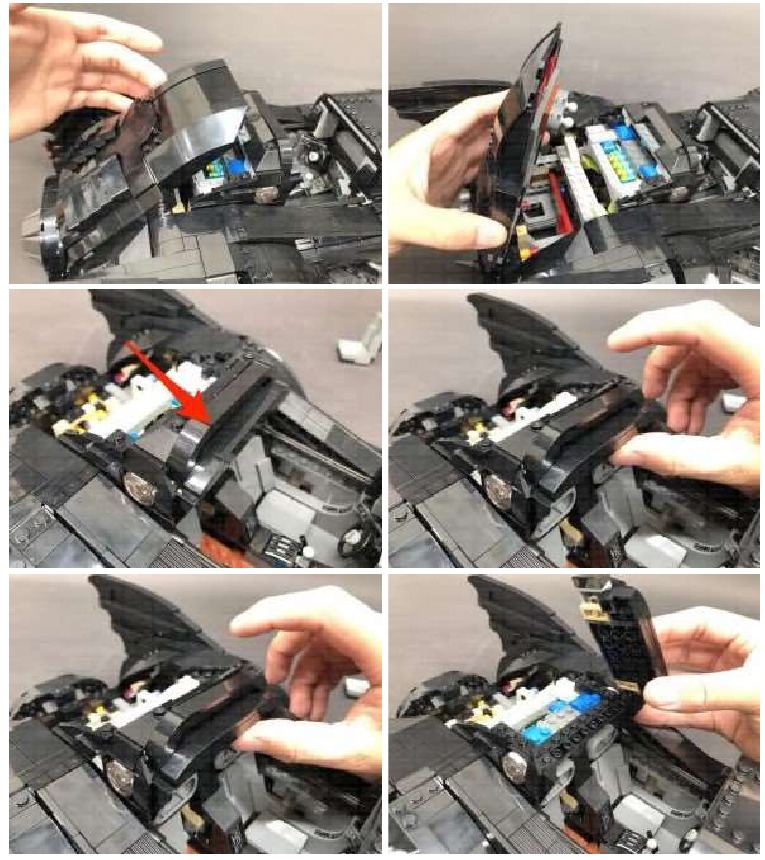

Desconecte la siguiente sección de ambos lados de la cabina.

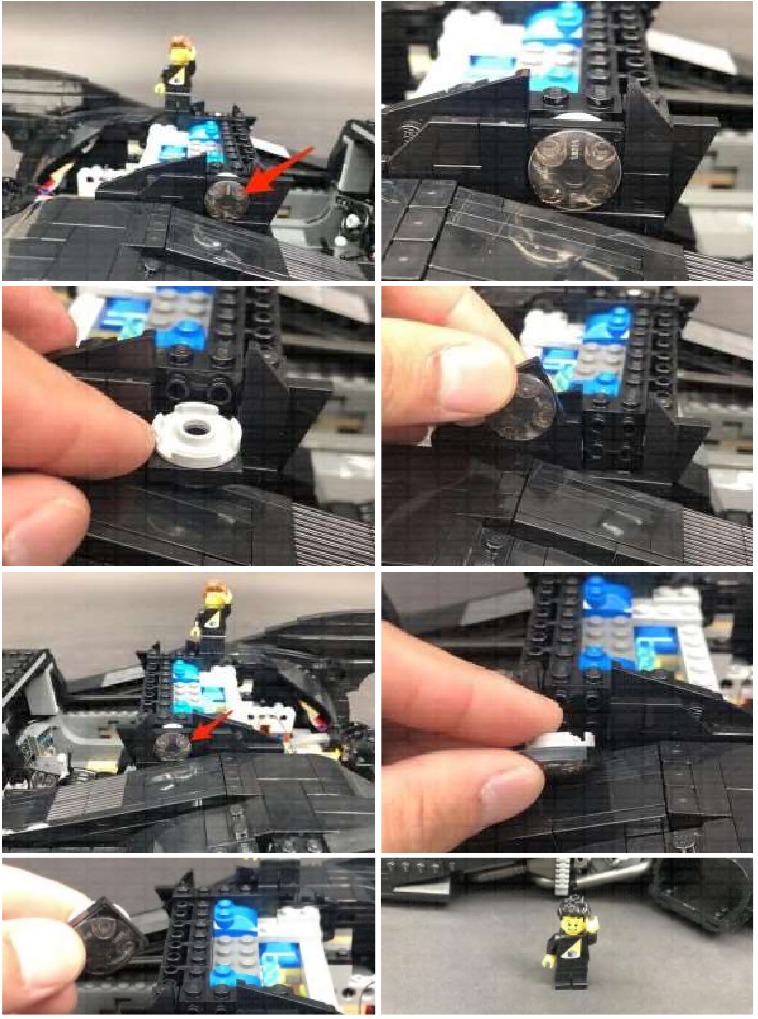

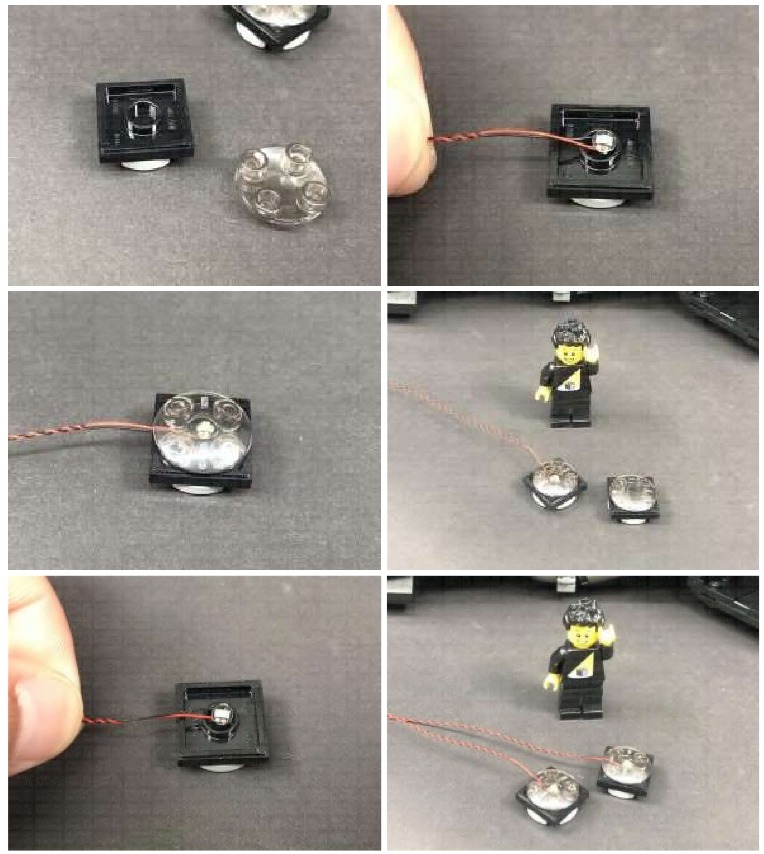

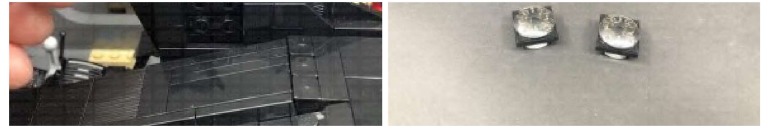

Desconecte la placa inferior redondeada negra translúcida de 2×2 de una de las secciones, luego coloque una Bit Light blanca fría de 30 cm en el medio (LED mirando hacia arriba). Vuelva a conectar la placa inferior redondeada negra translúcida de 2×2 en la parte superior, luego repita este paso para instalar otra Bit Light blanca fría de 30 cm en la otra sección.

Vuelva a conectar cada sección al vehículo asegurándose de que el cable esté orientado hacia la parte trasera. Baje la placa en ángulo detrás de ella para que podamos colocar cuidadosamente el cable detrás y entre los espárragos. Vuelva a conectar la placa para ocultar el cableado como se muestra a continuación.


Repita este paso para volver a conectar la otra sección al lado derecho.

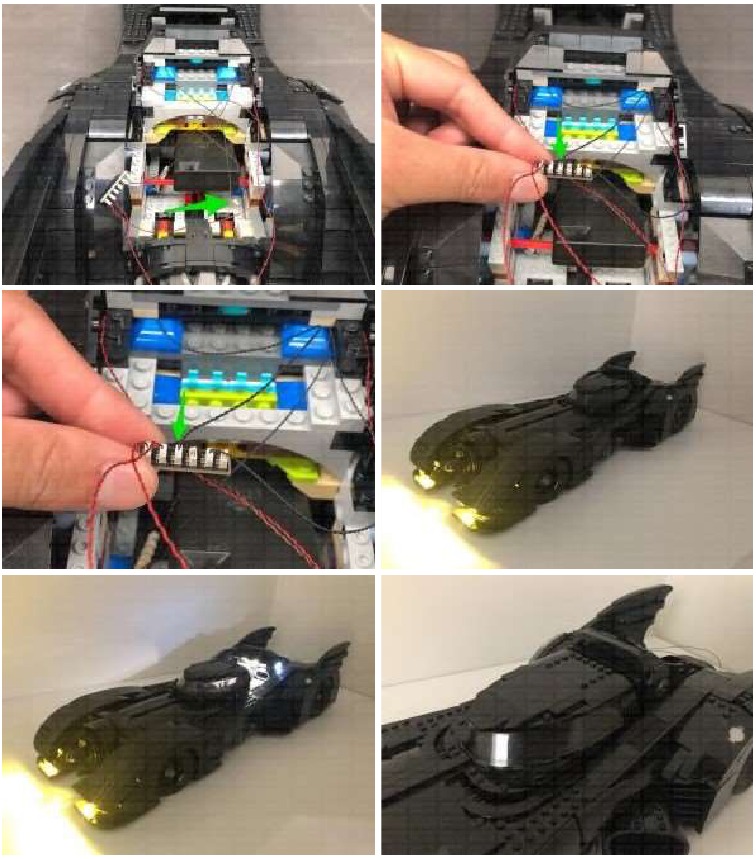

Conecte ambos cables de Bit Light que acabamos de instalar a la placa de expansión de 6 puertos del paso 26, luego tome el paquete de baterías AA y colóquelo dentro de la parte trasera del Batmóvil asegurándose de que el interruptor esté orientado hacia arriba y más cerca de la parte trasera. Conecte el cable del paquete de baterías a la placa de expansión de 8 puertos (NO conecte el paquete de baterías a la placa de expansión de 6 puertos).


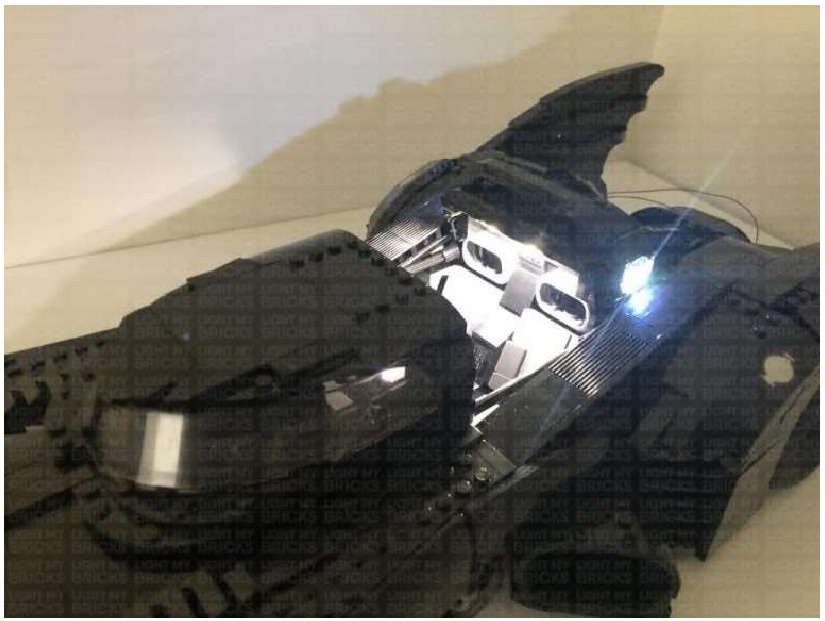

Encienda (ON) el paquete de baterías AA para probar que todas las luces funcionan correctamente. Pruebe también que la placa de presión NC funciona correctamente. Empuje la palanca para probar que las luces exteriores de la cabina que acabamos de instalar se apagan (OFF). Las luces deberían volver a activarse cuando se suelte la palanca de presión.

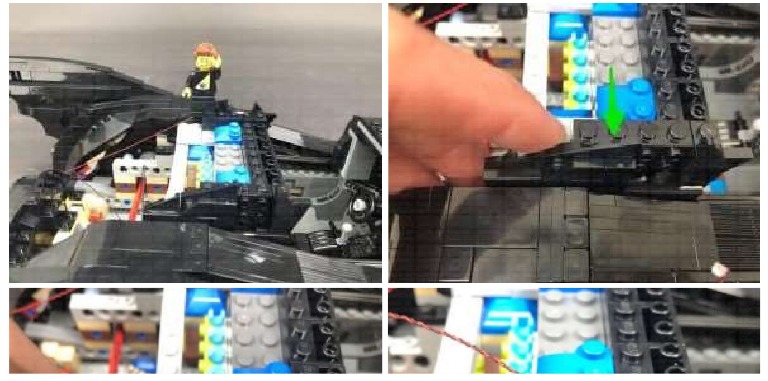

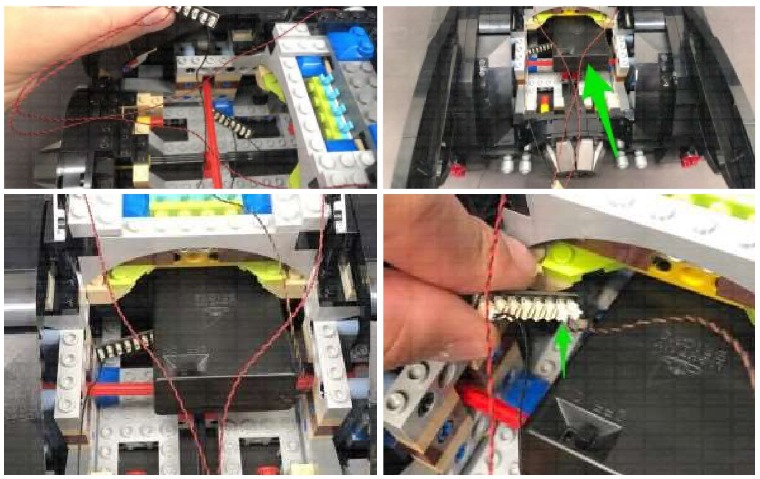

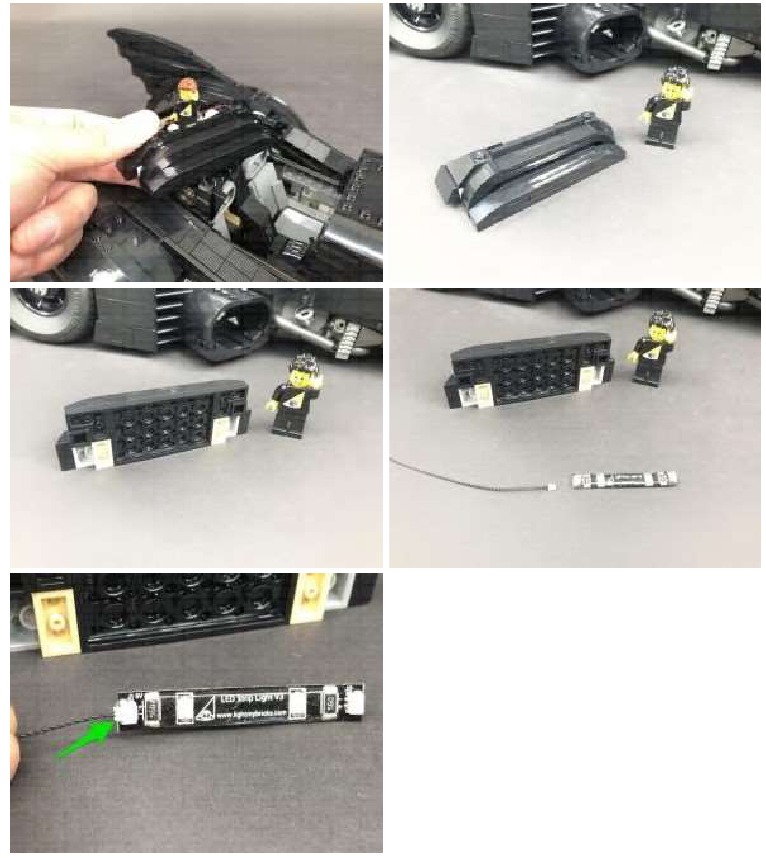

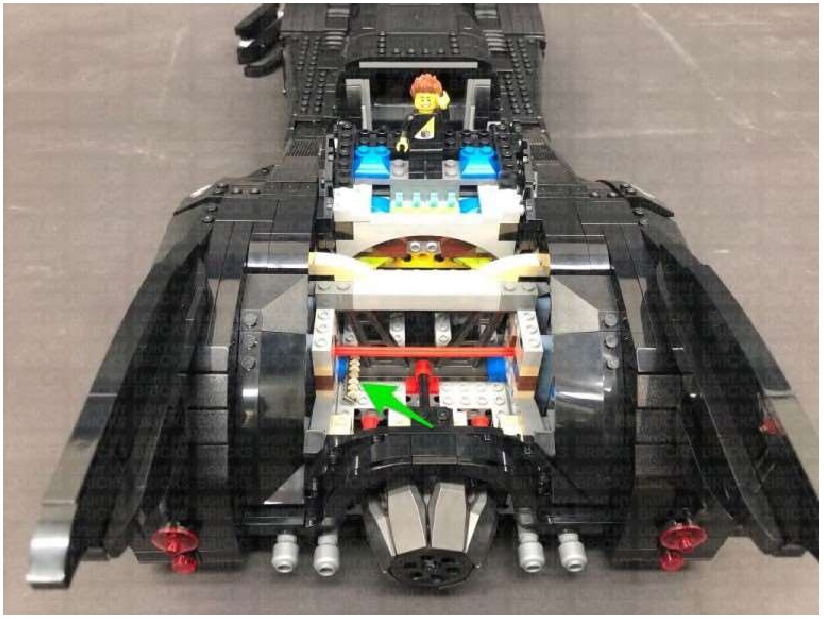

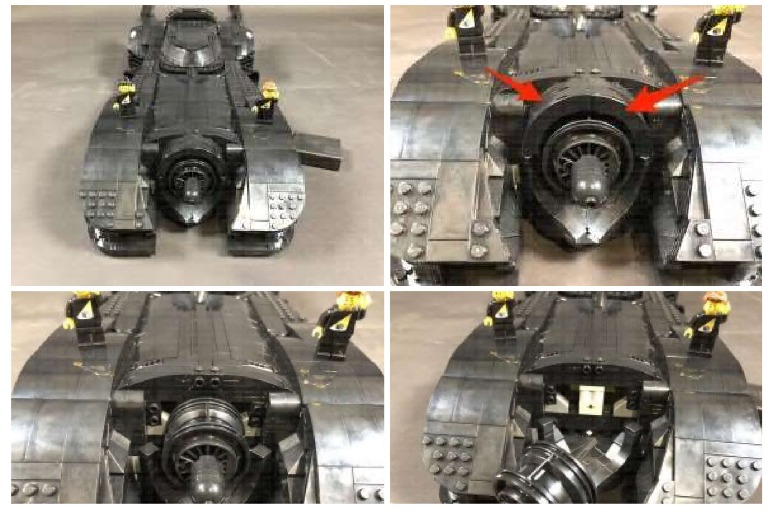

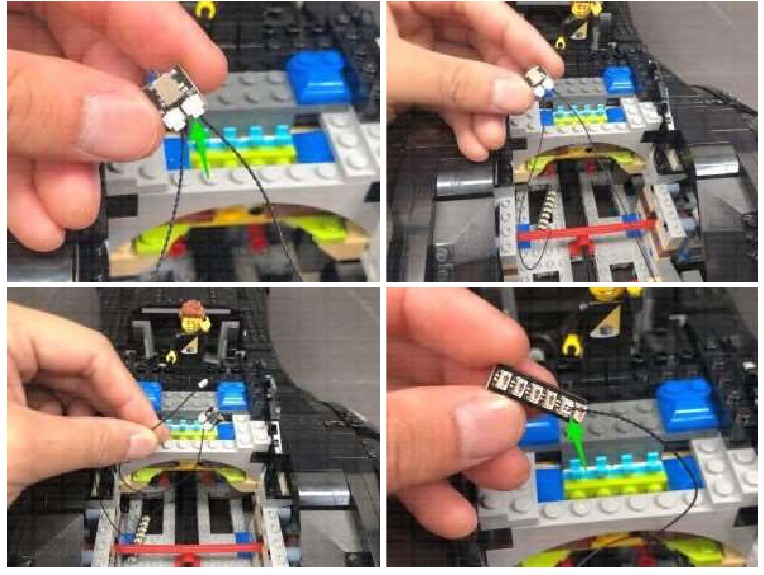

Tome la siguiente sección que movimos justo detrás de la cabina y gírela para que podamos acceder por debajo. Tome una tira de luz blanca y conéctele un cable de conexión de 15 cm.

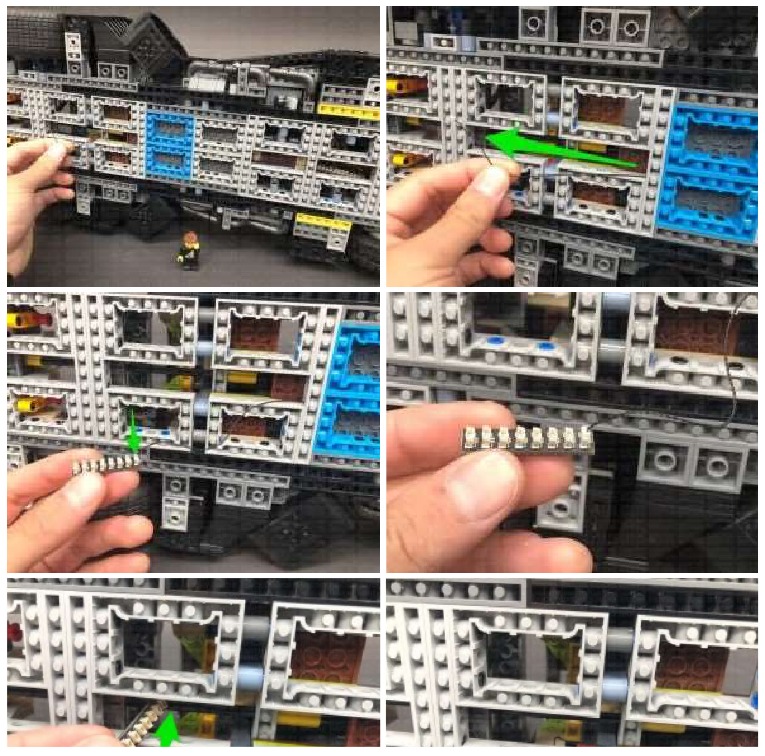

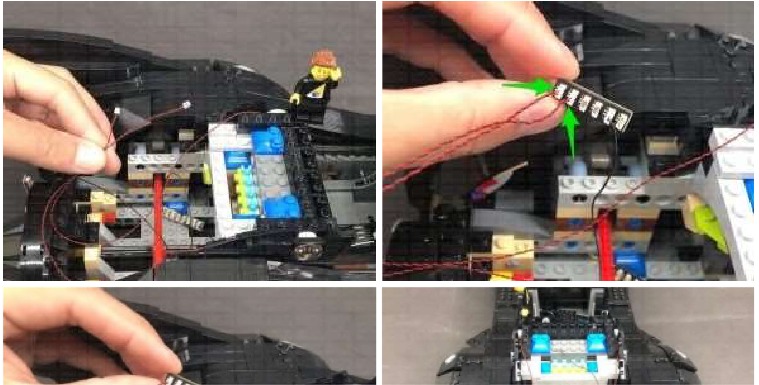

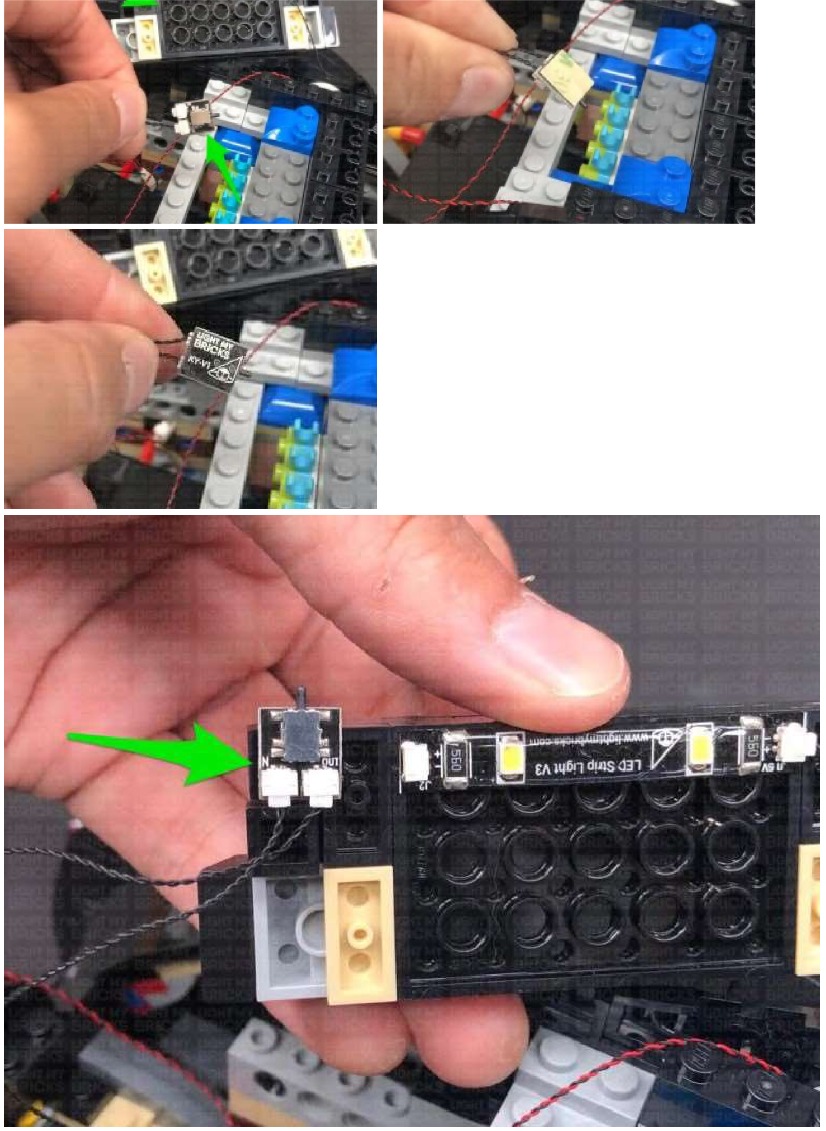

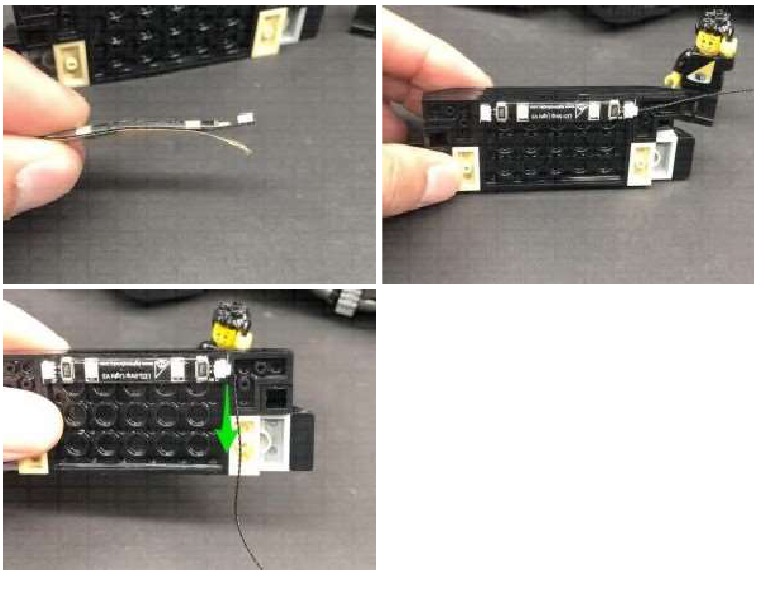

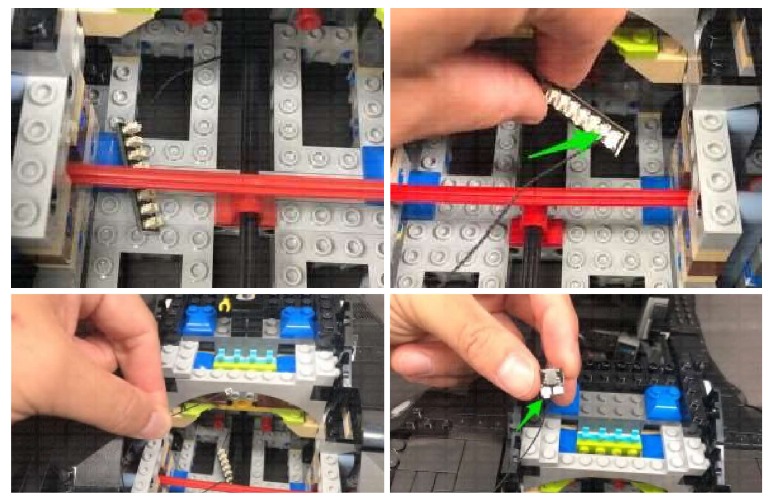

Usando su respaldo adhesivo, pegue la tira de luz debajo de esta sección en la siguiente posición. Asegúrese de que el cable esté orientado hacia la derecha, luego doble el cable hacia abajo para que quede orientado hacia la parte trasera de esta sección, como se muestra a continuación.

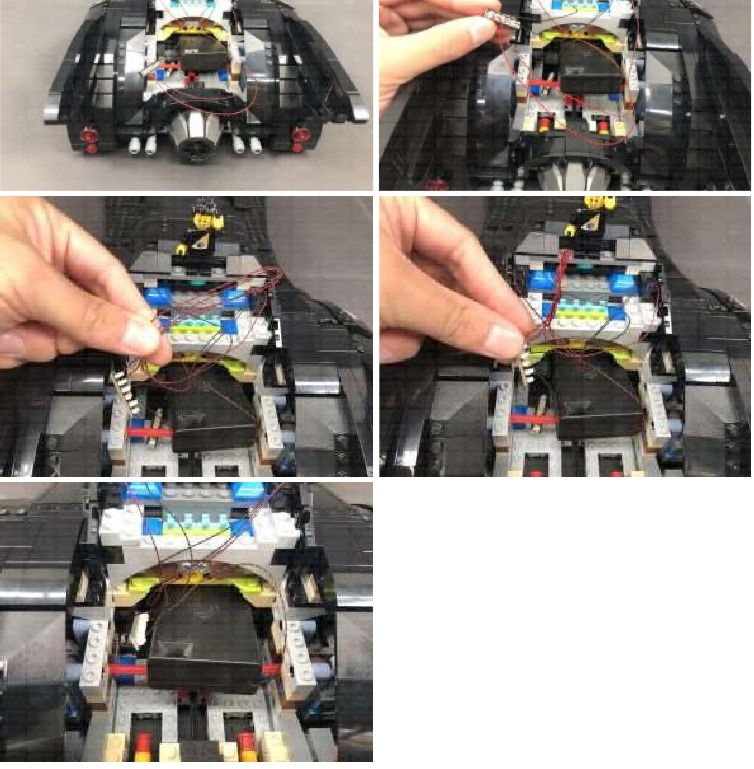

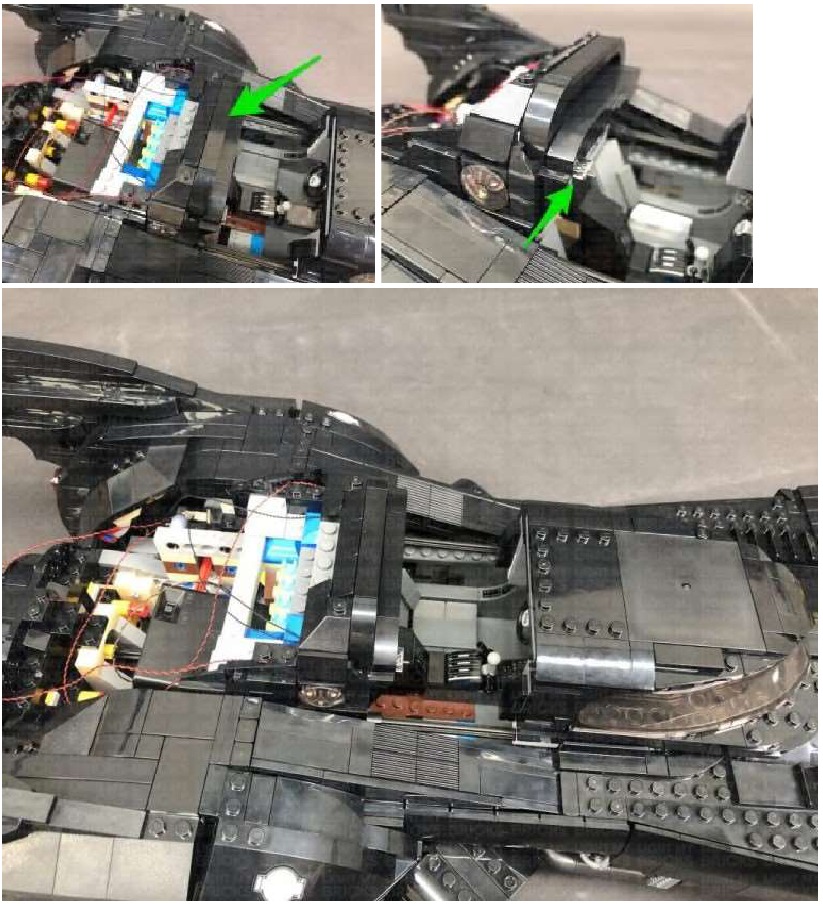

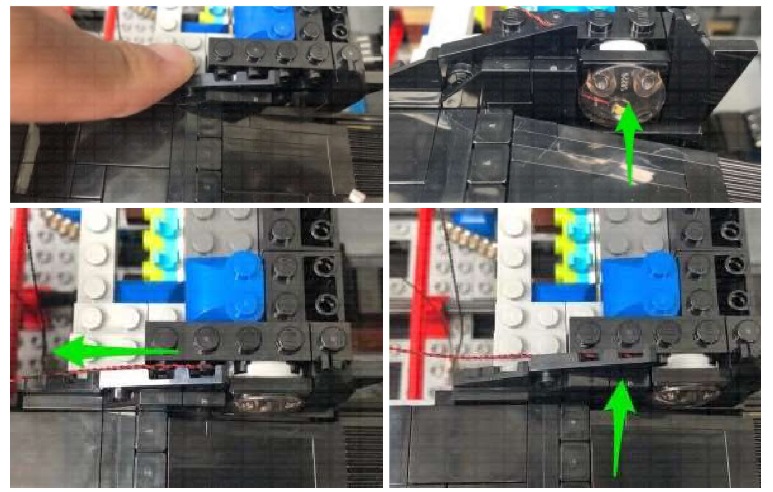

Lleve esta sección por encima del batmóvil, luego localice la placa de presión NC y retire el papel protector de la parte posterior para exponer el adhesivo. Con el botón pulsador orientado hacia el frente, pegue la placa de presión NC debajo de la sección superior de la cabina en la siguiente posición. Asegúrese de que la placa de presión NC esté montada exactamente como se muestra a continuación y alineada exactamente para que no tengamos problemas para volver a conectar esta sección más adelante.

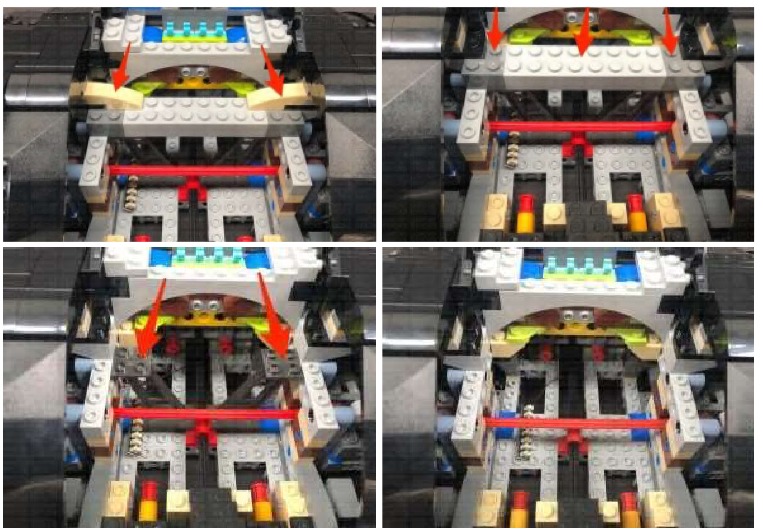

Dé la vuelta a esta sección y vuelva a conectarla a la parte posterior del Batmóvil, asegurándose de que todos los cables estén colocados ordenadamente entre los espárragos de abajo. El botón de la placa de presión NC debe sobresalir ligeramente para que se presione cuando la puerta de la cabina esté cerrada.

Localice el otro extremo del cable de conexión de 15 cm de la tira de luz blanca y conéctelo a un puerto libre en la placa de expansión de 6 puertos en la parte posterior del vehículo. Encienda el paquete de baterías para probar que todas las luces internas y externas de la cabina funcionan correctamente. Las luces deben activarse cuando la puerta de la cabina está abierta y desactivarse cuando la puerta de la cabina está cerrada.


Nota: Si tiene algún problema con las luces que no funcionan y sospecha que hay un problema con un componente, pruebe con un puerto diferente en la placa de expansión para verificar dónde se encuentra el fallo (con la luz o la placa de expansión o la placa de efectos). Para corregir cualquier problema con los puertos de la placa de expansión, consulte la sección que aborda los problemas de la placa de expansión en nuestra guía de solución de problemas en línea.
Ordene el cableado de las luces bit blancas frías doblándolos y retorciéndolos en un montón ordenado. Meta los cables amontonados debajo del paquete de baterías AA.

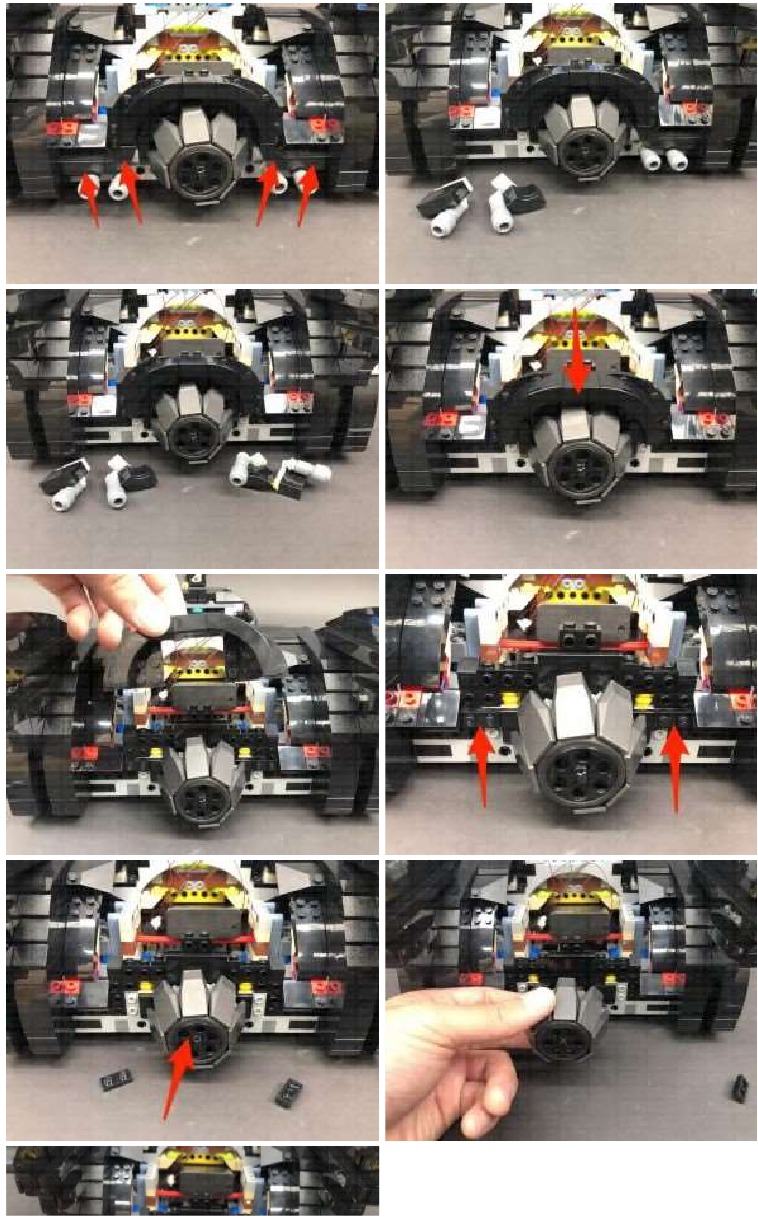

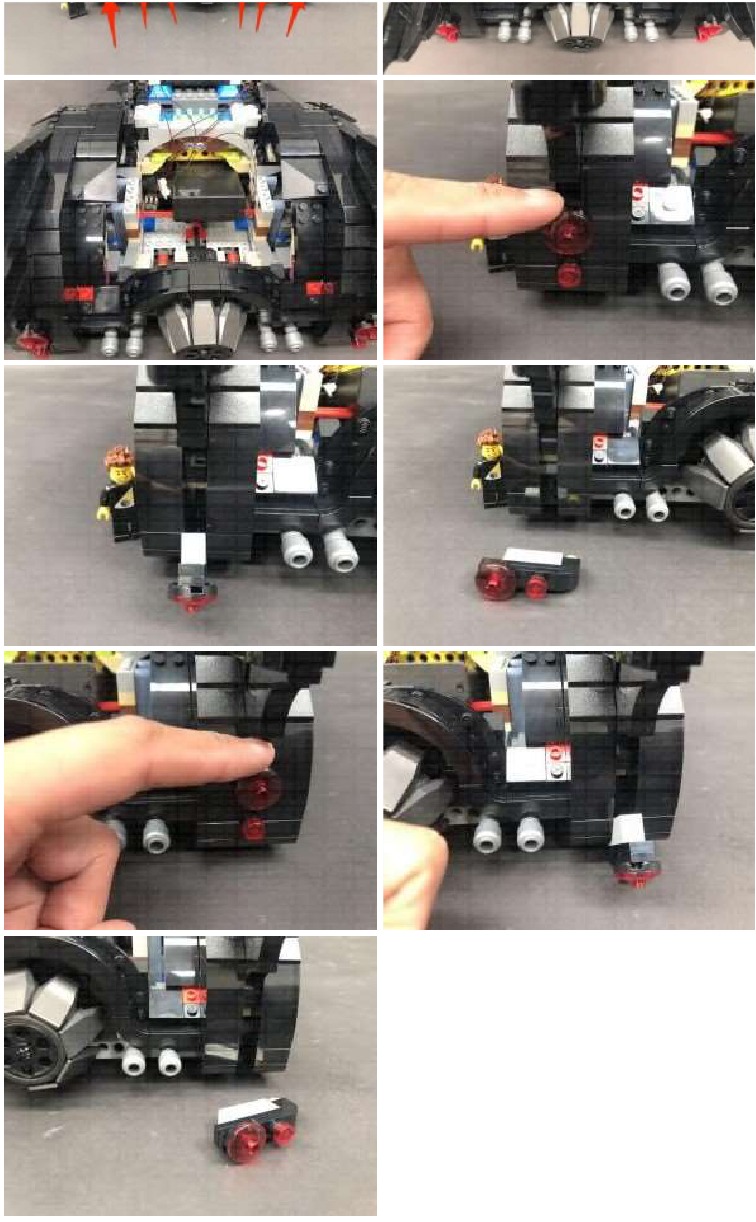

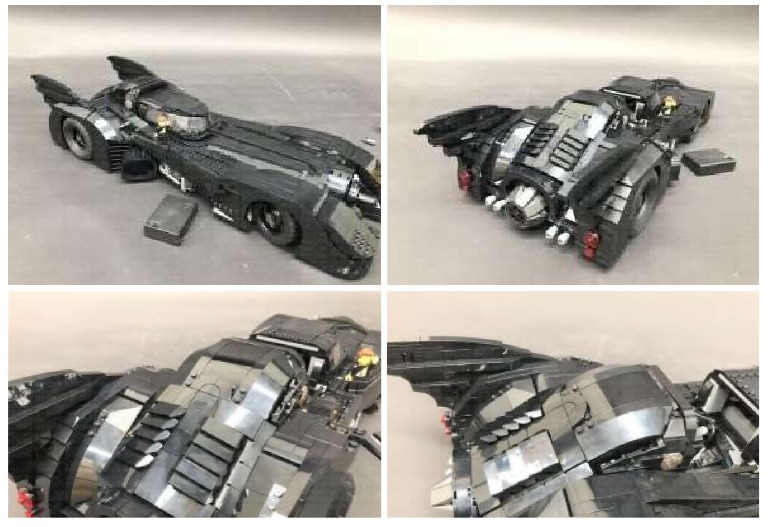

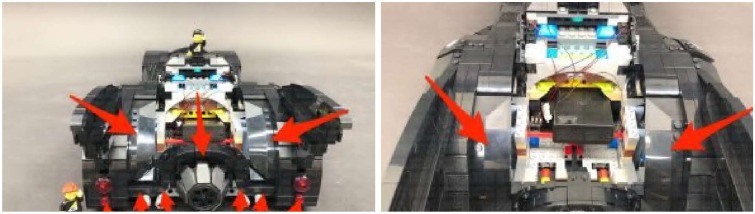

Ahora instalaremos las luces traseras. Primero, desconecte todas las siguientes secciones de la parte posterior del vehículo como se muestra a continuación.

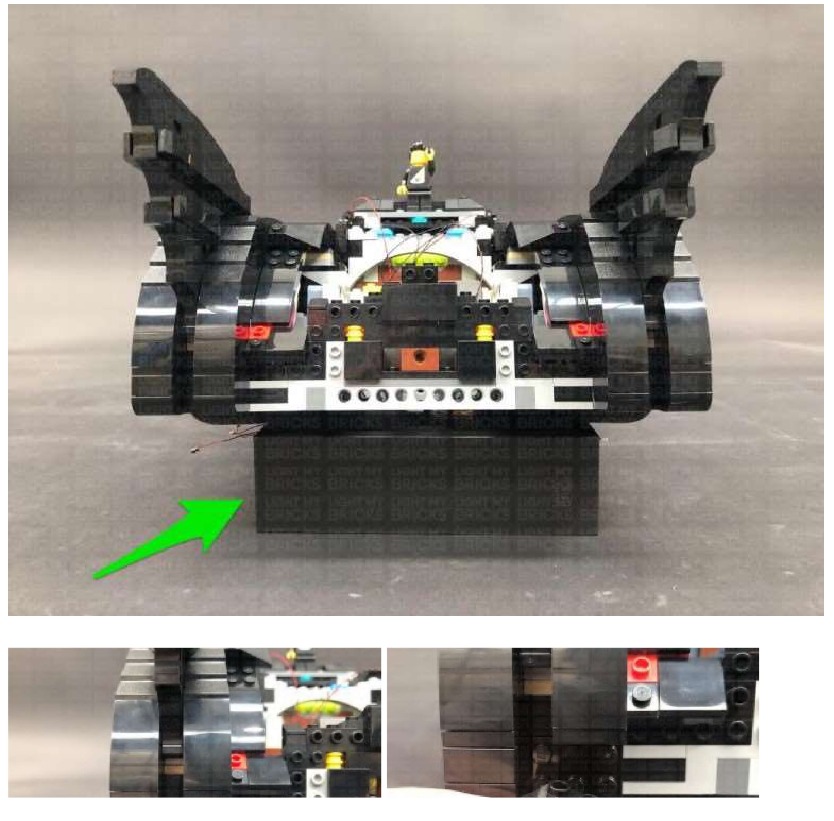

Coloque un objeto grande como un libro o la caja del kit de luces debajo de la parte posterior del Batmóvil para que pueda acceder fácilmente a la parte inferior del lado trasero, luego desconecte la siguiente sección de cada lado de la luz trasera.

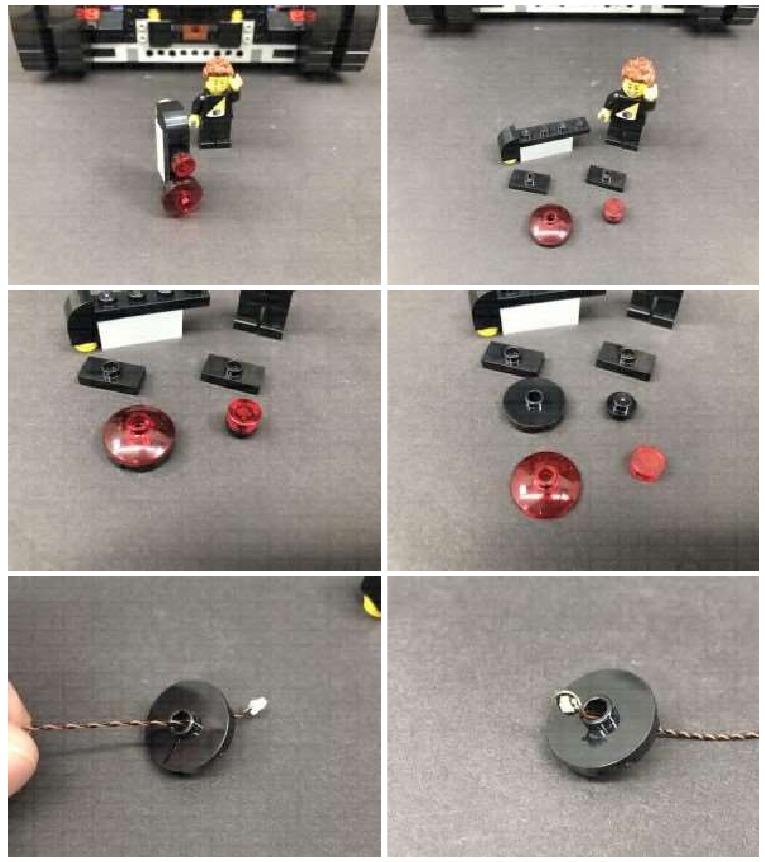

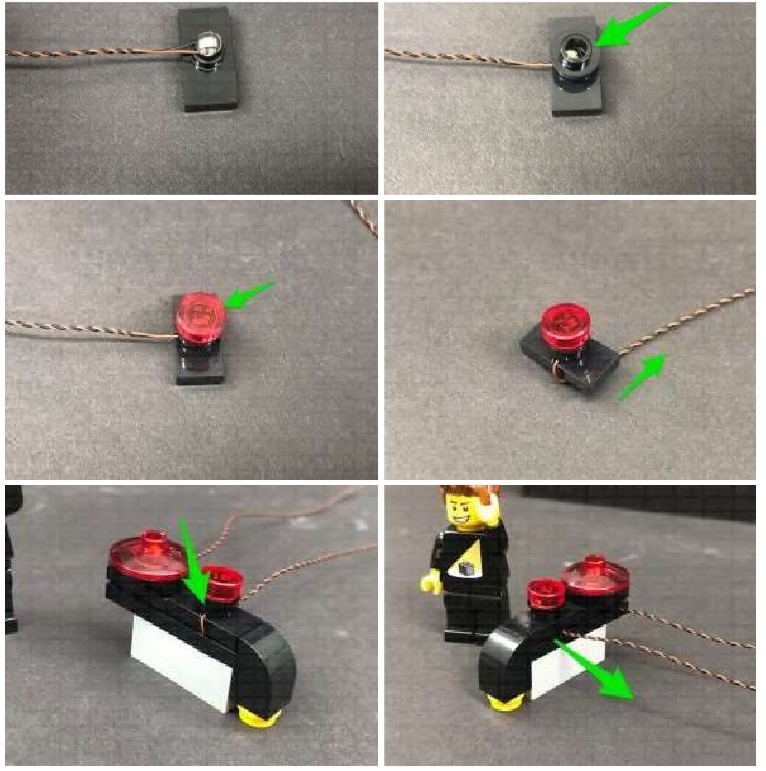

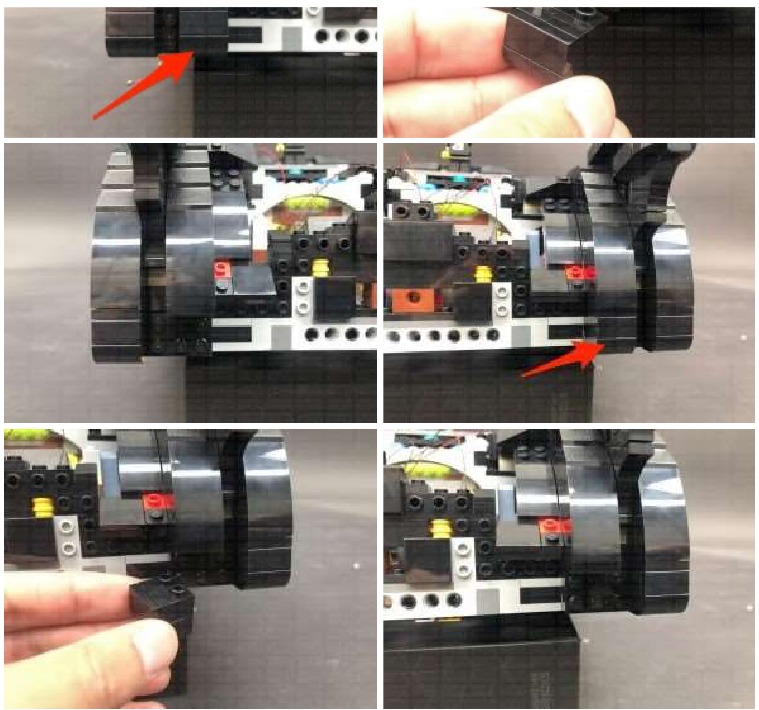

Tome las dos secciones de la luz trasera y desmonte la luz trasera derecha como se indica a continuación. Tome una luz bit roja de 30 cm y pase el extremo del conector del cable por la parte superior de la placa redonda negra con espárrago central abierto. Pase la luz bit hasta el final y luego dóblela con cuidado para que el LED quede plano contra la parte superior de la placa. Asegure la luz bit en su lugar volviendo a conectar el plato rojo translúcido en la parte superior.


Vuelva a conectar la baldosa negra debajo, luego doble el cable debajo antes de volver a conectarlo a la sección de la luz trasera. Asegúrese de que el cable esté orientado hacia el lado izquierdo como se muestra a continuación:

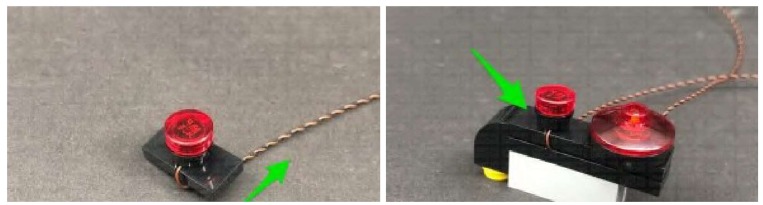

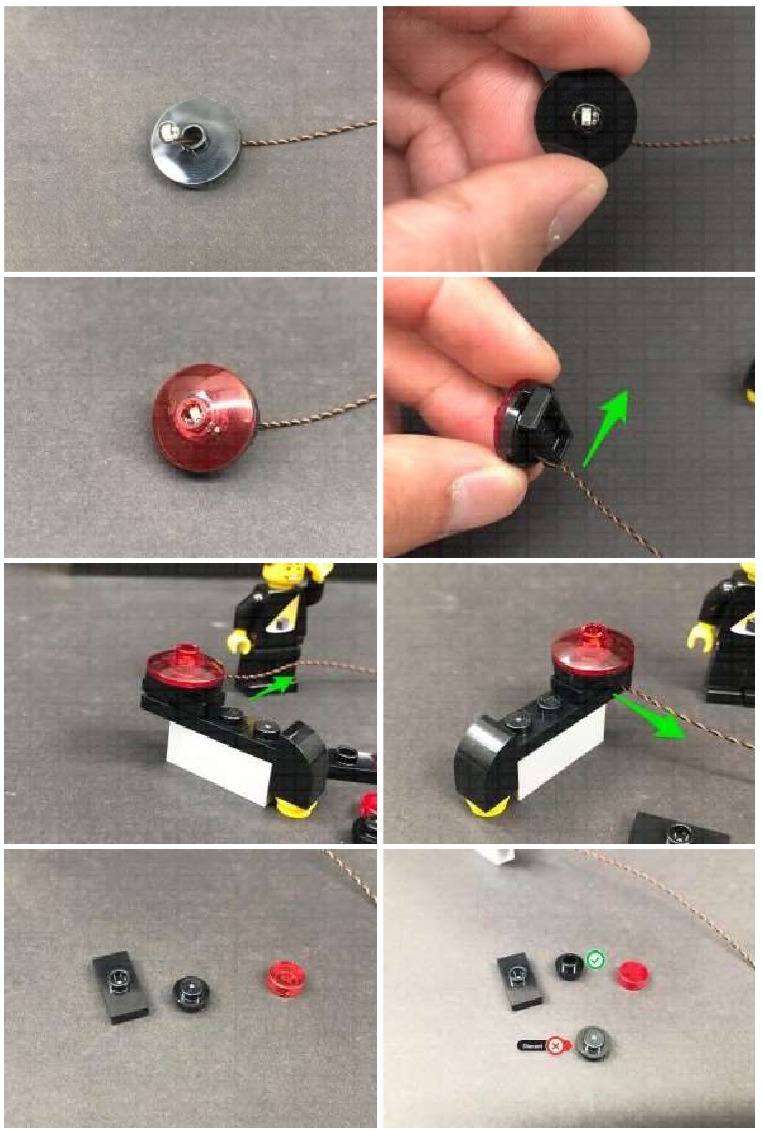

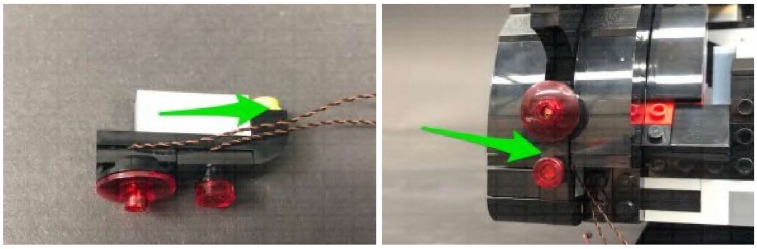

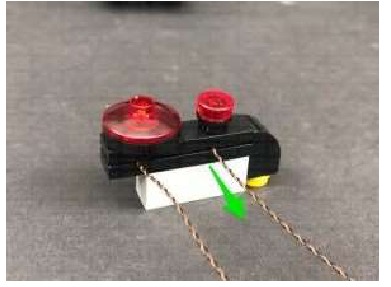

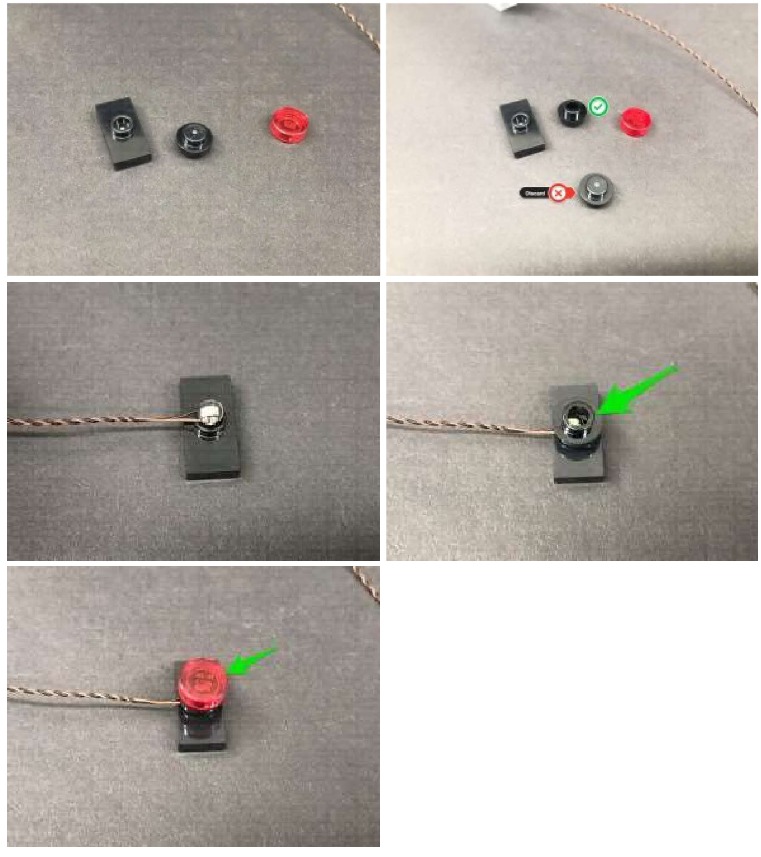

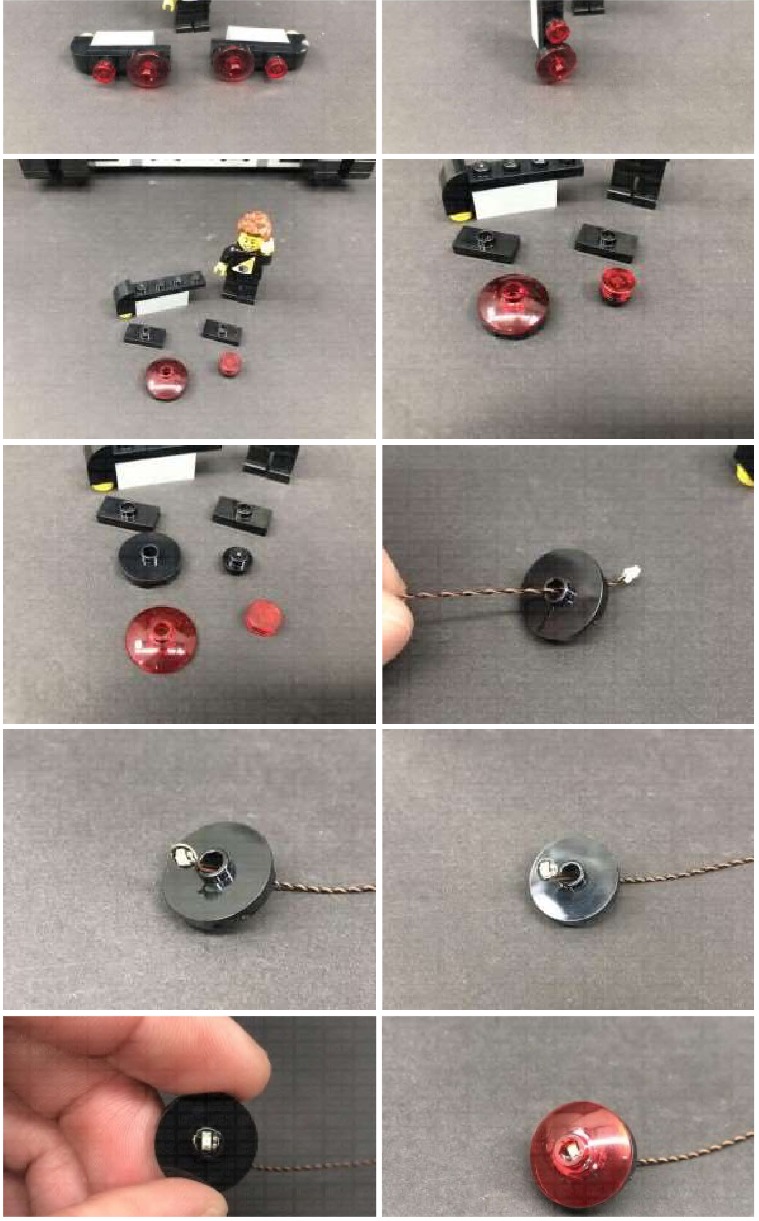

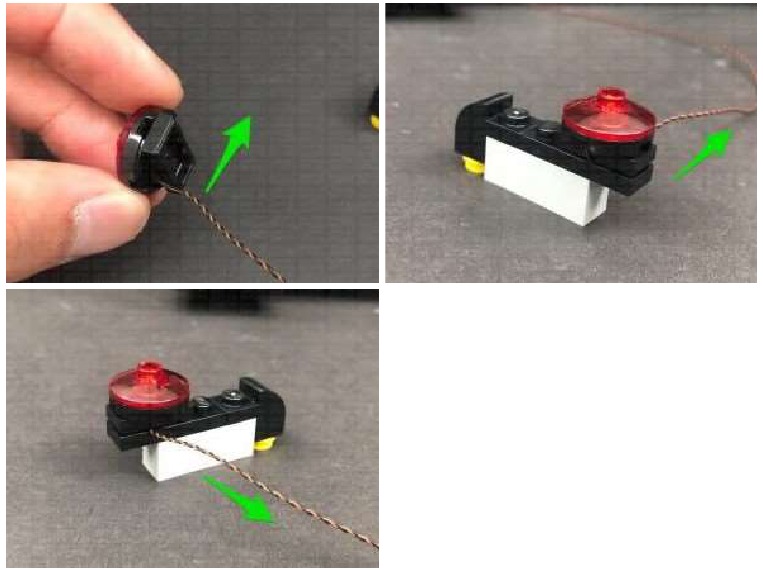

Tome las siguientes tres piezas y cambie la placa redonda negra 1×1 por una placa redonda negra 1×1 provista con espárrago abierto. Tome otra luz bit roja de 30 cm y colóquela directamente sobre el espárrago de la baldosa negra. Asegúrelo en su lugar conectando la placa redonda negra provista con espárrago abierto en la parte superior. Vuelva a conectar la baldosa redonda roja translúcida.

Doble el cable de la luz bit debajo de la baldosa negra antes de volver a conectarlo a la sección de la luz trasera. Asegúrese de que el cable esté orientado hacia el lado izquierdo.

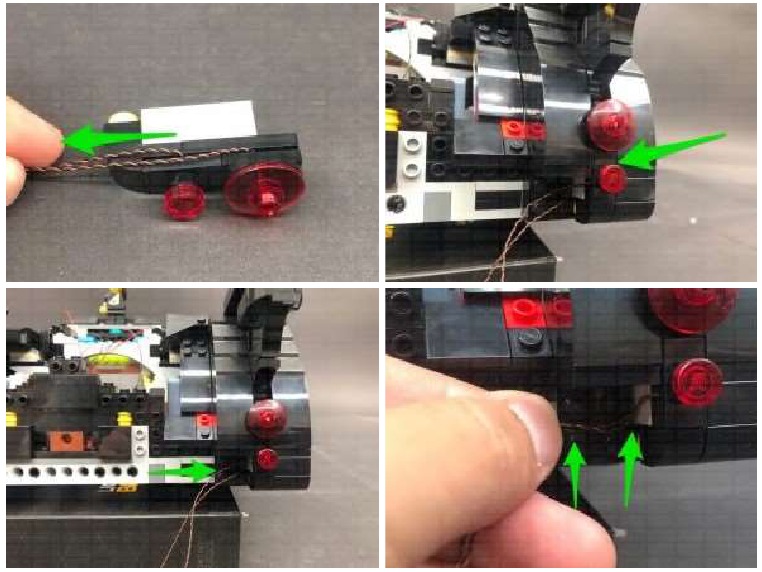

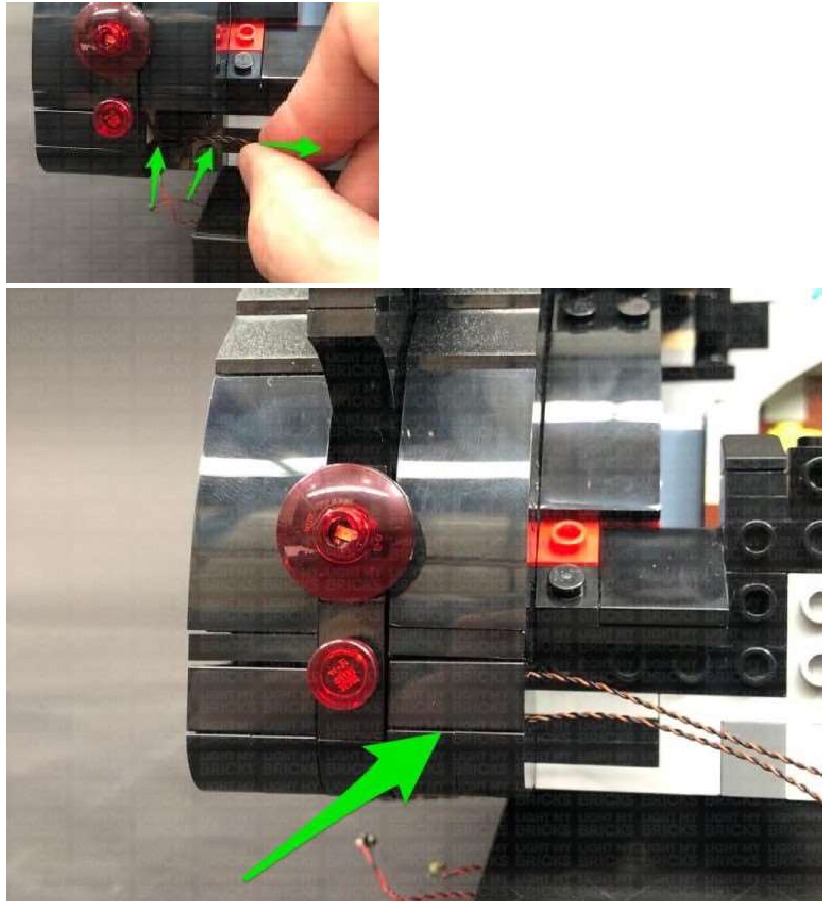

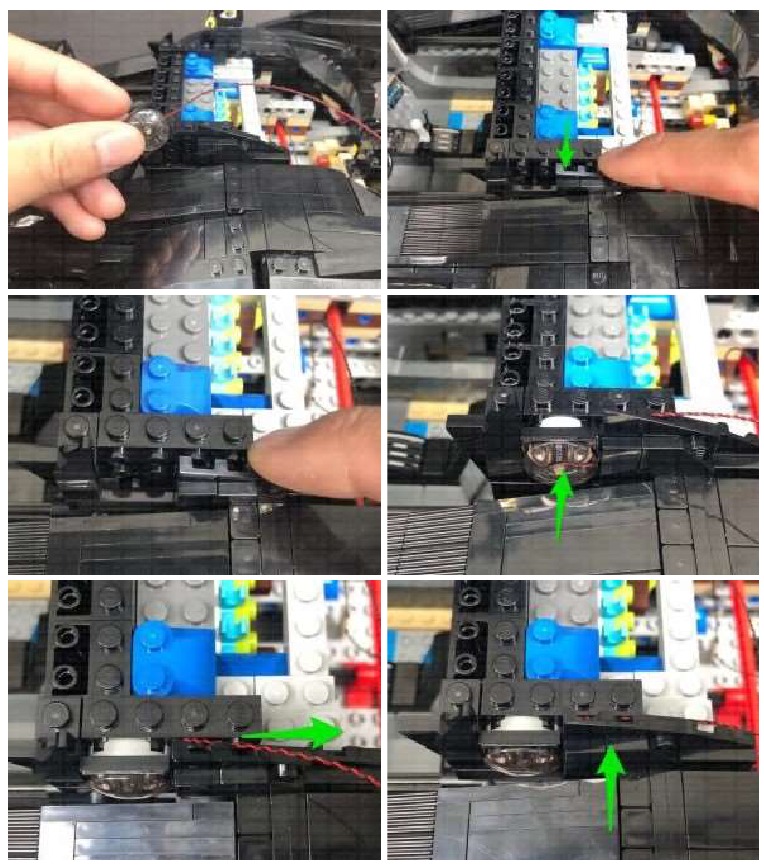

Doble ambos cables hacia abajo por el lado izquierdo de la luz trasera, luego vuelva a conectar esta sección a la parte posterior del Batmóvil. Asegúrese de que ambos cables estén doblados hacia abajo en la esquina y colocados entre los espárragos antes de volver a conectar la sección que quitamos anteriormente en la parte superior.

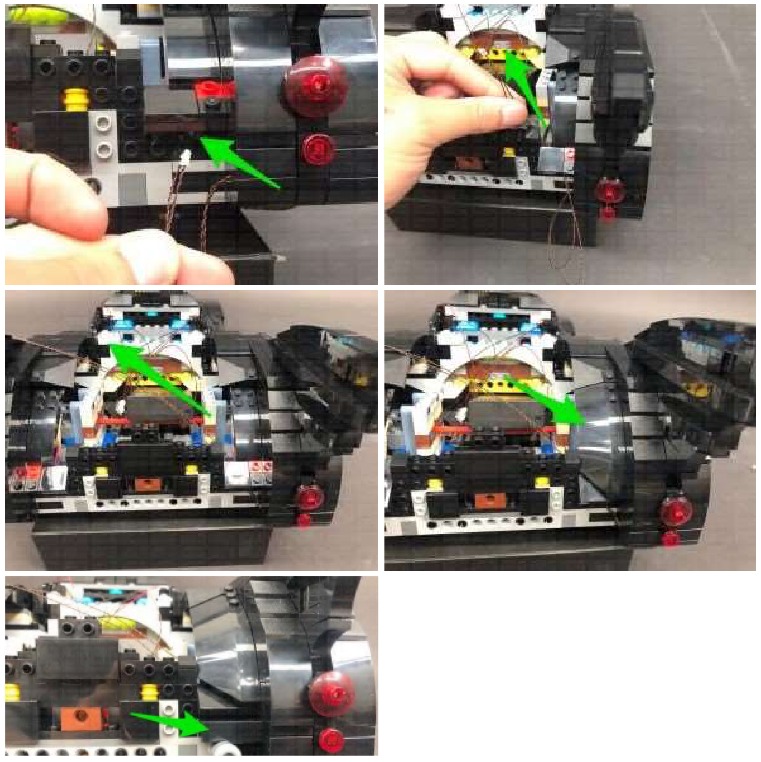

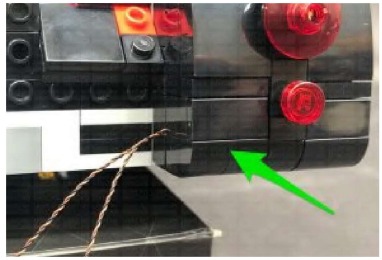

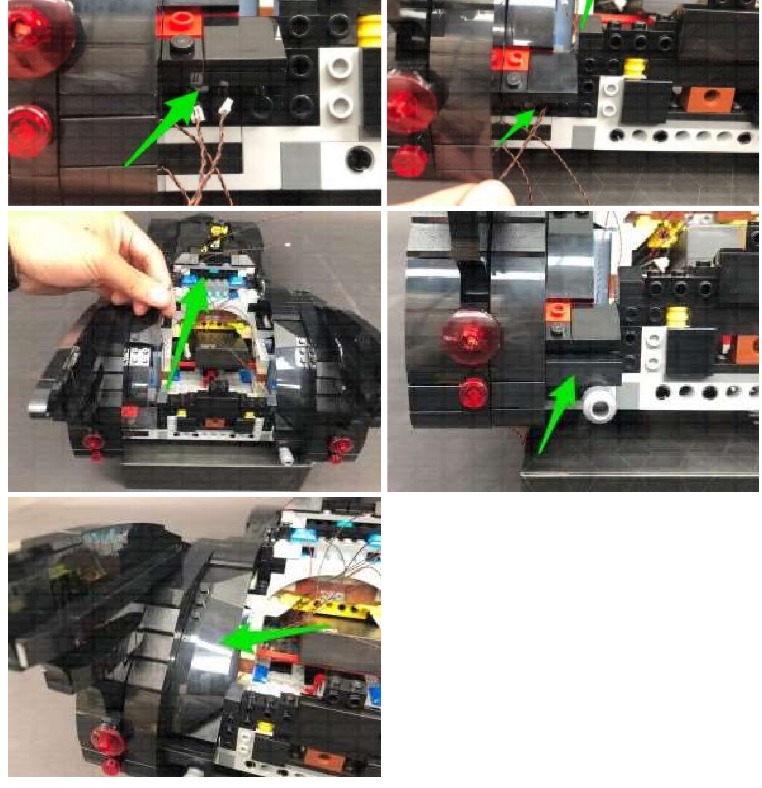

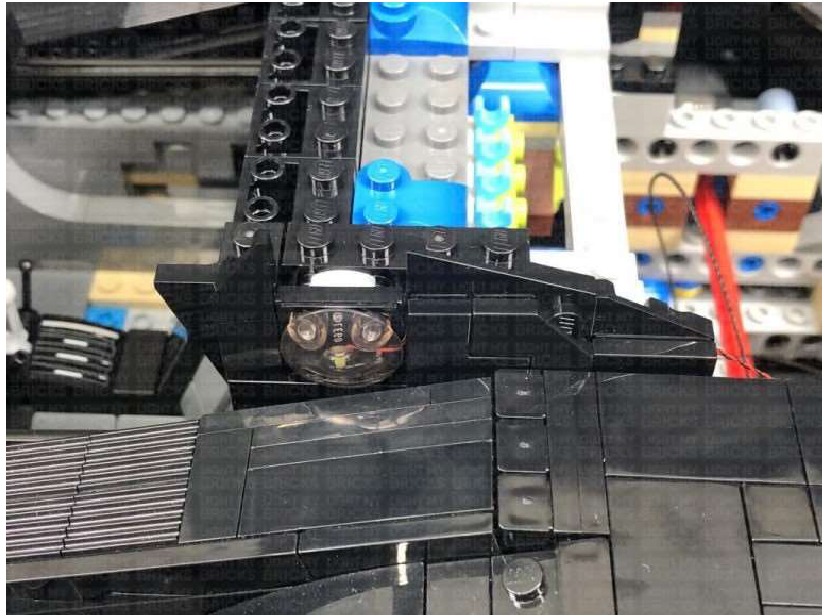

Pase ambos cables hacia arriba por la siguiente sección que conduce al interior del maletero, luego sáquelos por completo desde el interior. Vuelva a conectar las dos secciones que quitamos anteriormente en el lado derecho.

Repita los pasos 32 y 33 para instalar otras 2 luces bit rojas de 30 cm en la sección de la luz trasera izquierda, esta vez, colocando los cables hacia el lado derecho.



Doble los cables hacia abajo por el lado derecho de la luz trasera, luego vuelva a conectarla al lado izquierdo del vehículo. Asegúrese de colocar cuidadosamente los cables hacia abajo en la esquina antes de volver a conectar la sección que quitamos anteriormente en la parte superior.


Pase los cables al interior del maletero, luego vuelva a conectar las siguientes dos secciones al lado izquierdo.


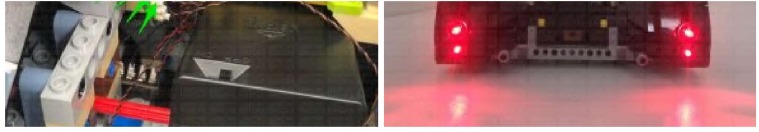

Conecte los cuatro cables de luz bit roja a la placa de expansión de 8 puertos en la parte trasera del vehículo, luego encienda el paquete de baterías para probar que todas las luces traseras funcionan correctamente.
Nota: Si tiene algún problema con las luces que no funcionan y sospecha que hay un problema con un componente, pruebe con un puerto diferente en la placa de expansión para verificar dónde se encuentra el fallo (con la luz o la placa de expansión o la placa de efectos). Para corregir cualquier problema con los puertos de la placa de expansión, consulte la sección que aborda los problemas de la placa de expansión en nuestra guía de solución de problemas en línea.

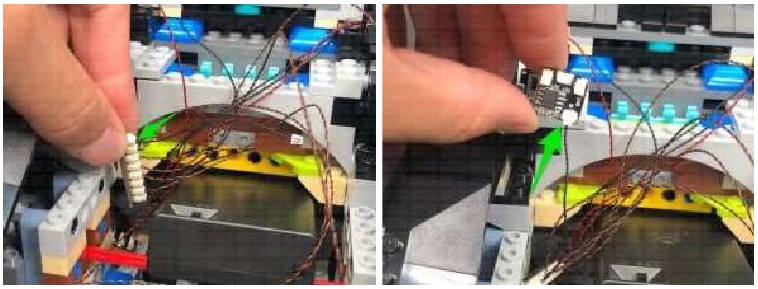

Tome un cable de conexión de 5 cm y conéctelo a un puerto libre en la placa de expansión de 8 puertos. Conecte el otro extremo del cable al puerto IN en la placa de efectos de parpadeo (FFX).

Tome un nuevo cable de conexión de 5 cm y conéctelo a uno de los puertos OUT en la placa de efectos de parpadeo, luego conecte el otro extremo del cable a la placa de expansión restante de 8 puertos en este kit.

Deslice el paquete de baterías AA hacia afuera desde la parte trasera del vehículo, luego ordene el cableado doblando y torciendo los cables de la luz trasera en un montón ordenado. Meta los cables amontonados debajo de la barra técnica roja, luego vuelva a deslizar el paquete de baterías AA asegurándose de que la nueva placa de expansión de 8 puertos de este paso siga siendo accesible.

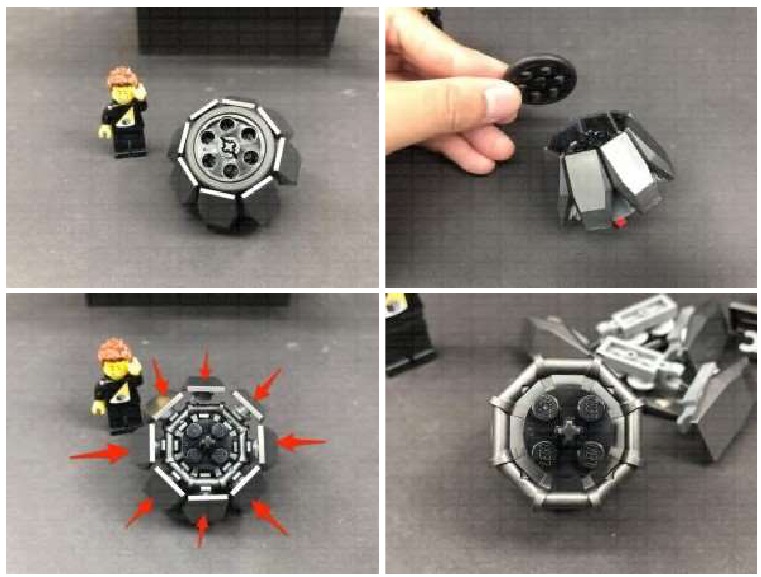

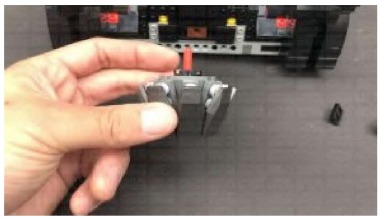

Tome la sección del jet y retire la rueda técnica superior, luego retire las 8 placas del exterior.

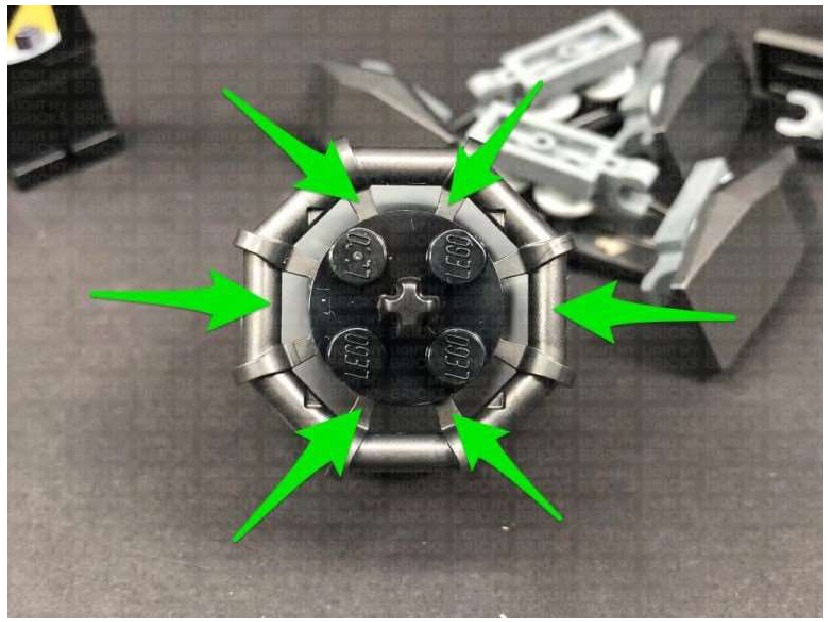

Vamos a pegar luces bit en las siguientes 6 posiciones. Tome nota de la siguiente imagen como referencia.

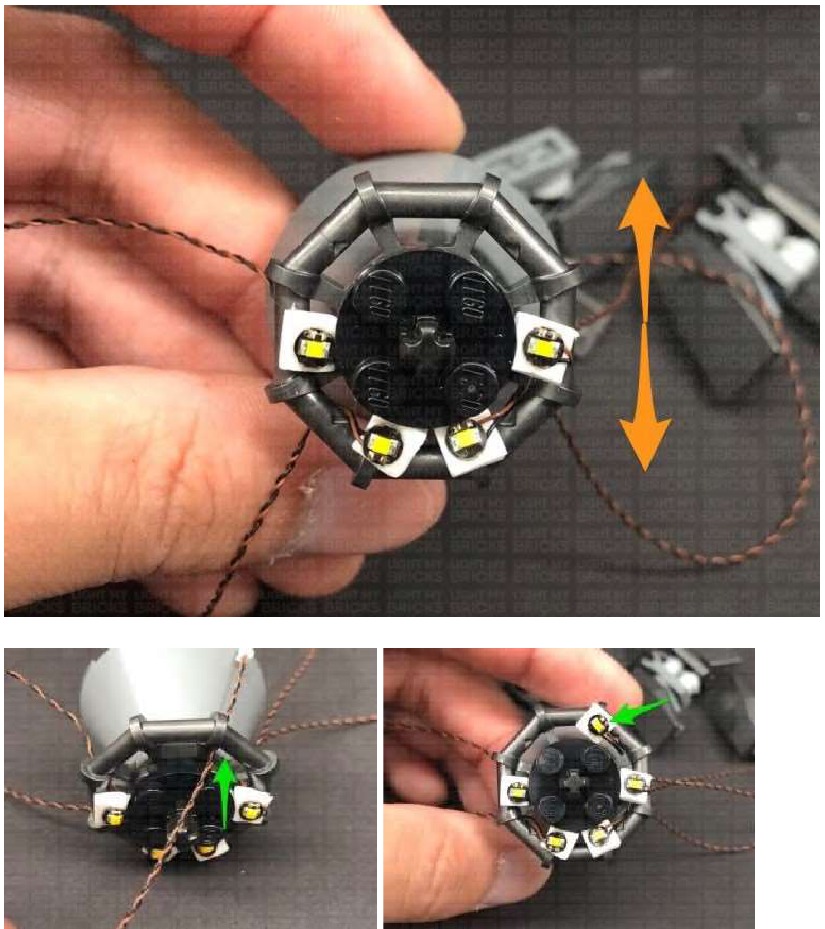

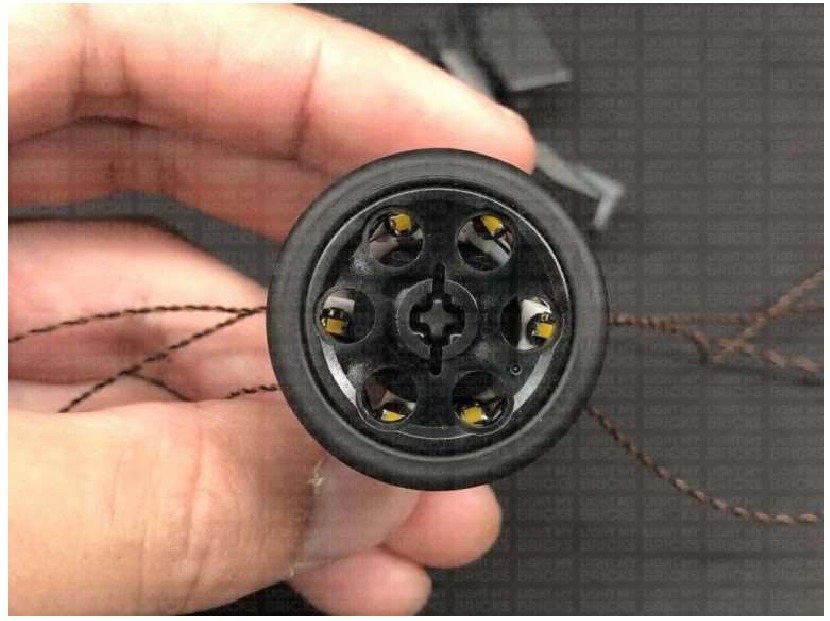

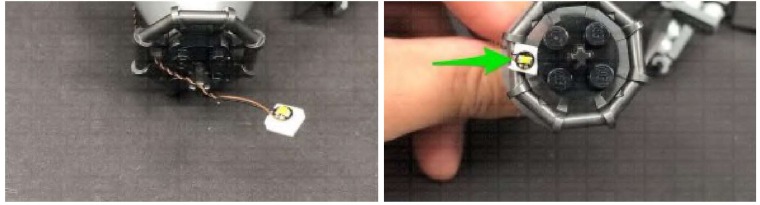

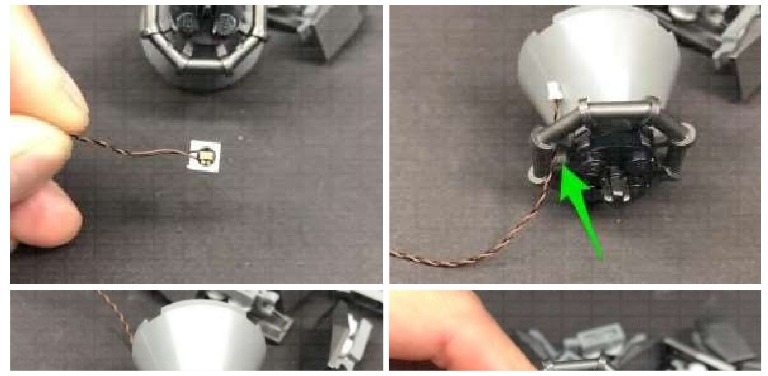

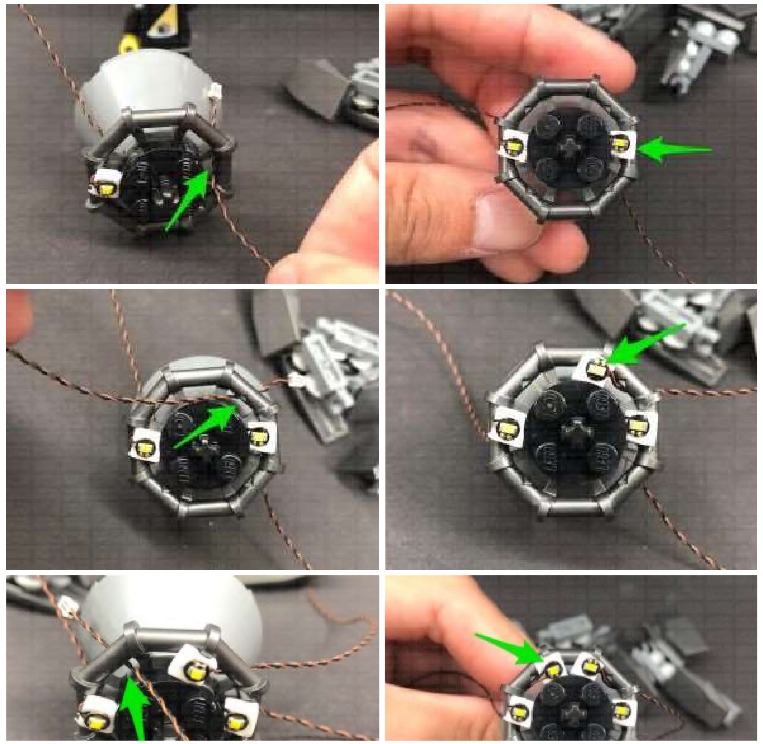

Tome una luz bit blanca de 15 cm y péguela a un cuadrado adhesivo. Pase el extremo del conector del cable por el siguiente espacio, luego pegue la luz bit en la primera ubicación como se muestra a continuación.

Utilizando el mismo método que en el paso anterior, instale otras 5 luces bit blancas de 15 cm en estas secciones del jet asegurándose de pegar las luces bit en las ubicaciones correctas como se muestra a continuación:

Dé la vuelta a esta sección y continúe.

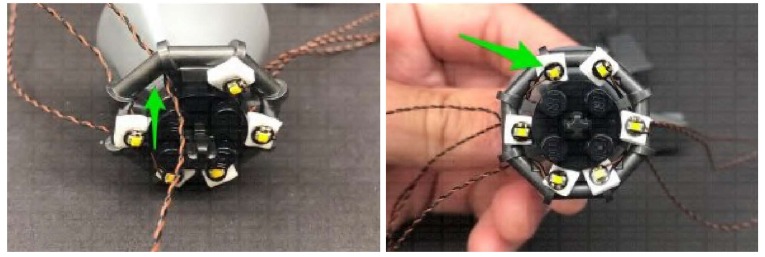

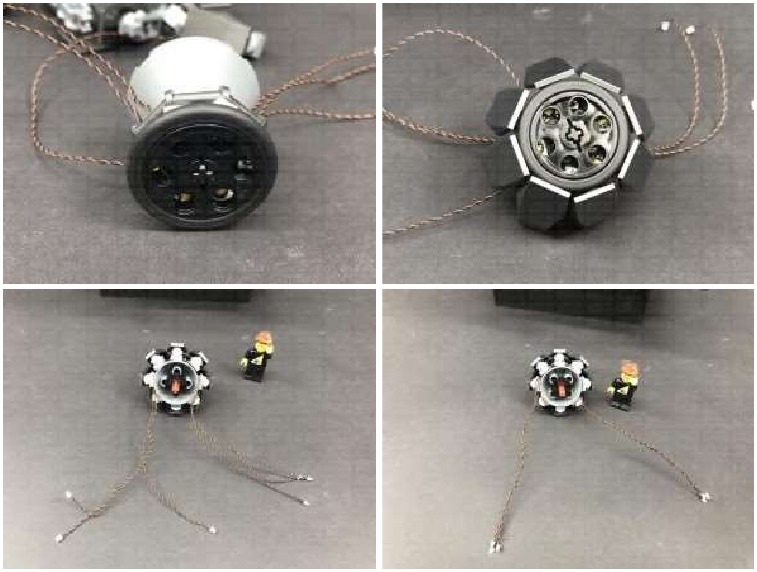

Vuelva a conectar la rueda técnica a la parte superior, asegurándose de que los orificios de la rueda estén alineados con el lugar donde están instaladas las Bit Lights debajo.

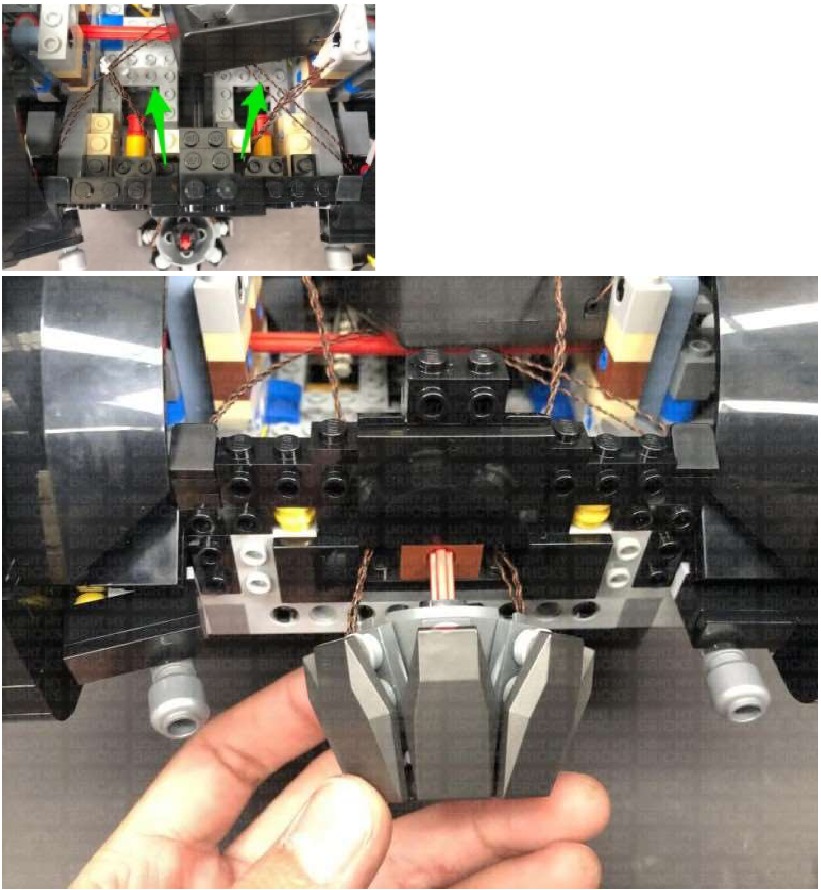

Vuelva a conectar las 8 placas al exterior de la sección del Jet, luego, desde la parte posterior, separe los cables en dos grupos. Gire o trence los cables como se muestra a continuación.

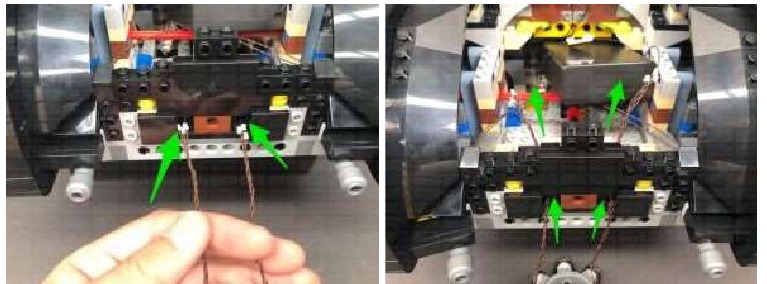

Pase los dos grupos de cables por los dos espacios siguientes y, a continuación, vuelva a conectar la sección del Jet, asegurándose de que los dos grupos de cables estén directamente a cada lado.

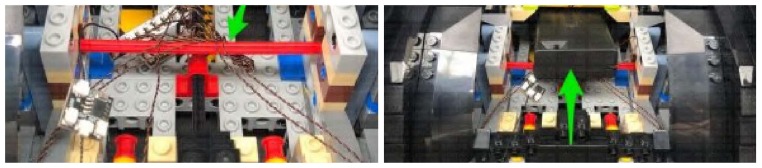

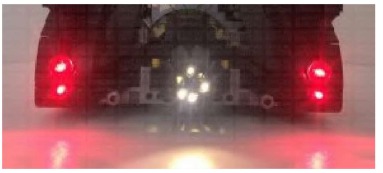

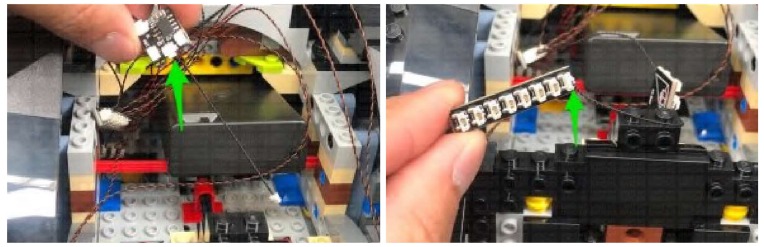

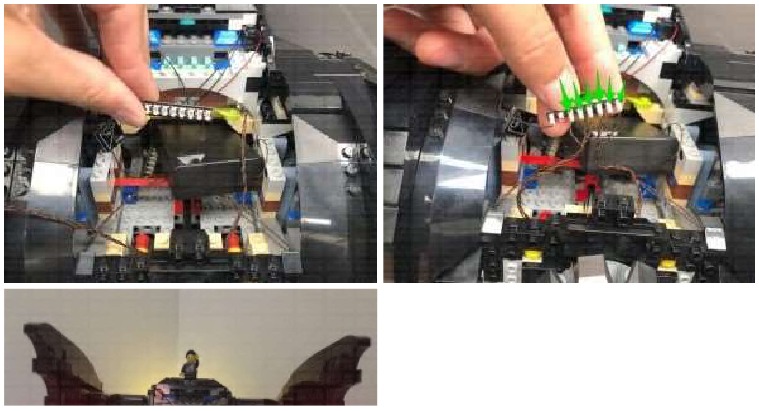

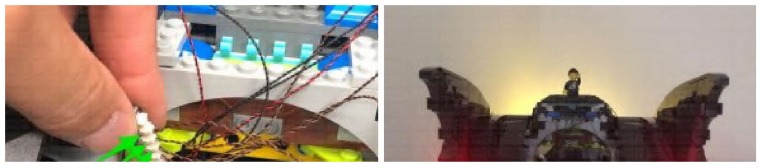

Conecte los seis cables a la 8-Port Expansion Board y, a continuación, encienda el AA Battery Pack para comprobar que las luces del jet funcionan y parpadean correctamente.
Compruebe que las ametralladoras aún se pueden subir y bajar girando la sección del Jet. Si tiene algún problema, compruebe que los dos grupos de cables de las luces de bit del jet están bien separados e instalados exactamente como se muestra en los pasos anteriores.

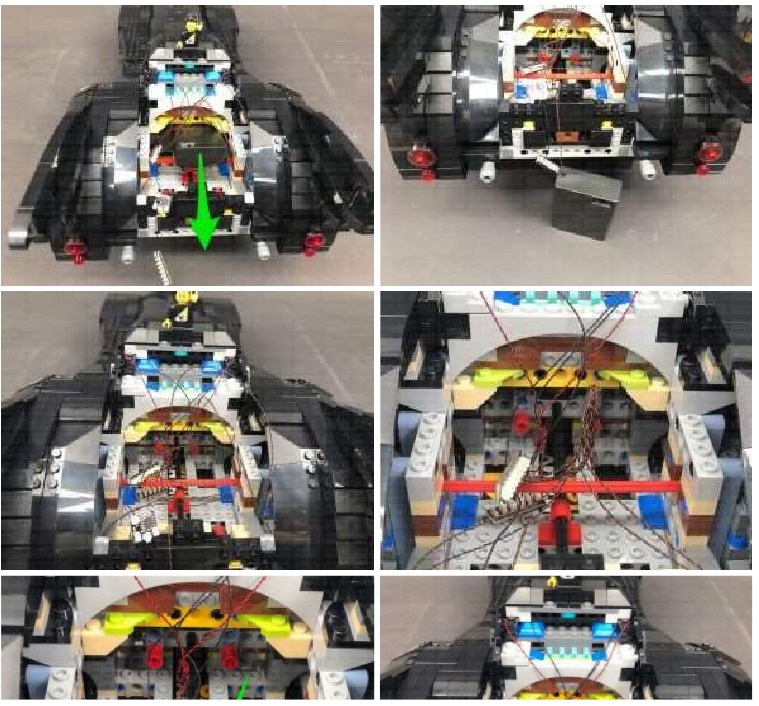

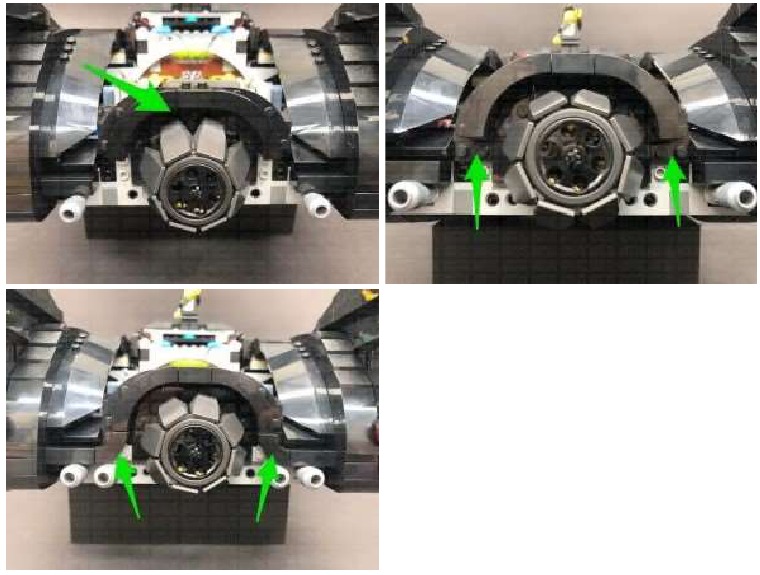

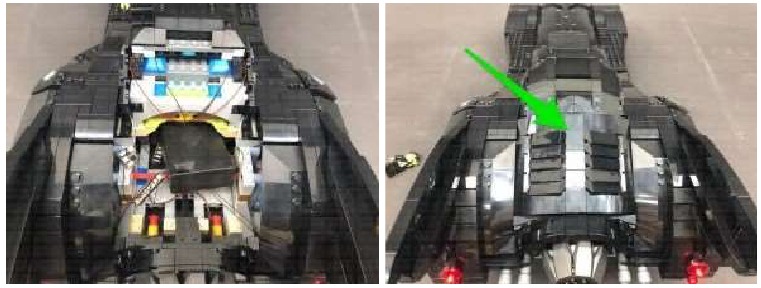

Vuelva a conectar todas las secciones que rodean la parte posterior del vehículo.

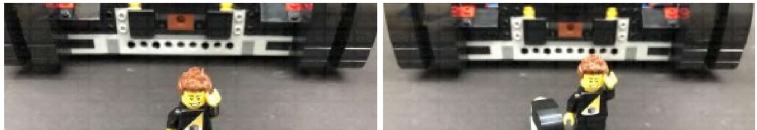

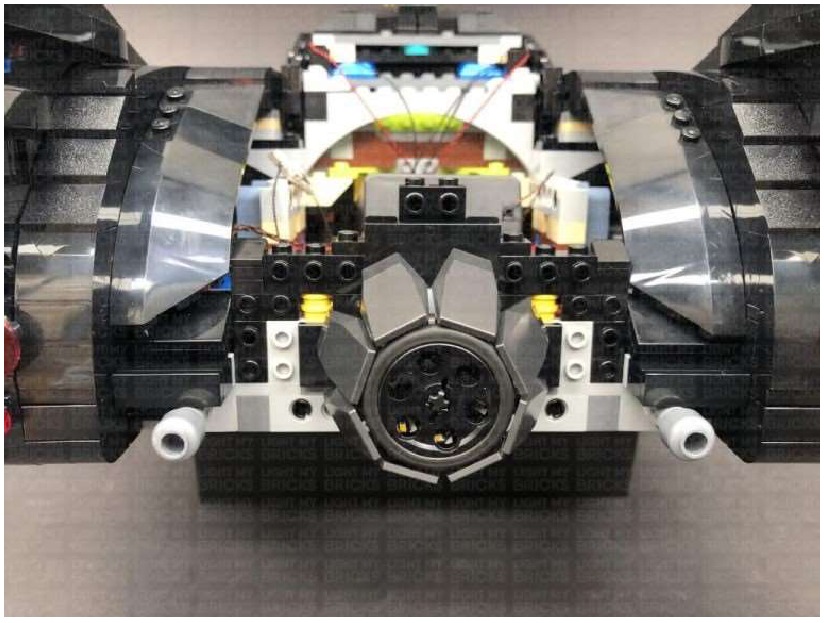

Para acceder a la batería, simplemente retire la parte posterior.

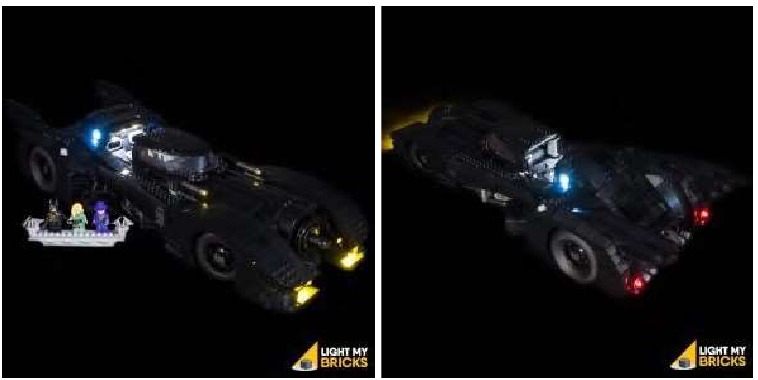

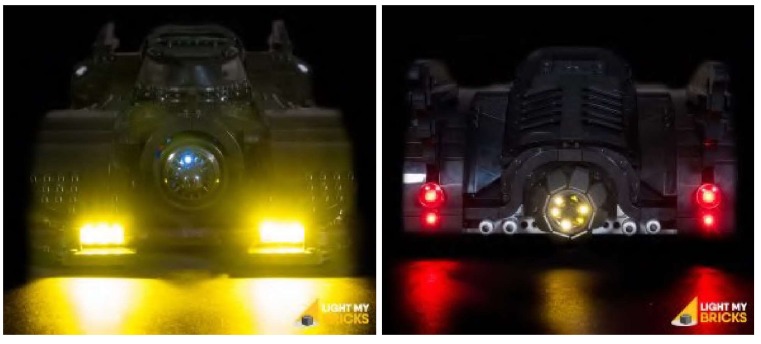

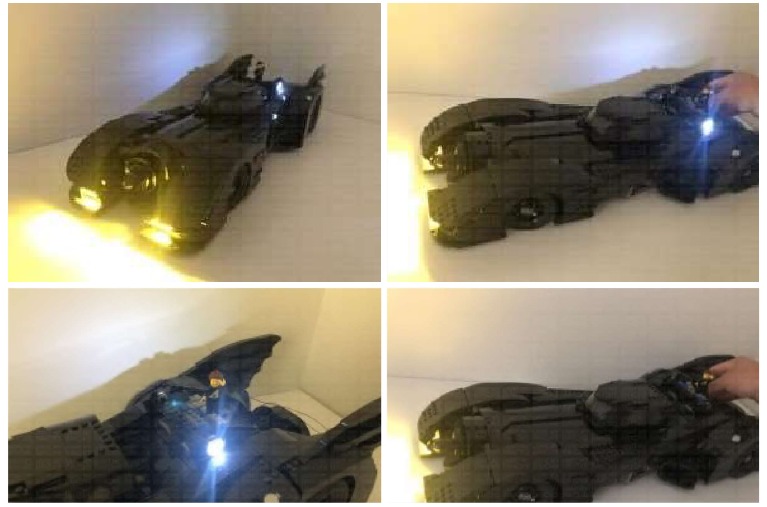

Esto completa finalmente la instalación del kit de luces Light My Bricks Star Wars 1989 Batmobile. ¡Le agradecemos que haya adquirido este producto y esperamos que lo DISFRUTE!
