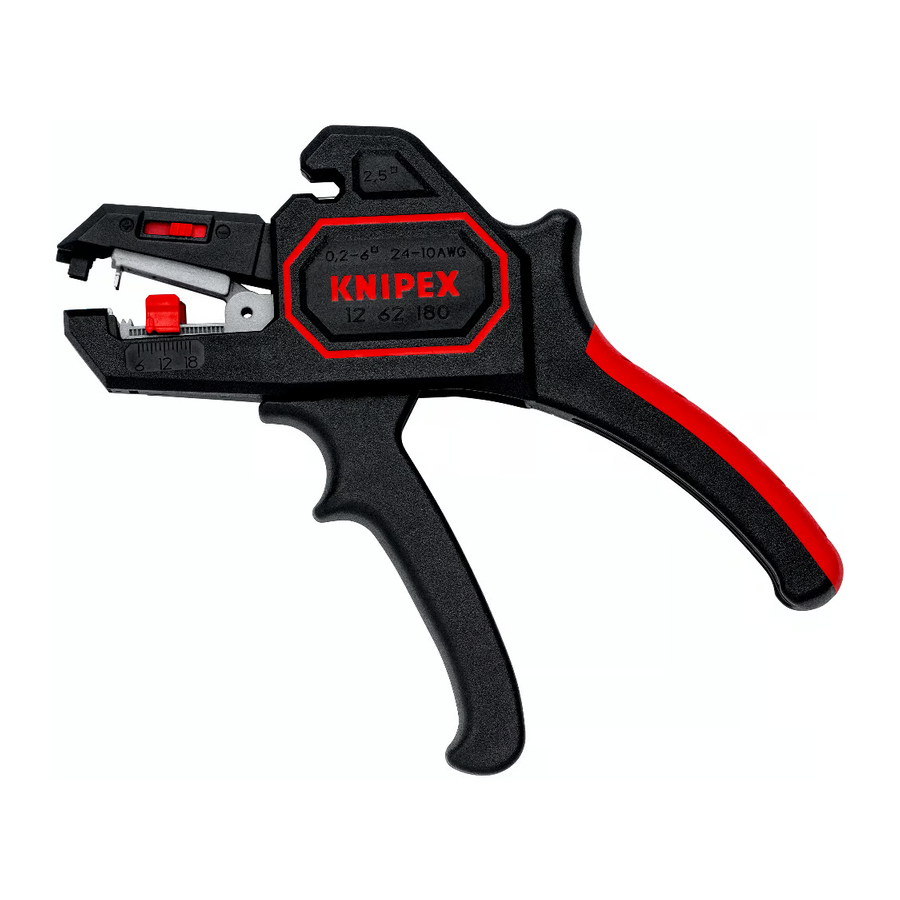

Manual KNIPEX 12 62 180

Generalidades

Notas sobre las instrucciones de uso

Estas instrucciones de uso están diseñadas para que pueda utilizar su herramienta de forma segura y eficaz.
La herramienta solo debe utilizarse si está en perfecto estado técnico.
Como consecuencia de los avances técnicos, las ilustraciones y descripciones contenidas en estas instrucciones de uso pueden diferir ligeramente de la herramienta realmente suministrada.
No aceptamos ninguna responsabilidad por los daños causados por no observar estas instrucciones de uso.

Símbolos utilizados

Todas las instrucciones de seguridad en estas instrucciones de uso se indican mediante los símbolos correspondientes. Las palabras de advertencia al principio de cada instrucción de seguridad expresan el alcance del peligro.

Fuente de riesgo de nivel 1
Esta combinación de símbolo y palabra de advertencia indica una situación de peligro inminente que provocará la muerte o lesiones graves si no se evita.

Fuente de riesgo de nivel 2
Esta combinación de símbolo y palabra de advertencia indica una situación posiblemente peligrosa que puede provocar la muerte o lesiones graves si no se evita.

Fuente de riesgo de nivel 3
Esta combinación de símbolo y palabra de advertencia representa información importante que ayuda a prevenir daños a la propiedad o al medio ambiente.

Seguridad

Uso previsto

La herramienta está destinada a los siguientes usos:

• Decapado de conductores de un solo hilo, de varios hilos y de hilo fino de 0,03 a 10 mm² / AWG 32 – 7
• Corte de conductores de cobre y aluminio de hasta máx. 10 mm² (de varios hilos) y 6 mm² (de un solo hilo)

La herramienta no debe utilizarse para las siguientes aplicaciones:

• Corte de acero

Cualquier uso que exceda el propósito previsto o cualquier modificación no autorizada se considerará inapropiado. El operador será responsable de los daños resultantes del uso indebido.
El uso previsto también incluye la adhesión a estas instrucciones de uso. Deben leerse en su totalidad antes de su uso.

¡Peligro por hojas afiladas!
El manejo de hojas afiladas es peligroso. Por esta razón, asegúrese de manipular sus herramientas con cuidado al trabajar.

Diseño y función

Diseño

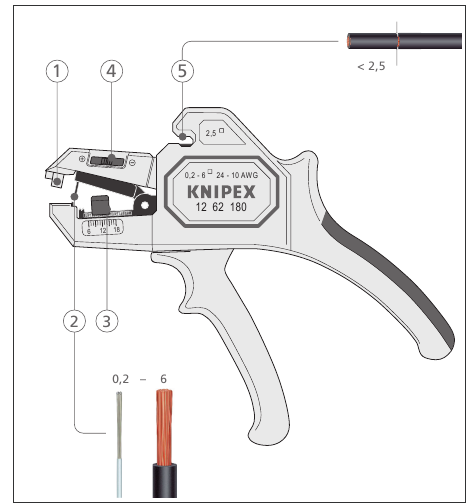

Diseño de la herramienta de decapado

1. Soporte para cables / conductores
2. Cuchillas para el decapado de cables
3. Tope de alimentación ajustable (de 4,0 a 18,0 mm)
4. Ajuste fino de la profundidad de la cuchilla para materiales especiales o requisitos de temperatura
5. Cortacables para conductores de cobre y aluminio de hilo fino (máx. 2,5 mm²)

Función

Los conductores sólidos, trenzados y de hilo fino se acortan y se pelan con el pelacables automático.

Funcionamiento

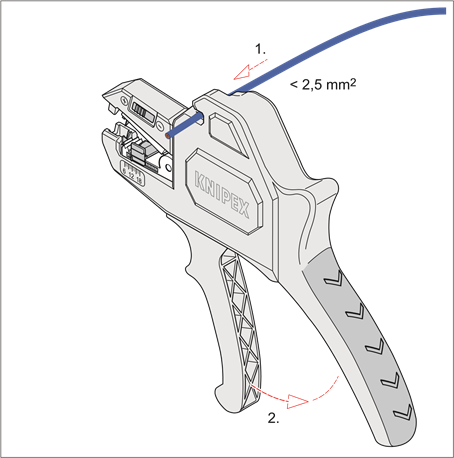

Corte de cables

Recortar cable

1. Inserte el extremo del cable a cortar entre las dos cuchillas del cortacables.
2. Presione firmemente las dos empuñaduras.

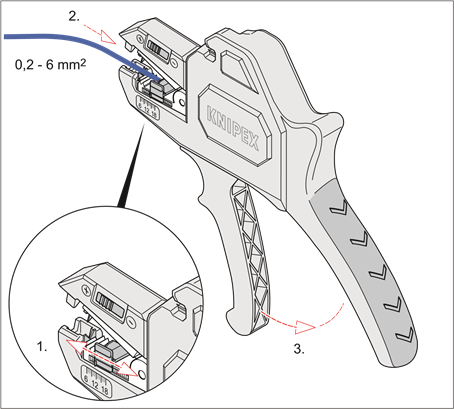

Decapado de cables (con conductores de un solo hilo, de varios hilos y de hilo fino)

• Ajuste el tope de longitud al tamaño requerido (de 4 a 18 mm).
• Inserte el extremo del cable en el soporte.
• Presione firmemente las dos empuñaduras.
  Decapado de conductores individuales

• Saque el cable pelado del soporte.

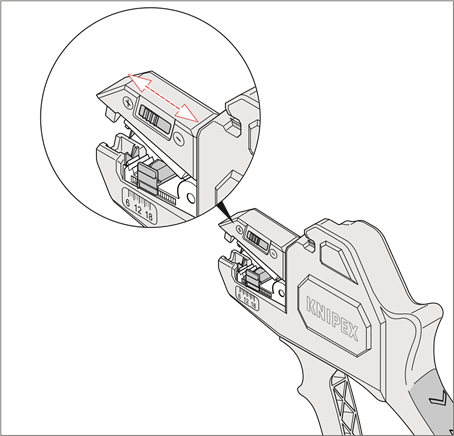

  Con materiales especiales o condiciones de temperatura, puede ser necesario reajustar la profundidad de corte.
• Para ello, deslice el control deslizante de ajuste fino hacia la izquierda (dirección "+")
  Reajuste de la profundidad de corte


Mantenimiento

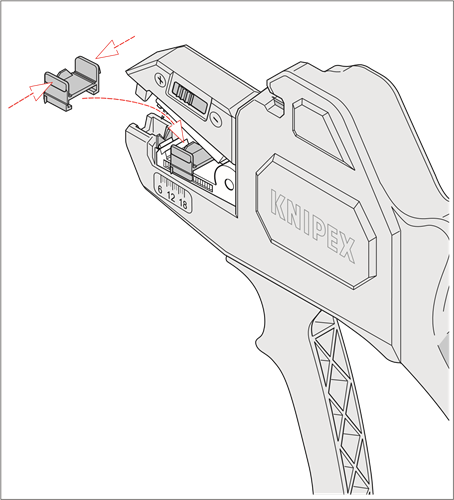

Cambio del tope de alimentación

Sustitución del tope de alimentación

1. Presione ligeramente el tope de alimentación y tire de él para sacarlo de la guía.
2. Coloque el nuevo tope de longitud en la guía y presiónelo suavemente hasta que encaje en su lugar.
3. Compruebe si el tope de alimentación se puede mover.

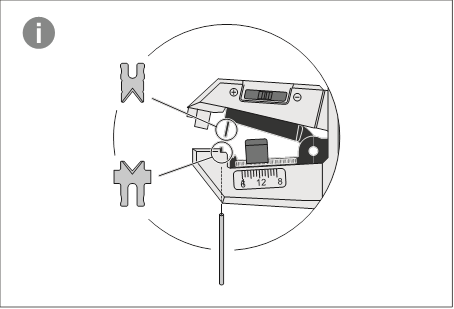

Sustitución de las cuchillas

Información de instalación

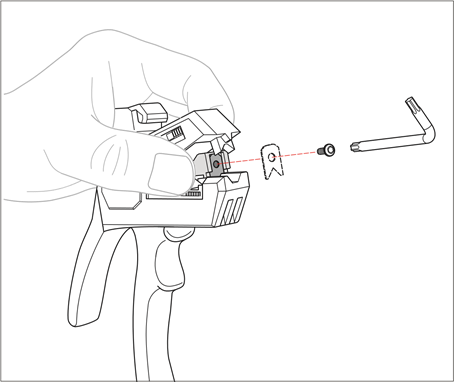

Cambio de la cuchilla superior (versión de cuchilla atornillada)

1. Presione la parte superior de la unidad de cuchilla para acceder al tornillo en la parte delantera de la cuchilla superior. Si es necesario, utilice un destornillador pequeño para presionar la parte superior de la unidad de cuchilla.
2. Afloje el tornillo y retire la cuchilla desgastada.
   Retirar la cuchilla superior (versión de cuchilla atornillada)

3. Coloque la nueva cuchilla en el mismo lugar y apriete el tornillo.
   Nota: Preste atención a la posición correcta. Los bordes de corte de la cuchilla deben apuntar hacia adentro (hacia la herramienta).

Cambio de la cuchilla superior (versión de cuchilla a presión)

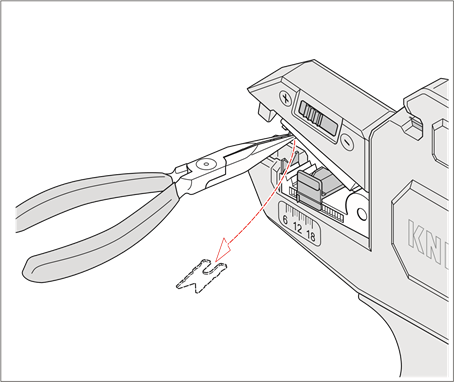

1. Utilice unos alicates pequeños de punta plana para extraer la cuchilla superior.
   Retirar la cuchilla superior (versión de cuchilla a presión)

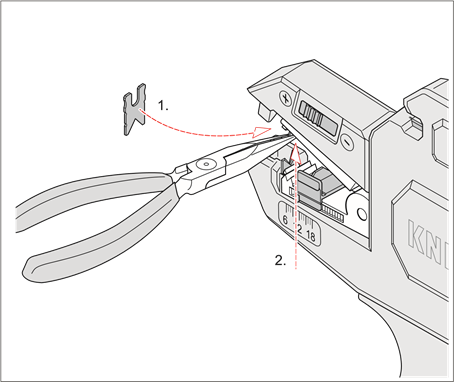

2. Utilice los alicates de punta plana para introducir la nueva cuchilla en la misma posición. Si es necesario, presione un poco con los alicates.
   Nota: Preste atención a la posición correcta. Los bordes de corte de la cuchilla deben apuntar hacia adentro (hacia la herramienta).
   Instalación de la cuchilla superior (versión de cuchilla a presión)

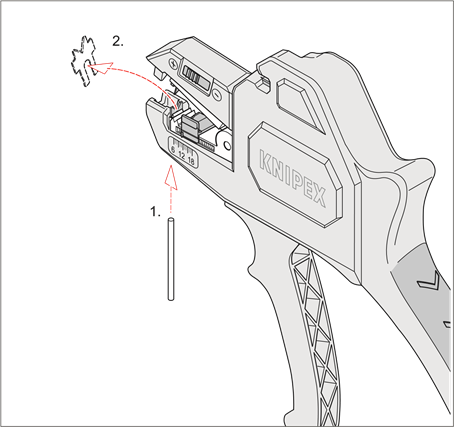

Sustitución de la cuchilla inferior

1. Utilice la clavija metálica suministrada para deslizar la cuchilla inferior hacia afuera desde abajo.
   Retire la cuchilla inferior

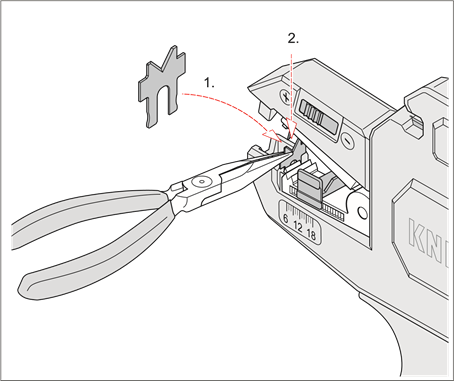

2. Utilice los alicates de punta plana para introducir la nueva cuchilla en la misma posición desde arriba. Si es necesario, presione un poco con los alicates.
   Nota: Preste atención a la posición correcta. Los bordes de corte de la cuchilla deben apuntar hacia afuera (lejos de la herramienta).
   Instalación de la cuchilla inferior

3. Deseche las cuchillas usadas correctamente.
4. Compruebe que el pelacables funciona correctamente decapando un cable.

Datos técnicos
