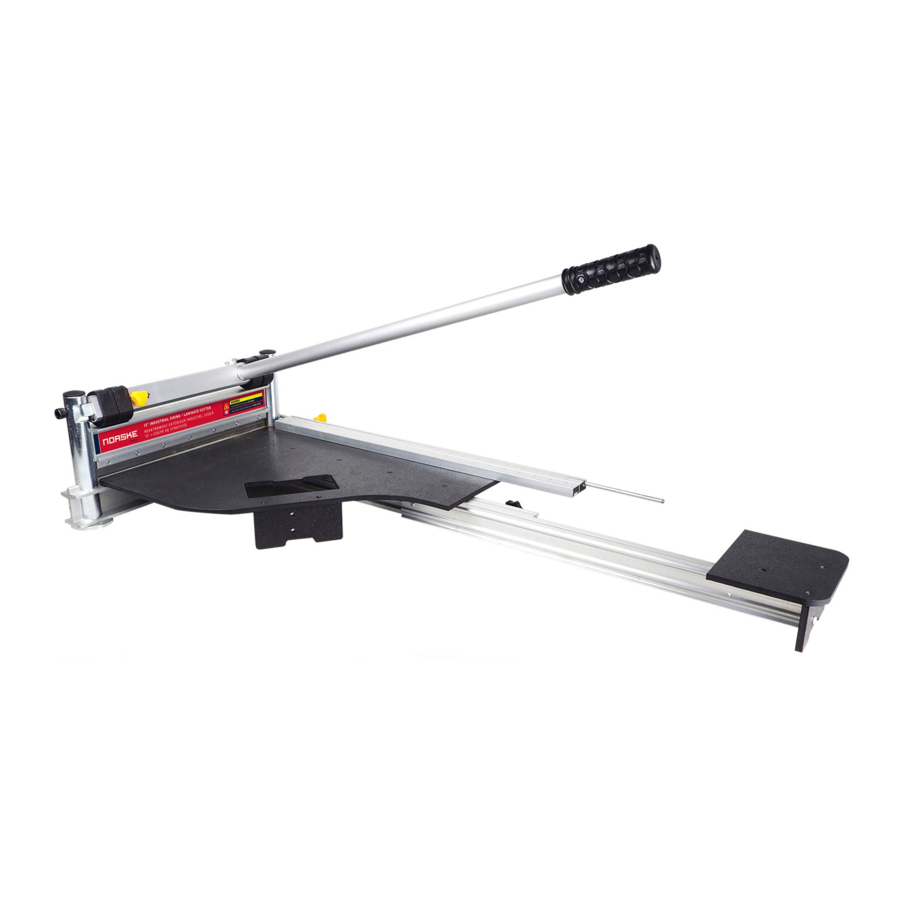

Manual de NORSKE NMAP004

NORMAS DE SEGURIDAD

CUCHILLA MUY AFILADA


EL INCUMPLIMIENTO DE ESTAS NORMAS PUEDE PROVOCAR LESIONES GRAVES. EL USO DE ESTA MÁQUINA CON RESPETO Y PRECAUCIÓN REDUCIRÁ CONSIDERABLEMENTE LA POSIBILIDAD DE LESIONES PERSONALES.

LEA Y COMPRENDA ESTE MANUAL ANTES DE UTILIZARLA

1. Si no está completamente familiarizado con el funcionamiento de la cortadora de 13", obtenga asesoramiento de un instructor cualificado.
2. Manténgase alerta. No la utilice bajo los efectos de drogas, alcohol o medicamentos.
3. Utilice siempre protección ocular de seguridad aprobada con protectores laterales (ANSI Z87.1).
4. Mantenga el área de trabajo limpia y libre de residuos.
5. Mantenga a los niños y a las personas no autorizadas alejados de la cortadora de 13" y del área de trabajo.
6. Asegúrese de que la herramienta está segura. Utilícela solo sobre un sustrato firme o un soporte sólido.
7. Utilice la herramienta adecuada. No fuerce la cortadora de 13" ni la utilice para un trabajo para el que no fue diseñada; utilícela solo con materiales aprobados.
8. Mantenga la cuchilla afilada. Una cuchilla desafilada no funcionará correctamente.
9. Mantenga siempre las manos alejadas de la cuchilla mientras la utiliza o la transporta.
10. No altere ni utilice incorrectamente esta herramienta. La cortadora de 13" está construida con precisión; las modificaciones no especificadas en este manual pueden provocar una situación peligrosa.
11. Cuide la cortadora de 13". Mantenga la cuchilla afilada y limpia. Siga las instrucciones para lubricar y cambiar los accesorios.
12. Utilice solo los accesorios recomendados. El uso de accesorios inadecuados puede causar peligros o lesiones.
13. Nunca deje la cortadora de 13" desatendida. Asegure el mango con la cadena de bloqueo cuando no esté en uso.
14.
    El polvo generado al cortar ciertos productos de madera, fibra de madera y/o PVC puede ser perjudicial para su salud.

PREPARACIÓN

MONTAJE

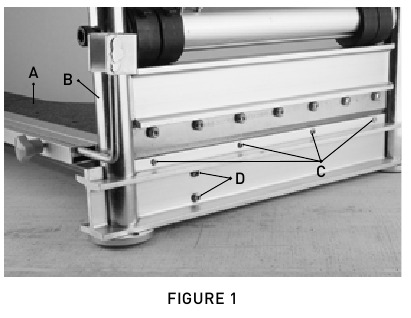

Monte el conjunto de la mesa (Fig. 1-A)
Fig. 1 al conjunto de la cuchilla (Fig. 1-B) utilizando 4 tornillos pequeños de cabeza Phillips (Fig. 1-C) para asegurar la parte superior de la mesa. Utilice dos tornillos de cabeza plana más grandes (Fig. 1-D) para asegurar el refuerzo de la mesa.

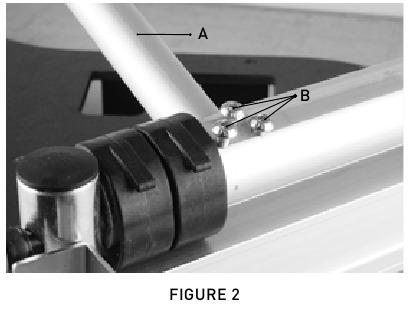

Monte el mango (Fig. 2-A) en la parte superior del conjunto de la cuchilla. Primero, afloje los tres tornillos de fijación (Fig. 2-B) con una llave hexagonal.
Inserte el eje del mango en el orificio cilíndrico; una vez que esté correctamente alineado e insertado, apriete los 3 tornillos de fijación para asegurar el mango en su lugar.

PREPARACIÓN PARA EL FUNCIONAMIENTO

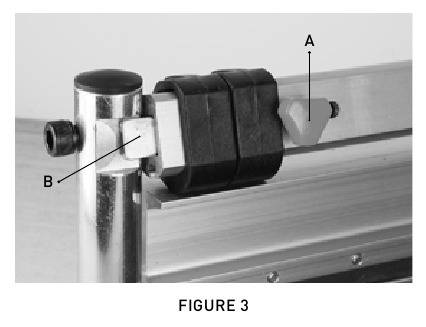

La cortadora de pisos laminados se envía con el conjunto de la cuchilla en la posición baja y bloqueada. Esta característica de seguridad garantiza que el borde de corte de la cuchilla no esté expuesto durante el transporte o el almacenamiento. Para desbloquear el conjunto de la cuchilla, afloje la perilla de bloqueo de seguridad (Fig. 3-A), presione el mango y luego deslice la perilla de bloqueo hacia la derecha para desconectar el bloqueo (Fig. 3-B).

Asegure el mango en la posición baja y vuelva a activar el bloqueo de seguridad antes de guardar, transportar o trasladar su cortadora de pisos laminados.

CUCHILLA MUY AFILADA

CORTE

CORTE

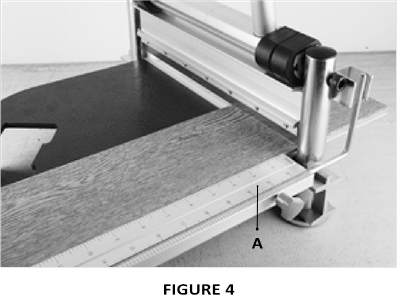

Inserte el material entre la cuchilla de corte y la base, al ras con la guía de aluminio (Fig. 4-A) y sostenga el material con el pie, luego empuje el mango hacia abajo para completar un corte.

Mantenga el control del mango. No permita que el mango se golpee hacia atrás después de hacer el corte.

CORTES REPETIDOS

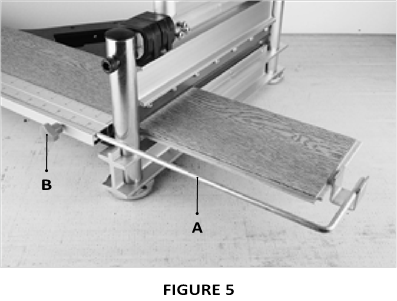

La cortadora de pisos laminados está equipada con un medidor ajustable (Fig. 5-A) para un corte repetitivo rápido. Afloje la perilla (Fig. 5-B) y deslice el medidor a la longitud de corte deseada; apriete la perilla para bloquear el medidor en su lugar.
Inserte el material entre la cuchilla de corte y la base, al ras con la guía de aluminio; y apriete al medidor. Sostenga el material con el pie, luego empuje el mango hacia abajo para completar un corte.

Mantenga el control del mango. No permita que el mango se golpee hacia atrás después de hacer el corte.

CORTE EN ÁNGULO

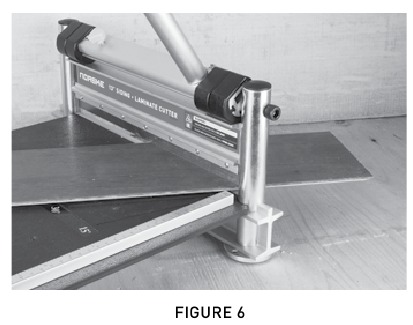

Inserte el material entre la cuchilla de corte y la base. Utilizando las marcas en la parte superior de la mesa (15*/22.5*/30*/45*), alinee la tabla con la línea apropiada para obtener el ángulo deseado (Fig. 6). Sostenga el material en su lugar con el pie, luego empuje el mango hacia abajo para completar el corte.

Mantenga el control del mango. No permita que el mango se golpee hacia atrás después de hacer el corte.

No ponga los dedos contra el borde afilado de la cuchilla en ningún momento.

CUCHILLA MUY AFILADA

AJUSTE DE LA EXTENSIÓN DE LA MESA

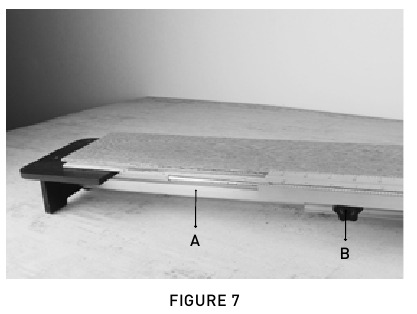

La cortadora de pisos laminados está equipada con una mesa de extensión deslizante (Fig. 7-A) para soportar tablas más largas
(41" de longitud de trabajo). Para ajustar, afloje la perilla (Fig. 7-B) y extienda la mesa a la longitud deseada, luego apriete la perilla para bloquearla en su lugar.
Inserte el material entre la cuchilla de corte y la base, al ras con la guía de aluminio; Sostenga el material con el pie, luego empuje el mango hacia abajo para completar un corte.

Mantenga el control del mango. No permita que el mango se golpee hacia atrás después de hacer el corte.

AJUSTE DE LA CUCHILLA

AJUSTE DE LA CUCHILLA

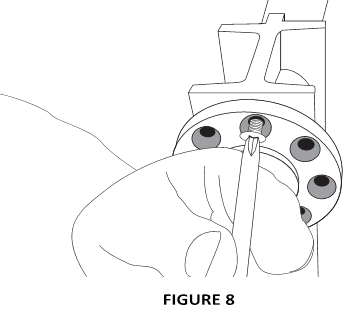

1. Desenrosque y retire los tornillos de la placa de ajuste(Fig. 8).

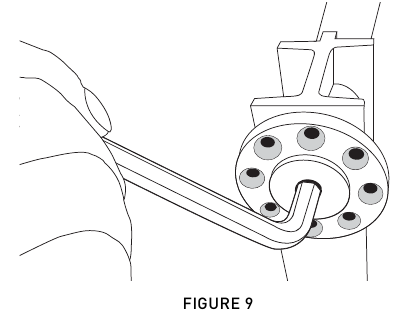

2. Apriete ambas placas de ajuste 1 o 2 orificios (Fig. 9).
   NOTA: El paso en cada tornillo de elevación es de 0,125 mm. El ajuste en ambas placas debe ser el mismo.
   ¡ATENCIÓN! NO SE NECESITA NINGÚN AJUSTE EN TODAS LAS UNIDADES NUEVAS.


GUÍA DE CORTE
Su herramienta corta una amplia variedad de productos. Consulte esta guía de corte para ver los productos y grosores recomendados.

• Revestimiento de fibrocemento..................9,5 mm
• Suelos laminados y de vinilo...........15 mm
• Suelos de madera de ingeniería..........15 mm
• Baldosas y revestimientos de vinilo........................15 mm

CUCHILLA MUY AFILADA

MANTENIMIENTO

ASENTADO DE LA CUCHILLA (PIEDRA DE ASENTAR NO INCLUIDA)
Es muy importante eliminar las rebabas del borde plano de la cuchilla, el afilado de una cuchilla nueva debe realizarse después de los primeros 40-100 cortes, después de cada 100+ cortes y cuando la cuchilla se haya vuelto a afilar.

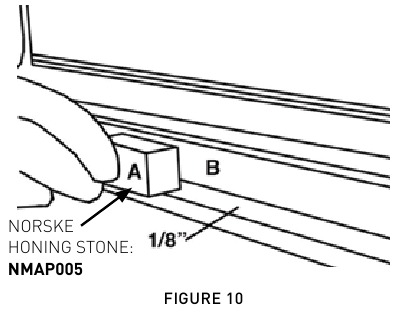

Con la cuchilla (Fig. 10-B) instalada y colocada aproximadamente a 1/8" por encima de la mesa, coloque el lado plano de su piedra de asentar (Fig. 10-A) contra el lado plano de la cuchilla. Mueva la piedra de asentar de un extremo a otro varias veces hasta que se hayan eliminado las rebabas.

AFILADO O SUSTITUCIÓN DE LA CUCHILLA
La cuchilla incluida se puede afilar. Solo se debe afilar el borde biselado de la cuchilla. El borde plano de la cuchilla debe permanecer plano. Recomendamos que esta operación la realice un profesional cualificado.

La cuchilla está muy afilada. Use guantes cuando manipule la cuchilla.

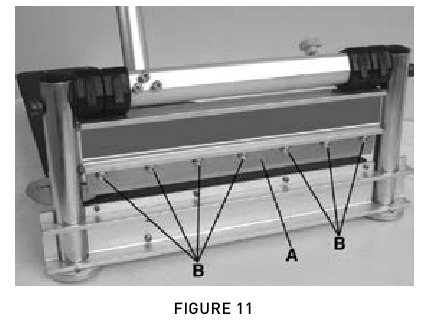

1. Para retirar la cuchilla (Fig. 11-A), retire los siete tornillos de cabeza Allen (Fig. 11-B) con la llave hexagonal suministrada. Retire con cuidado la cuchilla.

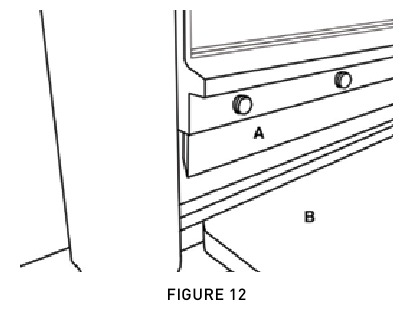

2. Una vez que la cuchilla se haya afilado o sustituido, se puede volver a instalar. Coloque la cuchilla (Fig. 12-1) con su borde plano mirando hacia la mesa (Fig. 12-B). Asegúrese de que la superficie de montaje y la cuchilla estén limpias, vuelva a instalar la cuchilla con los siete tornillos de cabeza Allen retirados anteriormente con la llave hexagonal suministrada.


CUCHILLA MUY AFILADA

LUBRICACIÓN
Para evitar la corrosión de la superficie, se recomienda aplicar una pequeña cantidad de aceite de máquina ligero en las partes deslizantes del cortador de laminado. La lubricación debe realizarse una vez cada dos meses o una vez al mes si se trabaja en condiciones sucias o polvorientas.

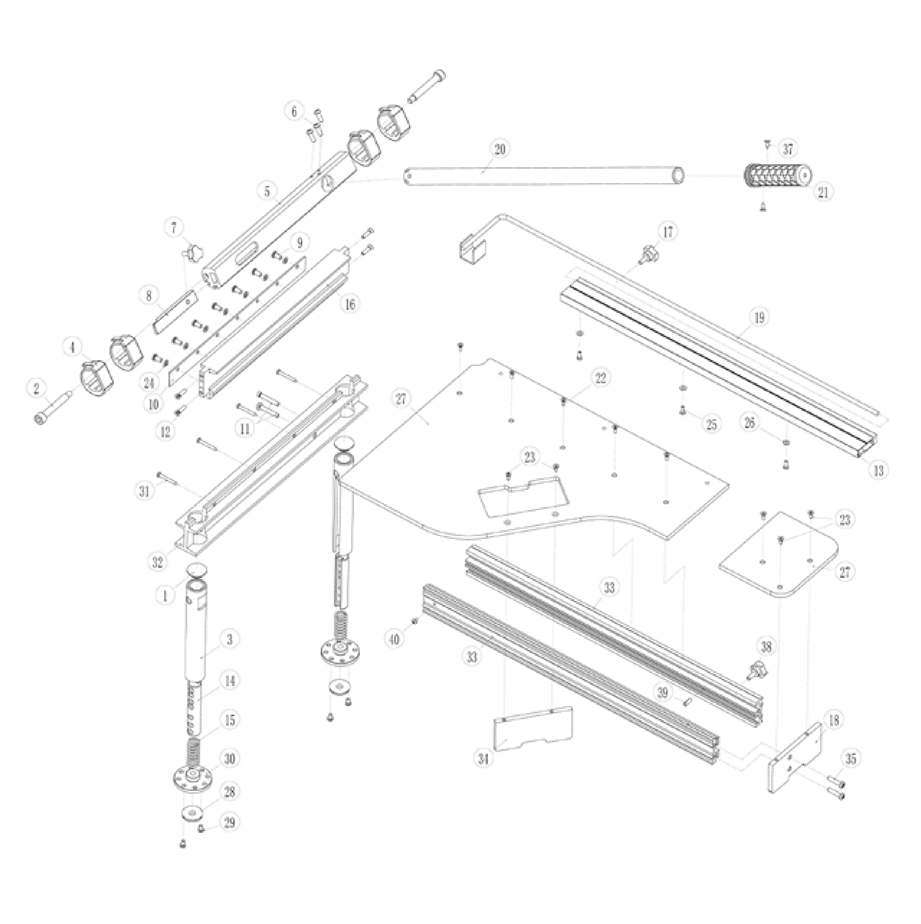

DIAGRAMA DE DESPIECE

CUCHILLA MUY AFILADA

LISTA DE PIEZAS
