Manual de Silverline 457050

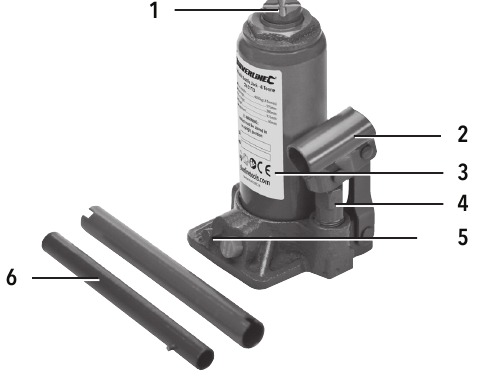

Familiarización con el producto

1. Sillín
2. Casquillo del mango
3. Cilindro de elevación
4. Cilindro de la bomba
5. Válvula de descarga
6. Mangos

Especificaciones

Como parte de nuestro desarrollo continuo de productos, las especificaciones de los productos Silverline pueden variar sin previo aviso.

Seguridad del gato

• No utilizar nunca para levantar personas o animales.
• Levantar solo de forma que se garantice que la carga sea estable y permanezca estable durante todo el proceso de elevación.
• Asegurarse de que el gato y la carga estén a la vista del operador durante cualquier operación de elevación.
• Utilizar solo sobre una superficie nivelada capaz de soportar la carga de elevación en la base del gato de botella. Utilizar con precaución sobre asfalto, ya que esta superficie puede hundirse bajo carga.
• Siempre que se levante cualquier objeto, la zona directamente debajo y alrededor de este debe considerarse muy peligrosa.
• No colocar nunca ninguna parte del cuerpo debajo de una carga levantada sin soporte.
• No dejar nunca una carga levantada sin soporte desatendida.
• No exceder la capacidad de elevación nominal, ni siquiera en una cantidad mínima.
• Si el equipo de elevación no puede levantar una carga, detenerse inmediatamente. Es posible que se haya excedido la capacidad o que el equipo requiera mantenimiento.
• Comprobar siempre el estado del equipo. Los accesorios hidráulicos deben estar en buenas condiciones y sin fugas. Ninguna pieza debe mostrar daños o desgaste.
• Cualquier soporte adicional debe ser capaz de soportar el peso total del objeto que se va a levantar, junto con una capacidad adicional como medida de seguridad.
• No modificar ningún equipo de elevación. Cualquier intento de manipular este equipo invalidará su garantía y podría provocar lesiones graves a usted o a otras personas a su alrededor.
• Al levantar un vehículo en la carretera para cambiar una rueda, tomar las precauciones adecuadas para reducir los riesgos del tráfico (iluminación, señalización, etc.).
• Al levantar un vehículo, asegurarse de que todos los ocupantes hayan salido del vehículo.
• Utilizar solo los puntos de elevación especificados por el fabricante, asegurándose de que estén en buenas condiciones y no corroídos.
• El producto debe almacenarse en posición vertical.
• No exponer ni levantar materiales peligrosos como ácidos y disolventes.
• No utilizar en atmósferas explosivas.
• Si no está seguro de cómo utilizar este equipo de forma segura, NO LO UTILICE.

Uso previsto

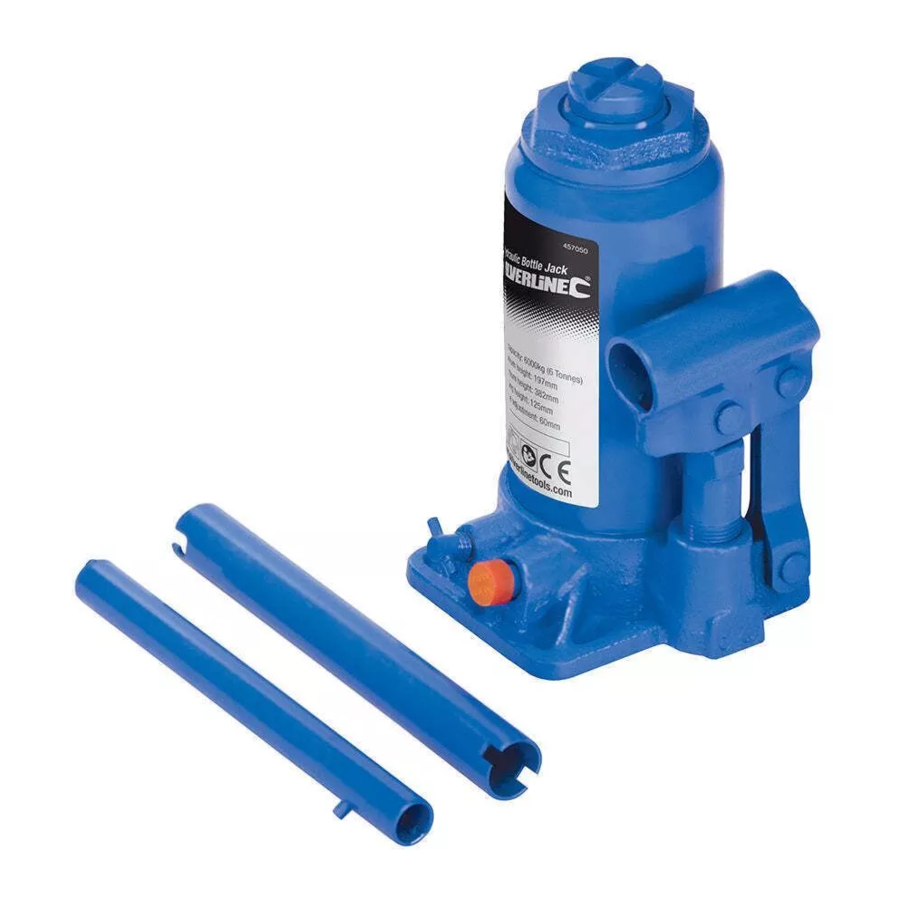

Gato hidráulico de botella con capacidad de 6 toneladas para levantar vehículos.
Nota: No apto para aplicaciones de manipulación de materiales. No está diseñado para uso comercial.

Este gato está diseñado para ser un dispositivo de elevación únicamente y debe utilizarse con soportes de carga adecuados.

Antes de usar

• Comprobar los niveles de aceite hidráulico (véase la sección Mantenimiento).
• Asegurarse de que la herramienta esté limpia, especialmente en los tornillos, el pistón, las juntas y el sillín (1).
• Asegurarse de que la zona de trabajo sea estable, esté libre de contaminantes resbaladizos y sea suficientemente sólida para que no se deforme cuando se levante la carga.
• Comprobar que la carga que se va a levantar está dentro de la capacidad del gato.

Inspección y examen
Deben llevarse a cabo inspecciones periódicas de acuerdo con los requisitos de seguridad locales y nacionales. Registrar los resultados de cada inspección y guardar los resultados de forma segura para consultarlos. En particular, debe prestarse atención a:

• Sillín (1) que se desliza o se arrastra hacia abajo
• Signos de daños en el cuerpo, los mangos (6) o la base, como grietas o deformaciones
• Signos de fuga de aceite hidráulico
• Signos de daños en el pistón, como marcas, arañazos o deformaciones
• Acción de elevación o descenso inusual, incluido el fallo de elevación o descenso
• Válvula de descarga (5) que no funciona
  Cualquiera de los puntos anteriores puede indicar daños en el gato. Los gatos dañados pueden ser extremadamente peligrosos si se utilizan. Si se sospecha que el gato está dañado, retirarlo del servicio y hacer que un técnico competente revise la herramienta. Esta lista no es exhaustiva y puede ser necesaria formación para la inspección adecuada de esta herramienta.

Funcionamiento

Nota: La información proporcionada aquí es mínima. Es posible que necesite información o formación adicional para utilizar esta herramienta para la aplicación prevista. Cuando utilice con vehículos, asegúrese de tener toda la información necesaria del fabricante.

Nunca trabaje ni coloque ninguna parte del cuerpo debajo de un objeto elevado sin utilizar dispositivos de soporte adecuados (por ejemplo, soportes de eje).

Antes del primer uso, puede ser necesario purgar/sangrar el aire del gato de botella. Véase la sección Mantenimiento.

Elevación

Aplicar el freno de mano y utilizar calzos para las ruedas según sea necesario al levantar vehículos.

1. Utilizando el extremo del mango (6), girar la válvula de descarga (5) completamente en el sentido de las agujas del reloj hasta su posición cerrada.
2. Colocar el gato de botella sobre una superficie firme, debajo del objeto que se va a levantar. Comprobar que el sillín (1) está alineado con un punto de elevación recomendado del objeto.
   Asegurarse de que el gato de botella se levanta verticalmente: no utilizar el gato de botella en ninguna otra dirección.
3. Girar el sillín en sentido contrario a las agujas del reloj hasta que entre en contacto con el punto de elevación.
4. El gato de botella ya está listo para levantar. Comprobar de nuevo que el objeto que se va a levantar es estable y seguro, y que la carga está centralizada.
5. Encajar los mangos (6) e insertarlos en el casquillo del mango (2). Bombear el mango hacia arriba y hacia abajo para elevar la carga.
6. Cuando el objeto se haya elevado a la altura requerida, colocar soportes (por ejemplo, soportes de eje) y bajar la carga a una posición segura.

Descenso

1. Levantar el objeto de los soportes, siguiendo el procedimiento de elevación anterior.
2. Retirar el mango del casquillo del mango (2) y colocarlo en la válvula de descarga (5).
3. Girar muy lentamente la válvula de descarga en sentido contrario a las agujas del reloj. Un pequeño movimiento de la válvula permitirá que el gato de botella baje lentamente, y un movimiento mayor permitirá que baje rápidamente. No abrir la válvula de descarga más de una vuelta completa.
4. Para detener el descenso, girar la válvula de descarga en el sentido de las agujas del reloj, de vuelta a su posición cerrada.
   Nota: Cuando se levanta un vehículo para cambiar una rueda, aflojar ligeramente las tuercas de la rueda antes de levantarla y apretarlas antes de bajarla.

Mantenimiento

Purgar el aire del sistema

1. Abrir la válvula de descarga (5) y retirar el tapón de goma pintado de la parte trasera del cilindro de elevación (3).
2. Accionar la bomba rápidamente para expulsar las burbujas de aire del sistema.
3. Volver a colocar el tapón de goma. Comprobar el funcionamiento y repetir si es necesario.

Rellenar aceite

1. Abrir la válvula de descarga (5) y presionar el sillín (1) completamente hacia abajo.
2. Colocar el gato de botella verticalmente.
3. Retirar el tapón de goma de la parte trasera del cilindro de elevación (3).
4. Llenar con aceite hidráulico de grado 22 de alta calidad hasta el nivel del orificio.

   No utilizar líquido de frenos ni ningún otro tipo de aceite. Las juntas del gato de botella podrían dañarse y provocar un fallo en el uso.

   El mantenimiento debe ser realizado por el agente del fabricante o por una persona con cualificación similar.

Almacenamiento

• Guardar esta herramienta cuidadosamente en un lugar seguro y seco, fuera del alcance de los niños.
• Guardar el gato en posición vertical con el pistón y el sillín (1) en posición bajada.
• Retirar los mangos (6) y guardarlos cuidadosamente de forma que permita una fácil identificación.

Contacto

Para obtener asesoramiento técnico o sobre el servicio de reparación, póngase en contacto con la línea de ayuda en el (+44) 1935 382 222
Web: www.silverlinetools.com;
Dirección en el Reino Unido: Toolstream Ltd., Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ, Reino Unido
Dirección en la UE: Toolstream B.V., Hogeweg 39, 5301 LJ Zaltbommel, Países Bajos

Descripción de los símbolos
La placa de características de su herramienta puede mostrar símbolos. Estos representan información importante sobre el producto o instrucciones sobre su uso.

	Utilizar protección auditiva Utilizar protección ocular Utilizar protección respiratoria Utilizar protección para la cabeza
	Utilizar protección para las manos
	Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones
