Manual de Xiaomi CW700S

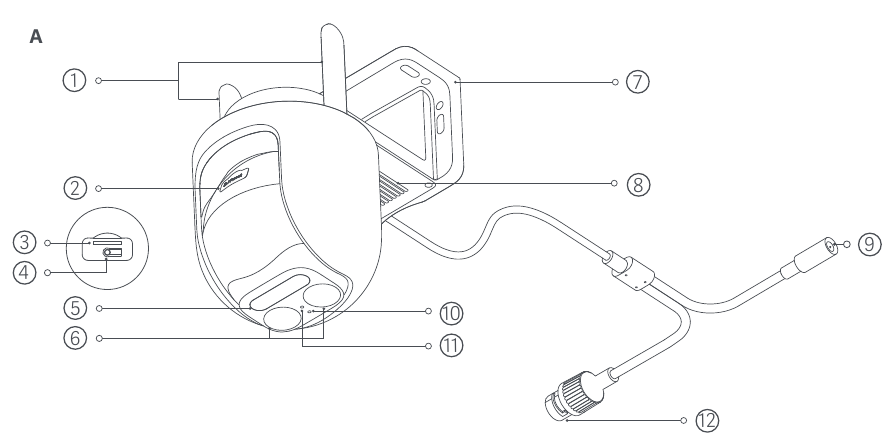

Descripción general del producto

1. Antena
2. Cubierta impermeable
3. Ranura para tarjeta microSD
4. Botón de reinicio
5. Luz de relleno
6. Objetivo
7. Soporte de pared
8. Altavoz
9. Puerto de alimentación
10. Micrófono
11. Indicador
12. Puerto de cable de red

Contenido del paquete: Cámara para exteriores Xiaomi CW700S, adaptador de corriente, cinta impermeable para el cable de alimentación, adhesivo de plantilla de montaje en pared/techo, kit de accesorios de tornillo, accesorios impermeables para el puerto de red, manual de usuario
Nota: Las ilustraciones del producto, los accesorios y la interfaz de usuario en el manual de usuario son solo para fines de referencia. El producto real y las funciones pueden variar debido a las mejoras del producto.

Cómo usar

Instalación de una tarjeta microSD
Asegúrese de que la cámara esté desenchufada. Abra la cubierta impermeable que se encuentra encima de la ranura para la tarjeta microSD e inserte una tarjeta microSD con los puntos de contacto hacia abajo.

Desenchufe la cámara al insertar o extraer la tarjeta microSD. Utilice una tarjeta microSD de una marca cualificada (la cámara admite una tarjeta microSD de 8 GB a 256 GB. Es posible que sea necesario formatear la tarjeta microSD a través de Ajustes > Gestionar almacenamiento en la página de complementos de la cámara en la aplicación Xiaomi Home). Se recomienda que la tarjeta microSD tenga una velocidad de lectura/escritura de no menos de U1/Clase 10. (Fig. B)
Nota: Después de instalar o extraer la tarjeta microSD, asegúrese de volver a colocar la cubierta impermeable en la ranura de la tarjeta correctamente para evitar que entre agua en la cámara y afecte al uso normal.

Encendido

• Inserte el cable del adaptador de corriente en el puerto de alimentación para encender automáticamente la cámara. (Fig. C)

• La cámara se enciende correctamente cuando la luz indicadora es amarilla y se oye un mensaje de voz.
  Notas: Asegúrese de utilizar el cable del adaptador de corriente original para la conexión, a fin de evitar operaciones anómalas. No tuerza el objetivo de la cámara para forzar su rotación después de encender la cámara. Si el objetivo no está colocado con precisión, puede calibrarlo a través de la aplicación Mi Home/Xiaomi Home.
• Descripción del estado del indicador
  Amarillo: Esperando conexión...
  Amarillo parpadeante: Conectando a una red...
  Azul parpadeante: Conectando a un servidor...
  Azul fijo: Conectado correctamente

Conexión con la aplicación Xiaomi Home
Este producto funciona con la aplicación Xiaomi Home. Utilice la aplicación Xiaomi Home para controlar su dispositivo e interactuar con otros dispositivos domésticos inteligentes. Escanee el código QR para descargar e instalar la aplicación. Se le dirigirá a la página de configuración de la conexión si la aplicación ya está instalada. O bien, busque "Xiaomi Home" en la tienda de aplicaciones para descargarla e instalarla. Abra la aplicación Xiaomi Home, pulse "+" en la parte superior derecha y, a continuación, siga las instrucciones para añadir su dispositivo.

82993641
Notas: Es posible que la versión de la aplicación se haya actualizado, siga las instrucciones basándose en la versión actual de la aplicación. Asegúrese de que la cámara se enciende y la conexión de red es estable durante la conexión. El indicador permanece en amarillo cuando la cámara está encendida y, a continuación, cambia a azul después de la conexión correcta entre la cámara y la aplicación.

Restablecimiento
Al cambiar la red o la cuenta de Xiaomi a la que está conectada la cámara, elimine la cámara de la aplicación Xiaomi Home y, a continuación, vuelva a vincularla.
Nota: Al restablecer la cámara, no se eliminarán los datos de la tarjeta microSD.

Precauciones

• La temperatura de funcionamiento de la cámara oscila entre -30 °C y 60 °C. No utilice la cámara en entornos con temperaturas superiores o inferiores al rango especificado.
• La cámara es un producto electrónico de precisión que tiene una clasificación IP66 de estanqueidad al polvo y resistencia al agua. Para garantizar un uso normal, no utilice la cámara en entornos extremadamente húmedos o en lugares que puedan provocar la entrada de agua. El adaptador de corriente que viene con la cámara no es resistente al agua y es solo para uso en interiores. No utilice el adaptador de corriente en entornos extremadamente húmedos o en lugares que puedan provocar la entrada de agua. La temperatura de funcionamiento del adaptador de corriente oscila entre -30 °C y 45 °C. No lo utilice en entornos con temperaturas superiores o inferiores al rango especificado.
• Para mejorar el rendimiento de la cámara, no la coloque donde su objetivo mire o esté cerca de una superficie reflectante, como vidrio y paredes blancas, ya que esto hará que la imagen aparezca demasiado brillante en las áreas cercanas a la cámara y más oscura en las áreas más alejadas, o puede hacer que la cámara produzca imágenes blancas.
• Cuando utilice Wi-Fi, asegúrese de que la cámara esté instalada en un área con una señal Wi-Fi fuerte. No instale la cámara cerca de hornos microondas u otros objetos o lugares que puedan afectar a su señal Wi-Fi.
• Cuando la función de visión nocturna está activada, el cambio de luz ambiental activará el cambio de filtro, probablemente acompañado de un ligero clic, lo cual es normal.
• Si el cable de alimentación está dañado o roto, debe ser reemplazado por profesionales del fabricante, el departamento de servicio posventa o departamentos de funciones similares para evitar riesgos de seguridad.

Cómo instalar

Montaje de la cámara en una pared

1. Pegue el adhesivo de la plantilla de montaje donde necesite instalar la cámara y taladre cuatro orificios en la pared con una herramienta de perforación según los orificios de localización del adhesivo. El orificio tiene aprox. 6 mm de diámetro y aprox. 40 mm de profundidad.(Fig. D-1 Fig. D-2)

2. Inserte cuatro tacos de pared de plástico en los orificios de la pared.(Fig. D-3)

3. Coloque el soporte contra la pared, inserte los tornillos en los orificios y taládrelos en los tacos de pared de plástico de la pared.
   Instalación del soporte de pared (Fig. E-1)

   Instalación del soporte de techo (Fig. E-2)

4. Envuelva el puerto del cable de alimentación con la cinta impermeable después de que la cámara esté fijada para garantizar el rendimiento a prueba de agua.(Fig. F)

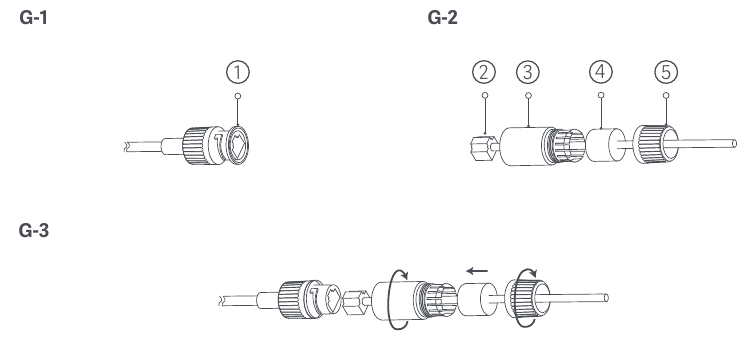

Instalación de los accesorios impermeables

Los accesorios impermeables del puerto de red que se van a instalar incluyen: anillo de sellado, manguito impermeable, tapón, cubierta trasera impermeable. Una vez instalado, se mejorará el rendimiento a prueba de agua del puerto del cable de red.
Coloque el anillo de sellado en el puerto del cable de red de la cámara (Fig. G-1). Pase la cubierta trasera impermeable, el tapón y el manguito impermeable sobre el cable de red en orden (Fig. G-2), luego enchufe el cable de red en el puerto. Atornille el manguito impermeable y el tapón, luego atornille la cubierta trasera impermeable y el manguito impermeable (Fig. G-3).

Fig. G-1
Fig. G-2

1. Anillo de sellado
2. Cable de red
3. Manguito impermeable
4. Tapón
5. Cubierta trasera impermeable

• La pared debe ser capaz de soportar al menos tres veces el peso total de la cámara.
• La cámara debe estar firmemente fijada a la pared de acuerdo con las instrucciones de instalación del manual de usuario para evitar lesiones accidentales.
• No instale cerca de una unidad exterior de aire acondicionado, salida de campana extractora, salida de calentador de agua a gas u otras fuentes de calor.

Especificaciones

Nombre: Cámara inteligente
Temperatura de funcionamiento: -30 °C a 60 °C
Modelo: MJSXJ06HL
Resolución: 2560 × 1440
Entrada nominal: 12 V = 1 A
Dimensiones del artículo: 150 × 103 × 185 mm
Apertura: f/1,6
Códec de vídeo: H.265
Almacenamiento: Tarjeta microSD
Compatible con: Android^TM 8 e iOS 12.0 o superior
Conectividad inalámbrica: Wi-Fi IEEE 802.11b/g/n 2,4 GHz
Potencia de salida máxima: < 20 dBm
Frecuencia de funcionamiento: 2412–2472 MHz

Especificaciones del adaptador de CA externo
Fabricante: Shenzhen AMC Technology Co., Ltd.
Corriente de salida: 1 A
Identificador del modelo: AD-0121200100UK-5
Potencia de salida: 12,0 W
Tensión de entrada: 100–240 V
Eficiencia activa media: > 82,97 %
Frecuencia de CA de entrada: 50/60 Hz
Eficiencia con carga baja (10 %): 80,40 %
Tensión de salida: 12 V
Consumo de energía sin carga: < 0,10 W
Nota: Las especificaciones del producto y la información de seguridad se muestran en el manual de usuario y en la parte inferior del producto. Fuente de alimentación externa: cargue el dispositivo con el adaptador UK (AD-0121200100UK-5) suministrado por Shenzhen AMC Technology Co., Ltd.
