Manual de 70mai UP03

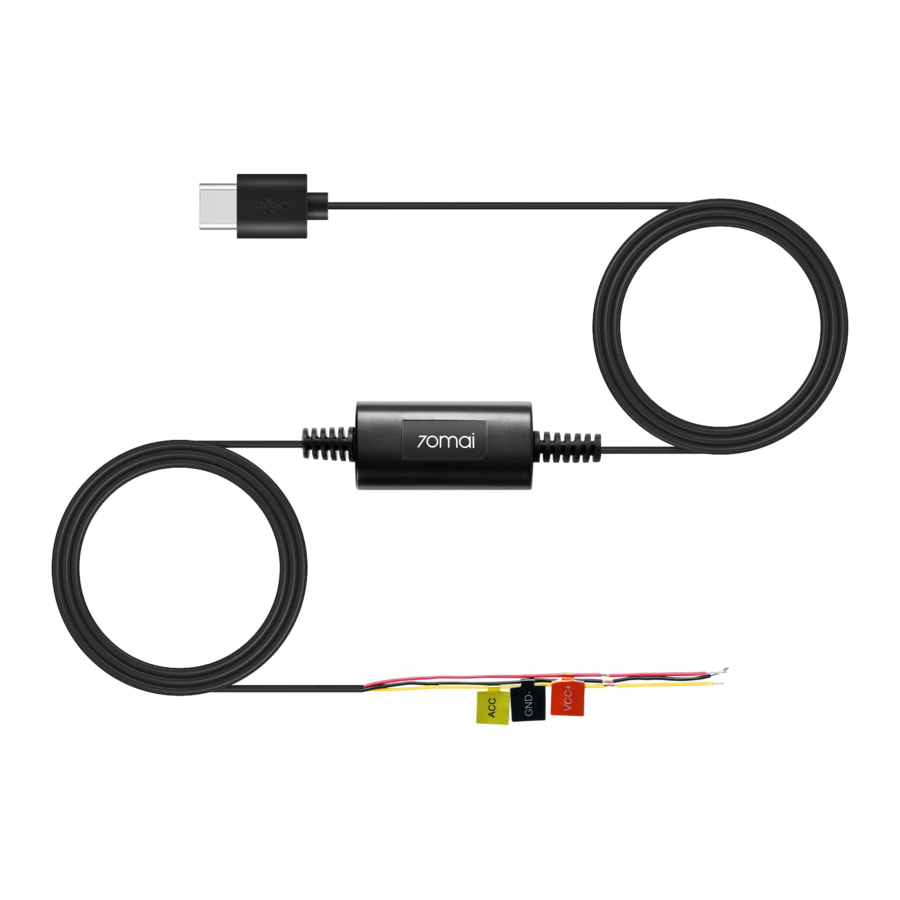

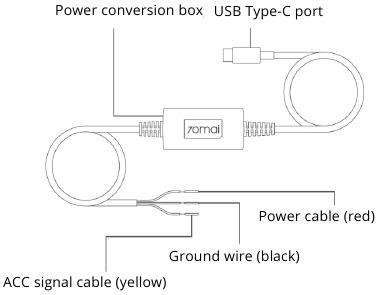

Descripción general del producto

Nota: Las ilustraciones del producto, los accesorios y la interfaz de usuario en el manual del usuario son solo para fines de referencia. El producto y las funciones reales pueden variar debido a las mejoras del producto.

Funciones

Como accesorio para los dispositivos para coche 70mai, este producto debe utilizarse con el dispositivo principal. Una vez instalado y conectado correctamente con el dispositivo principal, el kit de hardware 70mai alimentará y transmitirá señales ACC al dispositivo principal y proporcionará protección de bajo voltaje para evitar la descarga excesiva de la batería del coche debido al funcionamiento continuo del dispositivo principal.

Dispositivos compatibles

Este producto es compatible con los dispositivos Xiaomi y Mijia para coche compatibles con la vigilancia de aparcamiento fabricados por 70mai. Este producto tiene un puerto USB Type-C y no es compatible con los dispositivos principales que utilizan un conector USB-A.

Para los retrovisores inteligentes y otros productos inteligentes para coche, cambie el modo de encendido/apagado a "modo de detección ACC" en la configuración de encendido/apagado después de instalar y conectar el kit de hardware. De lo contrario, el dispositivo principal puede funcionar mal.

Instalación

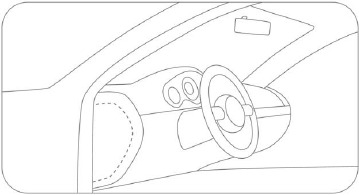

Conexión de la caja de fusibles

Seleccione una caja de fusibles del coche adecuada según la ruta de cableado y la ubicación del dispositivo principal y conéctela al kit de hardware. Asegúrese de que la caja de fusibles pueda contener lo siguiente:

• Fusible eléctrico normal con voltaje de salida de 12-30 V y corriente de salida de 2,4 A.
• Fusible de alimentación ACC.

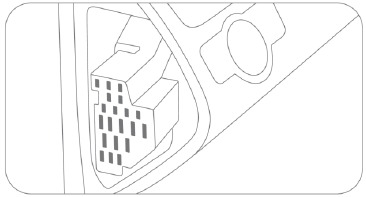

Conexión del producto a la caja de fusibles

Conecte los cables del kit de hardware a la caja de fusibles de la siguiente manera:

• Conecte el cable de alimentación (rojo) al fusible eléctrico normal con un voltaje de salida de 12-30 V y una corriente de salida de 2,4 A dentro de la caja de fusibles.
• Conecte el cable de señal ACC (amarillo) al fusible de alimentación ACC dentro de la caja de fusibles.
• Conecte el cable de tierra (negro) al terminal negativo o a tierra de la caja de fusibles.

• La instalación real y la ruta de cableado del kit de hardware pueden diferir de las ilustraciones del manual. Solicite la ayuda de un técnico profesional.
• Antes de la instalación y el cableado, apague el motor del coche y la alimentación para evitar cortocircuitos.

Prueba de la conexión y la señal ACC

Retrovisores inteligentes y otros dispositivos inteligentes para coche

Siga los pasos que se indican a continuación para probar la conexión y la señal ACC:

• Conecte el puerto USB del kit de hardware a la toma de corriente del dispositivo principal (DC/IN). Encienda el motor y espere a que se encienda el dispositivo principal. Si el dispositivo principal no se enciende, mantenga pulsado el botón de encendido para encenderlo manualmente. Si aparece el mensaje "Connect to an external power source" (Conectar a una fuente de alimentación externa), compruebe el cable de alimentación del kit de hardware para ver si está conectado correctamente al fusible eléctrico normal.
• Una vez encendido el dispositivo principal, vaya a Settings (Ajustes) > Power on/off settings (Ajustes de encendido/apagado) y seleccione ACC detection mode (Modo de detección ACC). Reinicie el dispositivo principal para que la nueva configuración surta efecto.
• Una vez reiniciado el dispositivo principal, apague el motor y retire la llave. Compruebe si el dispositivo principal se apaga o entra en modo de suspensión. Para algunas tarjetas, la señal de apagado ACC solo se activará cuando se abra la puerta del asiento del conductor después de apagar el motor. Algunos modelos de coche solo activarán la señal de apagado ACC después de que el motor se haya apagado durante un cierto período de tiempo. Para estos coches, observe durante algún tiempo después de que se apague la alimentación ACC para comprobar si el dispositivo principal se apaga o entra en modo de suspensión.
• Una vez que el dispositivo principal se apague o entre en modo de suspensión, reinicie el motor y compruebe si el dispositivo principal se enciende automáticamente.

Los pasos anteriores muestran que la conexión es correcta y que la señal ACC se puede activar correctamente.

Cámaras de salpicadero

Siga los pasos que se indican a continuación para probar la conexión y la señal ACC:

• Conecte el puerto USB del kit de hardware a la toma de corriente del dispositivo principal (DC/IN). Encienda el motor y espere a que se encienda el dispositivo principal. Si el dispositivo principal no se enciende, mantenga pulsado el botón de encendido para encenderlo manualmente. Si aparece el mensaje "Connect to an external power source" (Conectar a una fuente de alimentación externa), compruebe el cable de alimentación del kit de hardware para ver si está conectado correctamente al fusible eléctrico normal.
• Después de que el dispositivo principal se haya encendido, apague el motor y retire la llave. Compruebe si el dispositivo principal se apaga o entra en modo de suspensión. Para algunos coches, la señal de apagado ACC solo se activará cuando se abra la puerta del asiento del conductor después de apagar el motor. Algunos modelos de coche solo activarán la señal de apagado ACC después de que el motor se haya apagado durante un cierto período de tiempo. Para estos coches, observe durante algún tiempo después de que se apague la alimentación ACC para comprobar si el dispositivo principal se apaga o entra en modo de suspensión.
• Una vez que el dispositivo principal se apague o entre en modo de suspensión, reinicie el motor y compruebe si el dispositivo principal se enciende automáticamente.

Los pasos anteriores muestran que la conexión es correcta y que la señal ACC se puede activar correctamente.
Si la prueba de conexión o de señal ACC falla, compruebe el cableado del kit de hardware y asegúrese de que el fusible y la tierra estén conectados correctamente. Si la conexión es correcta, pero la prueba falla, póngase en contacto con el servicio posventa para obtener ayuda.
Después de asegurarse de que la conexión y la señal ACC son correctas, vaya al siguiente paso: la gestión de cables.

Gestión de cables

Dirija el kit de hardware a la ubicación del dispositivo principal. Si el kit de hardware es demasiado largo, átelo, pero no lo corte. Cortar el kit de hardware afectará a la alimentación y a la señal ACC del dispositivo principal.

Activación de la función de vigilancia de aparcamiento

La función de vigilancia de aparcamiento está desactivada de forma predeterminada y debe activarse en el dispositivo principal. Consulte el manual del usuario del dispositivo principal para ver cómo configurar los ajustes.

Nota: Lea atentamente todas las notas e instrucciones antes de utilizar este producto para garantizar la seguridad.

Especificaciones

Precauciones

• Pida a un técnico profesional que realice la instalación. Nuestra empresa no se hace responsable de ningún cortocircuito de la fuente de alimentación del coche ni de los daños a la batería del coche o al interior debido a una instalación incorrecta.
• Nuestra empresa no se hace responsable de las pérdidas derivadas de la instalación del producto, a menos que se deban a problemas de calidad del producto.
• El rendimiento de este producto se ve afectado por la fiabilidad de la fuente de alimentación del coche, la batería del coche y el dispositivo principal. Nuestra empresa no se hace responsable de las pérdidas derivadas del mal funcionamiento de este producto, a menos que se deba a problemas de calidad del producto.
• Algunos coches no pueden detectar los cambios en las señales ACC cuando el motor se enciende o se apaga. Para estos coches, el kit de hardware 70mai no puede transmitir señales ACC al dispositivo principal. Esto puede hacer que ciertas funciones no estén disponibles.
• Utilice este producto solo con fines legales.
