Manual de eero Outdoor 7

REQUISITOS DEL SISTEMA

eero Outdoor 7 está diseñado para ampliar tu red eero existente. Si no tienes un sistema eero, obtén más información en eero.com
eero Outdoor 7 puede alimentarse mediante un switch o inyector PoE+ con un cable Ethernet CAT5e (o superior), o mediante el adaptador de corriente PoE+ para exteriores de 30 W.
Necesitarás la app eero. Si no tienes la app, escanea el código QR para descargarla y sigue las instrucciones para configurar tu red.

HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN

• Destornillador Phillips
• Lápiz o marcador
• Escalera o taburete
• Taladro eléctrico y broca (9/64 pulgadas cuando se usan anclajes o 7/64 pulgadas cuando no se usan anclajes)*

* No se necesita taladro para instalaciones de vinilo.

CONTENIDO Y ACCESORIOS OPCIONALES

	eero Outdoor 7
	Soporte de montaje
	Conector M22
	Adaptador de corriente PoE+ para exteriores de 30 W (puede venderse por separado)

Accesorios incluidos

Accesorios incluidos		Madera o fibrocemento	Revestimiento de vinilo	Poste o poste	Estuco	Hormigón, ladrillo o cemento
	Dos tornillos de nivelación
	Dos clips para revestimiento de vinilo con tornillos
	Dos tornillos de acero inoxidable, n.º 8 (15 x 30 mm)
	Dos anclajes para paneles de yeso (30 mm)

Soluciones de montaje adicionales (no incluidas)
Para bloques de hormigón, ladrillo o piedra, usa anclajes para ladrillo. Para un poste (mín. 2 pulgadas de diámetro), usa una abrazadera BAND-IT™ o una abrazadera de manguera de acero inoxidable.

Enrutamiento de cables y conexión a tierra (no incluidos)
Se pueden usar bridas, clips en P, clips de cable adhesivos para exteriores (para superficies lisas) y clips de vinilo sin sujetadores para el enrutamiento de cables. Se puede usar un cable de conexión a tierra para mayor seguridad.

Determina cómo te vas a conectar a tu red

¿Te conectarás de forma inalámbrica a tu red eero existente?
Antes de montar tu eero Outdoor 7, comprueba la conectividad wifi en la ubicación deseada. Conéctalo a tu toma de corriente exterior mediante el adaptador de corriente PoE+ para exteriores de 30 W. Cuando el LED junto al puerto Ethernet cambie de blanco parpadeante a azul, añádelo a tu red eero en la app eero. Después de confirmar que el dispositivo se ha conectado, desconéctalo y continúa con la instalación.

¿Configurar un enlace inalámbrico punto a punto?
Se pueden usar dos eero Outdoor 7 que tengan una línea de visión clara entre ellos para conectar de forma inalámbrica dos estructuras o ubicaciones. Para obtener más instrucciones, visita eero.com/setup/point-to-point

¿Usar una conexión cableada a tu red eero existente?
Antes de montar tu eero Outdoor 7, asegúrate de que el cable Ethernet CAT5e (o superior) que se utiliza para alimentar el eero y conectarlo a tu red eero esté clasificado para uso en exteriores y sea lo suficientemente largo como para llegar a la ubicación deseada.

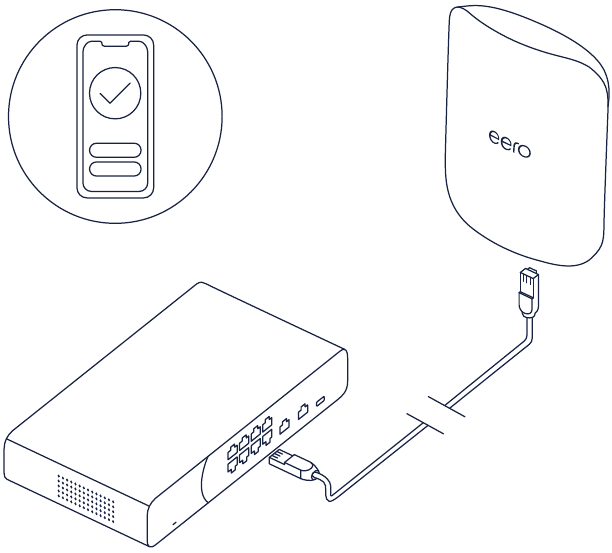

Enciende el eero y conéctalo a tu red eero existente.
Para alimentar tu eero, usa un switch o inyector PoE+ y un cable Ethernet CAT5e (o superior) redondo.
Una vez que conectes el eero Outdoor 7 a tu red eero, el LED junto al puerto Ethernet parpadeará en blanco cuando el dispositivo esté encendido. La app eero añadirá automáticamente el dispositivo a tu red. Si no se añade, la app detectará un dispositivo eero y te pedirá que lo añadas a la red. Después de confirmar que el dispositivo se ha conectado, desconecta el cable Ethernet y continúa con la instalación.

Comprueba que haya espacio libre por encima y por debajo de la ubicación deseada

Para obtener los mejores resultados, monta el eero Outdoor 7 a una altura de 6 a 15 pies y sin obstrucciones. Asegúrate de que haya al menos 1 pie de espacio libre por encima de la ubicación deseada para que pueda deslizarse sobre el soporte de montaje y al menos 1 pie de espacio libre por debajo de la ubicación deseada para evitar cualquier superficie (como una estantería) donde pueda acumularse agua.

Monta el soporte

Por tu seguridad, la longevidad del dispositivo eero y para mantener tu garantía, sigue estas pautas antes de perforar agujeros:

• El dispositivo debe instalarse con los puertos orientados hacia abajo para que funcione correctamente y para evitar la acumulación y entrada de agua. Esto es obligatorio para una instalación adecuada; si no lo haces, la garantía quedará anulada.
• Comprueba si hay cables/tuberías ocultos antes de perforar agujeros para evitar daños durante la instalación.
• No uses un cable Ethernet plano, ya que el conector M22 no sellará correctamente alrededor del cable.
• En entornos con sobretensiones eléctricas frecuentes, se recomienda conectar a tierra el adaptador de corriente PoE+ para exteriores de 30 W. El cable de conexión a tierra no está incluido.

Al montar este dispositivo en lugares elevados, toma precauciones para asegurarte de que el dispositivo no se caiga y dañe a los transeúntes o cause daños a la propiedad.

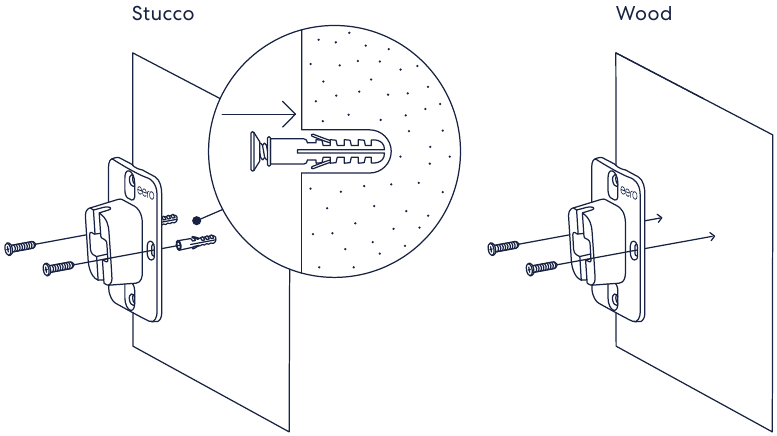

Montaje sobre estuco, fibrocemento o madera

1. Usa el soporte de montaje para marcar la posición de los tornillos de montaje y un nivel para asegurarte de que estén a la misma altura. Asegúrate de que el logotipo de eero en el soporte de montaje esté en la posición correcta.
2. Para estuco: Perfora agujeros guía; luego inserta los anclajes. Los agujeros guía deben ser de 9/64 pulgadas para los anclajes de 30 mm y los tornillos n.º 8 proporcionados. Usa los tornillos para fijar el soporte de montaje a los anclajes.
3. Para madera o fibrocemento: Usa los tornillos para fijar el soporte de montaje.

Nota: Los paneles y tejas de fibrocemento a menudo tienen una pendiente descendente. El eero Outdoor 7 funcionará correctamente en ángulo. Alternativamente, se pueden desenroscar los tornillos de retención y se pueden usar los tornillos de nivelación en el soporte de montaje para ajustar el ángulo hacia arriba/abajo. Si no se usan los tornillos de nivelación, se pueden quitar.

Montaje en revestimiento de vinilo

1. Inserta clips para revestimiento de vinilo en una unión entre paneles de revestimiento.
2. Fija el soporte de montaje a los clips con los tornillos incluidos. La combinación de los clips y el soporte de montaje pinzará el material del revestimiento. Aprieta los tornillos de los clips para maximizar la fuerza de retención. Asegúrate de que el logotipo de eero en el soporte de montaje esté en la posición correcta.
3. Usa los tornillos de nivelación para llevar la parte posterior del soporte de montaje a la vertical. Aprieta con la mano al menos 1/2 vuelta más allá del punto en el que el soporte esté aproximadamente nivelado.

Montaje en un poste o poste

1. Inserta la abrazadera BAND-IT™ o la abrazadera de manguera de acero inoxidable (no incluida en el kit) a través de la ranura en la parte posterior del soporte de montaje.
2. Asegúrate de que el logotipo de eero en el soporte de montaje esté en la posición correcta y aprieta la abrazadera alrededor del poste o poste.

Desliza el dispositivo sobre el soporte de montaje

1. Coloca el eero Outdoor 7 en el soporte de montaje, asegurándote de que el logotipo de eero esté en la posición correcta.
2. Cuando se baje, el eero Outdoor 7 debe encajar de forma segura en su lugar.

Conecta el adaptador de corriente PoE+ para exteriores de 30 W o el cable Ethernet

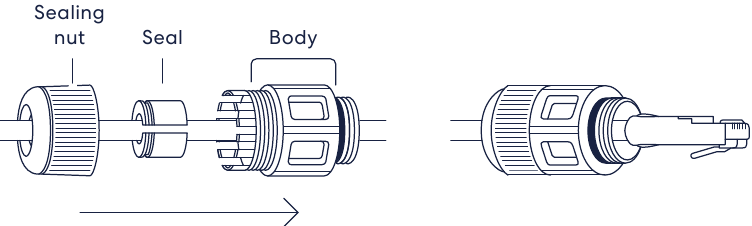

1. Si estás usando el adaptador de corriente PoE+ para exteriores de 30 W, ve al paso 2 a continuación. Si estás usando un cable Ethernet, insértalo a través de la tuerca de sellado. Con la cresta del sello mirando hacia la tuerca de sellado, ábrela y enciérrala alrededor del cable; luego empuja el cable a través del cuerpo M22. Una vez que el cable haya pasado por el cuerpo, empuja el sello dentro de las puntas del cuerpo M22.
   Nota: Algunos cables Ethernet con molduras exteriores grandes no encajarán en el cuerpo M22.

2. Conecta el cable Ethernet. Atornilla el cuerpo del conector M22 en el eero Outdoor 7. Aprieta con la mano hasta que el cuerpo esté sellado contra el eero Outdoor 7. Finalmente, aprieta con la mano la tuerca de sellado hasta que la junta esté sellada alrededor del cable.

   Después de confirmar que ambos lados del conector M22 están sellados, y de haber encendido tu eero, ¡has terminado!

SEGURIDAD

LEE TODA LA INFORMACIÓN DE SEGURIDAD ANTES DE USAR EL DISPOSITIVO. EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES DE SEGURIDAD PODRÍA PROVOCAR INCENDIOS, DESCARGAS ELÉCTRICAS U OTRAS LESIONES O DAÑOS.
PELIGRO DE ASFIXIA: Las piezas pequeñas contenidas en tu dispositivo y sus accesorios pueden presentar un peligro de asfixia para los niños pequeños.
Tu dispositivo y el adaptador (si está incluido) pueden soportar el uso en exteriores y el contacto con el agua en determinadas condiciones. Sin embargo, tu dispositivo no está diseñado para usarse bajo el agua y puede experimentar efectos temporales por la exposición al agua. No sumerjas intencionalmente tu dispositivo en agua. No derrames alimentos, aceite, loción u otras sustancias abrasivas sobre tu dispositivo. No expongas tu dispositivo a agua a presión, agua a alta velocidad o condiciones extremadamente húmedas (como una sala de vapor). No expongas tu dispositivo a agua salada u otros líquidos conductores. Para protegerte contra descargas eléctricas, no coloques el cable, el enchufe o el dispositivo en agua u otros líquidos. Si tu dispositivo se moja por inmersión en agua o agua a alta presión, desconecta cuidadosamente todos los cables sin mojarte las manos y espera a que se sequen por completo antes de volver a encenderlo. No intentes secar tu dispositivo con una fuente de calor externa (como un horno microondas o un secador de pelo). Para evitar el riesgo de descarga eléctrica, no toques tu dispositivo ni ningún cable conectado a tu dispositivo durante una tormenta eléctrica mientras tu dispositivo esté encendido. Si tu dispositivo parece estar dañado, deja de usarlo inmediatamente. Para alimentar tu dispositivo, usa solo un switch o inyector PoE+ y un cable Ethernet CAT5e (clasificado para exteriores), o el adaptador de corriente PoE+ para exteriores de 30 W (número de modelo C510011). Si usas un adaptador de corriente, usa una fuente de alimentación que sea fácilmente accesible y esté cerca del equipo al que se conectará. Tu dispositivo puede calentarse durante el uso normal. Bajo la luz solar directa y altas temperaturas, evita tocar el dispositivo, ya que puede calentarse bastante.

ESPECIFICACIONES DEL PRODUCTO

Nombre del dispositivo: eero Outdoor 7
Número de modelo: SN10001
Clasificación eléctrica: PoE+ 25,5 W | 802.3at
Altitud de funcionamiento: <9800 pies (<3000 m)
Temperatura de almacenamiento: -40 °F-158 °F (-40 °C-70 °C)
Temperatura de funcionamiento: -40 °F-131 °F (-40 °C-55 °C)
Probado para cumplir con los estándares IP66

Escanea el código QR para ver el vídeo de instalación.

¿NECESITAS AYUDA?
Si necesitas más ayuda durante el proceso de instalación, ponte en contacto con el servicio de atención al cliente de eero por correo electrónico a support@eero.com o por teléfono en los EE. UU. al +1-877-659-2347. O obtén más información en eero.com/setup/outdoor
