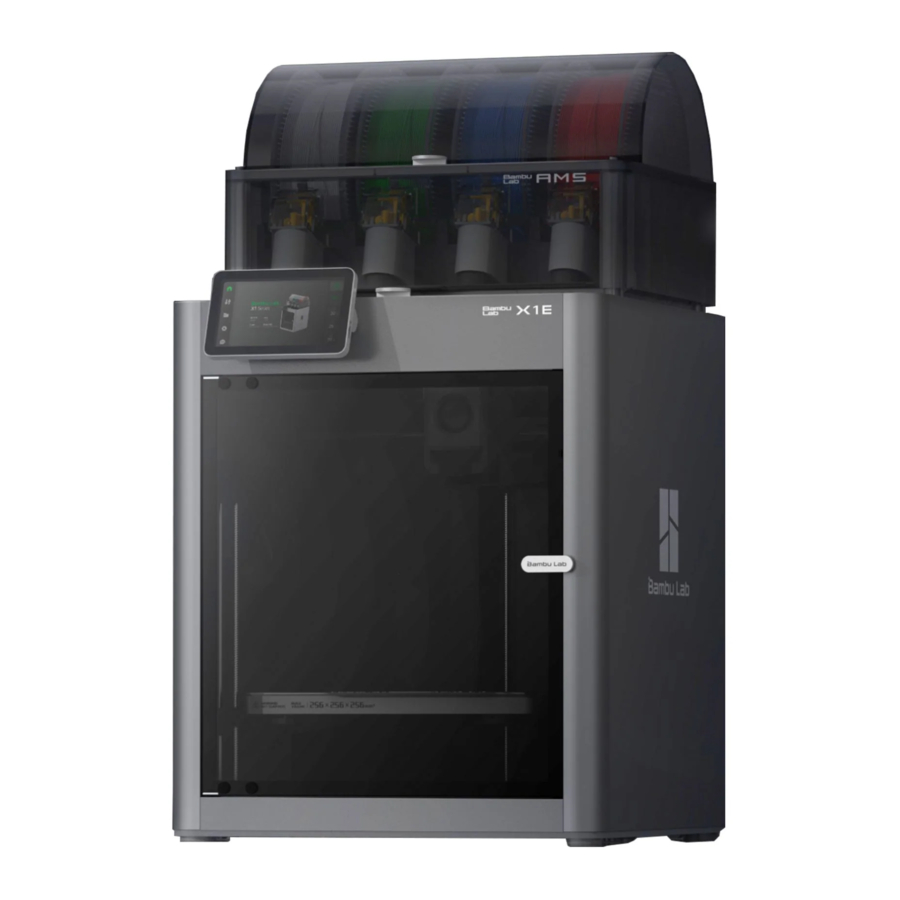

Manual de Bambu Lab X1E

Introducción

El paquete combinado X1E viene con lo siguiente:

• Pantalla
• Soporte de bobina
• Filamento
• Hotend de repuesto
• 2 almohadillas de limpieza de la boquilla
• Cable de alimentación
• Herramienta de aguja de desatasco
• Barra de pegamento para la placa de construcción
• Muestras de filamento Bambu
• Filtro de aire
• Cable 4*6PIN
• Paquete de tornillos para el rascador
• Llaves Allen (H1.5 y H2)
• Paquete de tornillos para el soporte de la bobina
• Paquete de tornillos para la extrusora
• 2 rascadores de clip para el hotend
• Etiqueta rápida de micro ridar
• Placa PEI texturizada (preinstalada en la cama caliente)
• Aceite lubricante
• Pasta térmica
• 5 grasas lubricantes
• Guía de inicio rápido
• Aviso legal
• Aviso legal de AMS
• Folleto de garantía.

Configuración

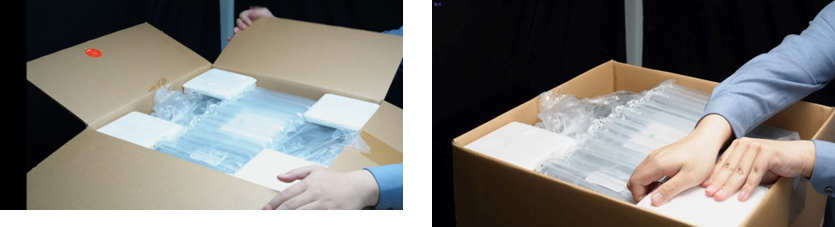

1. Desembalaje y retirada de las piezas de protección

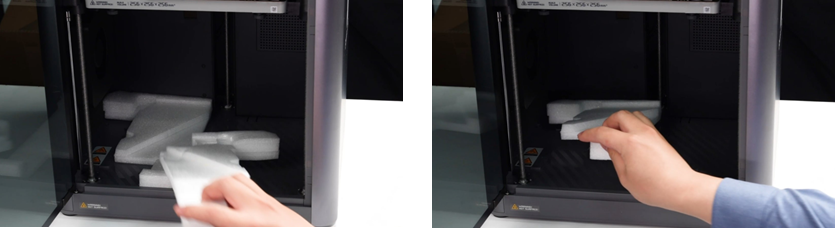

   Abra la caja de cartón y retire los insertos de espuma.

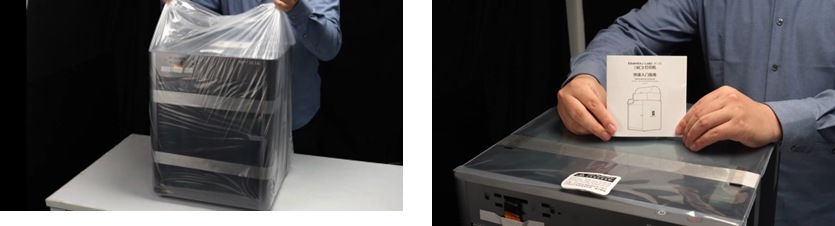

   Saque la bolsa de plástico y recupere la Guía de inicio rápido de la cubierta superior (lea la Guía de inicio rápido antes de continuar con el siguiente paso). Saque la impresora y las bobinas de filamento y el filtro de aire incluidos en la parte inferior de la caja.

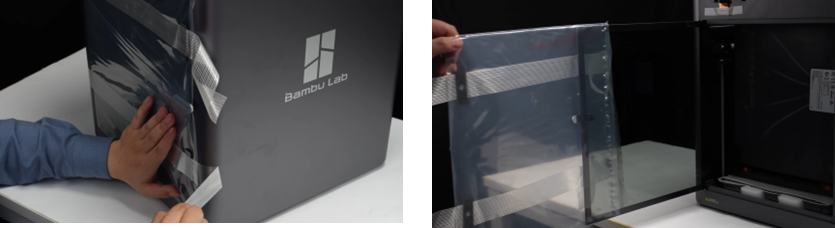

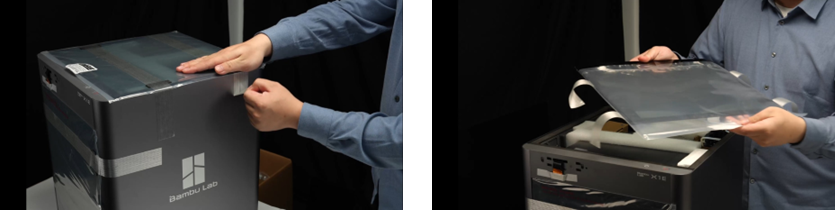

2. Retire la cubierta superior de cristal y la bolsa de plástico que protege el cristal de la puerta delantera

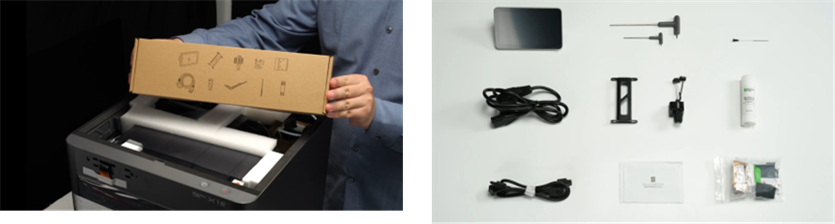

3. Saque la caja de accesorios

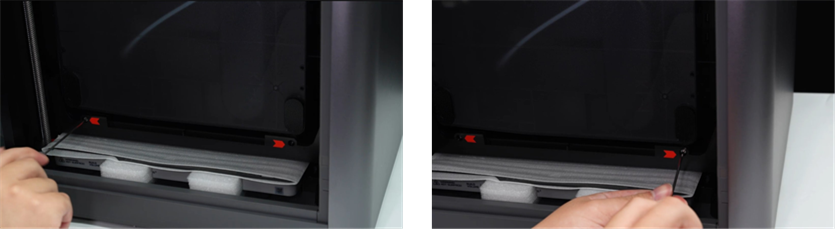

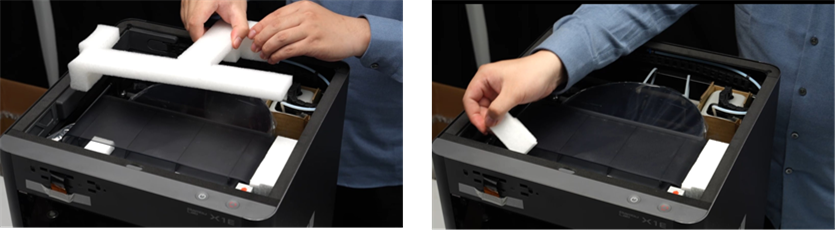

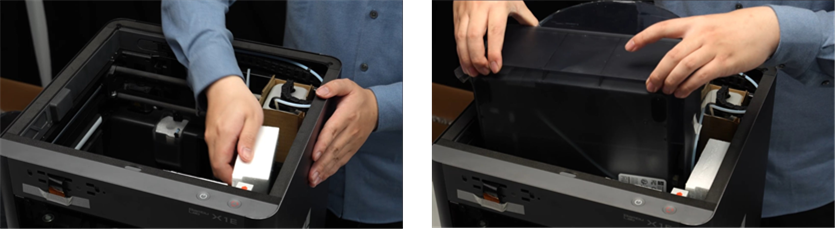

4. Retire los dos tornillos de fijación del AMS y saque el AMS.

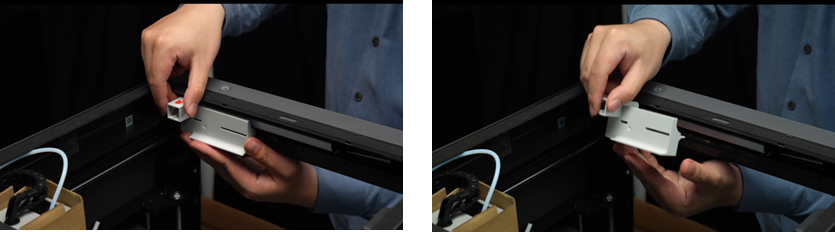

5. Retire la cubierta protectora del LED de la cámara frontal (no olvide este paso)
   Si olvida retirar la cubierta protectora, se producirán errores en la posición inicial XY, lo que provocará fallos de impresión y una serie de mensajes de error.

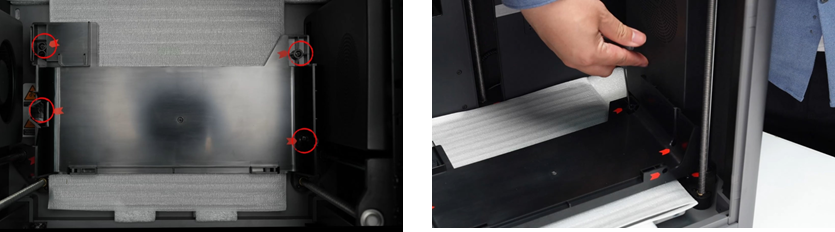

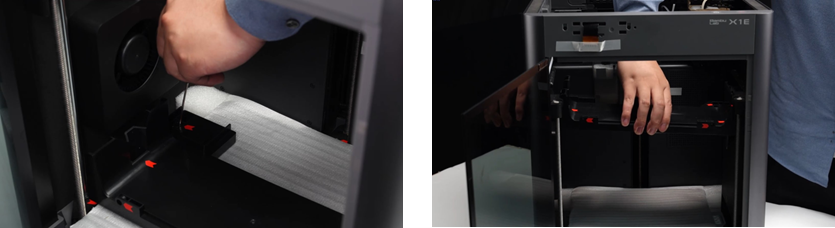

6. Retire los cuatro tornillos de fijación del soporte del AMS y saque el soporte.

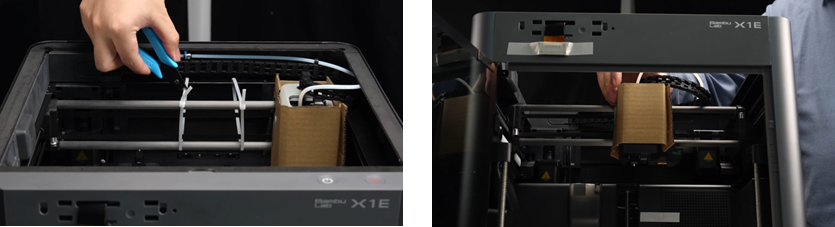

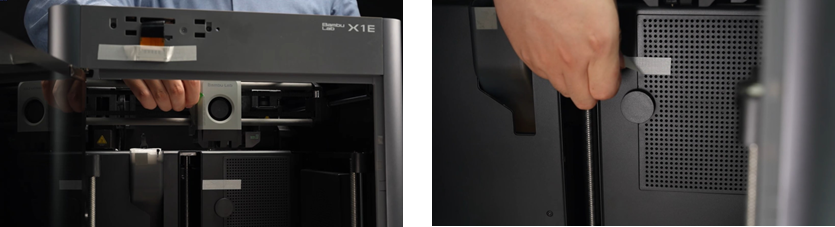

7. Retire la brida, el cartón protector y la cinta de la cabeza de la herramienta.

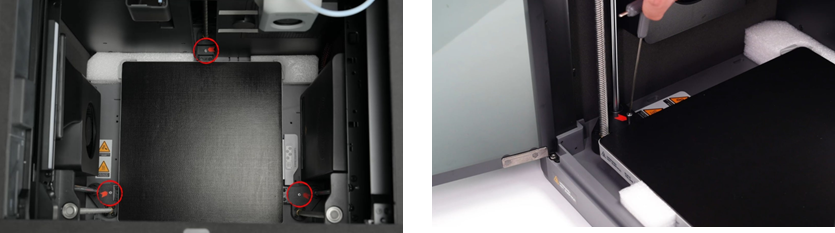

8. Retire los tres tornillos de fijación de la cama caliente.
   Abra la puerta de cristal delantera y retire los tres tornillos que sujetan la cama caliente.

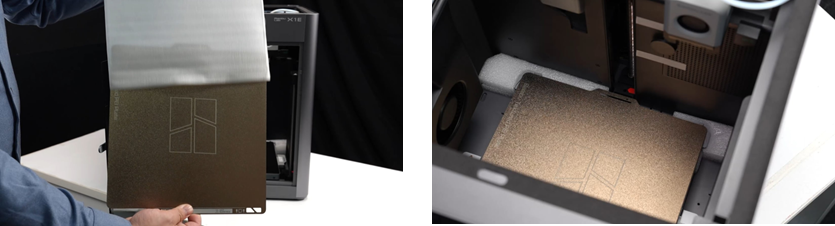

9. Coloque la placa de construcción.

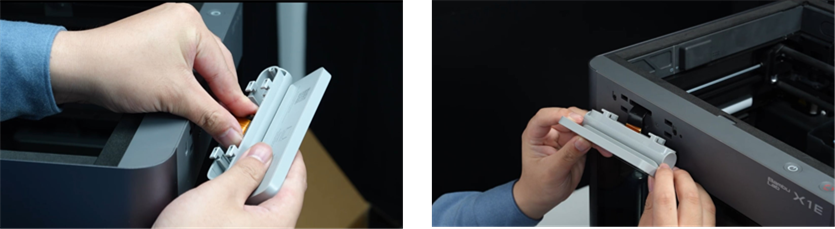

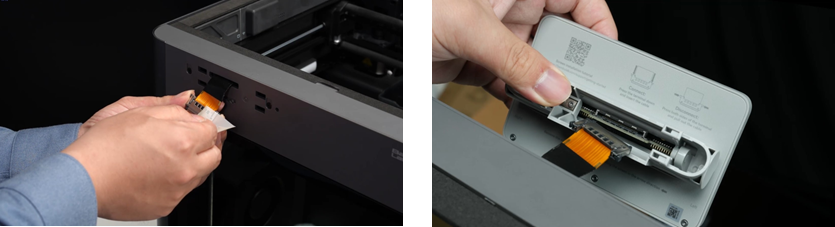

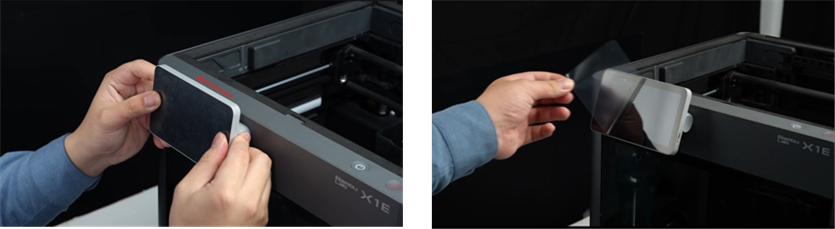

10. Instale la pantalla táctil
    Conecte con cuidado el cable plano a la pantalla táctil. Es posible que deba tirar suavemente del cable plano, así que manéjelo con precaución para evitar daños. Al insertar el cable plano, asegúrese de que la orientación sea correcta e intente insertarlo verticalmente. Si necesita retirarlo, asegúrese de presionar los botones de ambos lados para liberar el pestillo de metal.

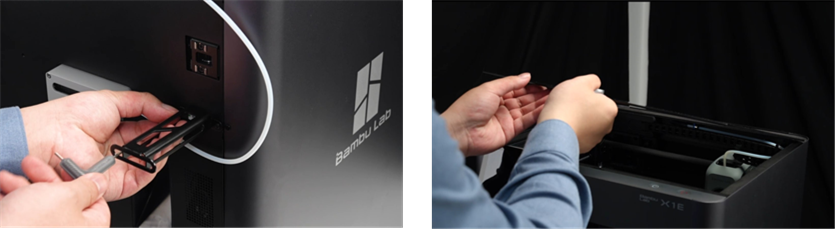

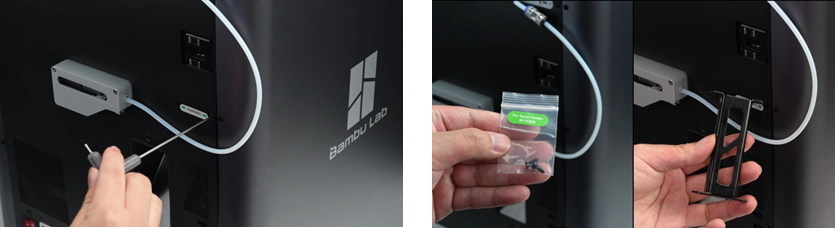

11. Instale el soporte de bobina externo y vuelva a colocar la cubierta superior de cristal.


12. Instale el AMS.

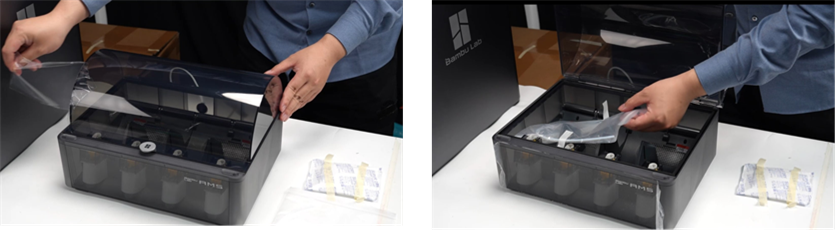

    Retire la película protectora del AMS. Saque los tubos de PTFE de repuesto.

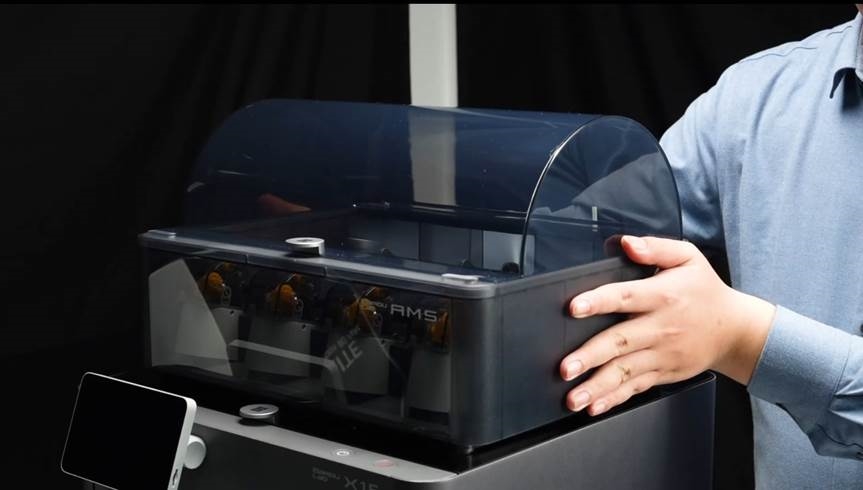

    Coloque el AMS en la parte superior de la impresora.

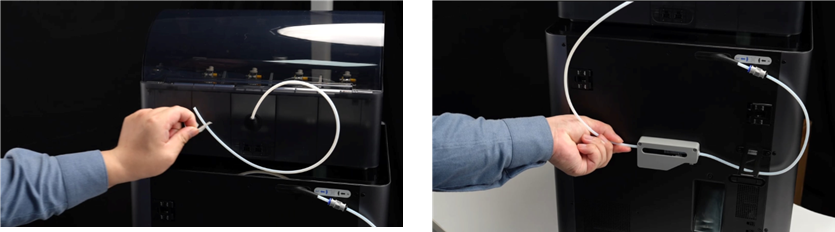

    Conecte los tubos de PTFE.

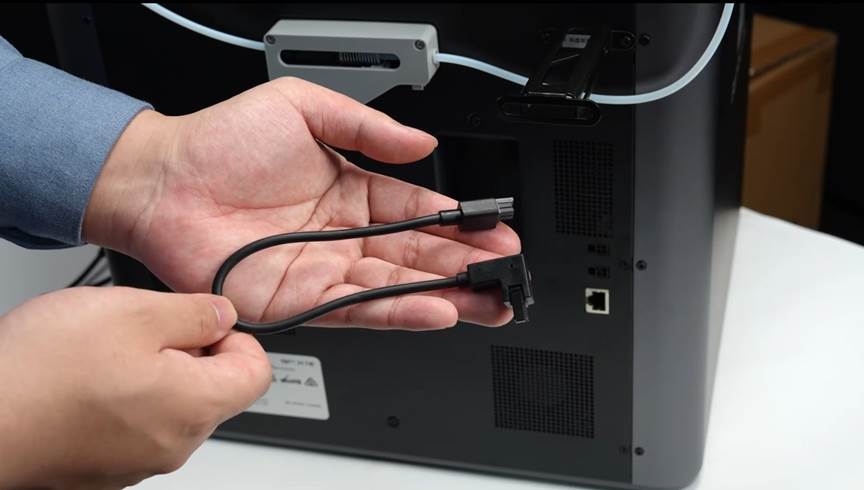

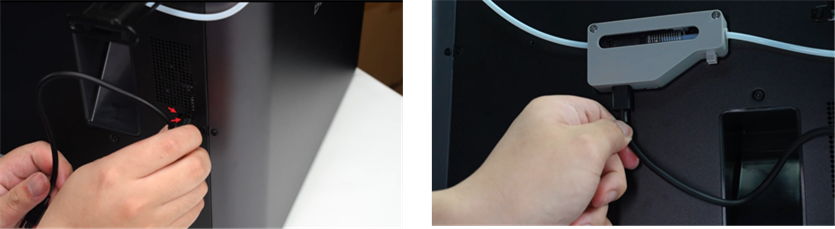

    Utilice el cable de 4 pines para conectar el búfer de filamento a la impresora.

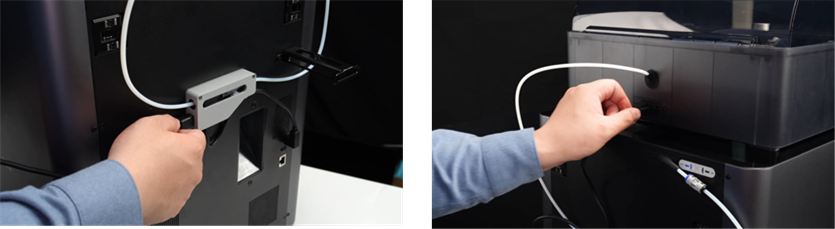

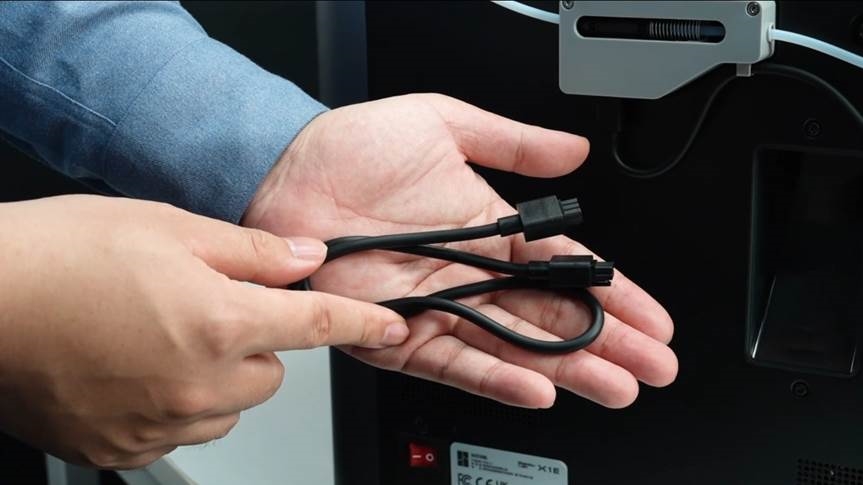

    Utilice el cable de 6 pines para conectar el búfer de filamento al AMS.

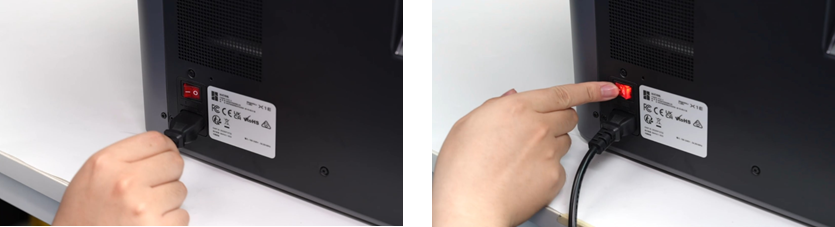

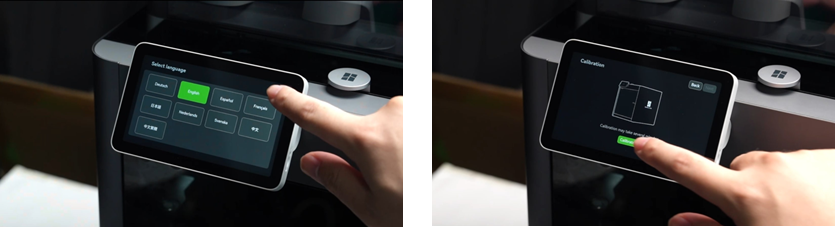

13. Encienda la impresora, iníciela y complete el proceso de inicialización


14. Complete la calibración y retire la espuma debajo de la cama caliente.
    Nota: Una vez completada la calibración, recuerde retirar la espuma fija debajo de la cama caliente.

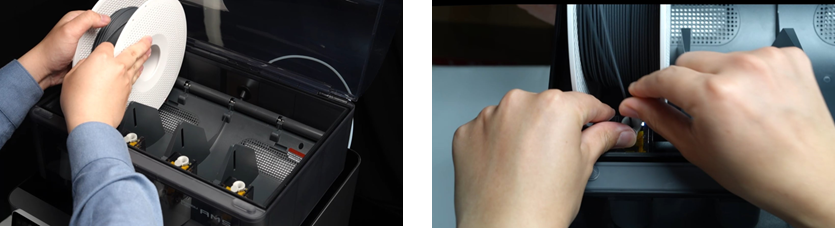

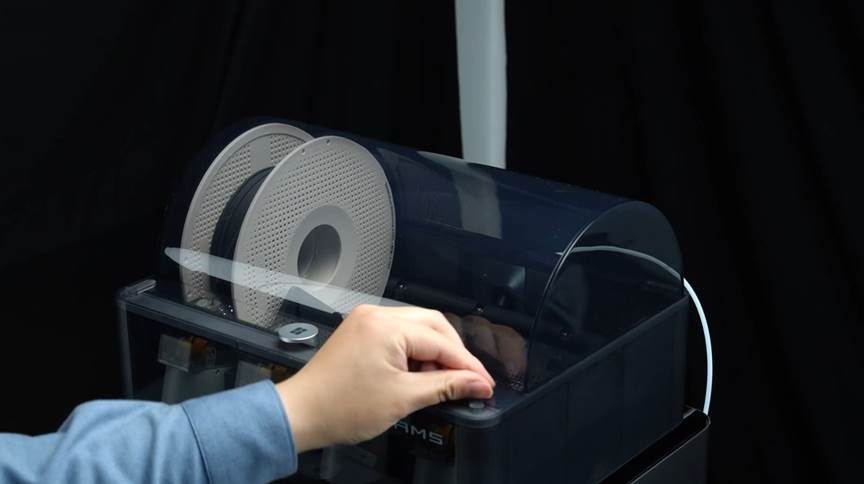

15. Coloque el filamento proporcionado en el AMS y cierre la cubierta del AMS



Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Bambu Lab X1E
