Manual del AUTEL MaxiCharger

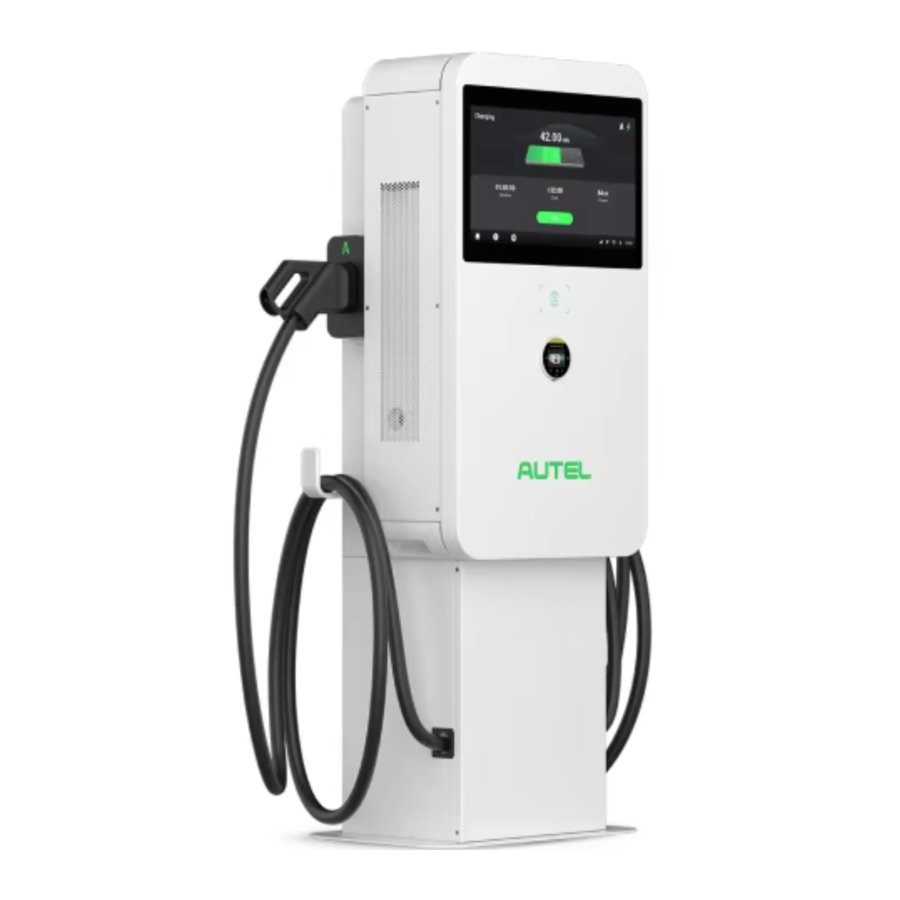

Para el montaje en un pedestal

Cuerpo principal y kit de montaje

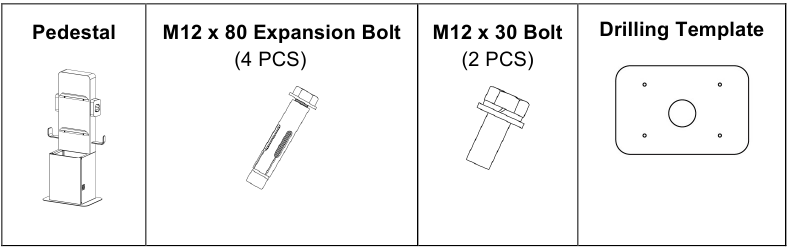

Kit de pedestal (opcional)

Instalación

Procedimientos generales de instalación:

1. Desembalar la caja de transporte.
2. Trasladar el MaxiCharger al lugar de instalación.
3. Montar el MaxiCharger.
4. Completar el cableado de la fuente de alimentación.
5. Completar la instalación.

El trabajo de instalación se llevará a cabo después de elegir una ubicación adecuada.

• Corte la alimentación antes de abrir el MaxiCharger.
• No toque los componentes internos del MaxiCharger mientras esté encendido.
• Asegúrese de que no se aplique tensión al comprobar el MaxiCharger.
• Accione el MaxiCharger solo cuando su puerta esté cerrada y bloqueada.

Desembalaje

1. Retire el embalaje con las herramientas adecuadas.
2. Inspeccione el MaxiCharger y las piezas para la instalación para detectar posibles daños. Si hay daños evidentes o las piezas no coinciden con el pedido, póngase en contacto con su distribuidor local.

Traslado del MaxiCharger

Se recomienda trasladar el MaxiCharger al lugar de instalación utilizando un equipo de elevación adecuado (grúa, correas, etc.).

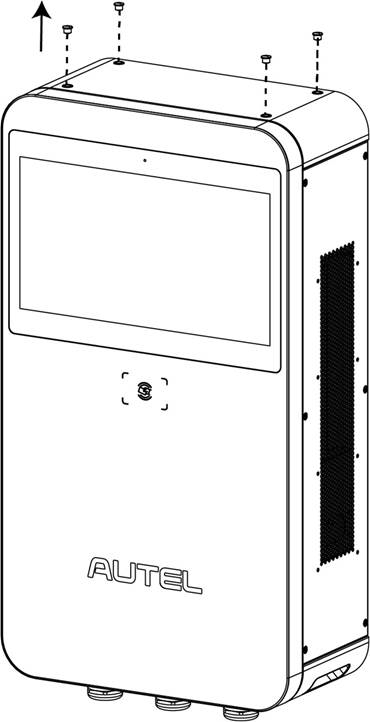

1. Retire los cuatro tornillos de la parte superior del cargador con un destornillador de cabeza plana. Déjelos a un lado.

2. Instale y apriete los cuatro cáncamos de elevación M12 en los cuatro orificios.

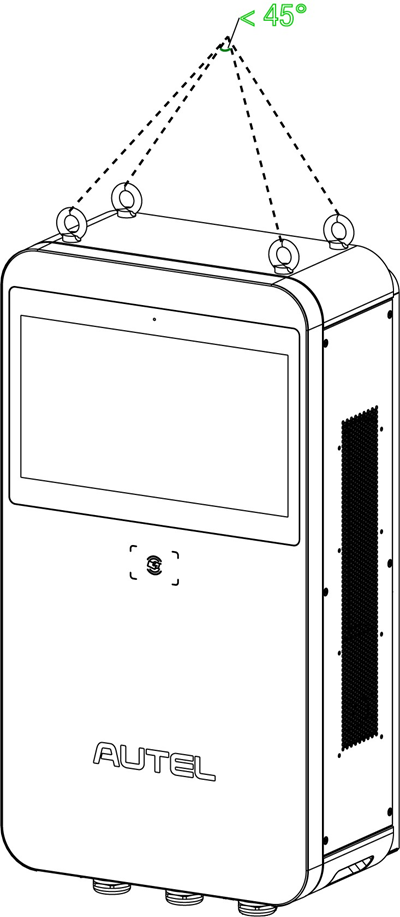

3. Conecte los cables del equipo de elevación a los bucles de elevación de los cáncamos. Tenga en cuenta que el ángulo debe ser inferior a 45°, como se muestra a continuación.
4. Traslade el MaxiCharger al lugar de instalación.


Montaje en un pedestal

El pedestal se puede montar en una superficie existente.

Compruebe siempre los códigos locales para garantizar el cumplimiento. Las directrices descritas aquí son los requisitos mínimos. Asegúrese de que la instalación cumple con todos los códigos aplicables.

Paso 1: Preparación de un conducto

1. Cavar una zanja y excavar un túnel para cables para alojar el conducto.
2. El tramo ascendente del conducto debe ser de un mínimo de 100 mm.
3. Tire del conducto y el cable a través de la abertura de salida, dejando una longitud flexible de 600 mm para las actividades de instalación restantes.


Paso 2: Perforación de orificios

1. Coloque la plantilla de perforación en la superficie de hormigón, alineando su orificio central con la abertura de salida.
   NOTA
   El lado con un letrero "Front" (frontal) en la plantilla de perforación debe colocarse en la parte delantera.
2. Marque cuatro orificios en la superficie de hormigón con un marcador. Retire la plantilla de perforación.
3. Perfore los cuatro orificios en las posiciones marcadas con un diámetro de 16 mm y una profundidad de 80 mm.
4. Limpie las cenizas de polvo.


Paso 3: Montaje de un pedestal

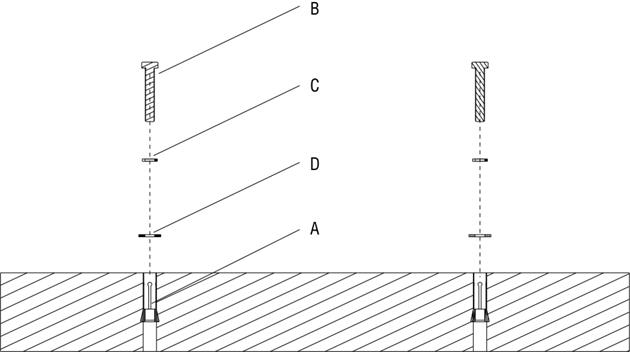

1. Golpee los cuatro pernos de expansión M12 x 80 en los cuatro orificios perforados. Retire los pernos roscados (B), las arandelas elásticas (C) y las arandelas planas (D) cuando los manguitos de expansión (A) estén atascados. Déjelos a un lado.

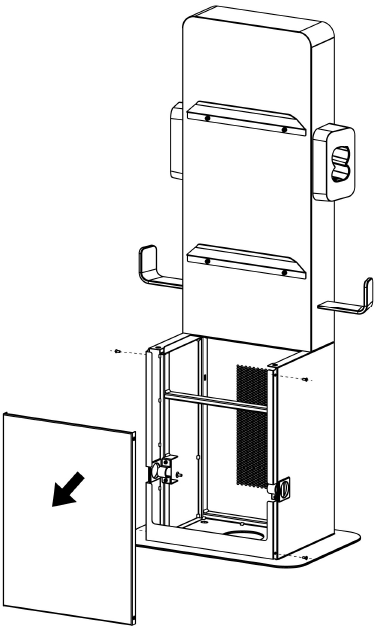

2. Afloje los cuatro tornillos de seguridad M5 en el borde del pedestal con un destornillador Torx T25 para quitar la cubierta frontal del pedestal. Déjelos a un lado.

3. Coloque el pedestal en la ubicación de montaje.

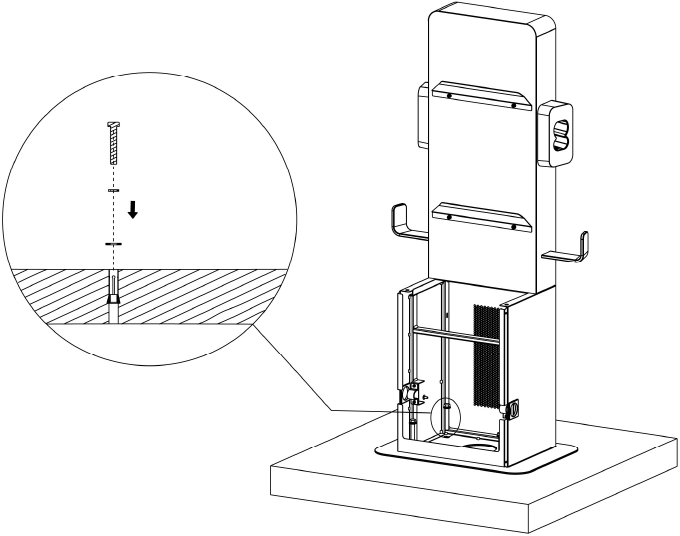

4. Vuelva a insertar las arandelas planas, las arandelas elásticas y los pernos roscados en orden y apriételos con una llave de vaso de 19 mm a 45–55 N·m.


Paso 4: Montaje de un MaxiCharger

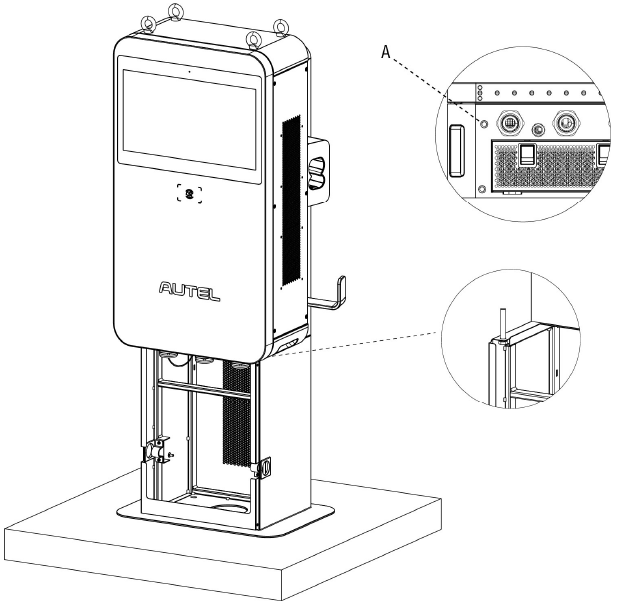

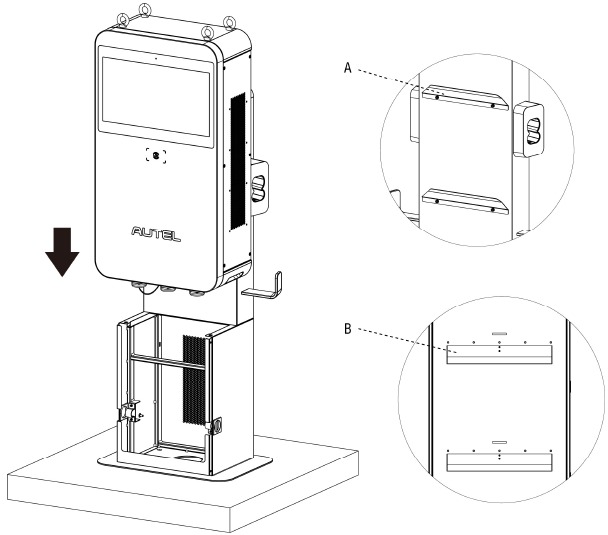

1. Levante el MaxiCharger sobre el pedestal con el equipo de elevación. Coloque la ranura (B) en la parte posterior del MaxiCharger para que encaje en la protuberancia (A) del pedestal como se muestra a continuación. Asegúrese de que el cargador esté bien sujeto.

2. Inserte y fije los dos tornillos M12 x 30 a los orificios inferiores (A) del cargador con una llave de vaso de 19 mm para asegurar el cargador.

3. Retire los cuatro cáncamos de elevación y vuelva a instalar los tornillos superiores.

Cableado de la fuente de alimentación

Riesgo de descarga eléctrica

• Solo un electricista cualificado debe determinar los requisitos eléctricos y conectar los cables.
• Asegúrese de que la alimentación esté apagada antes de conectar los cables.

Antes de conectar los cables, asegúrese de que se cumplen los siguientes requisitos:

• Utilice únicamente cable de cobre de 75°C.
• El disyuntor del panel debe estar apagado.
• El MaxiCharger debe estar conectado a tierra.
• Se debe instalar un conductor de tierra aislado como parte del circuito derivado que alimenta el MaxiCharger.
• El conductor de tierra debe estar conectado a tierra en el equipo de servicio o, cuando se alimente mediante un sistema derivado por separado, en el transformador de alimentación.
• Todas las conexiones deben cumplir con todos los códigos y ordenanzas locales.
• Utilice cables de 25 mm².

Apertura de la puerta

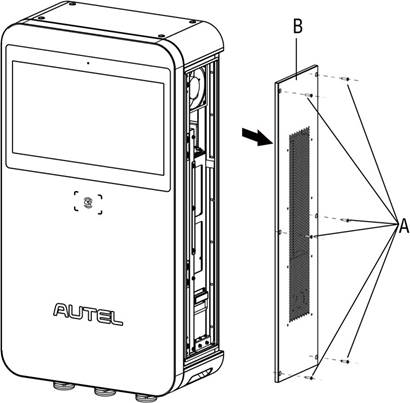

1. Retire los seis tornillos de seguridad M5 (A) del lado derecho del MaxiCharger utilizando un destornillador Torx T25 para retirar la cubierta lateral (B). Déjelos a un lado.

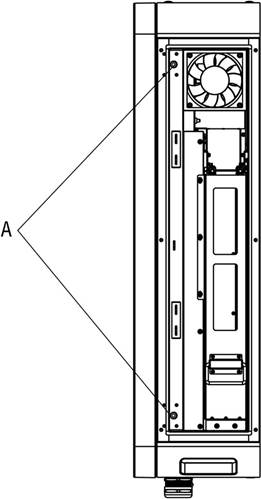

2. Afloje los dos tornillos hexagonales M8 (A) con la llave hexagonal y abra la puerta delantera.


Conexión del cable de entrada

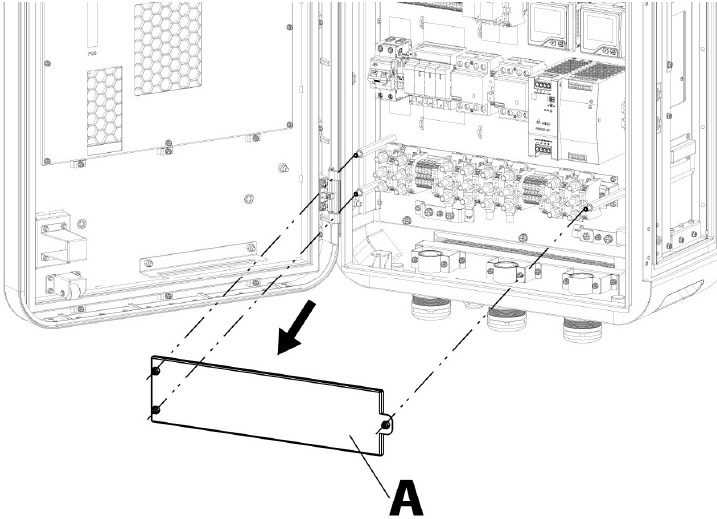

1. Afloje las tres tuercas M6 para retirar la barrera aislante (A) y déjelas a un lado.

2. Tire de los cables y guíelos a través del orificio de entrada de CA inferior.
3. Utilice un pelacables para retirar una longitud adecuada de aislamiento del extremo de los cables individuales. Asegúrese de que la longitud pelada sea compatible con los terminales de cable.
4. Utilice la herramienta de crimpado para fijar el terminal de cable al extremo de los cables.

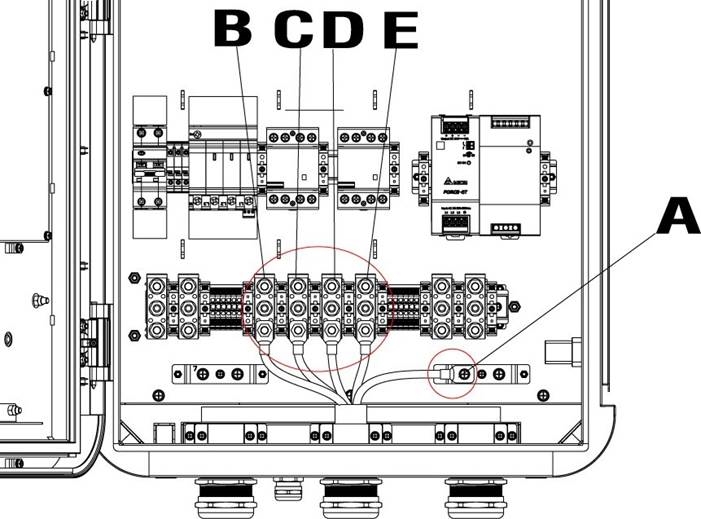

5. Afloje el elemento de fijación M6 con una llave de vaso de 10 mm y conecte el cable PE a la barra colectora PE (A). Vuelva a insertar el elemento de fijación y apriételo a 6 N•m.
6. Utilice una llave de 13 mm para aflojar los cuatro elementos de fijación M8 y conecte los cables a los conectores:
   • Cable L1 al conector B
   • Cable L2 al conector C
   • Cable L3 al conector D
   • Cable N al conector E
7. Vuelva a insertar los elementos de fijación M8 y apriételos al par de apriete de 6–12 N•m.


Finalización de la instalación

Para el montaje en pared:

1. Cierre la puerta delantera volviendo a instalar los dos tornillos hexagonales M8 con la llave hexagonal y apretando completamente los tornillos.

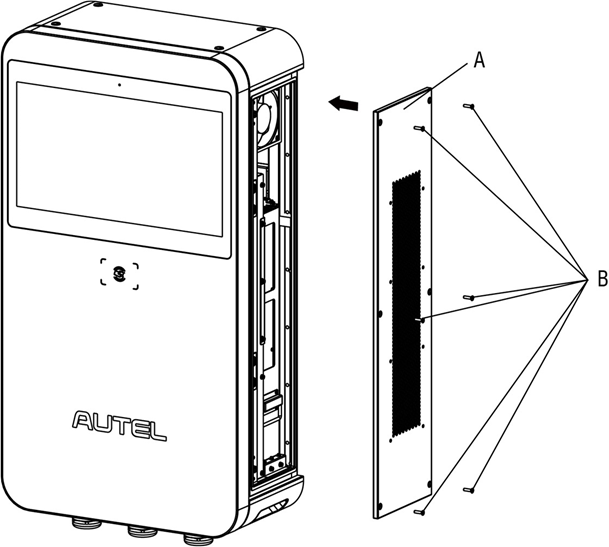

2. Vuelva a instalar la cubierta lateral (A) insertando y apretando los seis tornillos de seguridad M5 (B) a 2 N•m con el destornillador Torx T25.


Para el montaje en un pedestal:

1. Cierre la puerta delantera volviendo a instalar los dos tornillos hexagonales M8 con la llave hexagonal y apretando completamente los tornillos.
2. Vuelva a instalar la cubierta lateral insertando y apretando los seis tornillos de seguridad M5 a 2 N•m con el destornillador Torx T25.
3. Organice los cables de carga como se describe a continuación:

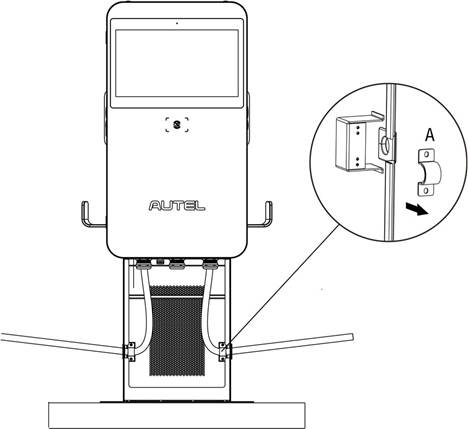

   1. Retire los dos soportes (A) desatornillando los cuatro tornillos M4 a ambos lados del pedestal con el destornillador Phillips.
   2. Coloque los cables en los anillos de goma a través de la abertura.
   3. Vuelva a instalar los soportes atornillando los cuatro tornillos M4 y apretándolos a 1,2 N•m. Asegúrese de que los cables de carga puedan mantener su tolerancia de flexión.

   4. Coloque los cables sobre los soportes de cables a ambos lados del pedestal y conecte los conectores en las fundas.
4. Vuelva a instalar la cubierta frontal del pedestal atornillando los cuatro tornillos de seguridad M5 y apriételos a 2 N•m.

Instalación del dispositivo de protección aguas arriba

Preparación para la puesta en marcha

Solo un ingeniero de servicio cualificado por el fabricante puede poner en marcha el MaxiCharger.

Para realizar la puesta en marcha

1. Asegúrese de que el emplazamiento cumple los siguientes requisitos:
   • El MaxiCharger está instalado de acuerdo con las instrucciones de este manual.
   • La alimentación de CA está disponible.
   • El acceso a Internet está disponible a través de una conexión Ethernet por cable, servicio de telefonía móvil o Wi-Fi.
   • Debe haber un VE de cada tipo de conector disponible para una prueba compatible durante la puesta en marcha.
   • El operador o propietario del emplazamiento debe estar disponible para recibir instrucciones del ingeniero de servicio certificado por el fabricante cuando se instale el MaxiCharger.
2. Asegúrese de recopilar la siguiente información:
   • Nombre y dirección del emplazamiento
   • Información de contacto de la persona de contacto in situ
   • Especificación del fusible o disyuntor externo en el panel de distribución de energía
   • Fecha en que se realizó la instalación
   • Foto del MaxiCharger y los alrededores del emplazamiento
   • Observaciones especiales (si las hay)
3. Alguien debe estar presente para ayudar a dar energía al MaxiCharger en el panel de distribución.

La abertura del conducto debe estar sellada para proteger el cableado del entorno.
