Instrucciones de desmontaje al final de la vida útil del producto

Categoría del producto: Ordenadores personales

Nombre de marketing / Modelo
[Enumere varios modelos si corresponde]

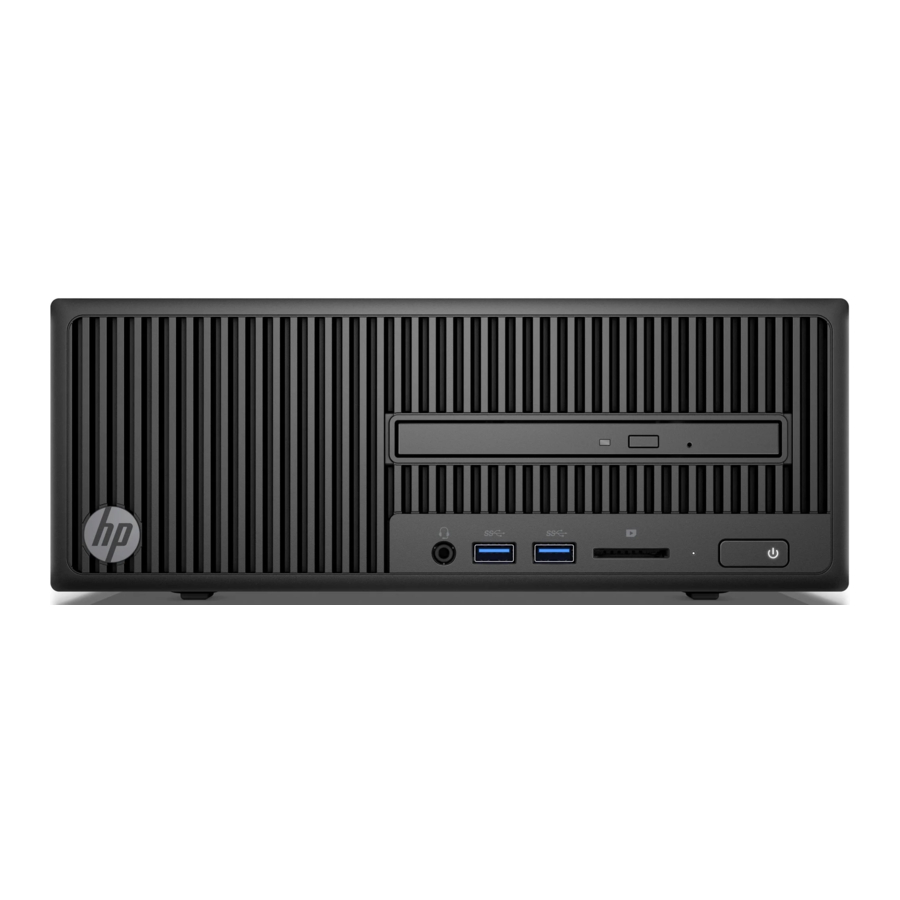

HP 280 G2 Small Form Factor Business PC

Finalidad: El documento está destinado al uso por parte de recicladores o instalaciones de tratamiento al final de la vida útil. Proporciona las instrucciones básicas para el desmontaje de los productos de HP para retirar los componentes y materiales que requieren un tratamiento selectivo, tal como se define en la directiva 2002/96/CE de la UE, residuos de aparatos eléctricos y electrónicos (RAEE).

Elementos que requieren un tratamiento selectivo

Los elementos enumerados a continuación se clasifican como elementos que requieren un tratamiento selectivo.
Introduzca la cantidad de elementos contenidos en el producto que requieren un tratamiento selectivo en la columna de la derecha, según corresponda.

Descripción del elemento	Notas	Cantidad de elementos incluidos en el producto
Placas de circuito impreso (PCB) o conjuntos de circuitos impresos (PCA)	Con una superficie superior a 10 cm cuadrados MB, memoria, HDD PCA, ODD PCA, PSU PCA	5
Baterías	Todos los tipos, incluidas las pilas alcalinas estándar y las pilas de botón o de tipo moneda de litio MB	1
Componentes que contienen mercurio	Por ejemplo, mercurio en lámparas, retroiluminación de pantallas, lámparas de escáner, interruptores, baterías	0
Pantallas de cristal líquido (LCD) con una superficie superior a 100 cm cuadrados	Incluye pantallas iluminadas de fondo con lámparas de descarga de gas	0
Tubos de rayos catódicos (CRT)		0
Condensadores / capacitadores (que contienen PCB/PCT)		0
Condensadores / capacitadores electrolíticos que miden más de 2,5 cm de diámetro o altura	PSU	2
Cables y cordones eléctricos externos	Cable de alimentación	1
Lámparas de descarga de gas		0
Plásticos que contienen retardantes de llama bromados que pesan > 25 gramos (sin incluir los PCB o los PCA que ya figuran como un elemento independiente más arriba)	ventilador del sistema, ventilador del refrigerador, ventilador de la PSU	3
Componentes y piezas que contienen tóner y tinta, incluidos líquidos, semilíquidos (gel/pasta) y tóner	Incluye los cartuchos, los cabezales de impresión, los tubos, las cámaras de ventilación y las estaciones de servicio.	0
Componentes y residuos que contienen amianto		0
Componentes, piezas y materiales que contienen fibras cerámicas refractarias		0
Componentes, piezas y materiales que contienen sustancias radiactivas		0

Herramientas necesarias

Enumere el tipo y el tamaño de las herramientas que se suelen utilizar para desmontar el producto hasta un punto en el que se puedan retirar los componentes y materiales que requieren un tratamiento selectivo.

Descripción de la herramienta	Tamaño de la herramienta (si corresponde)
Descripción #1 Destornillador crisscross	2#
Descripción #2 Destornillador hexagonal	T15
Descripción #3 Plancha eléctrica	QUICK 310
Descripción #4
Descripción #5

Proceso de desmontaje del producto

Enumere los pasos básicos que se deben seguir normalmente para retirar los componentes y materiales que requieren un tratamiento selectivo:
1. Suelte el tornillo del panel de acceso.
2. Retire el panel de acceso de la unidad.
3. Retire el bisel frontal de la unidad.
4. Retire la cubierta del disipador de calor de la unidad.
5. Retire el cable HDD/ODD de la unidad.
6. Retire la ODD de la unidad.
7. Retire la caja del HDD de la unidad.
8. Retire el HDD de la caja del HDD.
9. Retire el cable de alimentación del PCA y el cable del ventilador del sistema del PCA.
10. Saque el PCA de la unidad.
11. Retire el refrigerador del PCA.
12. Retire la memoria del PCA
13. Retire la PSU y el ventilador del sistema de la unidad.
14. Abra la PSU y retire el ventilador de la PSU.
15. Retire el PCA de la PSU.
16. Retire el CAP con una plancha eléctrica.
Gráfico opcional. Si el proceso de desmontaje es complejo, inserte una ilustración gráfica a continuación para identificar los elementos contenidos en el producto que requieren un tratamiento selectivo (con descripciones y flechas que identifiquen las ubicaciones).

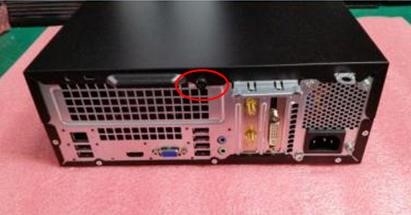

	Suelte el tornillo del panel de acceso.

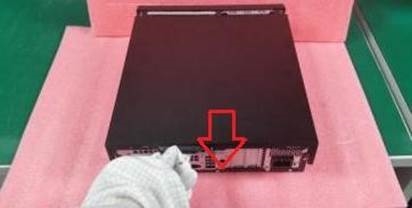

	Retire el panel de acceso de la unidad. Sujetando la lengüeta al final del panel de acceso, tire del panel de acceso hacia la parte posterior y retírelo de la unidad.

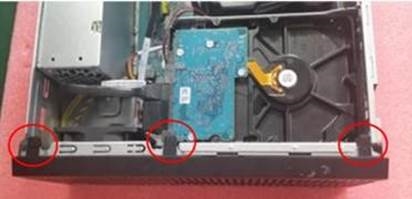

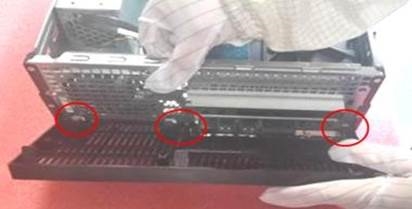

	Retire el bisel frontal de la unidad. Suelte 3 pestillos del bisel del chasis tirando de los pestillos del bisel hacia fuera.

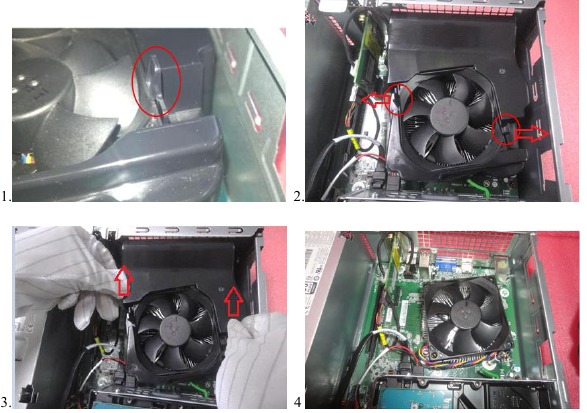

	Retire la cubierta del disipador de calor de la unidad.

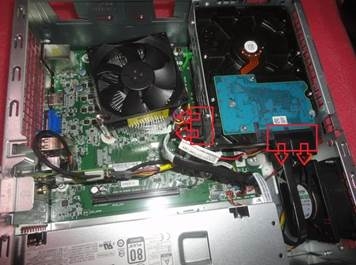

	Retire el cable HDD/ODD de la unidad.

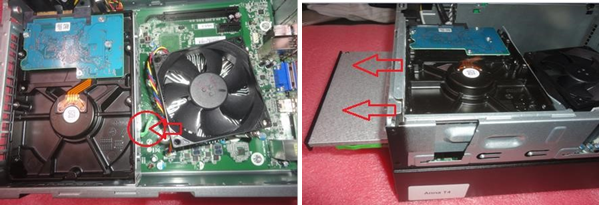

	Retire la ODD de la unidad.

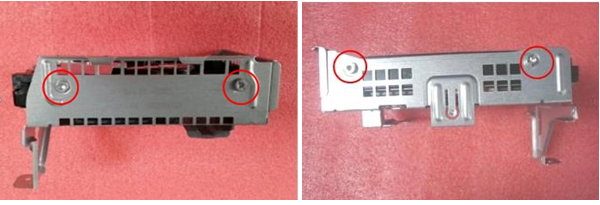

.	Retire la caja del HDD de la unidad. Suelte el tornillo de la caja del HDD y saque la caja del HDD de la unidad.

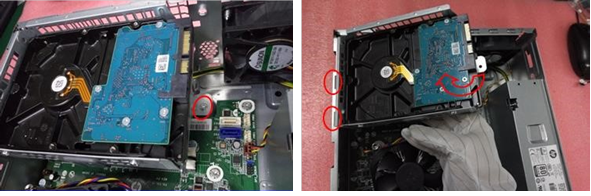

	Retire el HDD de la caja del HDD. Suelte 4 tornillos de la caja del HDD y saque el HDD de la caja del HDD.

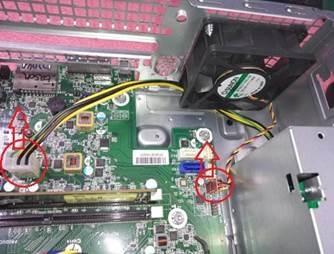

	Retire el cable de alimentación del PCA y el cable del ventilador del sistema del PCA.

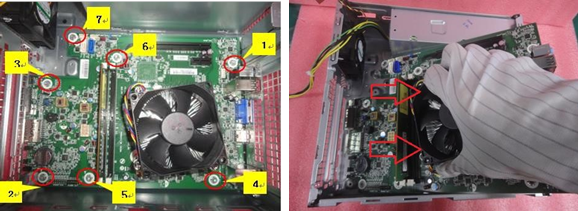

	Saque el PCA de la unidad. Suelte 7 tornillos del PCA y saque la placa base de la unidad.

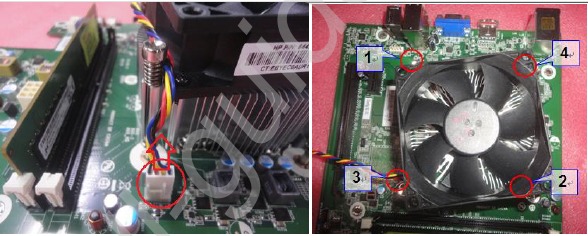

	Retire el refrigerador del PCA. Suelte 4 tornillos del refrigerador del PCA y retire el refrigerador del PCA.

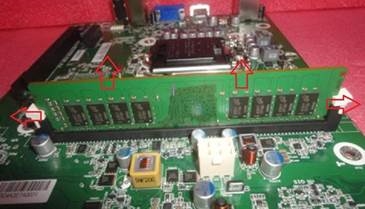

	Retire la memoria del PCA.

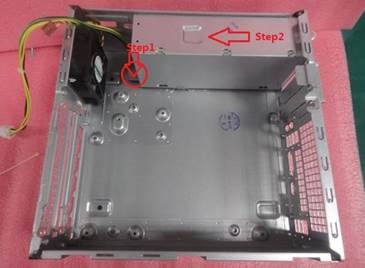

	Retire la PSU y el ventilador del sistema de la unidad. Suelte 4 tornillos del ventilador del sistema del chasis, presione la PSU hacia arriba y saque la PSU de la unidad.

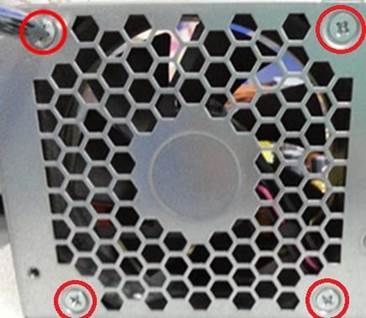

	Abra la PSU y retire el ventilador de la PSU. Gire el destornillador para soltar la cubierta de la PSU y retire el ventilador de la PSU.

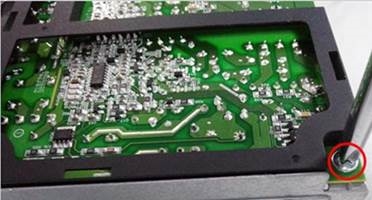

	Retire el PCA de la PSU. Gire el destornillador para soltar el PCA de la PSU.

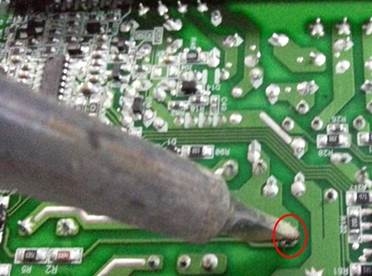

	Retire el CAP con una plancha eléctrica.
