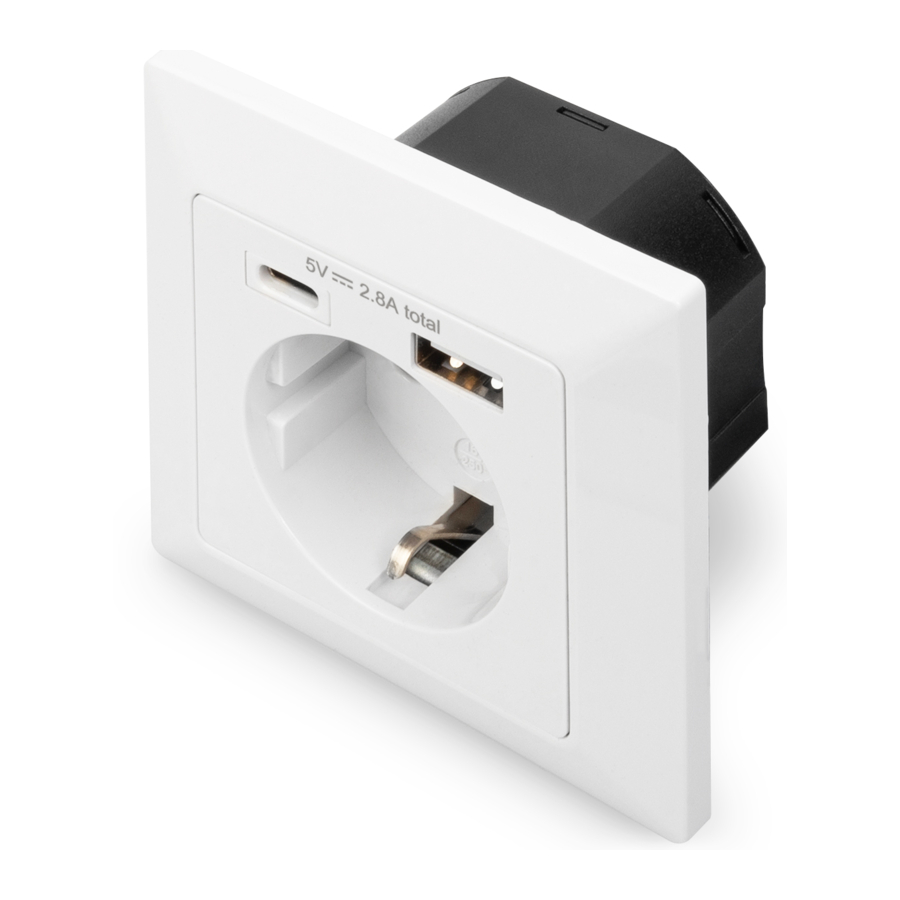

Manual de Digitus DA-70615

Contenido del paquete

Ÿ 1x Unidad principal
Ÿ 1x Manual del usuario

Eficiencia energética

Entrada: 180-250V~, 50/60Hz, Max 0.25A
Salida: 5.0V DC 2.8A, Max 14.0W

Para el tipo A

• Ÿ Eficiencia activa media: 82.5 %
• Ÿ Eficiencia con carga baja (10%): 78.0 %

Para el tipo C

• Ÿ Eficiencia activa media: 81.2 %
• Ÿ Eficiencia con carga baja (10%): 72.0% Consumo de energía sin carga: 0.09W

Conexiones

1. Apague la alimentación antes de la instalación.

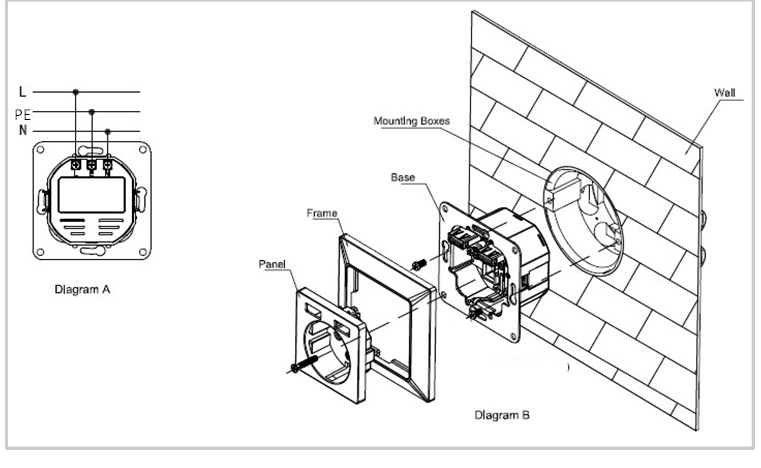

2. Conecte la toma de corriente como se muestra en el diagrama A. Antes de instalar la toma de corriente, asegúrese de que no haya ningún cable expuesto en la conexión.
   Tenga en cuenta que las fases no se pueden conectar a tierra a través de otra toma de corriente con conexión a tierra en las cercanías. Recomendamos instalar la toma de corriente con conexión a tierra al final de la fila.
   (ATENCIÓN: el área de la sección transversal del cable de conexión de alimentación es de al menos 1,5 mm^2 y no supera los 2,5 mm^2)

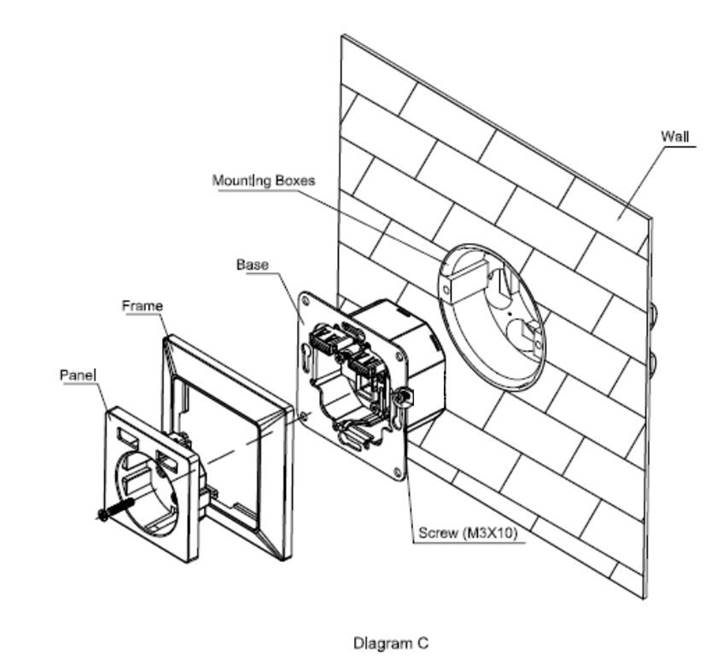

3. Para fijar la base con el tornillo o la garra como en el Diagrama B o el Diagrama C, coloque el marco sobre la base.

Pared hueca/ Construcción en seco

Pared sólida (ladrillo)

Explicación de los símbolos

	Solo para uso en interiores
	SMPS (unidad de fuente de alimentación de modo conmutado)
	SMPS que incorpora un transformador de aislamiento de seguridad a prueba de cortocircuitos (inherentemente o no inherentemente)
	Símbolo para la clase II
PE	Toma de tierra de protección
	Toma de tierra de protección

Advertencia

Deben observarse las siguientes instrucciones de seguridad antes de su uso:

1. Opere el dispositivo solo en interiores.
2. Evite la influencia de la humedad, el polvo, la luz solar u otras fuentes de calor.
3. La toma de corriente es parte de la instalación del edificio. Las normas y directivas nacionales pertinentes deben observarse durante la planificación y la instalación.
4. El aparato solo puede funcionar con una alimentación de CA de 230 V/50 Hz. El trabajo en la red de 230 V solo puede ser realizado por un electricista cualificado certificado en su país.
5. Observe las normas de prevención de accidentes aplicables durante la instalación.
6. Para evitar descargas eléctricas al aparato, desconecte la tensión de red (por ejemplo, apague el disyuntor).
7. El incumplimiento de las instrucciones de instalación puede provocar incendios u otros peligros.
8. La instalación solo puede realizarse en cajas empotradas disponibles en el mercado (cajas de aparatos) de acuerdo con la norma DIN 49073-1, con una profundidad mínima de 40 mm.
9. Observe los cables y las secciones transversales de los cables permitidos al conectar a los terminales del dispositivo.

Información obligatoria de acuerdo con la norma de seguridad del aparato:
¡Nota!

1. ¡Instalación solo por personas con conocimientos y experiencia eléctrica relevantes!
2. La instalación incorrecta pone en peligro su propia vida y la vida de los usuarios del sistema eléctrico.
3. La instalación incorrecta lo pone en riesgo de daños graves a la propiedad. Usted puede ser personalmente responsable por lesiones personales y daños a la propiedad.
4. Póngase en contacto con un electricista.

Conocimientos especializados necesarios para la instalación:
Los siguientes conocimientos especializados en particular son necesarios para la instalación:

1. la aplicación de las 5 reglas de seguridad:
   1. Desconectar
   2. Asegurar contra el reinicio
   3. Asegúrese de que no haya tensión
   4. Conexión a tierra y cortocircuito
   5. cubrir o aislar las partes activas vecinas
2. selección de herramientas adecuadas, equipos de medición y, si es necesario, equipos de protección personal.
3. seleccione el material de instalación eléctrica para garantizar las condiciones de apagado.
4. comprobación del sistema eléctrico después de la instalación.
5. observando las clases de protección IP
6. instalación exclusivamente con material de instalación eléctrica adecuado
7. comprobar y observar las respectivas especificaciones para el tipo de red de suministro
   (sistema TN, sistema TT o sistema IT) y las condiciones de conexión resultantes (puesta a cero, puesta a tierra de protección o cualquier medida adicional requerida, etc.).

Mantenimiento y limpieza:

1. la toma de corriente no necesita mantenimiento.
2. deje cualquier reparación a un electricista cualificado.
3. limpie el aparato solo con un paño suave, limpio, seco y sin pelusa.
4. no utilice productos de limpieza que contengan disolventes. Esto puede dañar la carcasa de plástico.
5. no utilice paños húmedos ni esponjas para limpiar el aparato.
