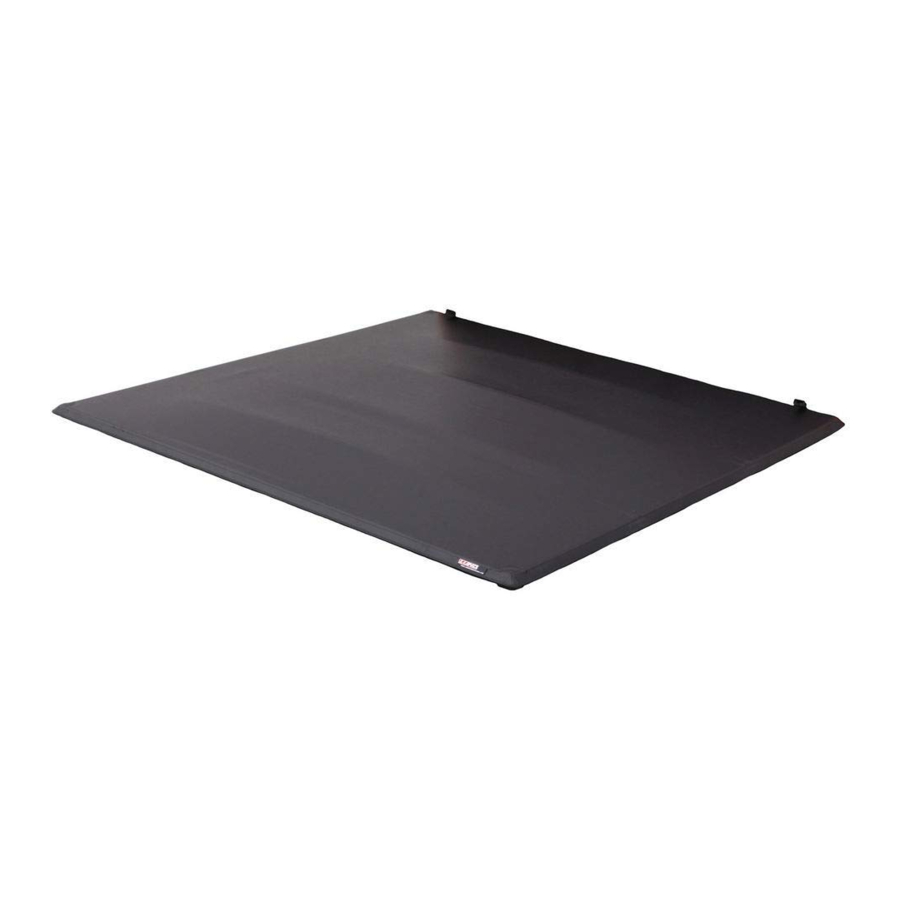

Manual de LUND Genesis
Índice
NOTA: El producto real puede variar con respecto a la ilustración.
Herramientas necesarias
Preparación antes de la instalación
- Lave las superficies del carril superior de la caja de la camioneta.
- Asegúrese de secar completamente las superficies superiores de la caja de su camioneta antes de instalar la cubierta de lona.
Pasos de instalación
NOTA: La aplicación real puede variar ligeramente con respecto a las ilustraciones.
PASO 1

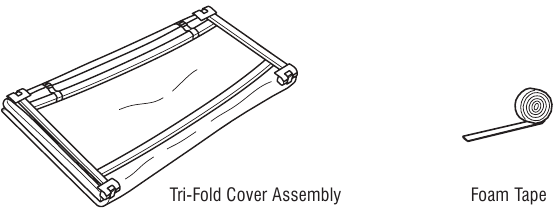

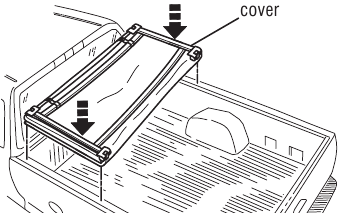

Coloque el conjunto de la cubierta en la parte superior de la caja de la camioneta junto a la cabina.
PASO 2
Si existe un espacio entre la cubierta y el mamparo, continúe con el Paso 3. Si no, continúe con el Paso 5.
PASO 3
Asegúrese de que no haya polvo ni residuos en el carril delantero. Dé la vuelta a la cubierta, aplique la cinta de espuma suministrada al carril delantero de la cubierta y recorte para que encaje. Dé la vuelta a la cubierta y colóquela en la camioneta como se muestra en el Paso 1 y, a continuación, continúe con el Paso 5.
PASO 4
Aplicar a camionetas CON protector de caja. No funcionará con protectores de caja sobre el carril.

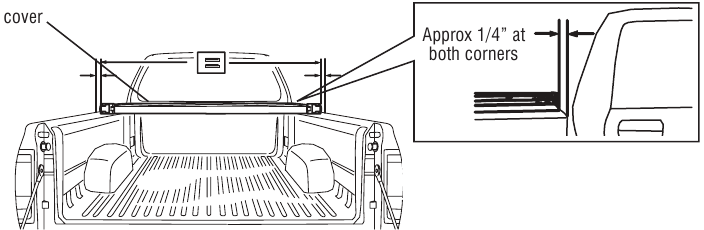

PASO 5
Alinee primero con la parte delantera de la caja. Centre el conjunto de la cubierta en la camioneta. Coloque el conjunto de la cubierta de modo que los espacios en todos los lados sean iguales.

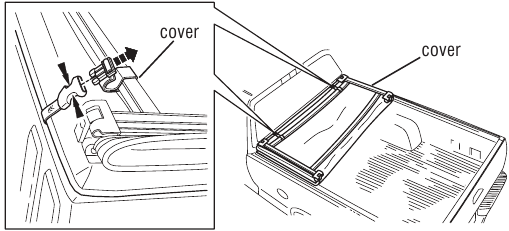

PASO 6
La cubierta tiene correas de retención con hebillas de liberación rápida para evitar que se dañe al transportar cargas a granel o cuando no está en el vehículo.
PASO 7

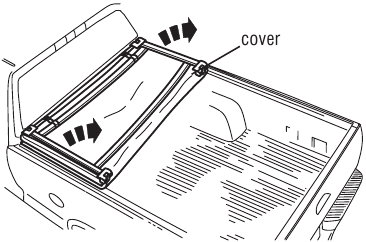

Despliegue la segunda sección de la cubierta.

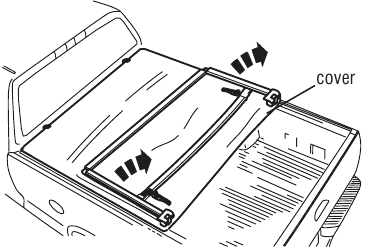

PASO 8
Despliegue la tercera sección de la cubierta.
PASO 9

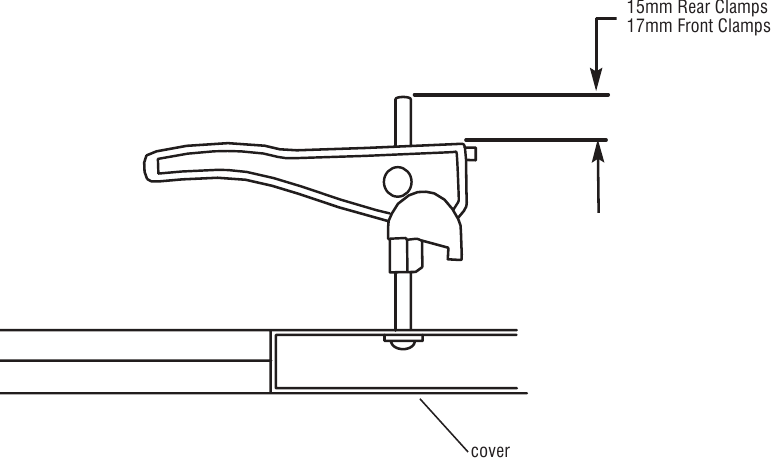

Precargue las abrazaderas antes de la instalación de la cubierta Tonneau para evitar ajustes innecesarios. Mida desde la parte superior de la varilla hasta la base de la abrazadera como se muestra en el gráfico.

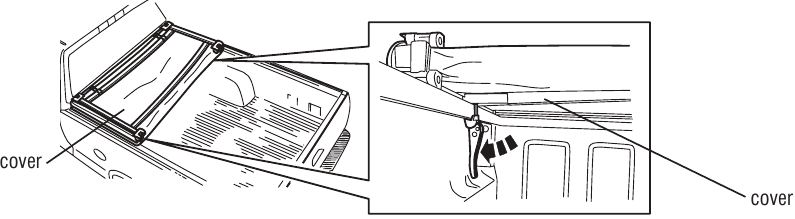

Asegurar las abrazaderas delanteras: plegar la cubierta hacia delante
PASO 10
PASO 11
Gire cada abrazadera hacia abajo desde su posición de almacenamiento.
PASO 12
Ajuste las abrazaderas a la altura adecuada. Asegúrese de que la estructura interna de la pared de la caja y la tapa de la abrazadera estén alineadas como se muestra con la línea de puntos. La altura del mango debe ajustarse de manera que la abrazadera entre en contacto con la brida del carril de la caja mientras el mango está en la posición de las 4 en punto (LH) o de las 8 en punto (RH).
PASO 13
Gire los mangos hacia arriba y deslice las abrazaderas hacia el borde de la caja de la camioneta como se muestra. Para facilitar el deslizamiento hacia afuera, el mango del pestillo debe estar en esta posición hasta que la abrazadera encaje en la brida de la caja.
PASO 14
Gire las abrazaderas a la posición de bloqueo. Repita para el lado opuesto.
NOTA: Se debe sentir una fuerza ligera a moderada al enganchar a la caja de la camioneta. Los pestillos NO deben estar sueltos cuando estén en la POSICIÓN BLOQUEADA.
PASO 15

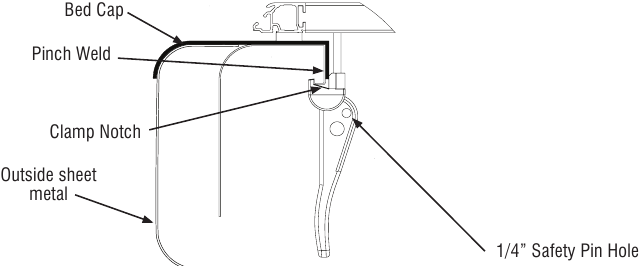

Después de sujetar Tonneau, inspeccione las abrazaderas para asegurarse de que la soldadura de pinza esté asentada correctamente en la muesca de la abrazadera. Recorte la tapa de la caja en la ubicación de la abrazadera si se extiende hacia abajo más allá del metal.
Si viaja con el Tonneau en la posición plegada, se recomienda utilizar un pasador de seguridad o un candado en las abrazaderas delanteras.

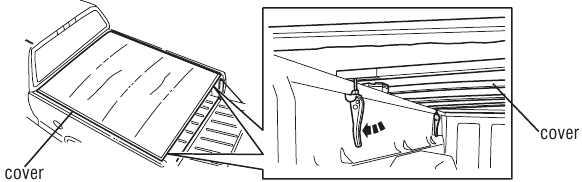

Asegurar las abrazaderas traseras: plegar la cubierta hacia atrás
PASO 16
Repita el Paso 11 al Paso 14
Desenganche y sujeción de los pestillos para plegar y guardar la cubierta

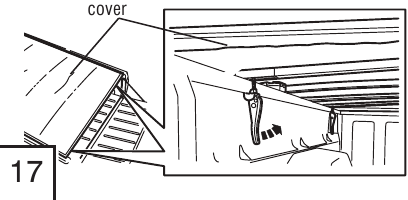

PASO 17
STE8 18
Gire el mango del pestillo hacia arriba para desenganchar el carril lateral de la camioneta.
PASO 19
- Deslice el pestillo hacia el interior de la caja de la camioneta,
- Devuelva el mango del pestillo a la posición vertical. El mango del pestillo debe estar lo más adentro posible de la caja de la camioneta antes de continuar con el siguiente paso.
![Instalación - Desenganche y sujeción de los pestillos - Paso 3]( "LUND - Genesis - Instalación - Desenganche y sujeción de los pestillos - Paso 3")
PASO 20

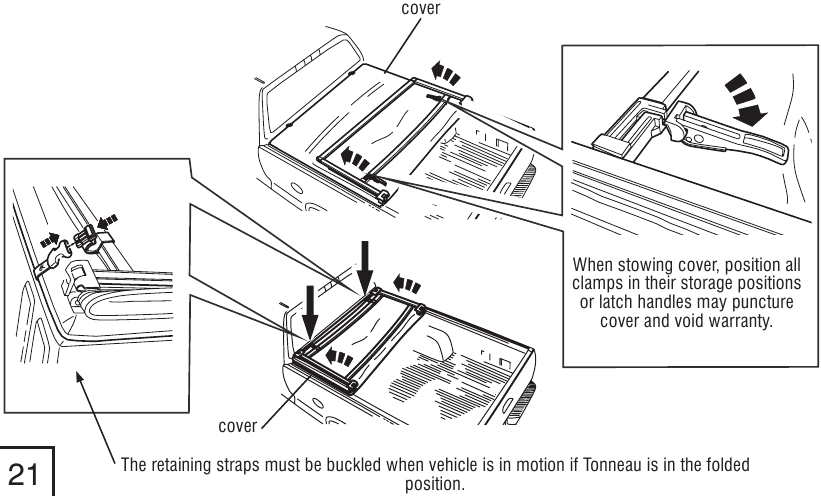

Gire la abrazadera hacia arriba desde su posición de instalación hasta su posición de almacenamiento, como se muestra a la izquierda. Asegúrese de que el mango del pestillo coincida con la ilustración de la etiqueta de precaución del arco.
PASO 21
Cuidado y limpieza
- Lave solo con jabón suave y seque con un paño limpio.
Información de contacto
Visítenos en lundinternational.com
800-241-7219
Información importante sobre seguridad
Para una instalación adecuada y el mejor ajuste posible, lea todas las instrucciones ANTES de comenzar.
Para obtener asistencia técnica u obtener piezas faltantes, llame a Relaciones con el Cliente at 1-800-328-5863.
- Pueden producirse lesiones personales graves y daños a la propiedad si el vehículo se conduce sin ambas hebillas negras en la parte delantera de la cubierta abrochadas.
- Antes de operar el vehículo, las abrazaderas deben estar aseguradas de manera que los labios de la abrazadera sujeten firmemente la estructura interna de la pared de la caja.
- Suelte las hebillas solo cuando instale completamente la cubierta.
- Después de un período de asentamiento (1 semana), puede ser necesario reajustar la carga de la abrazadera después de que los aisladores de espuma tomen un juego para mantener el espacio uniforme entre la cubierta Genesis™ Tri-Fold Tonneau y los carriles de la caja.
- Verifique las cargas de la abrazadera del soporte cada 3 meses o 5,000 millas.
- La cubierta Genesis™ Tri-Fold Tonneau debe estar cerrada o asegurada con correas mientras el vehículo está en movimiento.
