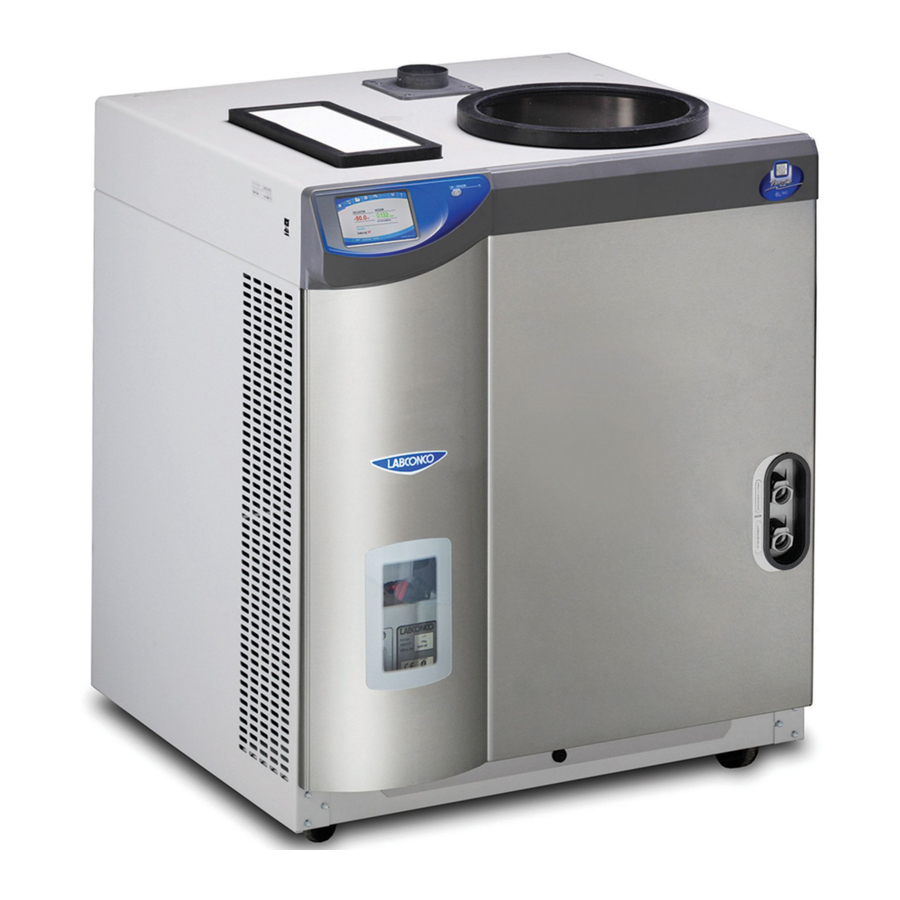

Manual de Labconco FreeZone

Preparativos

Suministro eléctrico adecuado

• Modelos de 230 V

  • Circuito monofásico dedicado de 15 amperios. El uso de otros aparatos en el mismo circuito puede hacer que la corriente exceda la capacidad del disyuntor o fusible.
  • La frecuencia debe coincidir con la clasificación de la etiqueta de serie. Una frecuencia incorrecta dañará el compresor.

Requisitos de la bomba de vacío de paletas rotativas

• Modelos de 1 litro, 2,5 litros, 4,5 litros
  • Caudal mínimo de 88 litros por minuto
  • Vacío final de 0,002 mBar
• Modelos de 6 litros, 12 litros, 18 litros
  • Caudal mínimo de 144 litros por minuto
  • Vacío final de 0,002 mBar
• Requisitos de los enchufes en el cable de alimentación de la bomba de vacío
  • Modelos de 230 V: enchufe IEC inverso

• Conexión de lengüeta de manguera para manguera de diámetro interior de 0,75 pulgadas

Instalación

Configuración de la bomba de vacío

• Retire las tapas protectoras de los puertos de entrada y salida.

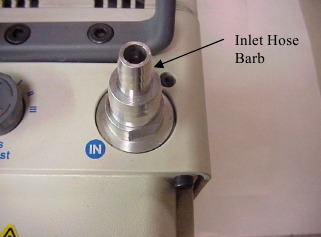

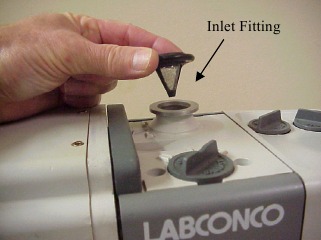

• Algunas bombas de vacío tienen accesorios de entrada que se atornillan en el puerto de entrada. Asegúrese de que la junta tórica esté en la superficie de sellado. Inserte el accesorio en la carcasa de la bomba y apriételo de forma segura.

• Algunas bombas de vacío tienen accesorios de entrada que se sujetan a la bomba. Coloque el anillo de centrado con la rejilla del filtro en el accesorio de entrada.

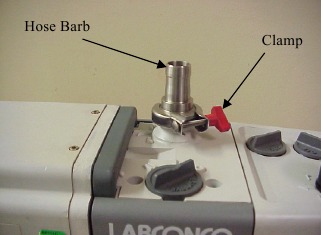

• Coloque el accesorio de lengüeta de manguera en la parte superior del anillo de centrado.

• Asegure el accesorio con la abrazadera.

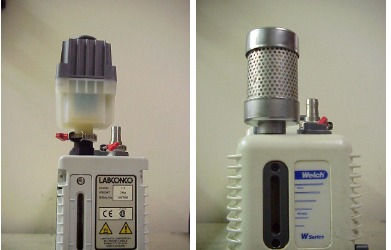

• Fije el filtro de escape al puerto de escape. Algunas bombas tienen filtros que se enroscan. Otras requieren que se coloque un anillo de centrado en el accesorio y luego una abrazadera lo asegure de forma similar al accesorio de entrada.

• NOTA: Las bombas de vacío de paletas rotativas deben tener un filtro de escape para evitar que la niebla de aceite salga de la bomba y agote el suministro de aceite.
• Llene la bomba con aceite hasta que el nivel esté entre las líneas del indicador de nivel en el extremo de la carcasa de la bomba.
• Verifique que la configuración de voltaje de la bomba de vacío coincida con el voltaje del liofilizador que se muestra en la etiqueta del número de serie. Reconfigure si es necesario. Consulte las instrucciones de la bomba.
• Encienda el interruptor de alimentación de la bomba de vacío.

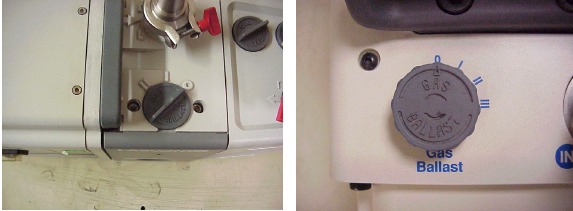

• Ajuste el balasto de gas a la posición cerrada o mínima.


Conexiones de la bomba de vacío

• Modelos de sobremesa

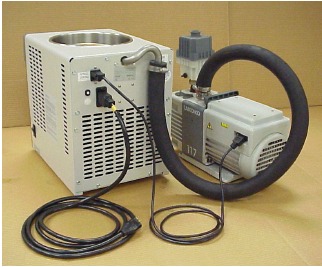

  • Coloque la bomba de vacío a menos de 2 pies del puerto de 0,75 pulgadas de diámetro en la parte posterior del gabinete.
  • Conecte un extremo de la manguera de vacío al puerto del liofilizador y el otro extremo al puerto de entrada de la bomba de vacío. Sujete ambos extremos de forma segura.
  • Conecte el cable de alimentación de la bomba de vacío al receptáculo en la parte posterior del liofilizador.
• Modelos de consola
  •
    Asegúrese de que la alimentación del liofilizador esté desconectada.

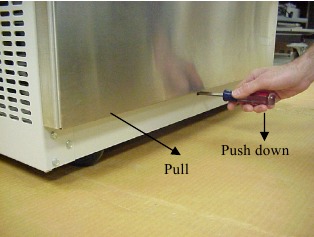

  • Retire el panel inferior frontal del liofilizador insertando un destornillador en la ranura debajo del centro del panel frontal. Gire el mango del destornillador hacia abajo mientras tira de la parte inferior del panel hacia afuera.

  • Coloque la bomba de vacío dentro del gabinete.

  • Conecte la manguera de vacío al accesorio de entrada de la bomba de vacío. Sujete de forma segura.
  • Vuelva a instalar el panel frontal colocando el borde superior debajo del panel de control y empujando la parte inferior hacia adentro.

  •
    Asegúrese de que la alimentación del liofilizador esté desconectada antes de retirar el panel posterior inferior. NO retire el panel posterior superior.

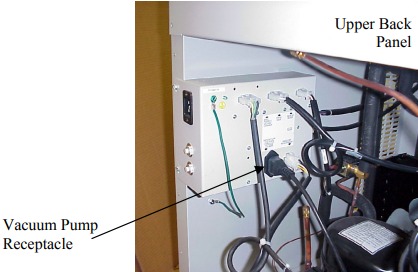

  • Enchufe el cable de alimentación de la bomba de vacío en el receptáculo en la caja de conexiones marcado como Vacuum Pump (bomba de vacío).

  • Vuelva a colocar el panel trasero.

Instalación de una cámara o colector

(excepto los modelos de 4,5 l que ya tienen la cámara acoplada)

• Modelos de 1 litro y 2,5 litros

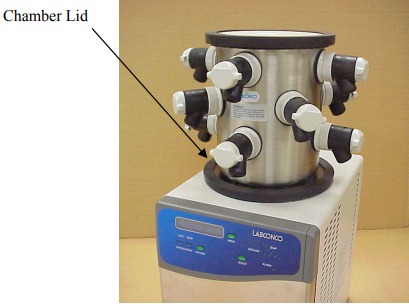

  • Coloque la tapa de la cámara colectora en la parte superior de la cámara.

  • Centre la junta de goma plana en el orificio del centro de la tapa de la cámara.
  • Coloque la cámara o el colector sobre la junta.
• Cámaras de modelos de 6 l, 12 l y 18 l
  • Coloque la junta de goma plana sobre el puerto de entrada.

  • Coloque la cámara sobre la junta.

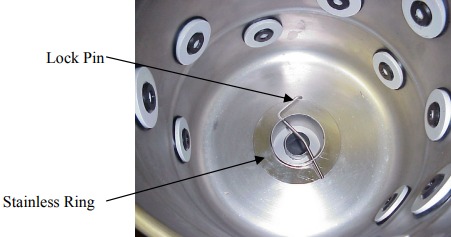

  • Alcanzando el interior de la cámara, coloque el anillo de acero inoxidable sobre la abertura del puerto. Deslice el pasador de bloqueo a través de los orificios del puerto y gírelo sobre el centro (solo cámara de acero inoxidable).

• Colectores de 6 l, 12 l y 18 l: consulte las instrucciones suministradas con los colectores.

Prueba o puesta en marcha

Prueba del sistema

• Conecte el cable de alimentación al receptáculo en la parte posterior del liofilizador e inserte el otro extremo en un receptáculo de pared adecuado.
• Encienda el interruptor de alimentación.
• Comprobación de vacío
  • Asegúrese de que la tapa esté en el colector y que haya un colector o una cámara en su lugar.
  • Cierre todas las válvulas del colector.
  • Establezca el nivel de vacío en 0,002 mBar (excepto los modelos de 1 l sin control de vacío).
  • Presione el botón Vacuum (vacío).
  • El vacío debe alcanzar 0,133 mBar o menos en 15 minutos.
• Refrigeración (deje la bomba de vacío en funcionamiento)
  • Presione el botón Refrigeration (refrigeración).
  • La temperatura del colector debe alcanzar la temperatura de funcionamiento (-50 °C o -84 °C según el modelo) en 40 minutos.
• Si el liofilizador no funciona como se esperaba, consulte el Manual del usuario para obtener información sobre la resolución de problemas o llame a Labconco.

Labconco Corporation
8811 Prospect Avenue
Kansas City, MO 64132-2696
800-821-5525, 816-333-8811
FAX 816-363-0130
E-MAIL labconco@labconco.com
HOME PAGE www.labconco.com

Nota: Esta guía rápida de instalación puede no proporcionar toda la información para su instalación. Consulte el Manual del usuario para obtener detalles y precauciones. No deseche el embalaje hasta que haya identificado todas las piezas que se enviaron y el liofilizador funcione correctamente.
