Manual del SmartGyro K2 PRO

Contenido

1 Uso
2 Esquemas del patinete
3 Cómo desplegar tu patinete Smartgyro
4 Cómo encender las luces de tu Smartgyro K2 PRO
5 Pantalla
6 Aplicación Smartgyro
7 Batería y cargador
8 Mantenimiento
- 8.1 Consejos sobre el mantenimiento
9 Referencias
10 Descargar el manual
11 En otros idiomas

Uso

Antes del primer uso, cargue la batería a su máxima capacidad. Simplemente mire el indicador LED en el transformador:
Rojo = cargando
Verde = carga completa.
Encienda su Smartgyro presionando el botón de encendido ubicado en el panel de control durante unos segundos.
Seleccione una de las 4 velocidades disponibles con una sola pulsación del botón de encendido.
Por razones de seguridad, tiene que iniciar el trayecto con el pie y luego presionar el acelerador (A).

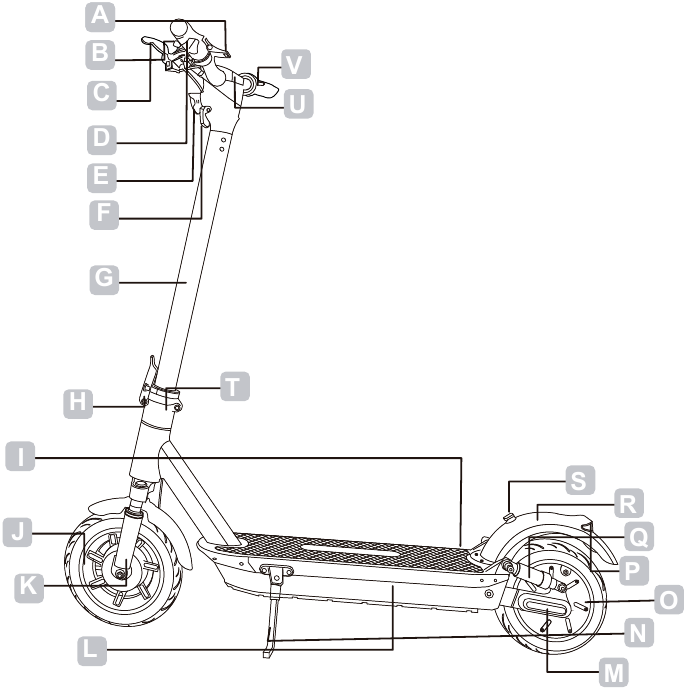

Esquemas del patinete

Mosquetón
Timbre
Maneta de freno
Manillar
Faro delantero
Reflector
Potencia
Palanca de liberación
Puerto de carga
Freno de tambor
Suspensión delantera
Compartimento de la batería
Reflector lateral
Pata de cabra
Motor de buje
Luz de freno
Suspensión trasera
Guardabarros trasero
Hebilla
Mecanismo de plegado
Pantalla
Acelerador electrónico

La velocidad de crucero es una función adicional que se puede configurar para la comodidad del usuario y que significa que cuando se suelta el acelerador, el patinete no reducirá su velocidad. Úselo en líneas rectas largas sin obstáculos y siempre con precaución. La velocidad de crucero se activa o desactiva desde la aplicación Smartgyro.
El nivel de emisión de sonido es inferior a 70 dB(A).

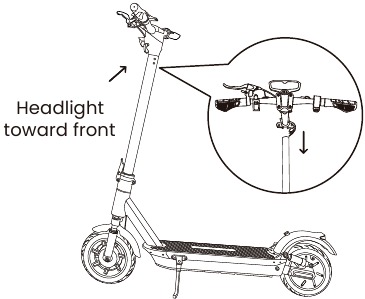

Cómo desplegar tu patinete Smartgyro

Despliegue el mástil del manillar y ajústelo. A continuación, despliegue la pata de cabra para apoyar el patinete.

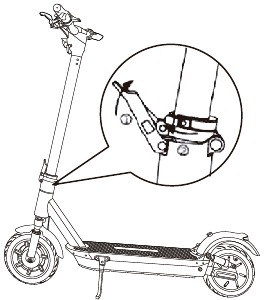

Sistema de plegado de doble seguridad

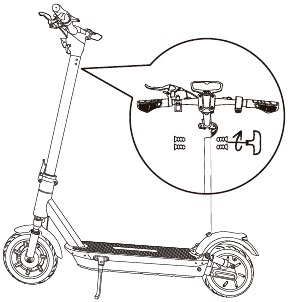

Conecte firmemente los cables dentro del mango y el mástil. Deslice el mango en la potencia. Tenga en cuenta la orientación correcta.
Instale seis tornillos (dos en cada lado) con la llave hexagonal incluida.
Compruebe que su patinete se puede encender y apagar.

Cómo encender las luces de tu Smartgyro K2 PRO

Al montar el manillar en el mástil, recuerde primero fijar la estructura con los tornillos SIN APRETARLOS FUERTE y una vez que estén todos correctamente posicionados y encajados en la estructura (buscando la posición correcta), APRÉTELOS FUERTE para montar el manillar correctamente.

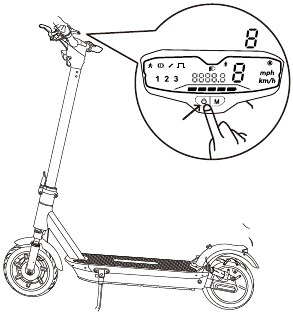

Para encender y apagar las luces del patinete, debe presionar el botón de encendido dos veces.
También puede encender y apagar las luces a través de la APP.

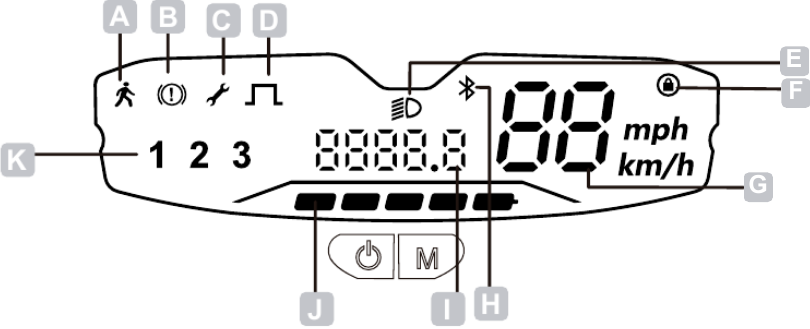

Pantalla

Modo peatonal: la marcha peatonal a 6 km/h facilita el empuje del patinete.
Freno: el icono indica que el freno se ha activado
Error: El icono de la llave inglesa indica que el patinete ha detectado un error
Arranque no nulo: el icono indica que cuando la velocidad del patinete alcanza los 3 km/h, pulse el acelerador y el motor empieza a funcionar.
Control del interruptor de la luz: Haga clic en el botón izquierdo para controlar el encendido/apagado de la luz
Interruptor de la función de bloqueo: haga clic con el botón derecho en el botón izquierdo 8 veces para abrir la función de bloqueo, el icono de la pantalla de bloqueo del patinete se ilumina y el motor no puede funcionar en el estado bloqueado, presione el botón izquierdo nuevamente 8 veces para desbloquear el patinete.
Cambio de unidad de velocidad: Con el medidor encendido, presione el botón derecho tres veces para cambiar entre las unidades km/h y mph
Bluetooth: el icono indica que el patinete se ha conectado correctamente al dispositivo
Cambio de kilometraje: Con el medidor encendido, haga doble clic en el botón izquierdo para cambiar entre el kilometraje individual o total
Nivel de batería: La carga de la batería se indica mediante 5 barras. Cada una representa aproximadamente el 20% de una batería completa.
Marcha de velocidad: haga clic con el botón derecho para cambiar las tres marchas 1, 2 y 3, haga doble clic en el botón derecho para cambiar a la marcha peatonal y haga doble clic de nuevo en la marcha original.1

Aplicación Smartgyro

Descarga la APP Smartgyro.
Descarga la APP Smartgyro. Para ello, selecciona tu sistema operativo (Android o Apple) y luego selecciona el modelo de patinete Smartgyro que has adquirido: Smartgyro K2 PRO.

En la APP puedes encender y apagar las luces, activar o desactivar la velocidad de crucero y ver la velocidad, los kilómetros recorridos, la batería, etc.

Batería y cargador

Cada smartGyro está equipado con una batería de litio y un cargador y tiene su propio número de serie. No reemplace la batería ni su cargador, podría ser peligroso.

Batería de litio
Por favor, cargue completamente la batería antes de usar su smartGyro K2 PRO
Cargue la batería cuando su nivel esté en la mitad de la barra de energía para evitar influir en su conducción.

Cargador
La función de protección contra sobrecarga del cargador detendrá automáticamente el proceso de carga cuando la batería esté 100% llena.
Instrucciones de carga:

El vehículo debe estar apagado durante la carga
Conecte el enchufe del cargador a la red eléctrica.
Enchufe el cargador en una toma de corriente de 100V-240V.
Luz roja: carga en curso. Luz verde: proceso de carga completado. Por favor, guarde siempre el cargador en un ambiente seco y ventilado.

Mantenimiento

Instrucciones para la limpieza de tu Smartgyro.
Si quieres que tu patinete siga pareciendo nuevo, te recomendamos limpiarlo después de cada uso con un paño suave y húmedo (sin líquidos abrasivos). A continuación, déjelo en un lugar donde pueda ser ventilado evitando la corrosión de las partes metálicas. Cuando limpie el patinete, asegúrese de que esté apagado, desenchufado de la corriente y con la tapa de carga cerrada. No puede limpiar el patinete con una manguera de agua a presión ni sumergirlo en agua, ya que podría dañarlo gravemente.
Ajuste de los frenos
Los frenos de disco delanteros y traseros de tu Smartgyro K2 PRO tienen dos puntos de ajuste: a través del tensor de la maneta de freno del manillar o a través del cable/pinza de freno. En ambos casos, para poder apretarlos, debe girar la rosca en el sentido de las agujas del reloj, y para aflojarlos, en el sentido contrario.
Ajuste de la suspensión
Las suspensiones no necesitan ningún tipo de ajuste.
Sustitución de componentes como pastillas de freno, ruedas, etc.
Para ello te recomendamos que entres en nuestra web smartgyro.es, acudas a cualquiera de nuestras tiendas y talleres oficiales o entres en nuestro canal de YouTube para ver tutoriales @smartGyroOficial.
Lubricación de las partes importantes:
Añada una pequeña cantidad de grasa o lubricante específico para mantener siempre lubricados los amortiguadores delanteros y traseros y todas las zonas necesarias del patinete periódicamente de vez en cuando para prolongar la vida útil de su patinete y que esté siempre listo.

RECUERDE:

Evita los obstáculos y anticipa la trayectoria y la velocidad respetando el código de circulación y a los más vulnerables.
En cualquier caso, cuídate a ti mismo y a los demás.

Consejos sobre el mantenimiento

El mantenimiento regular de los patines SmartGyro es esencial para mantener un rendimiento óptimo y garantizar la seguridad del usuario. Estos dispositivos están diseñados con componentes mecánicos y eléctricos que experimentan un desgaste natural con el uso diario.
El mantenimiento preventivo es clave para maximizar la durabilidad y la eficiencia. En el caso de SmartGyro, el mantenimiento regular incluye ajustes del mástil, dirección, fijación, lubricación, presión de los neumáticos, ajustes o cambios de las pastillas de freno, limpieza y otros aspectos técnicos. El intervalo de mantenimiento lo establece la marca cada 1.000 km. A veces, puede ser necesario realizar el mantenimiento antes de los kilómetros mencionados, dependiendo del uso.
El mantenimiento regular cada 1.000 km ayuda a prolongar la vida útil del patinete, lo que permite a los usuarios disfrutar de su inversión durante un período más largo.
Si un usuario no realiza las comprobaciones preventivas tal y como se indica en el manual del producto o en las instrucciones proporcionadas por SmartGyro, puede encontrarse en una situación en la que la garantía no cubra determinadas reparaciones. En ningún caso SmartGyro será responsable de los defectos o daños que pueda tener el producto debido a un mantenimiento defectuoso por parte del cliente o a la falta del mismo.
Daños por negligencia: Si surge un problema debido a la falta de mantenimiento preventivo, podría considerarse como un daño causado por negligencia por parte del usuario. En tales casos, es poco probable que la garantía cubra las reparaciones necesarias para corregir el problema.
Impacto en la seguridad: Las comprobaciones preventivas están diseñadas para garantizar que los patines funcionen de forma segura y eficiente. Si un usuario ignora estas comprobaciones y, como resultado, se produce un problema de seguridad, es poco probable que la garantía cubra los costes de reparación, ya que se consideraría un uso indebido del producto.
En resumen, la falta de mantenimiento preventivo puede invalidar ciertas partes de la garantía del producto. Es importante que los usuarios comprendan la importancia de seguir las recomendaciones del fabricante en cuanto al mantenimiento para evitar problemas de cobertura de la garantía en caso de que sean necesarias reparaciones. El mantenimiento, como sugiere el término, nunca está incluido en ninguna garantía.

Respete las normas que afectan al uso de su patinete, especialmente las de circulación, es su responsabilidad. Preste especial atención en los lugares oscuros.
Atención: no utilice el producto cerca del agua, ni lo utilice si está dañado.
El vehículo está diseñado para ser utilizado por un solo usuario. y no ha sido diseñado para hacer acrobacias.
Edad mínima recomendada del usuario de 16 años. Peso máximo del usuario: 120 kg. Altura mínima y máxima del usuario: 120–200 cm (3'11"–6'6")
Use ropa y calzado de protección adecuados (casco, rodilleras, coderas, etc. Es obligatorio usar zapatos).
¡Atención! Cualquier componente del vehículo está sujeto a tensión y fatiga. Si se ha superado la vida útil de un componente, puede romperse, causando daños y/o lesiones al usuario. Si aparecen grietas, roturas o decoloración en las zonas más estresadas, indica que el componente ha superado su vida útil y debe ser sustituido.
¡Atención! Mantenga cualquier plástico fuera del alcance de los niños para evitar la asfixia.
Mantenga el manual de usuario cerca para futuras consultas. Tómese su tiempo para leer las indicaciones básicas para evitar accidentes que puedan tener lugar en los primeros meses.
Evite las zonas con mucho tráfico y cruce el paso de peatones a pie.
Notifique su presencia cuando se acerque a un peatón o ciclista que no le vea ni le oiga.
Los frenos pueden estar calientes después de su uso. MUY IMPORTANTE: no toque el freno de disco.
Elimine cualquier borde afilado.
Utilice el dispositivo de aparcamiento (pata lateral) cuando no esté utilizando el vehículo.
Cualquier carga en el manillar puede afectar a la estabilidad del vehículo.

Cualquier manipulación o modificación del patinete o de cualquiera de sus partes, tanto del software como del hardware, implicará la pérdida de la garantía
La manipulación para modificar el rendimiento del patinete está expresamente prohibida por la ley y puede tener consecuencias legales para el usuario.
Realice una revisión general de la sujeción de la estructura, compruebe la presión de las ruedas y llénelas si es necesario y compruebe de vez en cuando la sujeción de las tuercas. Debido al movimiento y a los golpes continuos, tienden a aflojarse.

Por favor, lea atentamente y guarde para futuras consultas.

Este patinete y todos sus componentes cumplen con todas las normas de seguridad europeas, pero le recomendamos que use equipo de protección y conduzca de forma responsable.
Cada ciudad tiene sus propias normas de tráfico, le recomendamos que las consulte antes de usarlo.
Puede ponerse en contacto con nosotros en info@smartgyro.es

GARANTÍA
Este producto tiene una garantía de 3 años, por favor consulte las condiciones completas en nuestra web www.smartgyro.es.

Video tutoriales

Si tiene algún problema con el funcionamiento, uso o montaje del producto, puede ponerse en contacto con nosotros en: info@smartgyro.es/+34 91 642 95 20

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del SmartGyro K2 PRO
